导语

大家好呀～这一节是第6章的重头戏------交换局域网（Switched LAN）！我们每天上网用的网线、WiFi、公司的内网，本质上都是交换局域网。这一节我们会学习四个核心内容：MAC地址和ARP（链路层怎么寻址）、以太网（最成功的局域网技术）、链路层交换机（怎么自学习和转发）、VLAN（怎么把一个物理网络分成多个逻辑网络）。

交换局域网是链路层最核心、最实用的内容。你可能听过"MAC地址""ARP欺骗""以太网帧""交换机自学习""VLAN划分"这些名词，这一节我们就把它们彻底搞懂。这些知识不仅是考试重点，也是网络工程师日常工作的基础。准备好了吗？让我们走进交换局域网的世界～

一、6.4.1 链路层寻址和ARP

1. MAC地址

**MAC地址（Media Access Control Address，媒体访问控制地址）**是链路层的地址，也叫物理地址、硬件地址、局域网地址。

MAC地址的特点：

长度48位（6字节） ，通常表示为12个十六进制数，如AA:BB:CC:DD:EE:FF
烧录在网卡的ROM中，全球唯一（由IEEE分配给厂商，厂商保证唯一性）
扁平结构：不像IP地址有层次（网络号+主机号），MAC地址没有结构，任意两个网卡的MAC地址没有关系
不随位置改变：笔记本电脑从北京带到上海，MAC地址不变，但IP地址会变

通俗类比：MAC地址就像你的身份证号------全国唯一、终身不变、没有地域含义。IP地址就像你的家庭住址------会变、有地域含义（哪个省哪个市）。数据包在链路层用MAC地址（身份证号）找到下一跳，在网络层用IP地址（家庭住址）找到最终目的地。

特殊MAC地址：

广播地址 ：FF:FF:FF:FF:FF:FF，发给同一局域网内所有节点
组播地址：最高字节最低位为1，发给一组节点
单播地址：最高字节最低位为0，发给单个节点

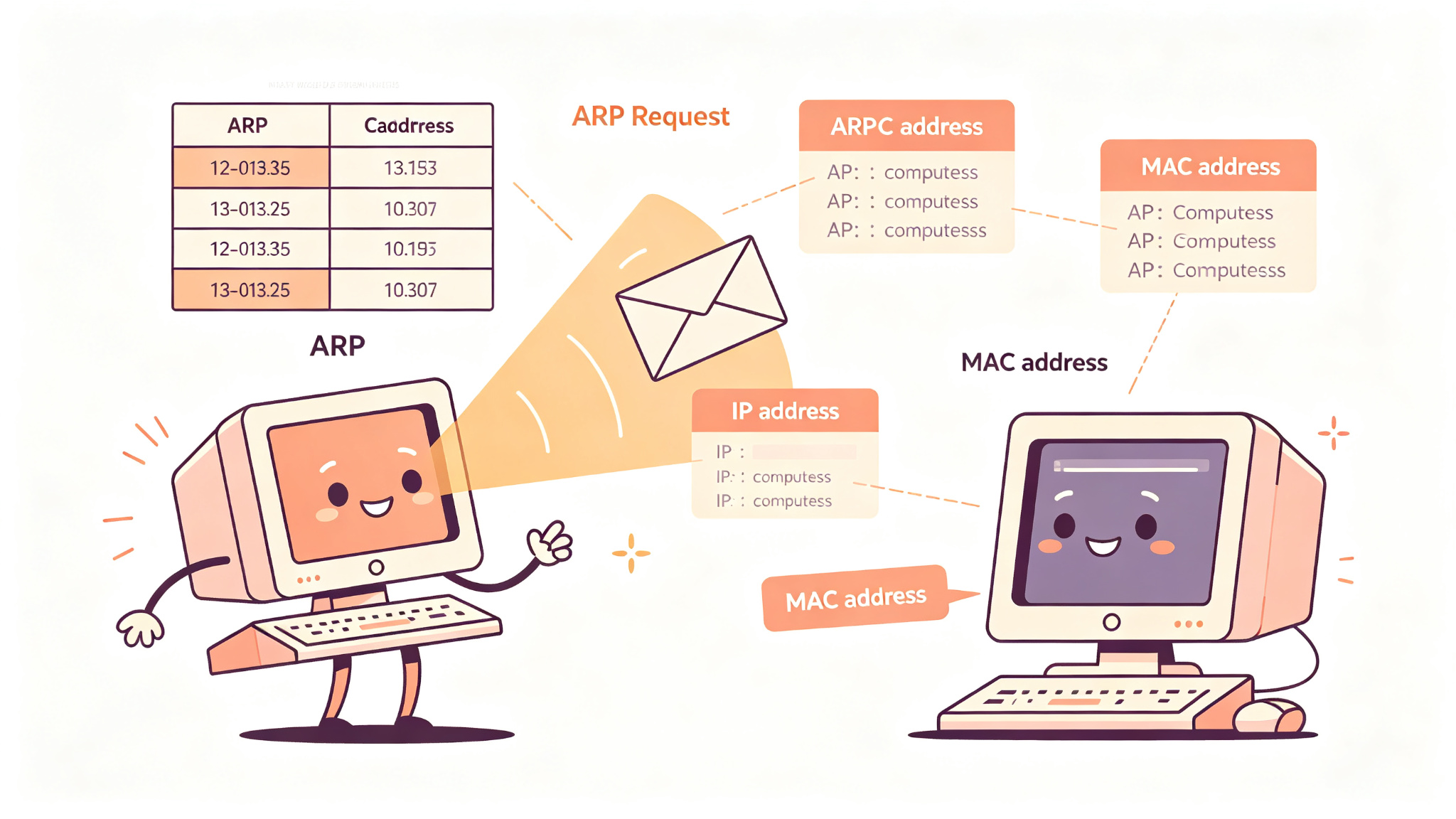

2. ARP协议

**ARP（Address Resolution Protocol，地址解析协议）**的作用是：已知IP地址，求对应的MAC地址。

为什么需要ARP？因为网络层用IP地址寻址，但链路层用MAC地址寻址。当主机要把IP数据报发给下一跳时，需要知道下一跳的MAC地址才能封装成以太网帧。ARP就是用来做IP→MAC映射的。

ARP的工作过程：

查询ARP缓存：主机先查自己的ARP缓存（ARP table），如果有目标IP对应的MAC地址，直接用。
发送ARP请求：如果缓存中没有，主机广播一个ARP请求帧（目的MAC=FF:FF:FF:FF:FF:FF），内容是"谁的IP是192.168.1.100？请告诉我你的MAC地址"。
ARP应答：所有主机收到广播，但只有IP匹配的主机回复一个单播ARP应答，内容是"我的IP是192.168.1.100，我的MAC是AA:BB:CC:DD:EE:FF"。
更新缓存：请求方收到应答后，把IP→MAC映射存入ARP缓存（通常有效期15-20分钟）。

注意：ARP是同一个子网（局域网）内的协议。如果目标IP在不同子网，主机会把数据报发给默认网关（路由器），这时候ARP解析的是默认网关的MAC地址，而不是目标主机的MAC地址。

3. ARP欺骗（ARP Spoofing）

ARP没有认证机制，任何主机都可以发送伪造的ARP应答，声称自己是某个IP地址。这就是ARP欺骗（ARP Spoofing），攻击者可以：

冒充网关，截获所有流量（中间人攻击）
冒充其他主机，导致流量被错误引导
拒绝服务攻击，让目标主机无法通信

防御方法：静态ARP绑定、DAI（动态ARP检测，交换机上配置）、端口安全等。

二、6.4.2 以太网

1. 以太网概述

**以太网（Ethernet）**是当今最主流的局域网技术，由Bob Metcalfe在1973年发明，经历了从10Mbps到100Mbps、1Gbps、10Gbps、40Gbps、100Gbps甚至400Gbps的演进。

以太网成功的原因：

简单、成本低
不断演进，保持向后兼容
交换式以太网解决了冲突问题，性能大幅提升

以太网的拓扑从早期的总线型 （所有节点共享一条同轴电缆，用CSMA/CD）演变为今天的星型（所有节点连接到交换机，全双工，无冲突）。

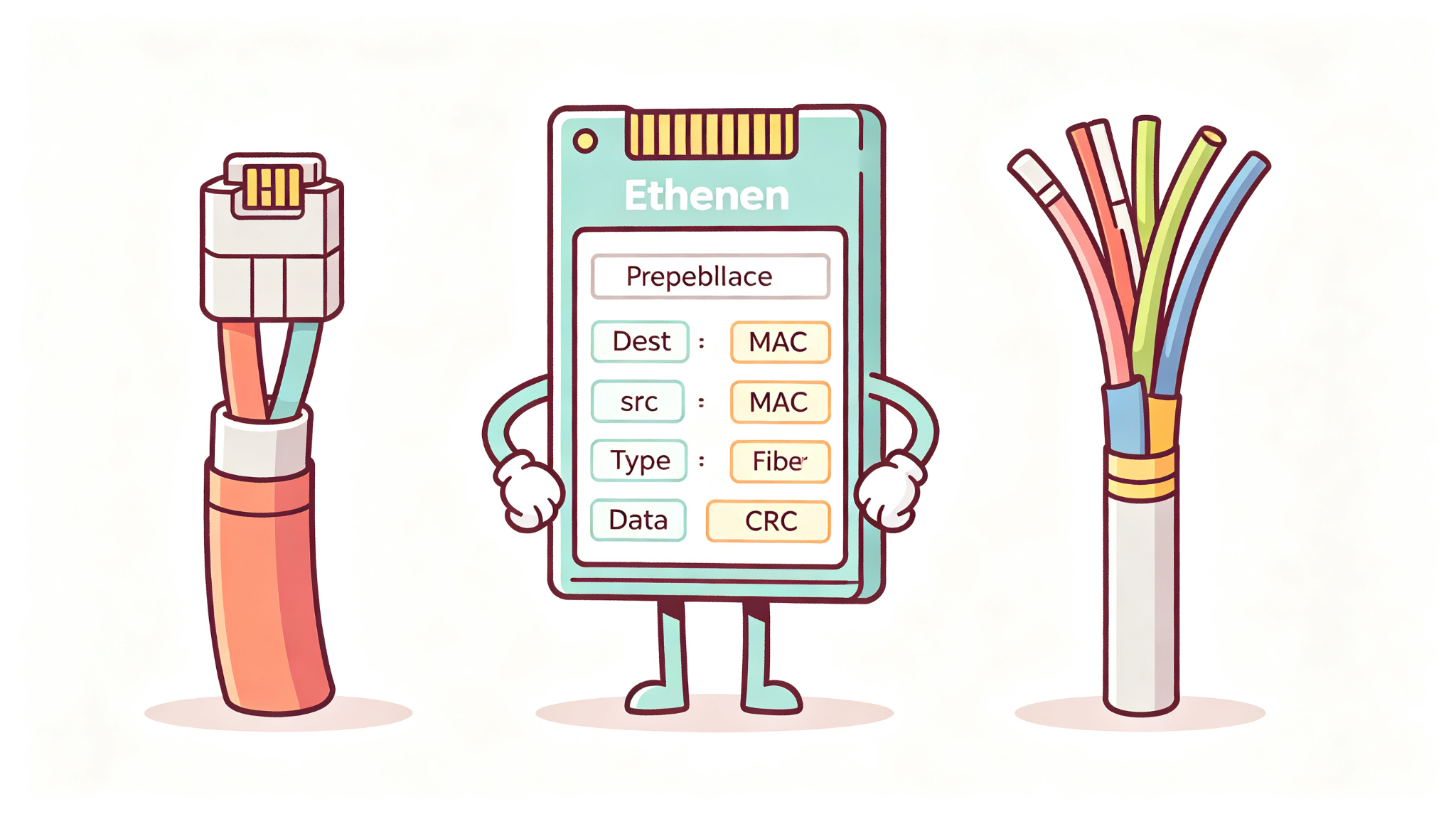

2. 以太网帧格式

以太网帧的结构：

复制代码

| 前同步码(8B) | 目的MAC(6B) | 源MAC(6B) | 类型(2B) | 数据(46-1500B) | CRC(4B) |

前同步码（Preamble） ：8字节，前7字节是0xAA，最后1字节是0xAB，用于接收方同步时钟。
目的MAC地址：6字节，帧的接收方。
源MAC地址：6字节，帧的发送方。
类型字段（Type） ：2字节，标识数据字段承载的网络层协议。0x0800=IPv4，0x0806=ARP，0x86DD=IPv6。
数据字段：46-1500字节。如果网络层数据报小于46字节，需要填充（padding）到46字节。最大1500字节是以太网的MTU（最大传输单元）。
CRC（循环冗余检测）：4字节，差错检测。

3. 以太网的特点

无连接（Connectionless）：发送方和接收方之间不需要建立连接，直接发帧。
不可靠（Unreliable）：接收方收到帧后不发确认，丢了就丢了（可靠性由TCP保证）。
使用CSMA/CD：传统共享式以太网使用CSMA/CD，但现代交换式以太网全双工，不需要CSMA/CD。
曼彻斯特编码：传统10Mbps以太网使用曼彻斯特编码（每个比特中间有跳变，自带时钟同步）。高速以太网使用更高效的编码方式。

4. 以太网技术演进

标准	速度	介质	年代
10BASE5	10Mbps	粗同轴电缆	1980s
10BASE2	10Mbps	细同轴电缆	1980s
10BASE-T	10Mbps	双绞线	1990s
100BASE-TX	100Mbps	双绞线	1990s
1000BASE-T	1Gbps	双绞线	2000s
10GBASE-T	10Gbps	双绞线/光纤	2010s
40G/100G	40/100Gbps	光纤	2010s+

三、6.4.3 链路层交换机

1. 交换机的作用

**链路层交换机（Link-layer Switch）**是局域网的核心设备，负责在不同端口之间转发以太网帧。和集线器（hub）不同，交换机是智能设备------它能根据目的MAC地址决定从哪个端口转发，而不是像集线器那样把帧广播到所有端口。

交换机的好处：

隔离冲突域：每个端口是一个独立的冲突域，不会发生冲突
全双工：每个端口可以同时收发，带宽翻倍
即插即用：不需要配置，自动学习MAC地址表
线速转发：硬件实现，转发速度极快

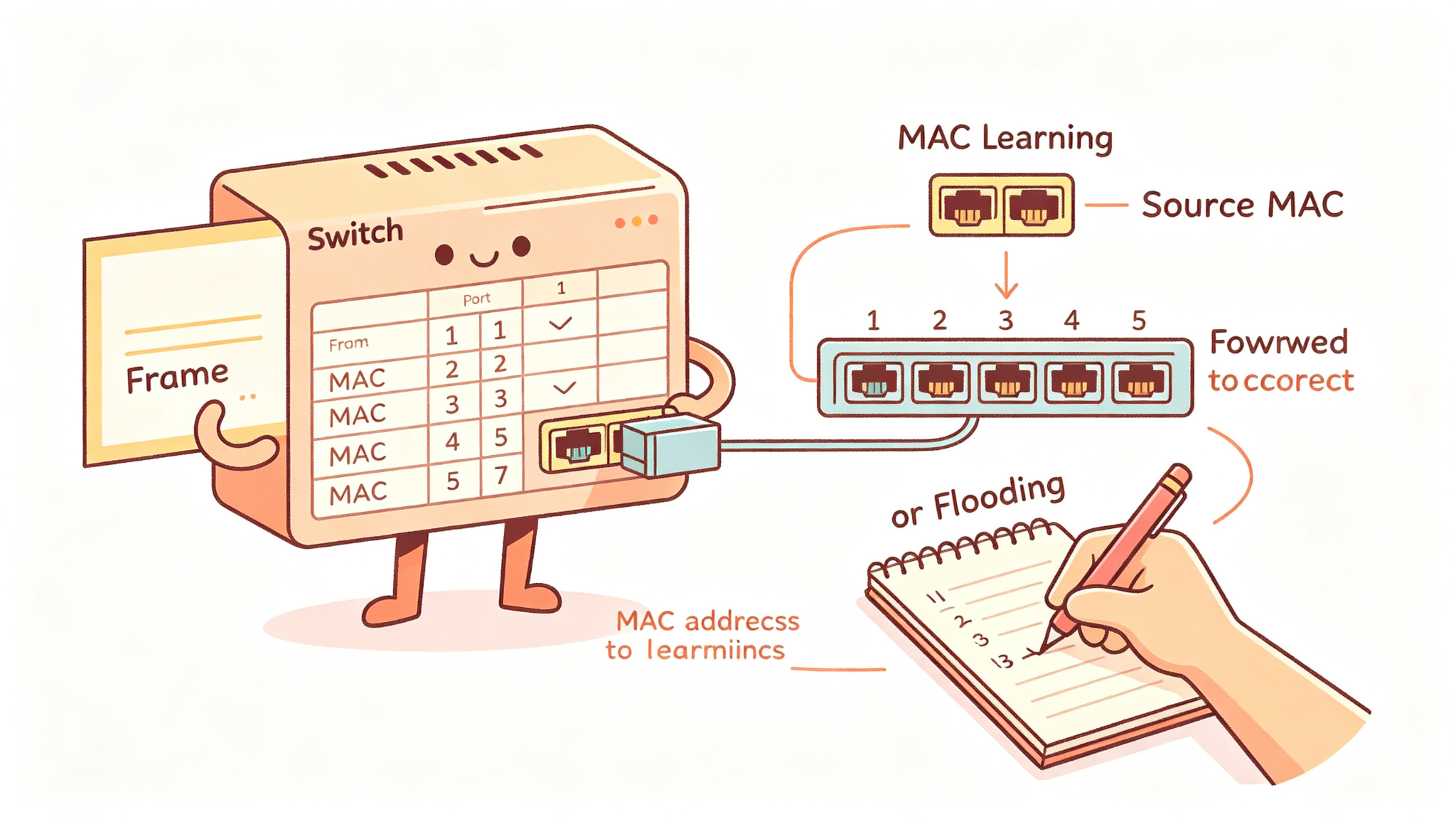

2. 交换机自学习

交换机最神奇的特性是自学习（Self-learning）------不需要人工配置，交换机能自动知道哪个MAC地址在哪个端口。

自学习的过程：

交换机维护一张转发表（forwarding table），记录MAC地址→端口的映射，每条记录有老化时间（通常300秒）。
当交换机从端口X收到一个源MAC为A的帧时，它在转发表中记录"A在端口X"（如果已有则更新老化时间）。
当交换机需要转发一个目的MAC为B的帧时：
- 如果转发表中有B→端口Y的记录，且Y≠入端口，就只从端口Y转发（单播）。
- 如果转发表中没有B的记录，就从除入端口外的所有端口泛洪（flooding）。
- 如果B在入端口（说明源和目的在同一个端口），就丢弃该帧（过滤）。

通俗类比：交换机就像大楼的前台------每次有人进来（源MAC），前台就记下"这个人在X号房间"。当有人要找B时，前台如果知道B在哪个房间，就直接把信送到那个房间；如果不知道，就广播问"谁是B？"。

3. 交换机转发举例

假设交换机有4个端口，主机A在端口1，主机B在端口2，主机C在端口3，主机D在端口4。

A给B发帧：交换机从端口1收到，源MAC=A，记录"A→端口1"。目的MAC=B，转发表中没有B，泛洪到端口2、3、4。B收到，C和D丢弃。
B给A回复：交换机从端口2收到，源MAC=B，记录"B→端口2"。目的MAC=A，转发表中有"A→端口1"，只从端口1转发。C和D收不到。
此时转发表已有A和B的记录，后续A和B通信都是单播，不影响C和D。

4. 交换机 vs 路由器

很多同学混淆交换机和路由器，这里清晰对比：

对比项	交换机（第2层）	路由器（第3层）
工作层次	链路层	网络层
寻址	MAC地址	IP地址
转发依据	转发表（自学习）	路由表（路由协议）
隔离广播域	不隔离（广播帧会泛洪）	隔离（不转发广播）
即插即用	是	否（需要配置IP和路由）
速度	快（硬件线速）	相对慢（需要路由查找）
适用范围	同一个局域网	不同网络之间

5. 交换机的环路问题：生成树协议

为了冗余，网络中可能会有多个交换机互相连接形成环路。但环路会导致广播帧无限循环（广播风暴）和MAC地址表不稳定。为了解决这个问题，以太网使用生成树协议（Spanning Tree Protocol，STP）------交换机之间交换BPDU报文，自动计算出一棵无环的生成树，把冗余链路逻辑上阻塞（blocking），只在主链路故障时才启用备份链路。

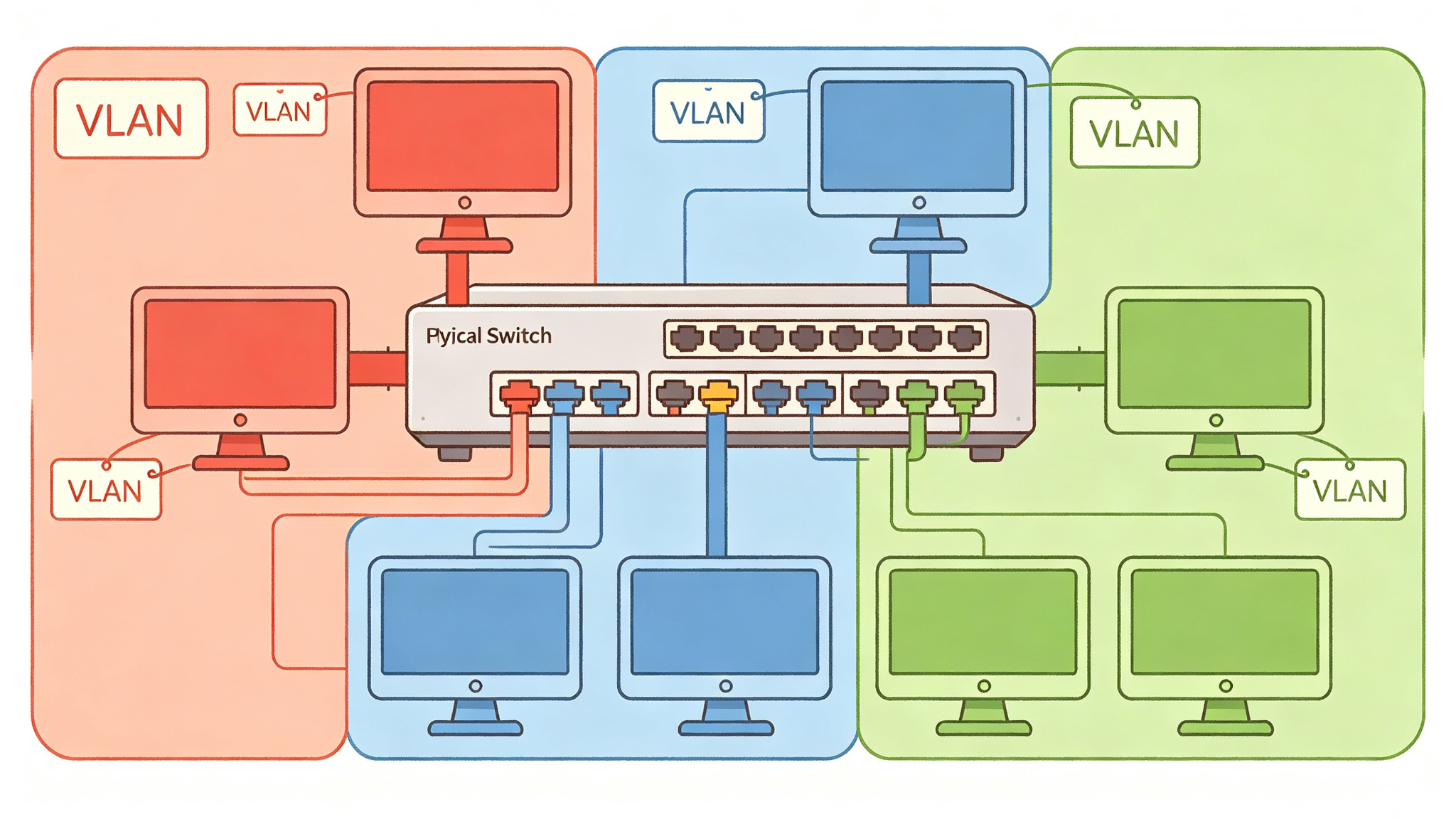

四、6.4.4 虚拟局域网

1. VLAN概述

**VLAN（Virtual Local Area Network，虚拟局域网）**是交换机提供的一种功能，把一个物理的交换局域网逻辑上划分成多个独立的广播域。同一个VLAN内的主机可以直接通信，不同VLAN之间默认不能直接通信（需要路由器或三层交换机转发）。

为什么需要VLAN？

隔离广播域：不划分VLAN的话，一个广播帧会传遍整个交换机网络，主机多了广播开销很大。VLAN把广播限制在本VLAN内。
安全隔离：不同部门（如财务部和市场部）划分不同VLAN，默认不能互访，提高安全性。
灵活管理：主机的VLAN归属由交换机端口配置决定，和物理位置无关。换办公室不需要重新布线，只需要改端口配置。
简化管理：按功能/部门/项目分组，而不是按物理位置分组。

2. VLAN的工作原理

VLAN通过在以太网帧中插入一个**VLAN标签（VLAN tag）**来实现。IEEE 802.1Q标准定义了VLAN标签格式：在源MAC和类型字段之间插入4字节的标签，其中12位是VLAN ID（范围1-4094，1和4095保留）。

VLAN端口类型：

Access端口：连接终端主机，属于一个VLAN，收发不带标签的帧。交换机在入方向给帧打标签，出方向去标签。
Trunk端口：连接交换机之间，承载多个VLAN的流量，收发带标签的帧（除了本征VLAN native VLAN的帧不带标签）。

3. VLAN间路由

不同VLAN之间默认不能直接通信（因为是不同的广播域，也通常是不同的IP子网）。VLAN间通信需要：

路由器：路由器的一个物理接口可以划分多个子接口，每个子接口对应一个VLAN（单臂路由）。
三层交换机（Layer 3 Switch）：集成了路由功能的交换机，能在VLAN之间线速转发，性能远高于路由器。

4. VLAN举例

一个公司有财务部（VLAN 10，192.168.10.0/24）、市场部（VLAN 20，192.168.20.0/24）、技术部（VLAN 30，192.168.30.0/24）。交换机端口1-8划给VLAN 10，9-16划给VLAN 20，17-24划给VLAN 30。财务部的广播帧只会在端口1-8泛洪，不会影响市场部和技术部。财务部和市场部之间通信需要经过三层交换机或路由器。

本节核心总结（必看）

这一节是交换局域网的核心，要点如下：

一、MAC地址和ARP

MAC地址：48位，烧录在网卡，全球唯一，扁平结构，不随位置变
广播地址FF:FF:FF:FF:FF:FF
ARP：已知IP求MAC，广播请求+单播应答，缓存15-20分钟
ARP欺骗：无认证，可伪造，用DAI/静态绑定防御

二、以太网

最成功的局域网技术，从10Mbps到400Gbps
帧格式：前同步码+目的MAC+源MAC+类型+数据+CRC
无连接、不可靠、传统用CSMA/CD（现代全双工不需要）
MTU=1500字节

三、链路层交换机

智能转发，每个端口独立冲突域，全双工
自学习：收到帧时记录源MAC→端口，未知目的泛洪，已知目的单播
转发表有老化时间（300秒）
即插即用，线速转发
STP生成树协议解决环路问题
交换机不隔离广播域，路由器隔离

四、VLAN

把一个物理LAN逻辑划分成多个广播域
802.1Q标签，VLAN ID 1-4094
Access端口连主机，Trunk端口连交换机
VLAN间通信需要路由器或三层交换机
好处：隔离广播、安全隔离、灵活管理

关键概念清单

MAC地址：48位链路层地址
ARP：地址解析协议，IP→MAC
以太网（Ethernet）：最主流的局域网技术
交换机（Switch）：链路层转发设备
自学习（Self-learning）：交换机自动学习MAC地址表
泛洪（Flooding）：未知目的时从所有端口转发
生成树协议（STP）：防止交换环路
VLAN：虚拟局域网，逻辑隔离广播域
802.1Q：VLAN标签标准
三层交换机：集成路由功能的交换机
冲突域（Collision Domain）：可能冲突的范围
广播域（Broadcast Domain）：广播帧能到达的范围

结语

这一节我们深入学习了交换局域网------从MAC地址和ARP的寻址机制，到以太网的帧格式和演进，到交换机的自学习和转发，再到VLAN的逻辑隔离。交换局域网是我们每天都在使用的技术，理解它的工作原理对网络学习至关重要。

下一节6.5我们将学习链路虚拟化：网络作为链路层------MPLS等技术如何把一个网络虚拟成一条链路，以及这对VPN和流量工程的意义。虽然内容不多，但概念很重要。然后6.6学习数据中心网络，6.7是超级精彩的"Web页面请求的历程"------把前面所有层串起来，看一个网页请求从点击到显示到底经历了什么。让我们继续前进吧！

如果你觉得这篇笔记对你有帮助，欢迎点赞收藏～有问题也欢迎留言讨论，我们一起进步！
