基于Qwen的SR——ODTSR

虽然比较heavey，有20B参数，几乎使用了T2I的全部框架，但是效果很好。

ODTSR

使用Qwen-Image来做ISR。o指one step，D和T指diffusion和transformer。另外ODTSR还是Controllable的，支持双语bilingual prompt，而且Fidelity Weight 也是可调的参数。即便没有在特定数据集上训练，在real-world scene text image super-resolution (STISR) 上也能有很好的表现。

• 混合噪声视觉流（NVS, Noise-hybrid Visual Stream）设计 ：
  引入了一个全新的视觉流来接收带有可调噪声（Control Noise） 的低质量图像（LQ），而原有的视觉流则接收带有**一致噪声（Prior Noise）**的低质量图像。这种双管齐下的设计有效融合了保真度与控制力。
• 保真度感知对抗训练（FAA, Fidelity-aware Adversarial Training） ：
  ODTSR 进一步采用了 FAA 机制，在增强模型可控性的同时，成功实现了单步推理（One-step inference），大幅提升了效率。

Flow matching模型，对时刻t的intermediate latent variable进行建模：

x1是Gaussian noise，x0是真实分布，vt是t时刻对应的velocity。通过最小化MSE，模型就可以预测任意t的velocity：

QwenImagePipeline

下载代码后，还需要下载模型文件Qwen-image，Qwen-Image放在path2model/Qwen-Image中，使用ODTSR-main/examples/qwen_image/test_gan.sh 推理，会根据export qwen_path去读取文件。Generator就会用这些去初始化得到model：

pretrained_qwen_path = os.environ["qwen_path"]

    sd_safe_tensor_path_json_format = f'''[
        [
            "{pretrained_qwen_path}/transformer/diffusion_pytorch_model-00001-of-00009.safetensors",
            "{pretrained_qwen_path}/transformer/diffusion_pytorch_model-00002-of-00009.safetensors",
            "{pretrained_qwen_path}/transformer/diffusion_pytorch_model-00003-of-00009.safetensors",
            "{pretrained_qwen_path}/transformer/diffusion_pytorch_model-00004-of-00009.safetensors",
            "{pretrained_qwen_path}/transformer/diffusion_pytorch_model-00005-of-00009.safetensors",
            "{pretrained_qwen_path}/transformer/diffusion_pytorch_model-00006-of-00009.safetensors",
            "{pretrained_qwen_path}/transformer/diffusion_pytorch_model-00007-of-00009.safetensors",
            "{pretrained_qwen_path}/transformer/diffusion_pytorch_model-00008-of-00009.safetensors",
            "{pretrained_qwen_path}/transformer/diffusion_pytorch_model-00009-of-00009.safetensors"
        ],
        [
            "{pretrained_qwen_path}/text_encoder/model-00001-of-00004.safetensors",
            "{pretrained_qwen_path}/text_encoder/model-00002-of-00004.safetensors",
            "{pretrained_qwen_path}/text_encoder/model-00003-of-00004.safetensors",
            "{pretrained_qwen_path}/text_encoder/model-00004-of-00004.safetensors"
        ],
        "{pretrained_qwen_path}/vae/diffusion_pytorch_model.safetensors"
    ]'''

    model = Generator(
        torch_dtype = torch.bfloat16,
        pretrained_weights=sd_safe_tensor_path_json_format,
        tokenizer_path = f"{pretrained_qwen_path}/tokenizer",
        learning_rate=0,
        use_gradient_checkpointing=False,
        pretrained_ckpt_path_gen = args.trained_ckpt
    )

其中args.trained_ckpt指的是trained ODTSR model weight: huggingface

Generator继承自BaseModelForT2ILoRA，核心pipe依赖于QwenImagePipeline，由上面的几个模组进行初始化。

model_configs对应sd_safe_tensor_path_json_format，包括了transformer，text_encoder，vae。而把tokenizer_path作为单独的变量传递过去，这是因为tokenizer_path只是分词器，严格意义上不算网络的一部分：

if tokenizer_path is not None:
     self.pipe = QwenImagePipeline.from_pretrained(torch_dtype=torch.bfloat16, device="cpu", model_configs=model_configs, tokenizer_config=ModelConfig(tokenizer_path))
else:
     self.pipe = QwenImagePipeline.from_pretrained(torch_dtype=torch.bfloat16, device="cpu", model_configs=model_configs)

这几个模组的作用如下：

|--------------|-----------------------------------------------------------------------------------------|
| | |
| tokenizer | 把 prompt 字符串切成 token id，供 text_encoder |
| text_encoder | 负责把 prompt 编成 prompt_emb 和 prompt_emb_mask |
| vae | 负责 RGB 图像和 latent 之间转换， image -> vae.encode -> latent latent -> vae.decode -> image |
| dit | 核心生成网络，也就是 Diffusion Transformer / DiT。 |

基于这几个模块，QwenImagePipeline还有其他成员：

|-------------|-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| | |
| scheduler | 扩散/Flow Matching 的噪声调度器 。它负责生成 timestep / sigma，以及执行加噪add_noise、去噪 |
| unit_runner | 预处理流水线执行器。它会按顺序跑下面的 units，把普通输入变成模型需要的 tensor / latent / embedding。 |
| units | QwenImageUnit_ShapeChecker(),检查/修正 height, width，让尺寸符合模型要求 QwenImageUnit_NoiseInitializer(),生成 noise，形状通常是 1, 16, H/8, W/8 QwenImageUnit_InputImageEmbedder(),-> preprocess_image -> vae.encode -> 得到 condition_latents, condition_rgb, input_latents 等 QwenImageUnit_PromptEmbedder(),得到prompt_emb, prompt_emb_mask |
| model_fn | QwenImagePipeline的推理函数，DiT 前向的包装函数 |

two stream

variational auto-encoder (VAE)是连接数据与隐式空间latent space z的桥梁，由encoder(E) and decoder(D) 构成。关键的DIT就在latent space中生效。

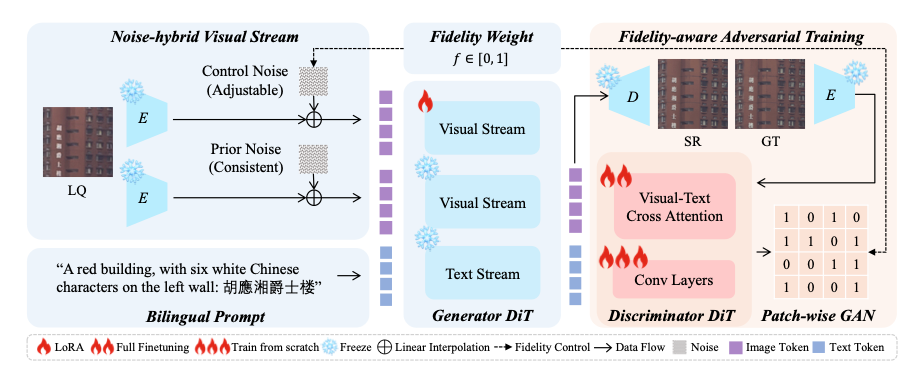

标准T2I是visual stream+Text stream，ODTSR使用了两个visual stream。一个是control noise，通过loRA进行微调，另外一个prior noise被冻结。

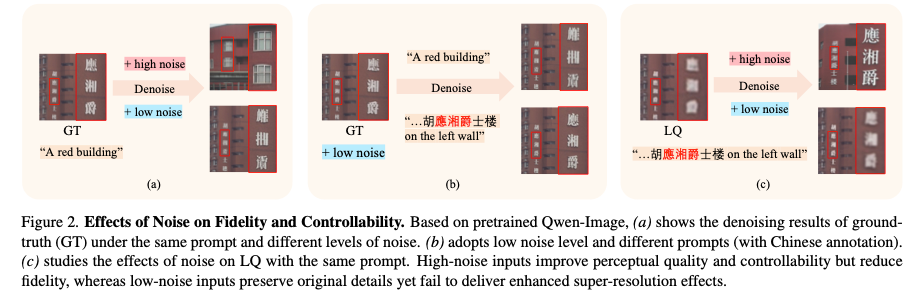

为什么要使用两个visual stream？简单回答就是为了平衡Generative和Fidelity， 两路结构让模型一边"生成"，一边持续"看原图"**。**模型在t时刻的预测受限于noised latent x_t和text prompt c。下图中通过使用不同的t，可以看出噪声强度对结果的影响。从a和b图可以得到结论，low-noise时和原图的一致性consistency比high noise的结果更好，虽然文字这种结构性强的会有损失，但是可以通过补充text prompt弥补。从b和c比较，当输入改成LQ，high noise时的效果又更好，因为此时图像画质很差，high noise相当于发挥空间更大，更多地依赖文本提示词（Prompt）和模型自身的先验知识去"脑补"和重构细节。

为了更好的利用预训练模型的这种特性，ODTSR的做法是把一个控制噪声的t变成两个，Prior Noise和Control Noise，分别负责提升和保真：

t决定了噪声的强度，这里可以看到两个分支的t是明显不同的，并且条件分支的t和f挂钩，f越大，t越低，相当于噪声也更少。使用(1-f), 控制了条件分支在原始LQ和生成分支间线性过渡。

| 项目 | 生成 visual stream | LQ 条件 visual stream |
| 名字 | Prior Noise stream（先验噪声流） | Control Noise stream（控制噪声流） |

作用	利用模型的先验知识来"脑补"细节，从而提升画面的感知质量（Perceptual quality）。	牢牢锁定原图的特征，确保生成结果不偏离原图，从而保证保真度（Fidelity）。
原始图像	LQ	LQ
编码器	可训练的 new_vae.encoder	冻结的原始 vae.encoder
初始 latent
加噪索引	固定为 750，非线性 exponential shift之后对应0.43	训练时随机取 \([750,1000)\)
作用	被模型恢复、产生最终输出	向生成流提供结构和内容条件
最终是否输出	是	否，最后被裁掉

条件分支因为只需要针对原始的LQ，所以也使用原始的VAE进行encoder得到lq_latents，对应 ODTSR 里的 Control Noise 那一路

而生成分支因为需要更大的生成能力，所以对vae的encoder进行了微调。new_vae从pipe.vae中deepcopy得到，并只解冻了它的 encoder.conv_in 层：

# copy a new vae
self.pipe.new_vae = deepcopy(self.pipe.vae)
self.unfrozen(self.pipe.new_vae.encoder, type(self.pipe.new_vae.encoder.conv_in))

经过了训练。训练时候通过loss约束：

new_lq_latents_rgb = generator.module.pipe.vae.decode(new_lq_latents)
loss_new_vae_lq = mse(new_lq_latents_rgb, gt_rgb)

Generator是QwenImagePipeline的上一级。noisy_latents和lq_latents是输入，为了兼容这样的输入，需要把 Qwen DiT 里指定的一批 Linear 层替换成"双 LoRA"版本，支持 ODTSR 的双 visual stream：

# 结构修改 & fp8降低显存
lora_base_model = 'dit' # hard core
lora_rank = 128
self.add_custom_dual_lora(
     getattr(self.pipe, lora_base_model),
     lora_rank=lora_rank)

def add_custom_dual_lora(self, model, lora_rank):
     patterns = [
             "img_in",
            "img_mod.1",
            "attn.to_q",
            "attn.to_k",
            "attn.to_v",
            "to_out.0",
            "img_mlp.net.0.proj",
            "img_mlp.net.2",
        ]
      replace_linear_with_duallora(model, patterns, rank=lora_rank, alpha1=0, alpha2=lora_rank, use_fp8 = True)

lora是一种低秩分解（Low-Rank Factorization）的数学思想，不替代原始权重，而是提供增量，原始权重则被冻结。一个lora由两个矩阵构成，两个矩阵的乘积作为权重更新的增量：

DualLoRALinear 里面有两套 LoRA：

lora_A1 / lora_B1
lora_A2 / lora_B2

两个lora分别有scaling1和scaling2，用来对增量delta进行加权。看论文的fig 3，control noise分支有lora，旁边画了一把火。

|-----------|--------------------------------------------------------------------|--------------------------------------------------------------------------------|
| | LoRA 1 (alpha1=0) | LoRA 2 (alpha2=lora_rank) |
| 特征 | 缩放因子 alpha 为 0。这意味着这个 LoRA 的权重更新被完全屏蔽了，它实际上不起任何作用（或者作为一个占位符/直通通道）。 | 缩放因子 alpha 等于 rank（即全量激活）。这意味着这个 LoRA 会全力工作，极大地改变原始模型的权重分布。 |
| 对应 Stream | 这对应 Prior Noise stream（先验噪声流）。Prior stream 冻结是为了守住 T2I 去噪先验 | 这通常对应 Control Noise stream（控制噪声流）。Control stream 加 LoRA 是为了让模型学会读取可变噪声的 LQ 条件。 |

DIT

DIT的输入有三路：Prior visual + Control visual + Text。

两路visual虽然因为有lora的差异，但是两路 visual 的特征尺寸完全相同，所以还是可以合并并行计算。比如，共用一套QKV投影和位置编码。这样可以最大程度复用T2I的结构。

然后把img和text的QKV拼接再计算QKV：

joint_q = torch.cat([txt_q, img_q], dim=2)
joint_k = torch.cat([txt_k, img_k], dim=2)
joint_v = torch.cat([txt_v, img_v], dim=2)

img_q 内部已经是 [Prior, Control]。因此注意力矩阵实际上可以看作 3x3的交互：

注意力之后，再分别经过 visual MLP 和 text MLP。

最终，Control token 被丢弃，只把 Prior token送入输出层，最后经过 VAE decoder 得到 SR 图像。

predict

速度场（Velocity）由 self.pipe.model_fn预测得到。self.pipe.model_fn是扩散模型在去噪（Denoising）过程中的核心前向传播函数（Forward Function） 。本质上是一个封装好的函数引用 ，它指向底层的 Diffusion Transformer (DiT) 模型。这里的DIT还是MMDIT，输入是被拼接在一起处理的：

def forward(self, noisy_latents, condition_latent, timestep, prompt_emb, prompt_emb_mask):
        b,c,h,w = noisy_latents.shape
        out = self.pipe.model_fn(self.pipe.dit,
                                 noisy_latents,
                                 condition_latent,
                                 timestep,
                                 prompt_emb,
                                 prompt_emb_mask,
                                 h*8,
                                 w*8,
                                 use_gradient_checkpointing=True
                                 )
        return out

如果cfg_scale!=1.0，还会根据负提示词送入self.pipe.model_fn，按照CFG（Classifier-Free Guidance）把正负提示词得到的结果的diff进行加权：

noise_pred = noise_pred_nega + cfg_scale * (noise_pred_posi - noise_pred_nega)

最终得到的noise_pred不是最终图像 latent，而是从当前 noisy latent 往干净 latent 走的"方向/速度"。所以还需要Flow Matching 的一步更新：

# one step prediction
training_pred = noisy_latents + (0 - one_step_sigma) * noise_pred

然后decoder就得到最终的图像：

# Decode
image = self.pipe.vae.decode(training_pred, device=self.device, tiled=tiled, tile_size=tile_size, tile_stride=tile_stride)
image = self.pipe.vae_output_to_image(image)

需要 40GB GPU memory，不过可以利用QwenImagePipeline的enable_vram_management，灵活地把需要的VAE或者DIT搬到GPU上，而不是一下子全部搬到GPU上。

loss

重建损失肯定是必要的，通过计算预测图和GT的MSE和LPIPS加权得到：

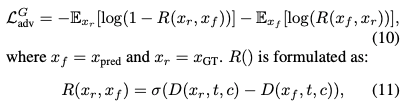

使用了相对GAN损失，优化生成器：

最终的loss大小还会根据fidelity的值调整，这就是**（FAA, Fidelity-aware Adversarial Training）。**输入画质高时，fidelity可以更高，f更高，adv loss可以更低，避免引入artifacts。

• 在低 fidelity 下，判别器允许生成结果与原图有较大差异，只要细节逼真即可。
• 在高 fidelity 下，判别器会严厉惩罚那些偏离原图结构的生成结果。

Metrics

|---------------------|-------------------|
| full-reference (FR) | no-reference (NR) |
| PSNR | MUSIQ |
| SSIM | MANIQA |
| LPIPS | |
| DISTS | |
| NED text similarity | |
