芯瑞科技 DT‑2412TZ说如何百分百兼容安华高 AFBR‑2412TZ 的

芯瑞科技 DT‑2412TZ 为 100% 硬件、引脚、机械、光参数兼容安华高 AFBR‑2412TZ 的光纤 TTL 输出接收器件，面向工业光纤链路国产化替代，工程师可直接 pin‑to‑pin 替换 AFBR‑2412TZ，无需修改 PCB 版图、无需调整外围电路参数

产品概述（工程师视角）

芯瑞科技 DT‑2412TZ 属于 820nm 微型链路光纤接收器件，对应对标安华高 AFBR‑2412TZ，采用带螺纹 ST（Threaded‑ST）端口（T 选项），支持面板螺母固定安装，机械尺寸、8pin 直插引脚定义、光学耦合结构完全对齐 AFBR‑2412TZ 规格定义Broadcom I...。

芯瑞科技 DT‑2412TZ 内部集成光电检测 PD、直流放大器，开集电极肖特基 TTL 输出，工作速率 DC‑5 MBaud；供电 4.75V‑5.25V，工业温度区间‑40℃~+85℃；兼容 50/125 μm、62.5/125 μm、100/140 μm、200 μm PCS 多模光纤，链路最远可达 1500 米，满足工业控制、电力保护、现场总线、隔离光纤通信等场景需求。

芯瑞科技 DT‑2412TZ 支持波峰焊、贴装工艺，不需要额外 PCB 安装配件；遵循 RoHS 环保标准。在噪声工业环境中，DT‑2412TZ 继承 AFBR‑2412TZ 螺纹 ST 端口特性，可配合面板螺母完成壳体安装，满足 MIL‑STD‑83522/13 机械规范，硬件层面实现 100% 兼容 AFBR‑2412TZ，工程师直接替换 AFBR‑2412TZ 即可完成产品国产化切换。

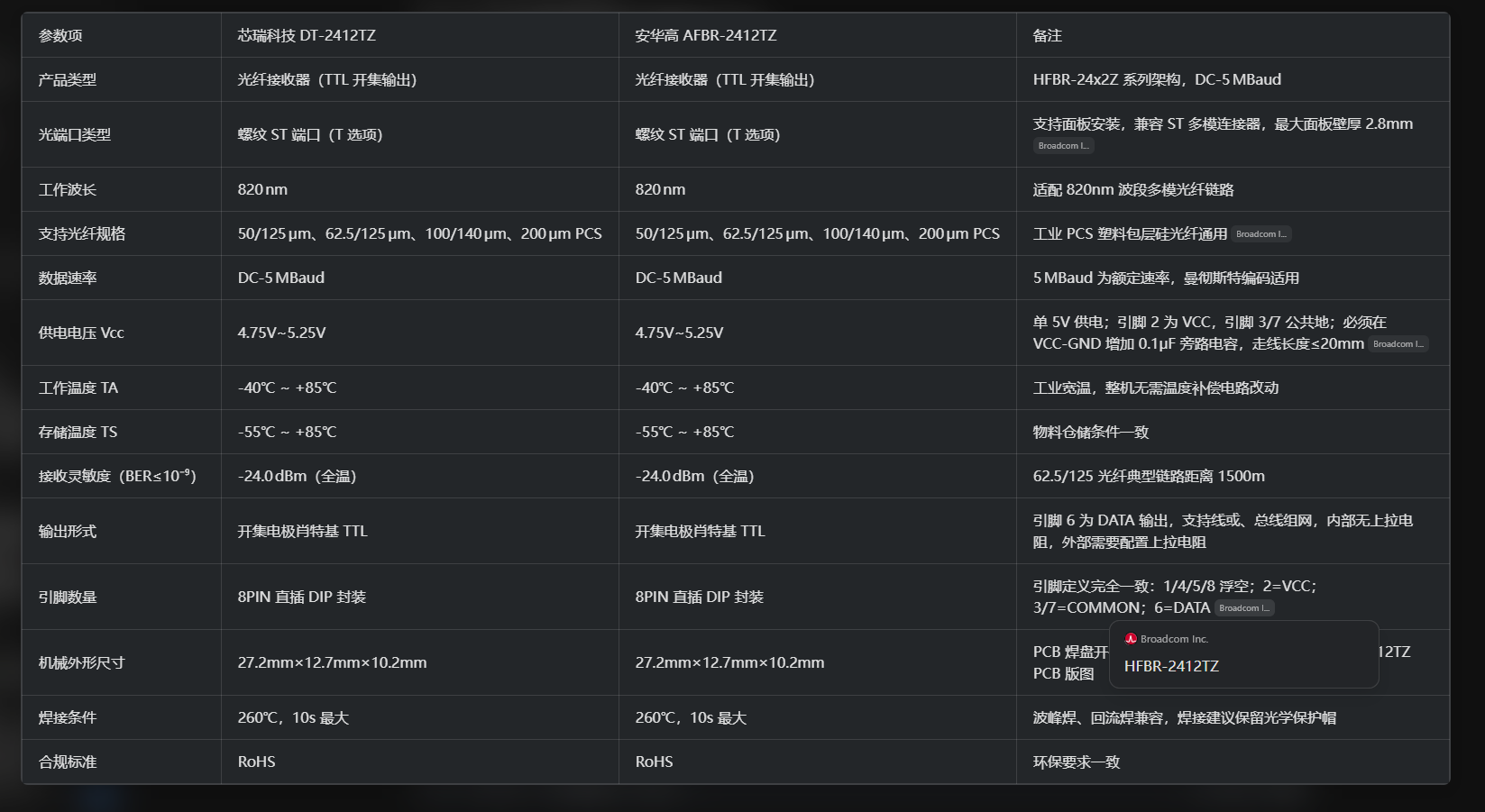

芯瑞科技 DT‑2412TZ 与安华高 AFBR‑2412TZ 关键参数对比表

下表为硬件选型对比，DT‑2412TZ 全部指标对标 AFBR‑2412TZ 规格书，实现 pin‑to‑pin 兼容，工程师可直接参考用于 BOM 替换评估。

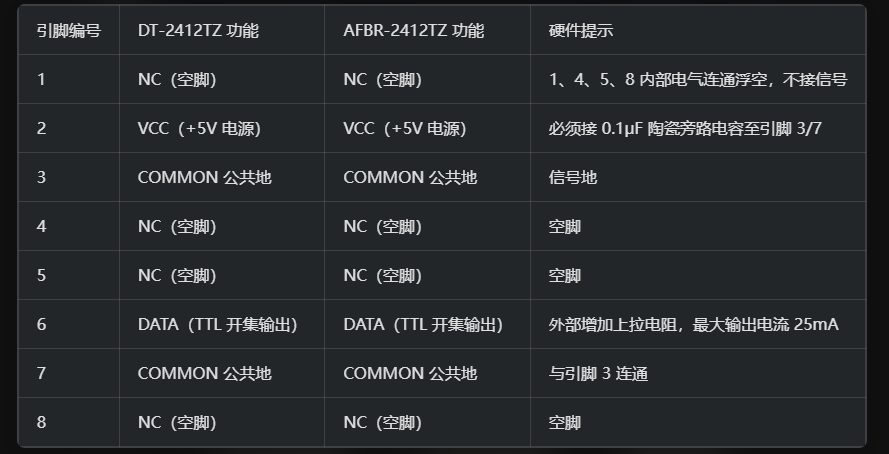

引脚定义说明（工程师硬件设计）

芯瑞科技 DT‑2412TZ 引脚定义与 AFBR‑2412TZ 完全一致，底部视图 PIN1 为定位标记：

硬件关键提醒：

芯瑞科技 DT‑2412TZ 替换 AFBR‑2412TZ 时，旁路电容必须布置在引脚 2 与引脚 3/7 之间，电容引线总长度不超过 20 mm，否则会造成接收灵敏度劣化。

DT‑2412TZ 输出为开集，没有内置上拉电阻，上拉电阻需要板载实现，可兼容 TTL、CMOS 电平系统。

DT‑2412TZ 螺纹 ST 端口可使用配套螺母垫圈完成面板固定，适配 AFBR‑2412TZ 原有机械外壳结构。

芯瑞科技 DT‑2412TZ 的应用场景

因为 DT‑2412TZ100% 兼容 AFBR‑2412TZ，所以原有 AFBR‑2412TZ 的应用场景均可直接使用 DT‑2412TZ，包括：

工业控制光纤链路、PLC 光纤隔离通信
电力继电保护、配电装置光纤通信
计算机外设、数字交叉连接链路
视频链路、调制解调器、多路复用器
Tempest 系统、高电磁干扰环境光纤通信
评估套件兼容：HFBR‑0410Z 评估板可以直接使用 DT‑2412TZ 替代 AFBR‑2412TZ 进行验证测试Broadcom I...

替换 AFBR‑2412TZ 工程实施要点

PCB 无需改动：芯瑞科技 DT‑2412TZ 机械尺寸、8pin 引脚排布、焊盘尺寸完全匹配 AFBR‑2412TZ，原有 PCB 直接贴装 DT‑2412TZ，不需要改版图。
外围电路零改动：电源旁路电容、输出上拉电阻参数完全沿用 AFBR‑2412TZ 的参考设计。
光学链路不变：DT‑2412TZ 光学耦合效率、NA 数值与 AFBR‑2412TZ 对齐，光纤选型、链路预算计算直接沿用原有 AFBR‑2412TZ 链路计算结果。
可靠性测试建议：样机阶段建议完成全温‑40℃~+85℃高低温循环、BER 误码测试，确认 DT‑2412TZ 替换 AFBR‑2412TZ 后整机性能。
ESD 防护：DT‑2412TZ 作为光电器件，装配过程必须执行防静电操作，和 AFBR‑2412TZ 使用相同静电管控流程。

芯瑞科技 DT‑2412TZ 产品优势总结

100% Pin‑to‑Pin 兼容 AFBR‑2412TZ：引脚、机械外壳、螺纹 ST 端口、光电参数对齐 AFBR‑2412TZ，工程师直接替换 AFBR‑2412TZ，无硬件改板成本。
宽温工业级性能：‑40℃~+85℃全温工作，满足工业电力恶劣工况。
全系列光纤兼容：50/125 μm、62.5/125 μm、100/140 μm、200 μm 多模 PCS 光纤全部适配。
国产化供应链保障：芯瑞科技 DT‑2412TZ 解决 AFBR‑2412TZ 海外供货交期、供应链风险，适合批量工业设备量产。
工艺兼容量产：支持波峰焊、Pick‑and‑place 贴装，符合大批量生产要求。

总结：芯瑞科技 DT‑2412TZ 作为 AFBR‑2412TZ 直接替代器件，从机械结构、引脚定义、光电参数、温度特性实现 100% 兼容 AFBR‑2412TZ，工程师可以直接把 DT‑2412TZ 导入 BOM，完成 AFBR‑2412TZ 国产化替代。
