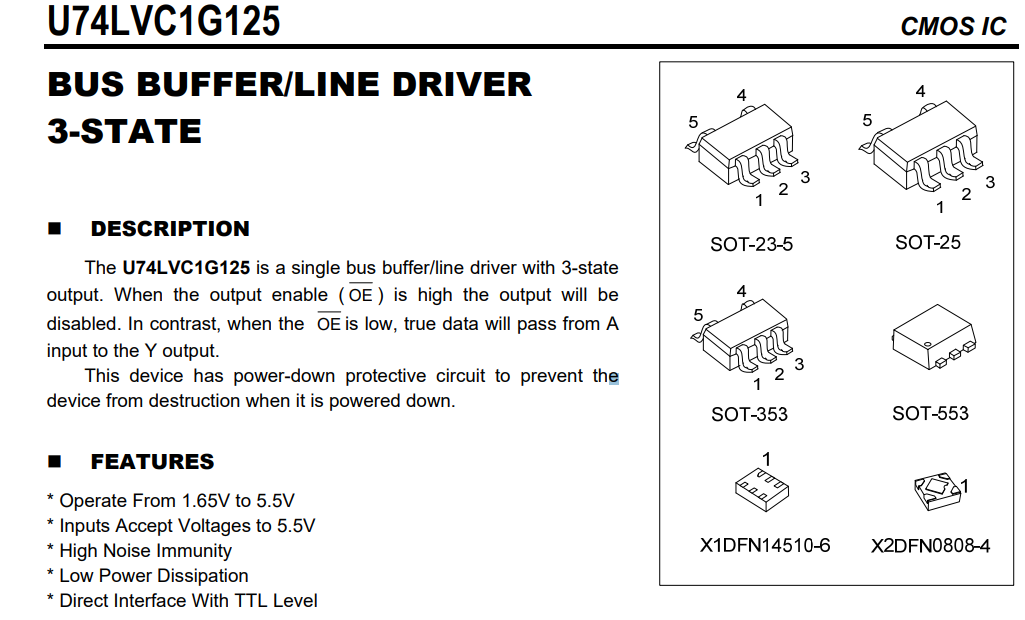

U74LVC1G125是友顺科技的一款单路总线缓冲器/线驱动器，采用三态输出架构，属于广受欢迎的LVC（Low-Voltage CMOS）系列逻辑器件。该器件在单一芯片内实现了"单输入---使能控制---三态输出"的经典结构：当输出使能端OE为高电平时，输出端Y进入高阻态（Z）；当OE为低电平时，A端输入数据被原样传递至Y端输出。
值得一提的是，U74LVC1G125内置电源关断保护电路（power-down protective circuit），即使外部信号在器件断电时仍然驱动总线，也不会造成芯片损坏。这一特性使其在多电源域系统中无需外加隔离保护电路，可显著简化设计。友顺科技代理商南山电子认为友顺科技U74LVC1G125单路总线缓冲器/线驱动器为混合电压系统而生。
核心特性
-宽电压工作范围：1.65V至5.5V供电，一颗芯片覆盖1.8V、2.5V、3.3V、5V等多种电压域
-输入耐压5.5V：无论供电电压高低，输入均可直接接受最高5.5V的信号，天然支持5V逻辑到3.3V/1.8V系统的电平转换
-高噪声容限：CMOS工艺带来优异的抗干扰能力，保障总线传输可靠性
-低功耗：静态电源电流典型值仅10µA（VCC=5.5V时）
-TTL电平直接接口：可直接兼容TTL逻辑电平，简化混合系统设计
电气性能亮点
在-40℃至+125℃的工业级温度范围内，U74LVC1G125均能保证稳定工作。其关键电气参数表现如下：
驱动能力方面，在VCC=4.5V条件下，输出端可提供±32mA的驱动电流（VOH最小值3.4V/VOL最大值0.8V），足以直接驱动总线负载或多个并行负载。
速度与功耗兼顾：在3.3V供电、50pF负载下，传播延迟典型值仅8ns；三态使能时间典型值6ns，关断时间典型值3ns，适合对时序要求较高的应用。
低泄漏特性：输入泄漏电流±5µA，三态关断泄漏电流±10µA，电源关断泄漏电流±10µA，在电池供电和总线隔离场景下表现优异。
典型应用
得益于宽电压与5.5V输入耐压的组合，U74LVC1G125非常适合以下场景：
1.电平转换缓冲：5V信号直接输入1.8V/2.5V/3.3V系统，无需专用电平转换芯片
2.总线隔离：利用三态输出，可实现多个驱动源共享一条总线的应用架构
3.信号整形与增强：为驱动能力不足的MCUGPIO提供缓冲，驱动长走线或重负载
4.上电/断电保护：内置power-down保护电路，防止背板总线在断电时的异常电压损伤芯片
封装与选型
U74LVC1G125提供六种紧凑封装，满足不同空间需求：
|封装|说明|
|SOT-23-5/SOT-25/SOT-353/SOT-553|5引脚小型封装|
|X1DFN14510-6|6引脚微型DFN封装|
|X2DFN0808-4|4引脚超微型DFN（0.8×0.8mm级），适合极致空间受限设计|
所有封装均提供无铅（L后缀）与无卤无铅（G后缀）环保版本，采用编带卷装，满足自动贴片生产要求。
友顺科技U74LVC1G125以宽电压范围、5.5V输入耐压、内置断电保护和小型化封装，为总线缓冲与电平转换应用提供了一颗高性价比的单芯片方案。无论是消费电子、通信设备还是工业控制中的混合电压设计，它都能在-40℃~+125℃的严苛环境下提供可靠、高速、低功耗的信号传输保障。
