上一篇 01 我们拆解镜片材质、光圈、FOV 视场角选型的各类坑点。
选对镜头物料只是第一步，组装工艺才是决定大货一致性的关键。不少项目样机测试全部达标，量产之后出现批量跑焦、镜头移位、画面局部发雾，大多来源于胶水、组装公差、温度形变。市面上还有不少镜头参数文字游戏，采购很容易被规格表误导。
深圳市安迈微科技 20 年运动相机 OEM/ODM 量产经验，本篇从工厂实操，讲镜头组装、胶水风险、温变跑焦、行业虚标套路。
一、镜头组装公差带来的量产隐患
镜头座、镜筒、Sensor 底座之间装配间隙，看上去微小的公差，会直接反映到成像上面。

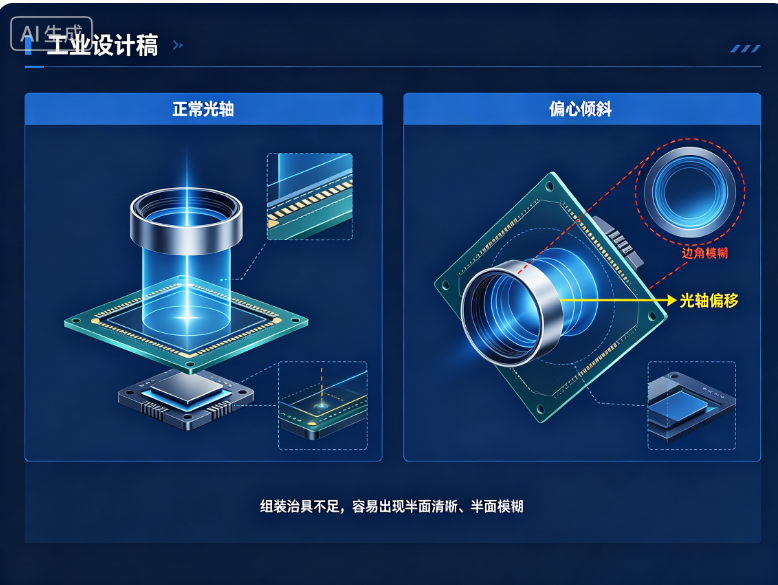

- 光轴偏移（偏心）
镜头和图像传感器没有完全垂直对中，会出现画面一半清晰、另一半模糊，整机抽检不容易发现，大批量才会暴露。 - 俯仰倾斜
镜头装歪，画面一角清晰度明显衰减，边角画质断层。
量产痛点：单纯依赖人工装配无法管控，需要设备治具定位；很多低价方案简化工装，靠人工拧镜头，不良率直接拉高。

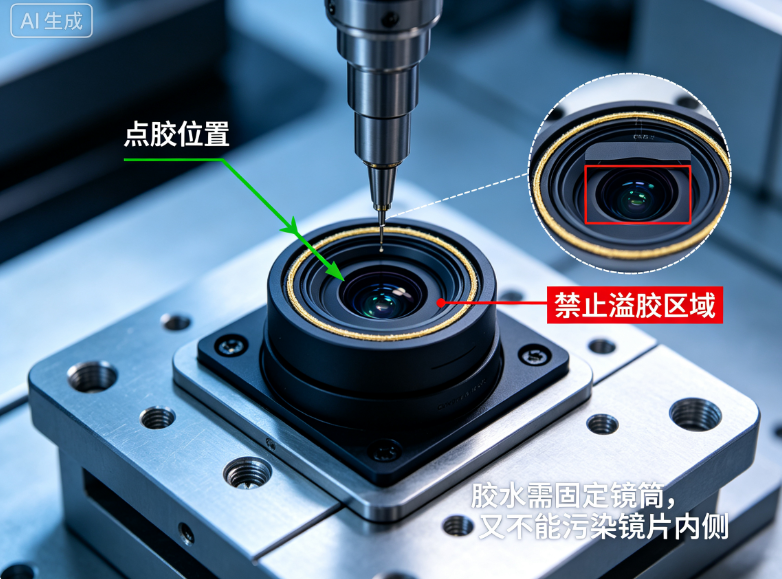

二、镜头胶水选型，看不见的大货杀手
运动相机模组会使用固化胶水做锁固、密封，胶水选择踩坑，后期售后会非常麻烦。
- 胶水热胀冷缩推挤镜筒
环境温度变化，胶水发生膨胀收缩，轻微推动镜筒位移，整机高温拷机之后出现跑焦。 - 胶水挥发析出油气（雾化）
品质差的 UV 胶、固封胶，受热之后释放挥发性物质，附着在镜片内侧，形成一层薄雾，画面整体发灰，无法擦拭清理，只能更换镜头模组。
真实案例：某客户样机 OK，出货 2 个月，海外陆续反馈画面灰蒙蒙，拆解发现镜片内表面被胶的挥发物污染，整批返工。
- 防水机型的密封胶水兼容
IP68 裸机防水相机，镜头外圈密封胶，要同时兼顾粘接、密封，不能和镜筒材质发生化学反应。

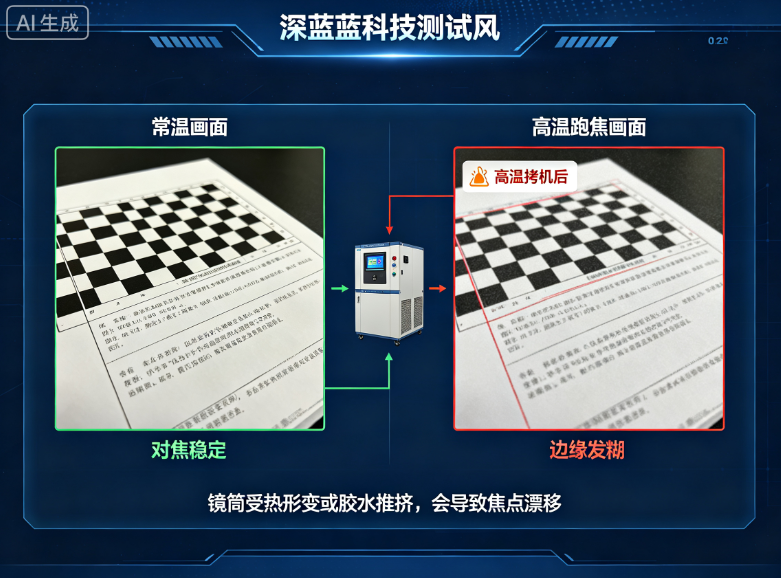

三、温变跑焦：高温、低温下画质漂移
塑胶镜筒热胀冷缩是运动相机的高频问题。
- 机器长时间录像机身发热，加上户外暴晒，镜筒受热形变，焦点偏移；开机画面清晰，录制十几分钟之后画面慢慢变糊。
- 寒冷户外，镜筒收缩，同样会出现焦点漂移。
改善方向：
- 优先评估玻塑混合镜头结构，降低形变幅度；
- 镜头锁固胶水选用低收缩型号；
- 整机必须做高低温拷机实测，不能只做常温样机测试。
四、镜头行业常见虚标与文字游戏
B 端采购看规格书，很容易被名词迷惑：
- "全玻璃镜头" 宣传，实际只有 1‑2 片玻璃，其余全部塑胶，属于玻塑混合，并不是全玻璃。
- MTF 参数只提供实验室理想数值，不提供高低温后的 MTF 曲线，高温之后解析力大幅下跌。
- 标称光圈 F1.8，实际只有中心达到该光圈，画面边缘等效光圈大幅劣化。
- 只标注对角 FOV，隐藏水平视场角参数。
实操建议：向供应商索要常温 + 高温双状态 MTF 测试报告，不要只看宣传彩页。
五、OEM 项目镜头组装阶段避坑清单
- 确认组装治具，拒绝纯人工拧镜头的简易工艺，管控光轴偏心不良。
- 明确胶水型号，要求胶水规格，拒绝不提供物料型号的方案，规避胶水挥发雾化。
- 样机强制跑完整套高低温拷机，高温持续录像之后复测对焦画质，复现温变跑焦问题。
- 核对规格书，区分 "宣传参数" 和 "实测参数"，索要 MTF 实测数据。
- IP 裸机防水机型，额外验证胶水和密封结构兼容性，防止镜片内部起雾、雾化。
结尾
镜头硬件物料再好，如果组装、胶水工艺管控不到位，大货品质依旧会翻车。
镜头模组与画质量产实战专题，下一篇为专题完结篇，我们讲解镜头搭配 ISP 图像调校、杂光鬼影抑制，以及来料整套验收标准，敬请期待！#运动相机 #硬件科普 #量产经验 #OEM设计 #镜头模组
