搜索AD9653采集卡时，经常会同时看到AD9653采集模块、AD9653 PCIe采集卡和完整高速采集系统。三者不是简单的高低配，而是交付边界不同：越靠近模块，底层开发自由度越高；越接近完整系统，越容易快速获得可查看、可保存的数据。
AD9653采集模块：适合已有FPGA平台
AD9653是四通道、16位、最高125 MSPS的高速ADC。八通道方案通常由两片AD9653组成。AD9653 FMC采集模块主要提供模拟输入、ADC、时钟与FMC连接，适合已经有FPGA母板、熟悉串行LVDS接收和时钟约束的团队。使用者还需要完成SPI配置、DCO/FCO对齐、缓存、数据传输、驱动和上位机。

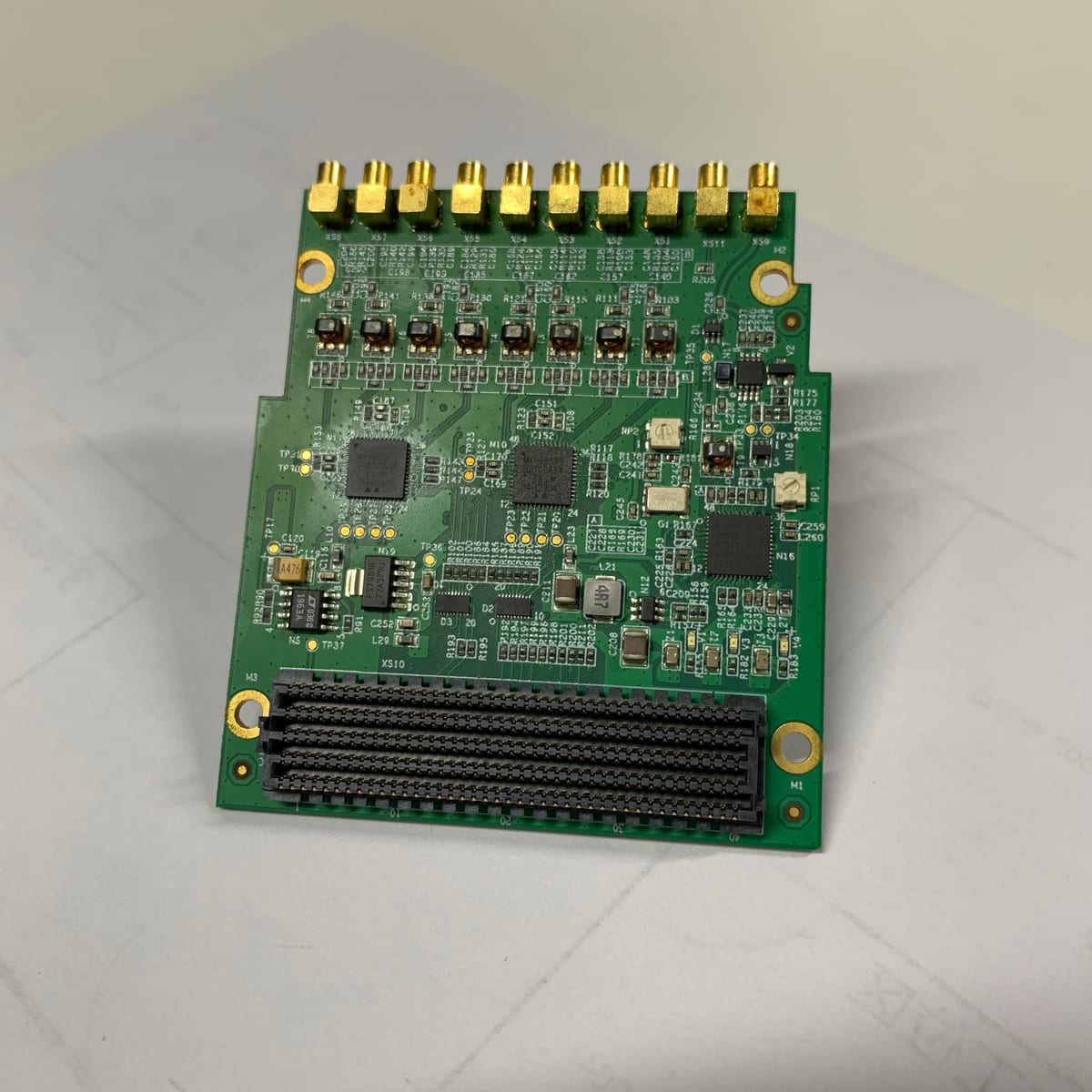

图1：双AD9653八通道FMC ADC采集模块，前端可见多路模拟输入接口。
AD9653 PCIe采集卡：获得现成硬件通路
AD9653采集模块与Kintex-7 FPGA母板组合后，可以形成从ADC到FPGA、再到PCIe接口的硬件链路。它适合不想重新设计采集母板，但希望保留软件、数据格式或行业算法自主权的团队。选择这种形态时，仍要确认FPGA固件范围、DMA接口、驱动支持、主机PCIe插槽以及连续采集需要的缓存和存储速度。

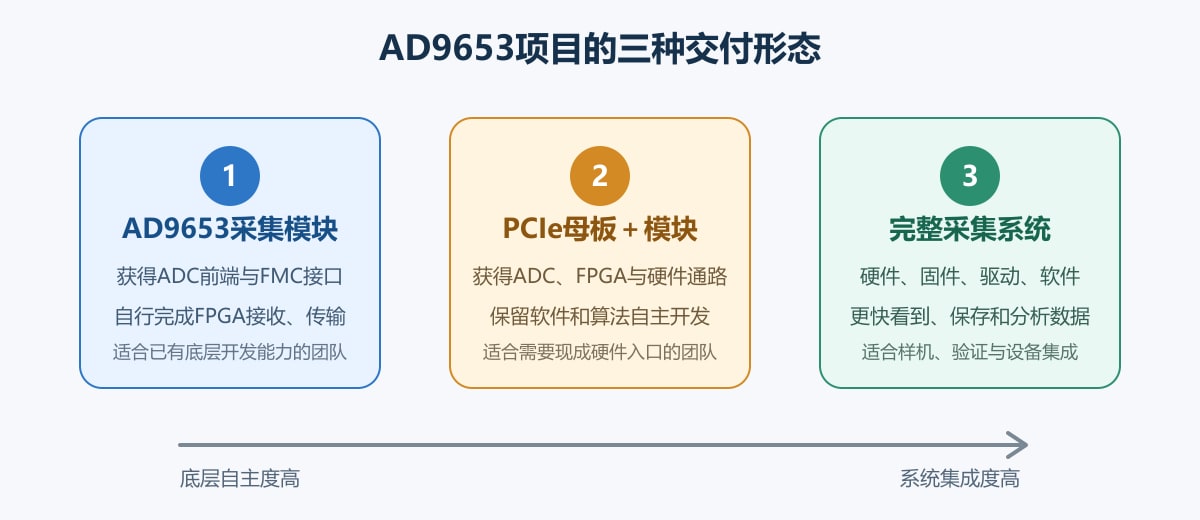

图2：从AD9653采集模块到PCIe母板加模块，再到完整采集系统，集成范围逐步增加。
AD9653完整采集系统：更快使用数据
完整AD9653高速采集系统通常把硬件、匹配的FPGA固件、PCIe驱动、基础上位机和数据导出接口组合起来。用户可以进行通道选择、波形显示、原始数据保存和FFT分析，并把数据交给MATLAB、Python或自己的算法。它更适合样机演示、算法验证和设备集成，但特殊触发、预触发、多板同步、时间戳和实时算法仍需按项目确认。

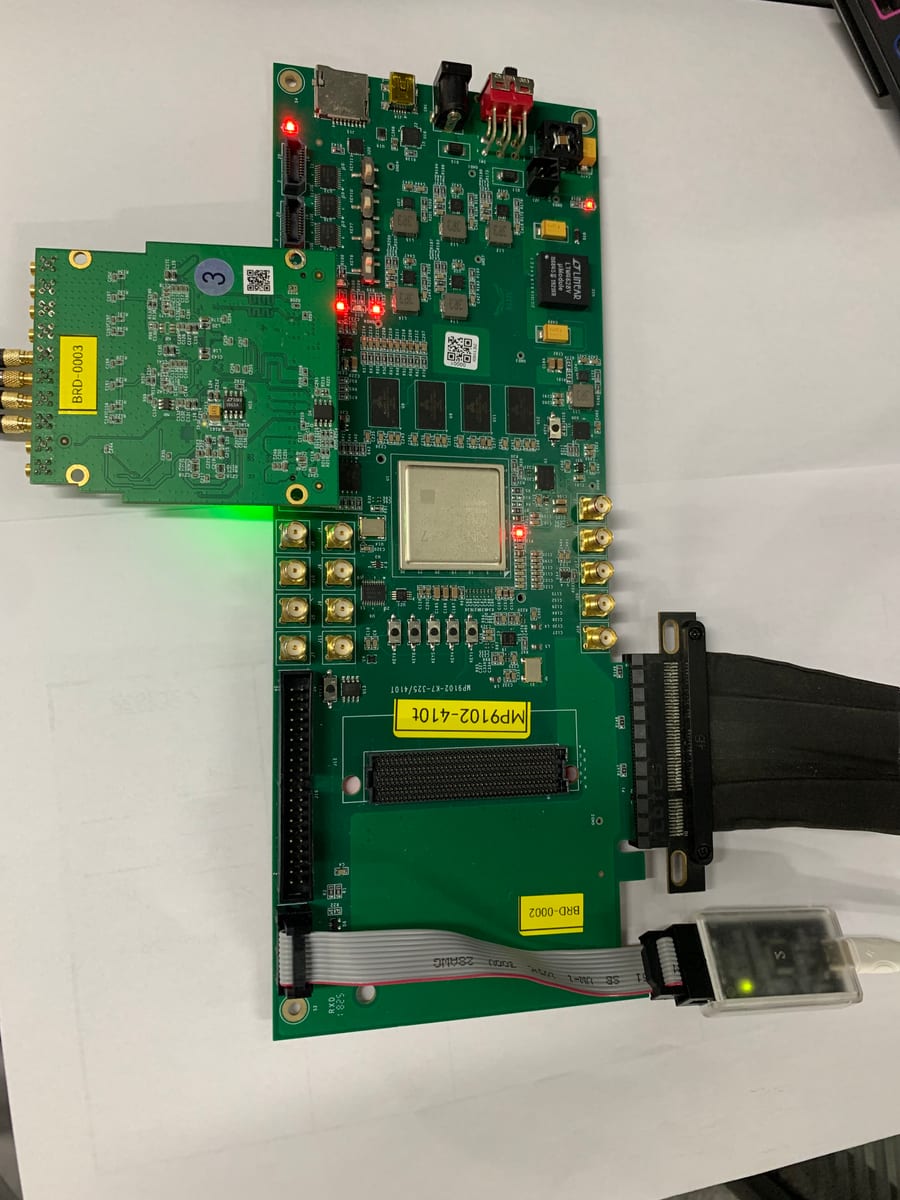

图3：AD9653采集模块安装到Kintex-7 PCIe母板后的系统实物。
三种方案怎样快速判断？
已有稳定FPGA平台和底层代码，希望完全控制AD9653接口，优先选择采集模块；需要ADC、FPGA和PCIe硬件通路，但准备自行开发业务软件，可选择母板加模块；希望尽快看到、保存和分析8通道数据，则更适合完整采集系统。无论选择哪种，都应先确认信号最高频率和幅度、单端或差分、输入阻抗、采样率、触发方式、采集时长和数据用途。
不要只按"125 MSPS"决定配置
8路、16位、125 MSPS的理论原始有效载荷约2.0 GB/s，但器件最高采样率不等于任意电脑都能持续落盘。AD9653选型还要同时考虑模拟前端、时钟质量、FPGA处理、PCIe带宽、主机内存和SSD持续写入。先明确自己已经具备哪些能力、哪些环节必须复用，通常比单独比较板卡价格更容易选到合适方案。
