ATU一体化电力智能监控系统,筑牢配电运行安全防线

摘要

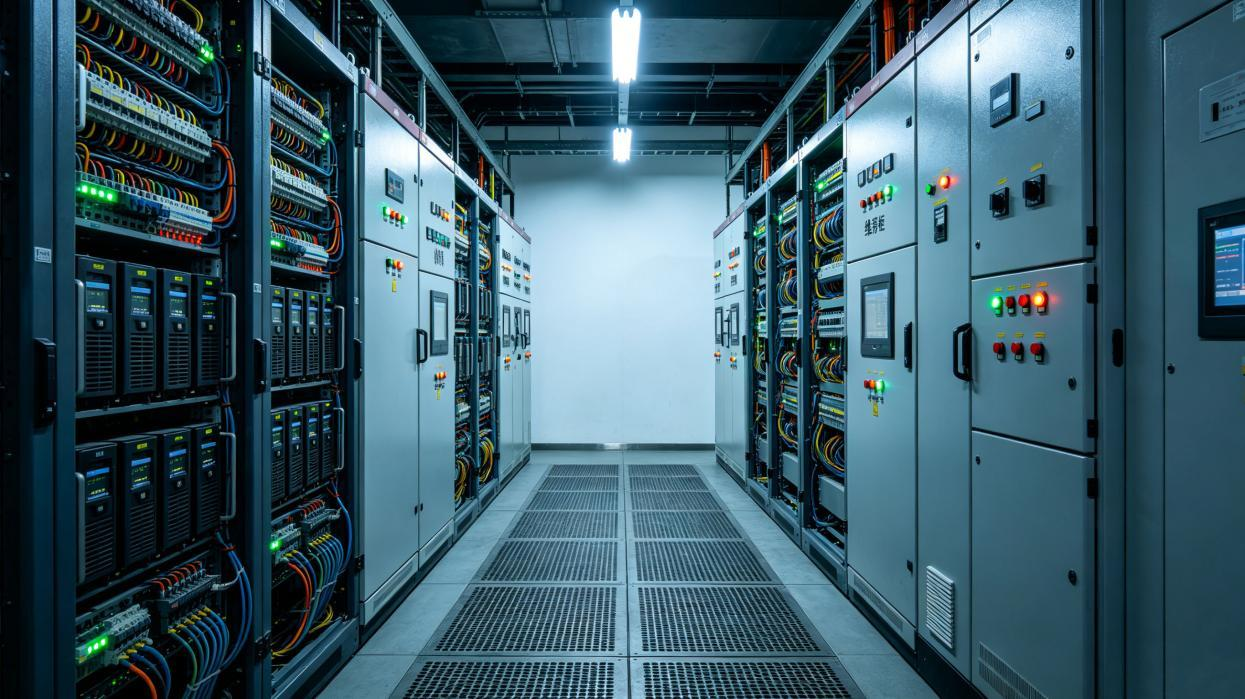

算力需求爆发式增长,数据中心建设进入快车道。但很多人忽略了一件事:机柜可以快速上架,电力系统的可靠运行,却不能靠堆设备解决。

在传统分散式运维模式下,变压器、UPS、配电柜、空调、消防各自为政,运维人员每天重复巡检、抄表、被动等告警,故障往往发生在"人不在场"的那一刻。

这正是安科瑞推出 ATU 一体化电力模组智能监控系统的原因------把分散的监控集中到一个终端,让电力运维从"被动救火"变成"主动预防"。

1、应用场景

ATU 一体化电力模组智能监控系统的核心应用场景是数据中心与智算中心,为关键业务

提供"高效、可靠、可视"的电力保障。随着 AI 和大数据技术的发展,数据中心算力需求

急剧攀升,驱动供配电体系从传统分立式向一体化电力模组全面转型,本系统应运而生,专

注于数据中心电力模组场景,实现了从高压进线到末端馈线的全链路状态感知。

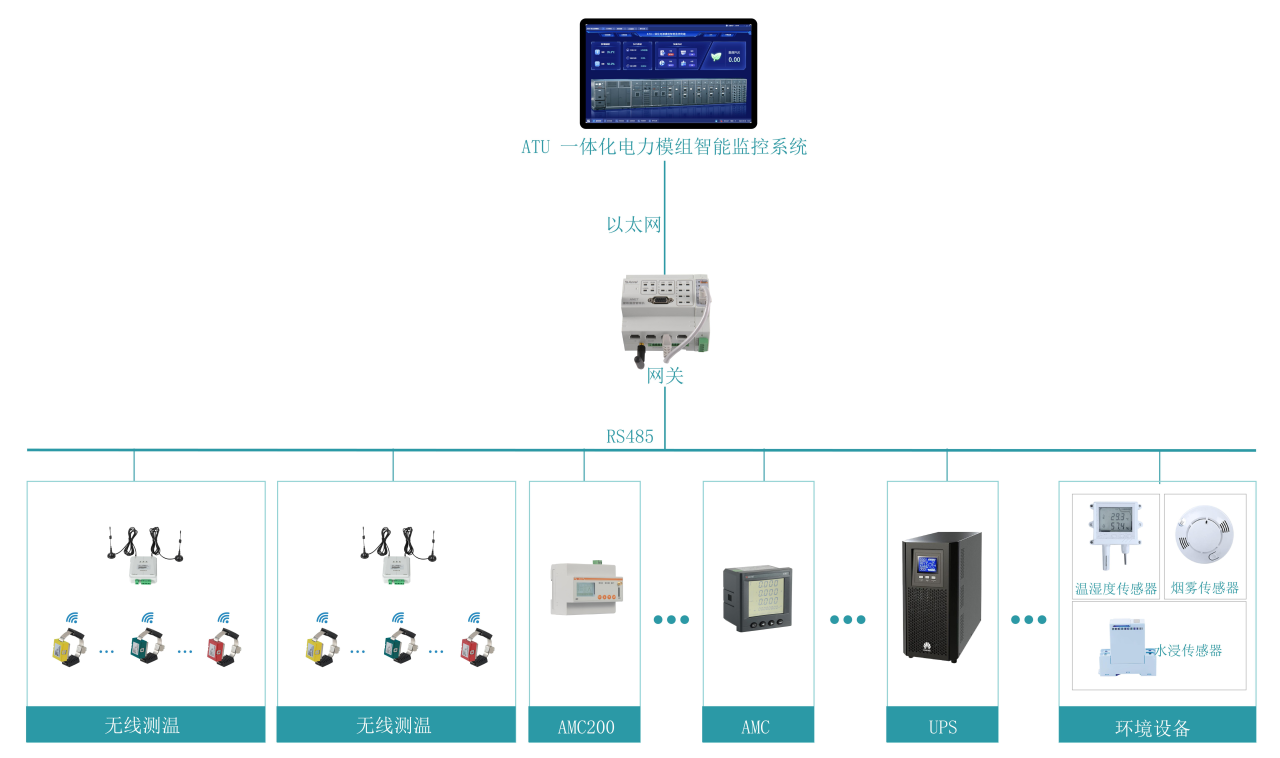

2、方案介绍

2.1全链路可视化管控:一屏看尽整条配电链路

系统可展示整个配电系统的单线图,通过遍布市电输入、变压器、UPS、蓄电池、旁路、输出配电直至末端馈线的全方位传感器网络,实时采集电压、电流、功率、开关状态、设备健康度等全维度数据,并直观呈现。

环境监测、UPS 供电、设备状态、能效 PUE...... 关键指标集中在一块大屏上,值班人员不用再往返于不同机柜之间"看表"。

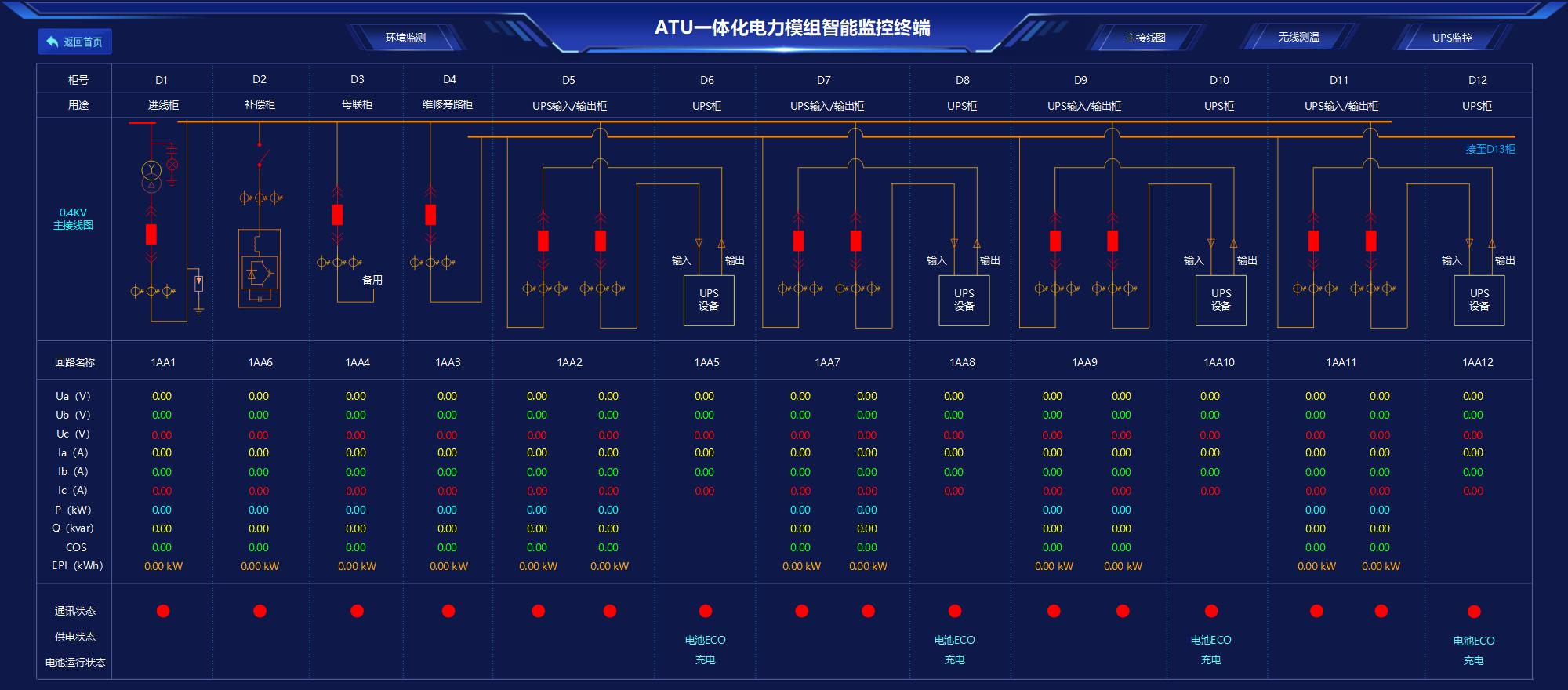

每一个回路(D1---D12)的电压、电流、功率、功率因数、电能,以及通讯状态、故障状态、遥信开关状态,都在主接线图上一目了然。

2.2UPS 监测:核心模块,状态尽在掌握

UPS 是一体化电力模组的核心模块。系统通过采集关键电气参量、蓄电池组总电压与充放电电流,确保电池状态可视可控;同时对整流器、逆变器、充电器、静态旁路、控制板等核心部件的运行状态进行监测,一旦出现风扇故障、过载、旁路异常或通讯中断等异常,立即触发分级告警,保证设备健康。

单台 UPS 的线电压、电流、功率、电池容量、电池 SOC、电池运行状态,全部集中呈现,蓄电池"带病运行"的隐患提前暴露。

2.3环境感知:事故预防,而不是事后补救

系统对柜内关键连接点的温度进行实时侦测,提前预警过热风险;并联动温湿度、漏水、门禁等环境传感器,一旦产生温度越限、漏水报警、烟雾报警等信息,及时定位并联动空调、消防系统,做到事故预防,实现全方位防护。

2.4实时告警:异常发生的那一刻,通知就已送达

系统能够对开关量变位、故障告警、系统告警、遥测数据越限等事件做出告警。当出现电压骤降、开关跳闸、设备过载等异常时,监控系统能立即捕捉故障波形,并自动上报告警事件以及具体位置。

告警形式包括图元闪烁、弹出事件报警窗口、语音告警、短信告警、声光报警器报警等------无论值班人员身在何处,异常都不会被错过。

2.5曲线查询:直接查看电流、电压、有功功率、无功功率、功率因数、温度等电参量曲线,并自动统计查询范围内的最大值、最大值发生时间、最小值、最小值发生时间、平均值。

2.6报表查询:按日、月、年格式查询各回路或设备的运行参数(各相电流、电压、总功率因数、总有功功率、总无功功率、正向有功电能、温度值等),支持导出与打印,为用电分析和能效管理提供依据。

2.7用户权限管理:定义不同级别用户的登录名、密码及操作权限,防止未经授权的操作,为系统的运行、维护、管理提供可靠的安全保障。

3、性能参数

4、外观尺寸

5、结语

数据中心越建越多,电力链路越来越复杂,"人盯柜"式的运维正在成为过去式。

ATU 一体化电力模组智能监控系统,用一台终端看住整条电力链路,让运维从被动响应走向主动预防,为关键业务提供"高效、可靠、可视"的电力保障。
