【AVDTP】规范精讲[13]: 吃透内容保护机制，打通蓝牙音视频版权加密全流程

在蓝牙音视频的商用落地场景中，版权保护是无法绕开的核心需求。无论是流媒体付费音乐、有声书，还是高清车载视频，内容出品方都需要避免无线传输过程中数据被非法窃听、录制和二次拷贝扩散。AVDTP作为蓝牙音视频传输的核心协议，专门定义了内容保护服务框架，为各类版权保护方案提供标准化的承载通道和交互流程。

---

目录

一、内容保护服务的定位与核心设计思想

[1.1 在协议架构中的位置](#1.1 在协议架构中的位置)

[1.2 核心设计目标](#1.2 核心设计目标)

二、核心概念与角色划分

[2.1 服务标识与方案类型](#2.1 服务标识与方案类型)

[2.2 双端角色定义](#2.2 双端角色定义)

[2.3 两个独立交互通道](#2.3 两个独立交互通道)

三、内容保护全流程详解

[3.1 能力发现阶段：确认双方支持能力](#3.1 能力发现阶段：确认双方支持能力)

[3.2 流配置阶段：敲定保护方案与参数](#3.2 流配置阶段：敲定保护方案与参数)

[3.3 安全控制交互阶段：传输核心控制数据](#3.3 安全控制交互阶段：传输核心控制数据)

[3.4 媒体传输阶段：加密数据透明传输](#3.4 媒体传输阶段：加密数据透明传输)

[3.5 流释放阶段：同步销毁安全上下文](#3.5 流释放阶段：同步销毁安全上下文)

四、主流内容保护方案落地对比

[4.1 SCMS-T：轻量音频版权保护](#4.1 SCMS-T：轻量音频版权保护)

[4.2 DTCP：高强度音视频保护](#4.2 DTCP：高强度音视频保护)

[4.3 方案选型建议](#4.3 方案选型建议)

五、工程实现要点与代码示例

[5.1 分层实现架构](#5.1 分层实现架构)

[5.2 核心代码示例](#5.2 核心代码示例)

六、常见开发坑点与最佳实践

[6.1 混淆协议框架和具体方案](#6.1 混淆协议框架和具体方案)

[6.2 配置参数格式不兼容](#6.2 配置参数格式不兼容)

[6.3 密钥更新与媒体数据不同步](#6.3 密钥更新与媒体数据不同步)

[6.4 异常断开后上下文残留](#6.4 异常断开后上下文残留)

[6.5 忽略降级兼容逻辑](#6.5 忽略降级兼容逻辑)

七、与其他AVDTP服务的联动

八、测验

---

很多开发者对内容保护的认知停留在给数据加密的表层，既不清楚AVDTP在整个保护体系中扮演的角色，也不了解完整的协商、交互全流程，遇到协商失败、播放异常、兼容问题时很难定位根因。

本文从设计思想出发，系统拆解AVDTP内容保护的核心机制、全流程交互逻辑、工程落地方案，结合行业主流的SCMS-T、DTCP方案讲解实际应用，彻底搞懂这一商用场景必备的协议能力。

---

一、内容保护服务的定位与核心设计思想

1.1 在协议架构中的位置

内容保护是AVDTP定义的可选应用服务之一，和媒体编解码服务、报告服务、恢复服务、复用服务处于同一层级，在流配置阶段由双方协商是否启用、启用哪种方案。

这里有一个最核心的认知边界必须先明确：AVDTP本身不定义任何具体的加密算法、版权规则和认证逻辑。它只提供一套标准化的交互框架和数据承载通道，具体的保护能力由独立的内容保护标准（比如SCMS-T、DTCP）实现。

可以用一个非常形象的比喻来理解：AVDTP的内容保护服务就像是高速公路专门规划的危险品运输专用通道，路政部门只规定了这类车辆的通行申报流程、专用车道规则、货物交接手续，但具体货物用什么锁具加密、怎么防盗、有什么管控规则，是货主自己的安保方案决定的。AVDTP只负责修标准的路、定通用的流程，不负责具体的安保实现。

这种解耦设计的最大优势是扩展性极强：新的版权保护方案出现时，不需要修改AVDTP核心协议，只要按照框架定义分配唯一的方案标识、遵循标准交互流程，就可以直接在现有蓝牙设备上落地使用。

1.2 核心设计目标

AVDTP设计内容保护服务时，围绕四个核心目标做了架构取舍：

• 方案无关性：框架层不绑定任何具体保护方案，支持任意厂商、任意标准的版权保护机制接入，仅通过统一的类型标识做区分。

• 传输透明性：控制面的信令数据和媒体面的音视频数据，都通过AVDTP原有通道透传，不需要新增额外的逻辑链路，对上层业务侵入性极低。

• 生命周期绑定：内容保护的上下文和对应媒体流的生命周期完全绑定：流建立时协商方案，流运行时动态更新授权，流释放时同步销毁密钥和状态，资源管理清晰，避免安全残留。

• 状态无关交互：保护相关的控制信令，可以在流配置完成后的任意状态下执行，不需要暂停媒体传输。支持播放过程中无缝更新密钥、刷新授权，用户完全无感知。

二、核心概念与角色划分

2.1 服务标识与方案类型

AVDTP通过固定的服务类别编码标识内容保护服务，在能力发现、流配置的交互报文中，该服务项的载荷会包含具体的保护方案类型值。

每个标准化的内容保护方案都有唯一的类型标识符，由蓝牙技术联盟统一分配，确保不同厂商实现的同一种方案可以正常互通。比如SCMS-T对应固定的类型数值，DTCP对应另一组独立的类型值，双方协商时只要匹配类型编码，就可以确认支持同一种保护方案。

2.2 双端角色定义

在内容保护流程中，两端设备承担不同的职责，角色划分和AVDTP本身的源端/接收端、发起端/接收端没有强制绑定，是相对内容保护业务而言的：

• 内容保护发起方：通常是音视频源端（Source），比如手机、音乐播放器，负责提供受保护的内容，发起保护方案协商，发送控制指令，定义版权规则。

• 内容保护响应方：通常是接收播放端（Sink），比如蓝牙耳机、车载影音系统，负责接收受保护内容，执行解密和播放控制，严格遵守版权规则限制拷贝和转发。

在部分特殊场景下，Sink也可以主动发起安全控制请求，比如向Source上报自身的授权状态、播放限制等，角色是可以灵活切换的。

2.3 两个独立交互通道

内容保护的完整数据交互，分为控制通道和数据通道两个独立的链路，分别对应AVDTP的信令面和媒体面：

• 控制通道：基于AVDTP的Security Control信令承载，传输所有和保护相关的控制数据，比如方案初始化参数、设备认证数据、密钥交换信息、版权控制标志、授权状态查询等。该通道是可靠传输，采用请求-响应模型，保证控制指令一定送达。

• 数据通道：基于AVDTP原生的媒体传输通道承载，传输加密后的音视频媒体数据。和普通未保护的媒体数据共用同一条通道，对AVDTP完全透明，不需要额外的协议封装。

三、内容保护全流程详解

内容保护的完整生命周期和媒体流深度绑定，分为五个阶段逐步推进，每个阶段有明确的职责和交互逻辑。

3.1 能力发现阶段：确认双方支持能力

在正式建流之前的能力查询阶段，发起方通过获取全量能力指令，查询对端流端点支持的所有服务能力。如果对端支持内容保护服务，会在返回的能力列表中包含对应的服务项，并列出自己支持的所有保护方案类型。

发起方拿到能力列表后，会和自身支持的方案做交集匹配，选择一个双方都支持、且安全等级符合内容要求的方案。如果没有匹配的方案，有两种处理策略：对于非版权的普通内容，可以降级为无保护传输，保证可用性；对于必须加密的付费内容，则直接终止建流，避免版权泄露。

这个阶段的核心作用是能力对齐，只确认有没有对应能力，不校验详细参数，具体的配置细节放在下一阶段处理。

3.2 流配置阶段：敲定保护方案与参数

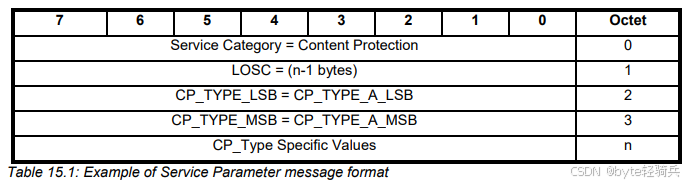

发起方在发送流配置指令时，会将选定的内容保护方案作为配置项之一，写入配置参数列表。配置项中包含方案类型标识，以及该方案所需的初始化参数。

接收方收到配置请求后，会执行两层校验：

1. 基础格式校验：确认是否支持该方案类型，参数的整体格式、长度是否符合规范要求。

2. 方案逻辑校验：将参数透传给对应保护方案的处理模块，校验初始化参数是否符合方案要求，比如安全版本是否匹配、安全等级是否支持。

校验全部通过则返回配置成功，为该流分配独立的内容保护上下文，准备后续的控制交互；任意一项校验不通过，则返回配置失败，携带对应的错误码和失败的服务类别。

配置完成后，流进入已配置状态，保护方案就正式敲定了，后续所有传输都遵循该方案的安全规则。

3.3 安全控制交互阶段：传输核心控制数据

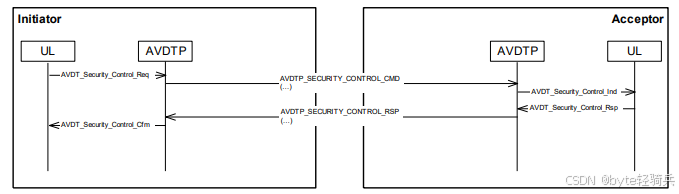

配置完成后，双方就可以通过Security Control信令交互具体的保护控制数据。这是整个内容保护流程中最核心的信息交互环节，所有认证、密钥交换、版权更新都通过这个通道完成。

这个环节有四个关键特性，是理解整个机制的核心：

1. 完全透传：AVDTP信令层不解析Security Control的载荷内容，只负责将数据原样封装成信令包发送到对端，再原样递交给上层的内容保护模块。数据的格式、含义、处理逻辑完全由对应的保护方案定义，AVDTP完全不感知。

2. 全状态可用：只要流完成了配置，无论处于已打开、就绪暂停还是正在传输的状态，都可以发送Security Control指令。也就是说，播放过程中可以随时更新密钥、刷新授权状态，不需要暂停播放，用户完全无感知。

3. 请求-响应模型：每条Security Control Request都必须对应一条Response，保证控制指令的可靠送达。发送方发出请求后会启动定时器，超时未收到响应会执行重传或者异常处理，避免关键控制指令丢失。

4. 流级隔离：每个流的Security Control交互完全独立，对应各自的保护上下文。多流并行场景下，不同流可以使用不同的保护方案，控制交互互不干扰。

举一个实际的落地例子：DTCP方案的完整认证流程包含多次握手交互，每一次握手的数据都封装在Security Control信令中传输。双方完成设备认证和会话密钥协商后，才会启动媒体流传输，确保第一帧数据就是加密状态。播放过程中如果需要更新会话密钥，同样通过Security Control交互新的密钥材料，在帧边界无缝切换，不中断播放。

3.4 媒体传输阶段：加密数据透明传输

完成保护方案初始化和密钥协商后，就可以启动媒体流，传输加密后的音视频数据。

这个阶段AVDTP的媒体传输逻辑和普通未保护流完全没有区别：Source端的内容保护模块将原始音视频数据加密后，正常调用AVDTP媒体发送接口写入；AVDTP按标准流程封装成RTP包，通过媒体通道发送出去。Sink端收到媒体数据后，原样递交给内容保护模块解密，再送给解码器播放。

整个过程中，AVDTP完全感知不到数据是加密状态，只是把它当做普通的媒体载荷传输。这种设计的最大好处就是极致解耦：内容保护算法升级、更换保护方案，都不需要修改AVDTP的媒体传输逻辑，只要更新上层的保护模块即可。

3.5 流释放阶段：同步销毁安全上下文

当媒体流正常关闭或者异常中止时，对应的内容保护上下文也会同步销毁：清理会话密钥、清空授权状态、释放相关内存和硬件资源。

流释放后，所有和该流绑定的保护状态都会全部失效，下次重建流必须重新走能力协商、认证、密钥交换的完整流程，从机制上避免残留密钥带来的安全风险。

如果是蓝牙连接异常断开，两端都会通过超时检测主动清理对应的保护上下文，不会因为异常退出留下安全隐患。

四、主流内容保护方案落地对比

在AVDTP的标准框架下，行业应用最广的是SCMS-T和DTCP两种方案，分别对应不同等级的版权保护需求。

4.1 SCMS-T：轻量音频版权保护

SCMS-T是蓝牙音频领域最普及的内容保护方案，几乎所有主流蓝牙耳机、手机和音频设备都支持，也是A2DP规范推荐的默认保护方案。

它的核心定位是拷贝控制，而非强数据加密。方案通过在音频数据中嵌入拷贝控制标志，规定接收端是否允许对内容进行数字拷贝、允许拷贝几次。音频本身可以是明文，也可以做轻量扰码处理，安全等级不高，但实现开销极低，几乎不增加传输延迟和算力消耗。

SCMS-T的控制信息非常短，通常只需要一次Security Control交互就可以完成配置，建流速度几乎不受影响。它非常适合普通音乐、有声书、播客这类对延迟敏感、安全要求中等的大众音频场景。

4.2 DTCP：高强度音视频保护

DTCP是更专业的数字传输内容保护标准，由多家头部科技公司联合制定，支持完整的设备认证、密钥交换和媒体数据强加密，安全等级远高于SCMS-T。

DTCP的流程更复杂严谨：首先要做双向设备认证，确认对端是合法的授权设备，防止仿冒设备接入；然后通过公钥加密体系协商会话密钥，保证密钥传输过程不被窃听；媒体数据使用AES等对称加密算法逐帧加密，即使空中数据被截获也无法解密播放。同时还支持拷贝次数限制、播放有效期限制等高级版权管理功能。

对应的，DTCP的实现开销也更大：认证流程需要多次信令交互，会明显增加建流和首帧播放的延迟；加解密运算量大，通常需要专用硬件加速，否则会带来显著的功耗和延迟提升。它主要用于高清视频、无损高解析音频、付费影视内容这类对版权保护要求很高的场景，常见于高端影音设备、车载娱乐系统和专业音频设备。

4.3 方案选型建议

实际产品落地时，可以根据业务需求选择合适的方案：

• 普通消费级蓝牙音乐、大众音频产品：优先选择SCMS-T，兼容性最好、开销极低，满足基本版权合规要求。

• 高清视频、无损音乐、付费独家内容：选择DTCP，安全等级高，符合版权方的严格合规要求。

• **面向多设备兼容的产品：**实现分级兼容逻辑，优先匹配高安全等级方案，协商失败则自动降级，都不支持时根据业务需求选择无保护播放或者拒绝连接。商用产品中，兼容性的优先级通常高于绝对的安全等级。

五、工程实现要点与代码示例

5.1 分层实现架构

工程落地中通常采用三层架构实现内容保护功能，各层职责清晰，解耦度高，易于扩展和维护：

1. AVDTP协议层：负责Security Control信令的收发、流配置中内容保护参数的解析和打包，向上提供统一的回调和调用接口，完全不感知具体的保护方案。

2. 保护适配层：抽象统一的内容保护接口，对接不同的保护方案实现，负责根据协商的方案类型调度对应的处理函数，屏蔽不同方案的实现差异。

3. 方案实现层：具体实现SCMS-T、DTCP等保护方案的完整逻辑，包括设备认证、密钥协商、数据加解密、版权控制等，向上对接适配层的标准接口。

这种架构的最大优势是扩展性：新增保护方案时不需要修改AVDTP核心代码，只要在适配层注册新的方案实现即可，对现有逻辑零侵入。

5.2 核心代码示例

下面用简化的C代码展示核心交互逻辑，重点体现AVDTP层和内容保护模块的透传设计思想。

首先是抽象接口和适配层定义：

#include <stdint.h>
#include <string.h>

// 内容保护事件类型
typedef enum {
    CP_EVT_CONFIG_REQ,    // 收到配置请求
    CP_EVT_CONTROL_REQ,   // 收到安全控制请求
    CP_EVT_CONTROL_CFM,   // 安全控制请求得到响应
} cp_evt_type_t;

// 内容保护操作函数表，每个方案实现对应接口
typedef struct {
    uint8_t  type;                          // 方案类型标识
    int      (*init)(uint16_t stream_hdl); // 初始化保护上下文
    int      (*handle_control)(uint16_t stream_hdl, const uint8_t *data, uint16_t len,
                                uint8_t *rsp_data, uint16_t *rsp_len); // 处理控制请求
    int      (*encrypt)(uint16_t stream_hdl, uint8_t *data, uint16_t len); // 加密媒体数据
    int      (*decrypt)(uint16_t stream_hdl, uint8_t *data, uint16_t len); // 解密媒体数据
    void     (*deinit)(uint16_t stream_hdl); // 销毁保护上下文
} cp_ops_t;

然后是适配层和AVDTP接收处理逻辑：

#define CP_MAX_OPS 4
static const cp_ops_t *g_cp_ops[CP_MAX_OPS] = {NULL};
static uint8_t g_cp_ops_cnt = 0;

// 注册内容保护方案
int cp_register_ops(const cp_ops_t *ops)
{
    if (g_cp_ops_cnt >= CP_MAX_OPS) {
        return -1;
    }
    g_cp_ops[g_cp_ops_cnt++] = ops;
    return 0;
}

// AVDTP收到Security Control Indication时的处理
void avdtp_handle_security_control_ind(uint16_t stream_hdl, uint8_t cp_type,
                                        const uint8_t *data, uint16_t len)
{
    // 查找对应类型的保护方案
    const cp_ops_t *ops = NULL;
    for (uint8_t i = 0; i < g_cp_ops_cnt; i++) {
        if (g_cp_ops[i]->type == cp_type) {
            ops = g_cp_ops[i];
            break;
        }
    }

    // 不支持的方案，返回错误响应
    if (ops == NULL || ops->handle_control == NULL) {
        avdtp_security_control_rsp(stream_hdl, AVDTP_ERR_NOT_SUPPORTED, NULL, 0);
        return;
    }

    // 透传给对应方案处理，生成响应数据
    uint8_t rsp_buf[256];
    uint16_t rsp_len = 0;
    int ret = ops->handle_control(stream_hdl, data, len, rsp_buf, &rsp_len);

    if (ret == 0) {
        // 处理成功，返回成功响应
        avdtp_security_control_rsp(stream_hdl, AVDTP_ERR_SUCCESS, rsp_buf, rsp_len);
    } else {
        // 处理失败，返回参数错误
        avdtp_security_control_rsp(stream_hdl, AVDTP_ERR_INVALID_PARAM, NULL, 0);
    }
}

Source端发起安全控制请求的封装：

// 内容保护模块发送控制数据
int cp_send_control(uint16_t stream_hdl, const uint8_t *data, uint16_t len)
{
    // 直接调用AVDTP的安全控制请求接口，透传数据
    return avdtp_security_control_req(stream_hdl, data, len, NULL);
}

从代码可以清晰看到，AVDTP层只做转发和类型匹配，所有业务逻辑都在具体的保护方案实现中，完全符合规范定义的透传设计思想。

六、常见开发坑点与最佳实践

6.1 混淆协议框架和具体方案

这是最常见的认知误区：很多开发者以为配置完内容保护服务，AVDTP就会自动完成数据加解密。实际上AVDTP只提供传输通道，加解密、认证、版权控制的所有逻辑都需要上层自己实现，或者集成第三方的方案库。

排查问题时也要分层定位：先通过抓包确认Security Control信令交互是否正常、参数格式是否正确，先排除AVDTP通道的问题；再排查保护方案本身的逻辑问题，比如密钥计算错误、加密模式不匹配、帧格式不对。

6.2 配置参数格式不兼容

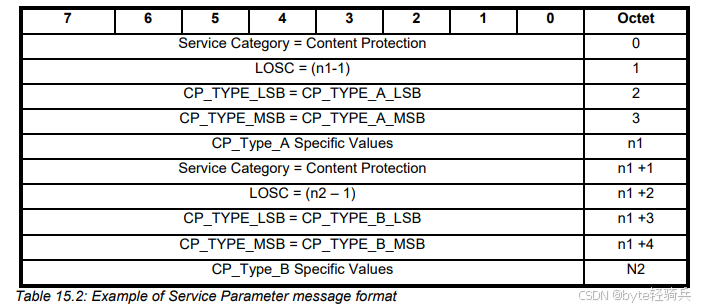

内容保护服务的配置参数有严格的格式要求：先写服务类型编码，再写方案类型，最后是方案专属参数。很多厂商的实现对参数长度、字节序非常敏感，格式稍有偏差就会导致协商失败。

最佳实践：打包参数时严格遵循规范的字节序和长度定义，开发阶段和主流品牌设备做对比测试；解析对端参数时做容错处理，不要严格卡死长度，允许参数包含多余的保留字节，提升兼容性。

6.3 密钥更新与媒体数据不同步

播放过程中更新密钥时，如果控制信令和媒体数据的时序没有对齐，会出现部分数据用旧密钥解密、部分用新密钥，导致音频爆音、视频花屏。

最佳实践：密钥更新请求发出后，等收到对端响应再切换发送端的加密密钥；接收端在收到密钥更新指令后，从下一个关键帧边界开始使用新密钥解密。音频按帧边界切换，视频按IDR帧切换，避免中间数据错乱。

6.4 异常断开后上下文残留

蓝牙连接异常断开时，如果没有及时清理内容保护上下文，重连后可能残留旧的密钥和状态，导致解密失败，甚至出现安全风险。

最佳实践：将内容保护上下文和AVDTP流的生命周期严格绑定，流释放、连接断开时，必须同步调用保护方案的销毁接口，清空所有密钥、状态和缓存数据。

6.5 忽略降级兼容逻辑

不是所有设备都支持内容保护，也不是所有设备都支持高等级的保护方案。如果强制要求启用保护，会导致大量老旧设备无法正常播放，严重影响用户体验。

最佳实践：实现分级兼容逻辑：优先尝试高等级保护方案，协商失败则降级到低等级方案，都不支持则根据业务需求选择无保护播放或者拒绝连接。面向消费级的产品，兼容性的优先级通常高于绝对的安全等级。

七、与其他AVDTP服务的联动

7.1 与复用服务联动

内容保护是流级别的配置，复用服务是通道级别的优化。多个复用的流可以各自独立启用不同的内容保护方案，也可以部分启用部分不启用。复用层只负责传输打包后的加密数据，完全不感知内容保护的存在，两者正交无冲突。

7.2 与恢复服务联动

恢复服务的重传机制针对的是媒体数据包，重传的也是加密后的原始数据，不需要额外处理。接收端重排后统一解密即可，恢复服务和内容保护完全兼容。

需要注意的是，重传会增加数据到达的延迟，密钥切换时要考虑重传队列中的旧数据，避免提前切换密钥导致重传数据解密失败。

7.3 与延迟报告服务联动

延迟报告只统计端到端的传输延迟，和内容保护无关，两者互不影响。内容保护带来的加解密处理延迟会被算进总延迟中，Sink端上报延迟时不需要单独区分。

---

八、测验

**问题：**AVDTP中的内容保护服务的核心作用是什么？它和具体的加密版权方案是什么关系？

参考答案：

AVDTP内容保护服务的核心作用是为各类版权保护方案提供标准化的交互框架和数据承载通道，让不同厂商的设备可以通过统一的流程协商和启用内容保护，而不需要修改AVDTP核心协议。

它和具体加密方案是框架与实现的关系：

1. AVDTP只定义通用交互流程：包括能力发现、流配置协商、Security Control信令透传、生命周期管理这些通用逻辑，不涉及任何具体的加密算法、版权规则和认证逻辑。

2. 具体方案实现保护逻辑：比如SCMS-T、DTCP这些独立的版权保护标准，负责实现具体的设备认证、密钥交换、数据加解密、拷贝控制等功能，借助AVDTP提供的通道完成数据交互。

可以理解为：AVDTP内容保护服务是标准化的插座接口，具体保护方案是插头，只要符合接口标准，不同的插头都可以接入使用。

**问题：**AVDTP内容保护流程中，Security Control信令有什么作用？它有哪些关键特性？

参考答案：

Security Control信令是内容保护控制数据的唯一承载通道，所有和保护相关的控制交互都通过它完成，包括方案初始化参数交互、设备认证、密钥交换、版权信息更新、授权状态查询等。

它的关键特性有四点：

1. 完全透传：AVDTP不解析载荷内容，只负责原样封装和传输，数据格式完全由具体内容保护方案定义，扩展性极强。

2. **可靠传输：**采用请求-响应模型，每条指令都有确认，保证控制信令可靠送达，适合传输密钥、认证数据这类不能丢失的关键信息。

3. **全状态可用：**只要流配置完成，无论流处于就绪、暂停还是播放状态，都可以发送Security Control指令，支持播放中无感知更新密钥和授权。

4. **流级隔离：**每个流的Security Control交互独立，对应各自的保护上下文，多流场景下互不干扰。

问题：SCMS-T和DTCP是蓝牙音视频最常用的两种内容保护方案，它们有什么核心区别？分别适用于什么场景？

参考答案：

两者的核心区别主要在安全等级、实现复杂度和适用场景三个方面：

1. 安全等级：SCMS-T是轻量级拷贝控制方案，以版权标志控制拷贝权限，不做强数据加密，安全等级较低；DTCP是完整的内容保护标准，支持双向设备认证、公钥密钥交换、媒体数据强加密，安全等级很高。

2. 实现复杂度：SCMS-T逻辑简单，控制数据量小，一次交互即可完成配置，几乎没有算力开销，纯软件即可实现；DTCP流程复杂，需要多次认证握手，加解密需要硬件加速，算力和内存开销都大很多。

3. 建流延迟：SCMS-T配置快，几乎不增加建流时间；DTCP认证流程长，会明显增加建流和首帧播放的延迟。

适用场景：

• SCMS-T适合普通蓝牙音乐、有声书、播客这类大众消费级音频场景，兼容性好、开销低，满足基本版权合规要求。

• DTCP适合高清视频、无损高解析音频、付费影视内容这类对版权保护要求高的场景，常见于高端影音设备、车载娱乐系统和专业音频设备。

---
