把 Flameshot 编译进鸿蒙 PC：一次 Qt C++ 截图工具的源码级移植实战

把 Flameshot 编译进鸿蒙 PC：一次 Qt C++ 截图工具的源码级移植实战

欢迎加入开源鸿蒙 PC 社区：https://harmonypc.csdn.net/

欢迎在 PC 社区平台申请新建项目：https://atomgit.com/OpenHarmonyPCDeveloper

适配开源地址：https://atomgit.com/OpenHarmonyPCDeveloper/ohos_flameshot

本文记录将开源截图标注工具 Flameshot 移植到 HarmonyOS PC 的完整过程：放弃 ArkTS 重写、选择源码级交叉编译、解决 Qt 头文件版本匹配、设计文件系统截屏桥、排查真机三连崩。约 90 个上游 C++ 文件原样编译，只新写 3 个平台适配文件。

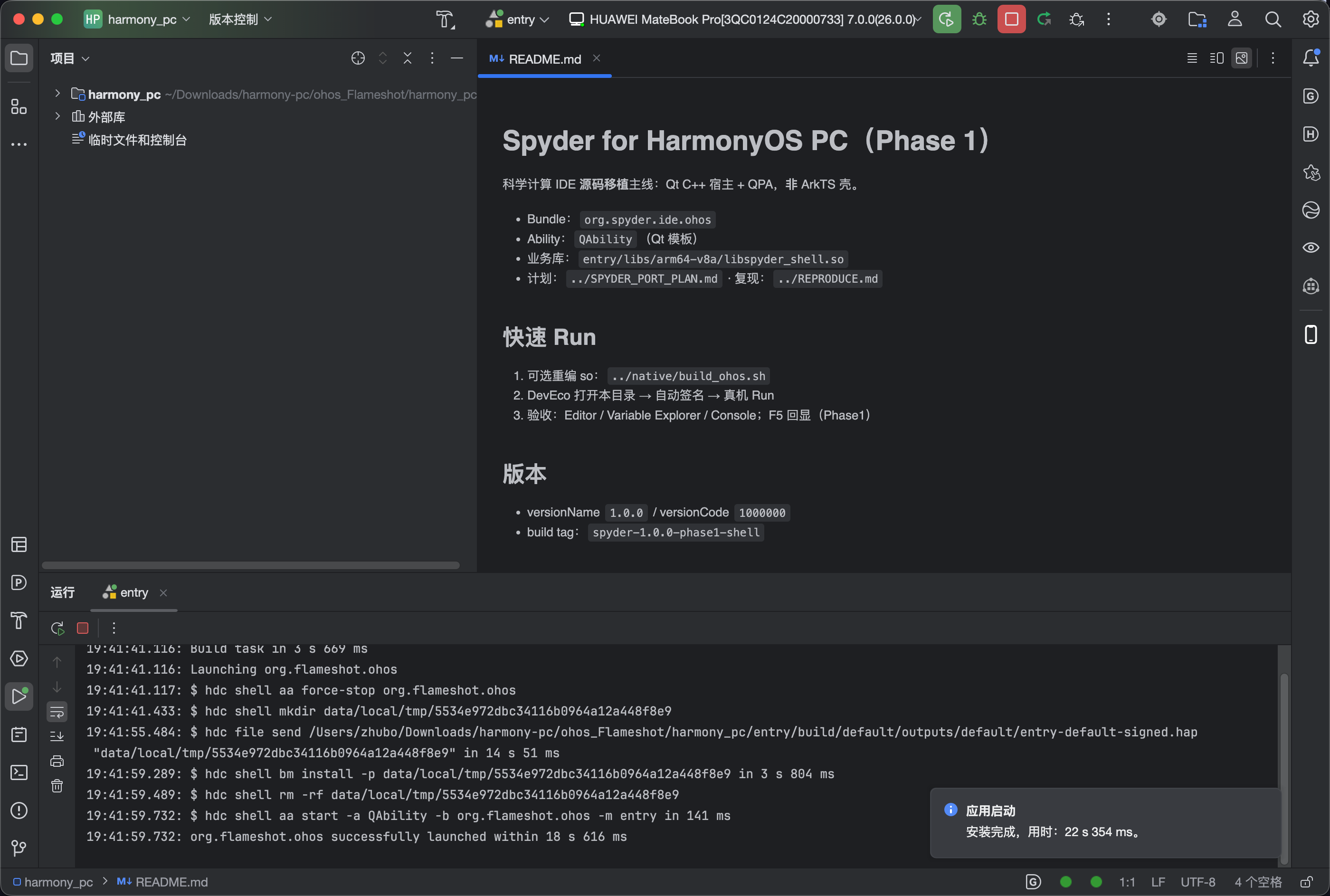

图 0：DevEco Studio 中的工程与构建

一、缘起：截图工具是刚需空白

截图标注工具是桌面生产力的刚需：写文档、报 bug、做评审，都离不开"框一块屏幕、画个箭头、加行字"。鸿蒙 PC 起步阶段，系统截图能力有了，但独立的截图标注工具一直是空白。

Flameshot 是这个领域的标杆开源项目：区域截图、全屏截图、二十种标注工具（铅笔、箭头、矩形、圆、文字、高亮、像素化、计数圆......）、配置面板、上传分享，桌面 Linux 用户几乎人手一个。技术栈是 Qt 5 + C++------这意味着它天然接近"可移植"的那一类桌面应用，前提是目标平台有 Qt 运行时。

而 OpenHarmony 生态恰好有官方的 Qt-for-OpenHarmony 移植：一套 libqohos.so QPA（Qt Platform Abstraction）插件，把 Qt 5.12.12 的 Core/Gui/Widgets/Network 跑在鸿蒙的应用框架上。这条路此前已经在 Spyder（Python IDE）上验证过。

于是问题变成了：能不能把真实的 Flameshot C++ 源码编译进鸿蒙 PC？

二、先回答一个灵魂问题：重写还是移植？

这个项目其实有两个版本。第一版是 ArkTS 重写 ：用 ArkTS + Canvas2D 照着 Flameshot 的功能清单，画了一套自己的截图标注界面。那一版跑是能跑的，但每写一行都于心不安------它没有编译任何一行 Flameshot 上游代码，只是照抄了需求清单。上游修一个 bug、加一个工具，重写版都无福消受；上游演进三年，重写版就落后三年。

"移植"和"重写"是两个完全不同性质的工程：

	重写	移植
代码血缘	无	上游源码原样编译
跟进上游	不可能	定期同步
工作量重心	把功能重新实现一遍	把平台差异抹平
验收标准	"功能像不像"	"是不是它本体"

公平地说，重写版也不是全无价值------它验证了"截图标注在鸿蒙上技术上可行"，也摸清了权限申请、覆盖层渲染这些平台特性。但它每次演示能证明的只是"我可以做一个像它的东西"；而移植版证明的是"Flameshot 在这里"。前者是仿品，后者是本体。社区要的是生态里的 Flameshot，不是某位开发者的个人作品。

所以第二版推倒重来，定下一条铁律：除平台底层（进程入口、截屏后端、系统通知）外，不改任何一行上游逻辑。这个决定塑造了后面所有的技术选择。

三、技术路线：Qt-for-OpenHarmony + 交叉编译

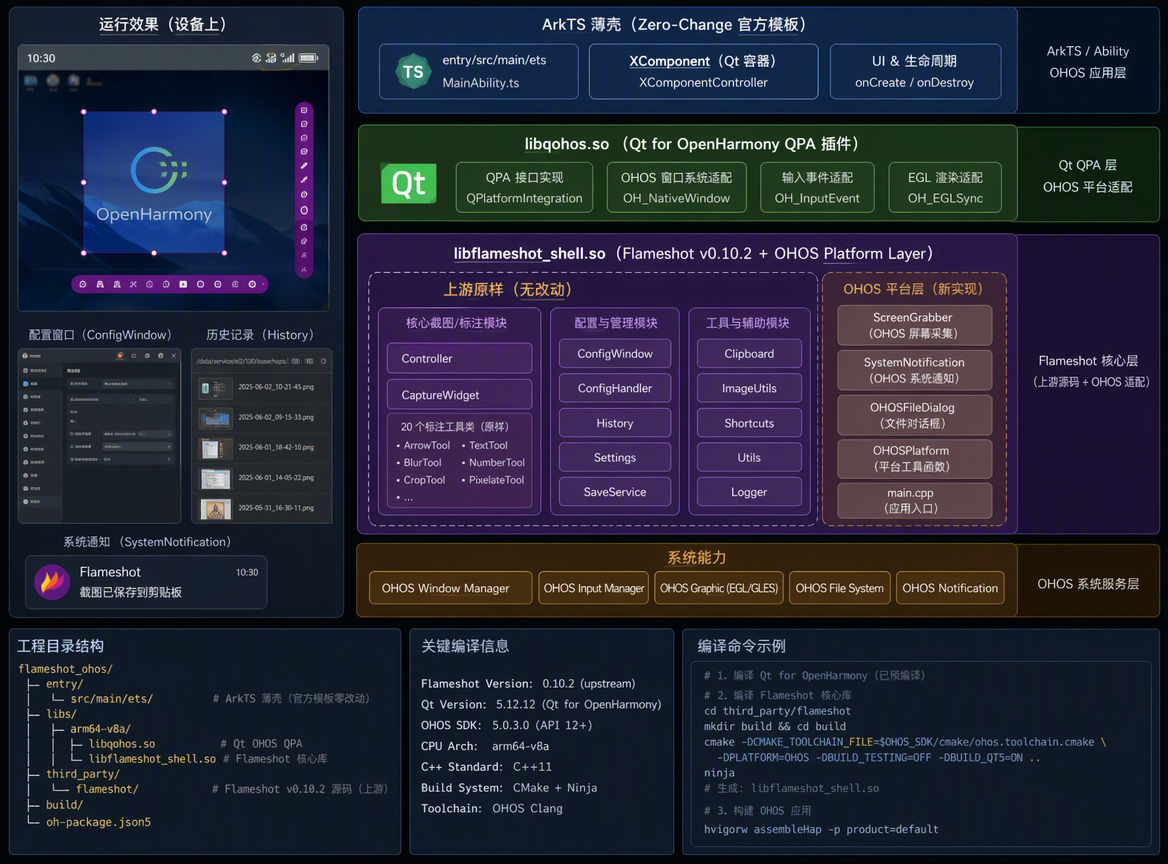

整体架构是四层叠加：

选 v0.10.2 有讲究：这是 Flameshot 最后一个 Qt5 版本。上游 master 已经在向 Qt6 迁移，而 OHOS 上的 Qt 运行时是 5.12.12------锁 v0.10.2 才能和运行时版本对齐。

上游源码放进 native/vendor/flameshot/，连同它自带的三个 bundled 依赖（singleapplication、spdlog、Qt-Color-Widgets）一起，一个字节都不动。版本管理的原则是：vendor 目录是上游的领地，我们的代码只住在隔壁。

四、最关键的一个决策：头文件必须精确匹配到 5.12.12

这是整个项目里最值得单独成章的一节，因为它直接决定移植的成败。

前车之鉴来自 Spyder 项目：HAP 内的 Qt runtime 是 5.12.12 ，而本机交叉编译时最顺手用的是 Homebrew 的 qt@5（5.15.19 ）头文件。用 5.15 头文件编译、链接 5.12 运行库，会撞上一个非常阴险的坑：QString::arg() 在 5.15 里走 QtPrivate::argToQString(QStringView, ...) 模板快路径，这个符号在 5.12.12 的 libQt5Core.so 里根本不存在------编译链接全部成功，运行时 dlopen 直接 SIGABRT。

Spyder 当时的对策是业务代码里禁用 .arg()。但这招在 Flameshot 上行不通：.arg() 在上游代码里用得遍地都是（Controller、ConfigHandler、FileNameHandler......），逐个改掉等于篡改上游逻辑，违背了第二节定下的铁律。

解法是让编译环境回到 5.12.12 时代 ：用 aqtinstall 下载官方真实的 Qt 5.12.12，从 macOS framework bundle 里把 QtCore/QtGui/QtWidgets/QtNetwork 的 Headers 和配套的 moc/rcc/uic 三个工具抽出来，入库到 native/qt5.12.12-headers/ 和 native/qt5.12.12-tools/（合计 19MB，纯头文件，不含库）。

pip install aqtinstall
aqt install-qt mac desktop 5.12.12 clang_64 -O /tmp/qt5122
# 注意：framework 里的 Headers 是符号链接，复制必须用 cp -RL 解引用，
# 否则拷进仓库的只是一堆空壳链接

用这份版本精确匹配的头文件编译，上游的 .arg() 调用自然走 5.12 时代的老符号------这些符号在 5.12.12 的 .so 里都存在。一行上游代码都不用改。

这个决策的本质是：与其修改代码去迁就环境，不如把环境复原成代码出生时的样子。 后者才是"移植"的正统做法。

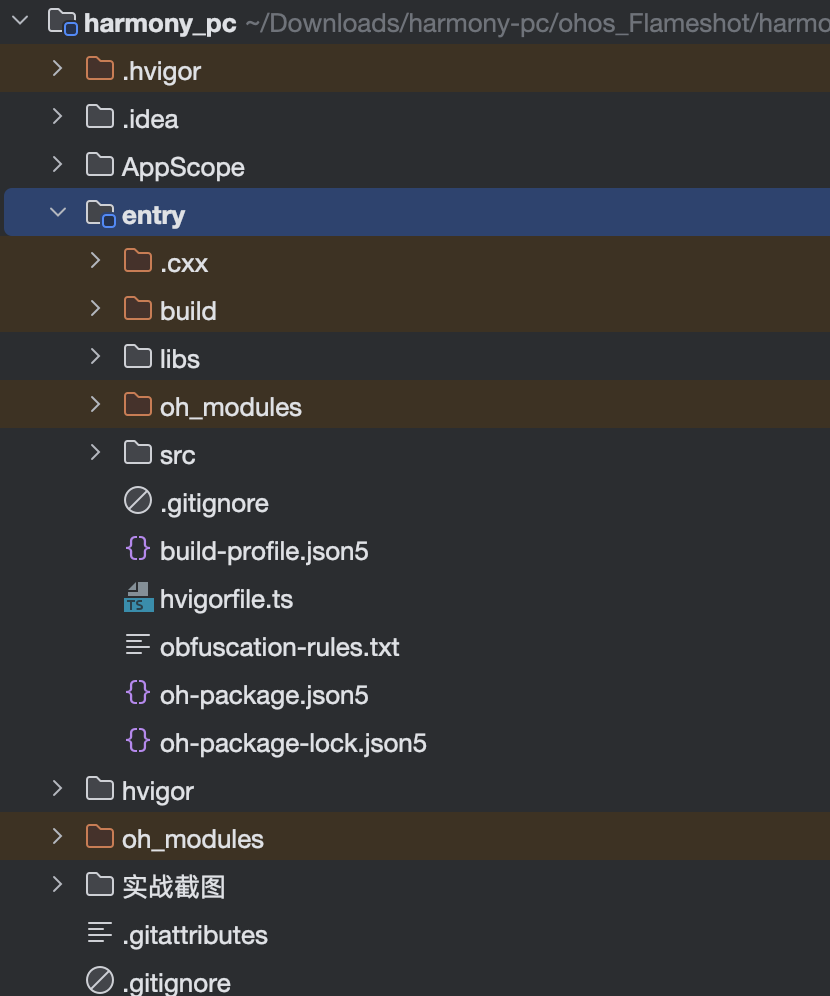

图 1：工程配置细节

五、只新写三个文件：替换矩阵

全项目 OHOS 侧新写的代码只有三个文件，每一个都对应一项 OHOS 没有的桌面系统能力：

上游文件	替换为	为什么
src/main.cpp（约 500 行）	ohos/main_ohos.cpp	除 45 行 GUI 启动分支外，剩下 400+ 行是 CLI 参数解析，且每条命令都通过 D-Bus 给已运行实例发消息。OHOS 没有 D-Bus，HAP 拉起时 argv 恒为空，CLI 分支永远走不到。保留的 GUI 分支逻辑照抄，只去掉 DBus 服务注册
src/utils/screengrabber.cpp	ohos/screengrabber_ohos.cpp	上游按平台调 X11/GDI/macOS 截屏，Wayland 下走 portal 的 DBus + 临时文件 模式。OHOS 都没有，新实现复刻同一种"平台 IPC + 临时文件"结构（见下节）。类声明 screengrabber.h 完全未改
src/utils/systemnotification.cpp	ohos/systemnotification_ohos.cpp	上游走 D-Bus 通知服务。改为 qInfo() 日志 + 上游本就存在的安全空操作路径

另有几组文件直接不编译 ，且每一处都有充分理由：flameshotdbusadapter、dbusutils、request（DBus proxy，只服务于已替换的 CLI 路径）、整个 src/cli/ 目录（同上）、external/QHotkey（上游 CMake 自己就用 IF(APPLE) 门控，非 macOS 平台从来不编它）。

没改动任何一行 的部分：capturewidget.cpp（标注画布主逻辑）、全部 20 个标注工具类、src/config/* 全部配置面板、controller.cpp、confighandler.cpp、Qt-Color-Widgets 的色轮、singleapplication------约 90 个文件原样通过交叉编译。

这个"替换矩阵"的价值在于：它让"改了什么、没改什么"变成一份可审计的清单，而不是一笔糊涂账。

六、截屏桥：不发明轮子，复刻上游的 IPC 模式

Flameshot 的核心入口是"抓取全屏 → 进入标注"。C++ 业务代码跑在 Qt 事件循环里，而 OHOS 的截屏能力 @ohos.screenshot 是 ArkTS-only API，跑在 QAbility 的 JS 线程------两边的世界互相够不着。

上游 Wayland 分支的处理方式给了蓝本：DBus 请求 → 等 Response 信号 → 临时文件落盘 → QPixmap(uri) 读回。OHOS 版把 IPC 手段换成纯文件系统，协议逐步骤对应：

1. C++ 侧 ScreenGrabber::grabEntireDesktop() 写请求文件 flameshot_bridge/req_<timestamp>.json（$HOME 在 main_ohos.cpp 里 setenv 指向沙箱 filesDir）；
2. ArkTS 侧 FlameshotScreenshotBridge.ets 以 60ms 间隔轮询，发现请求后：检查 CUSTOM_SCREEN_CAPTURE 权限（user_grant，弹窗授权）→ 调 screenshot.capture() → ImagePacker 编码 PNG → 写 res_<id>.png + .done 标记；
3. C++ 侧用 QEventLoop 每 15ms 轮询等 .done（不阻塞 Qt 事件循环），QPixmap(path) 原生加载，删临时文件；
4. 8 秒超时或 .err 标记 → 返回空 QPixmap，走上游原有的失败分支。

选纯文件系统而不是 NAPI，是刻意的权衡。NAPI 桥接理论上更快、更"正统"，但它引入 C++/ArkTS 双向类型声明、线程安全和编译耦合，排查问题时还得靠日志反推。文件 IPC 零依赖，且天然可观测 ：hdc shell 进沙箱目录，req_*.json、res_*.png、.done、.err 四种文件肉眼可查------截图链路哪一步断了，ls 一下就知道。桥的两侧代码各不到两百行，剩下的全是上游逻辑。

顺带一提轮询参数的选择：ArkTS 侧 60ms 是权限弹窗和编码耗时容忍下的从容值，C++ 侧 15ms 配合 QEventLoop 是为了在等待期间仍能处理 Qt 事件（覆盖层的动画、光标更新不能停）。两边的间隔都不是拍脑袋，是"响应够快又不空转"的平衡点。

七、交叉编译与 ABI 护栏

构建脚本 build_ohos.sh 用 OHOS NDK 的 clang 交叉编译 ARM64 产物，CMakeLists.txt 里除了常规配置，还埋了一道护栏 ：链接完成后自动 nm 扫描产物，检出 QtPrivate::argToQString 符号直接 fail，报"头文件路径配错了"。

护栏的意义是把第四节那个阴险坑从"运行时炸"提前到"构建时拦"。经验类的东西不固化成机器检查，下一个复现的人还会再踩一遍。

产物 libflameshot_shell.so 的动态依赖干净利落：仅 Qt5 Core/Gui/Widgets/Network + libc++_shared + libc，无 DBus、无 Svg 残留。打进 HAP（Qt runtime 五个 .so 共约 120MB，加上业务库，整个 HAP 约 446MB），hvigorw assembleHap 一次通过。

签名有个 DevEco 的老坑值得复述：自动签名生成材料后，build-profile.json5 里 products[].signingConfig: "default" 这个引用字段不会自动填，留空的话 SignHap 步骤被静默跳过，装到设备上的永远是 unsigned 包。

八、真机三连崩：每个 SIGABRT 都是一堂课

真机首启，SIGABRT。此后连崩三次，每次都是"编译期完全发现不了、只有真机能暴露"的问题------这也是交叉移植最迷人的地方。

第一崩：.hpp 不被 moc 扫描。 Qt-Color-Widgets 的头文件用 .hpp 后缀，而 CMake 里 moc 扫描的 glob 是 file(GLOB _hdrs "${_dir}/*.h")------只认 .h。color_wheel.hpp 里的 Q_OBJECT 和 signals: void mouseReleaseOnColor(QColor); 从未被 moc 处理，signal 的实现体是 moc 生成的，没生成等于这个符号永久缺失，dlopen 阶段 relocation 失败。修复只需把 glob 改成同时匹配 *.h *.hpp。这类问题的恶在于：缺失是静默的，编译、链接全绿。

第二崩：被平台门控排除的文件，头文件却进了 moc。 这是最有教学价值的一崩。globalshortcutfilter.h/.cpp 是上游 Windows 专属 代码，上游用 IF (WIN32) 门控，OHOS 上两处都不生效，本该完全无关。但我们的 moc 扫描是"目录下所有头文件无差别扫"，它和 controller.h 同目录，被一起扫了。这个类含 Q_OBJECT，moc 生成的实现体成了该类虚表的 key function 编译单元；而它唯一的真实虚函数 nativeEventFilter 定义在那个被排除的 .cpp 里------虚表里留下一个悬空符号。共享库链接默认不校验未解析符号，链接不报错；运行时 dlopen 才炸。

教训被固化成一条可执行的操作：给同类移植提前跑

grep -rn "IF (WIN32)\|IF (APPLE)\|IF(WIN32)\|IF(APPLE)" */CMakeLists.txt

把所有平台门控文件对逐一加入 moc 排除名单。

第三崩：SingleApplication 的 ::exit() 被沙箱击杀。 上游用跨进程 QSharedMemory 做单实例检测，QSharedMemory::create() 在 OHOS 沙箱里几乎必然失败，失败路径 abortSafely() 会调 ::exit(EXIT_FAILURE)------而鸿蒙的 appspawn 不允许沙箱进程自行 exit ，检测到直接 SIGABRT（hilog 里 [appspawn_server.c] Unexpected call: exit）。

修复没有动 vendor 代码。上游对这类受限平台早有先例：构造函数开头就有 #if defined(Q_OS_ANDROID) || defined(Q_OS_IOS) 的早退分支，退化为普通 QApplication。我们在自己的 main_ohos.cpp（本来就是新写的平台入口）里直接构造 QApplication，效果等价于给 OHOS 开了同一个后门。何况一个 HAP bundle 本来就只有一个进程实例，这层保护本就是防御纵深，不是承重墙。

排查方法论 ：三崩的定位全部依赖真机 hilog -x 抓 LastFatalMessage/fault thread，而不是 nm 静态符号比对。Qt 5.12 大量使用符号版本控制（symbol@Qt_5 vs symbol@@Qt_5），静态比对误报极多；设备上跑出来的 dlopen/appspawn 真实校验才是权威。

三崩复盘有个共同规律：没有一个是 Flameshot 业务逻辑的 bug 。.hpp 后缀是 Qt-Color-Widgets 的选择，平台门控是上游的工程习惯，::exit() 是 SingleApplication 的错误处理设计------它们在自己的原生环境里全部正确，只是在交叉编译 + 沙箱的组合下才显形。这正是源码移植的真实战场：你的敌人从来不是上游代码，而是两套世界之间没对齐的假设。

三崩修完，进程稳定运行，不再崩溃。

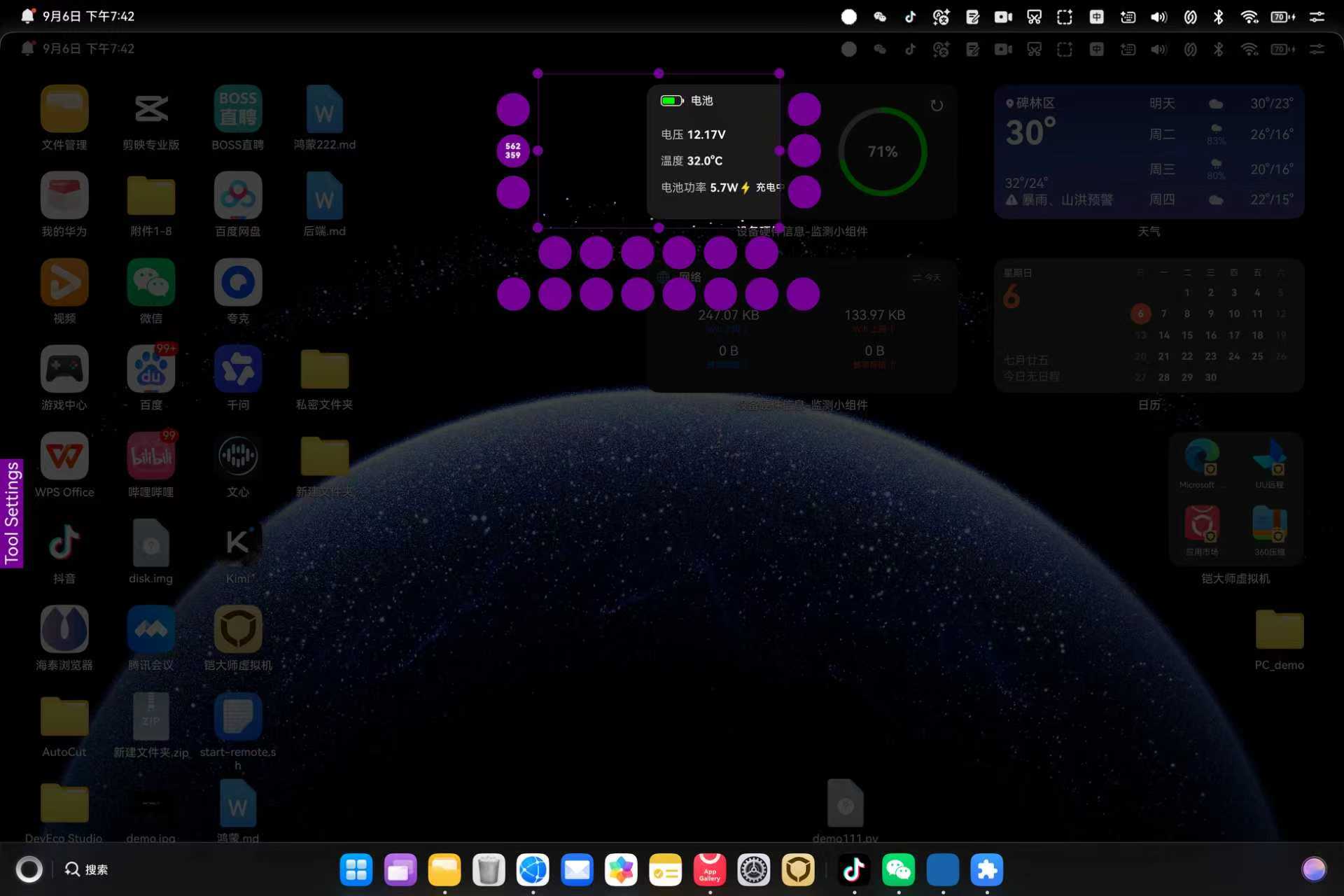

图 2：真机启动，截图覆盖层激活

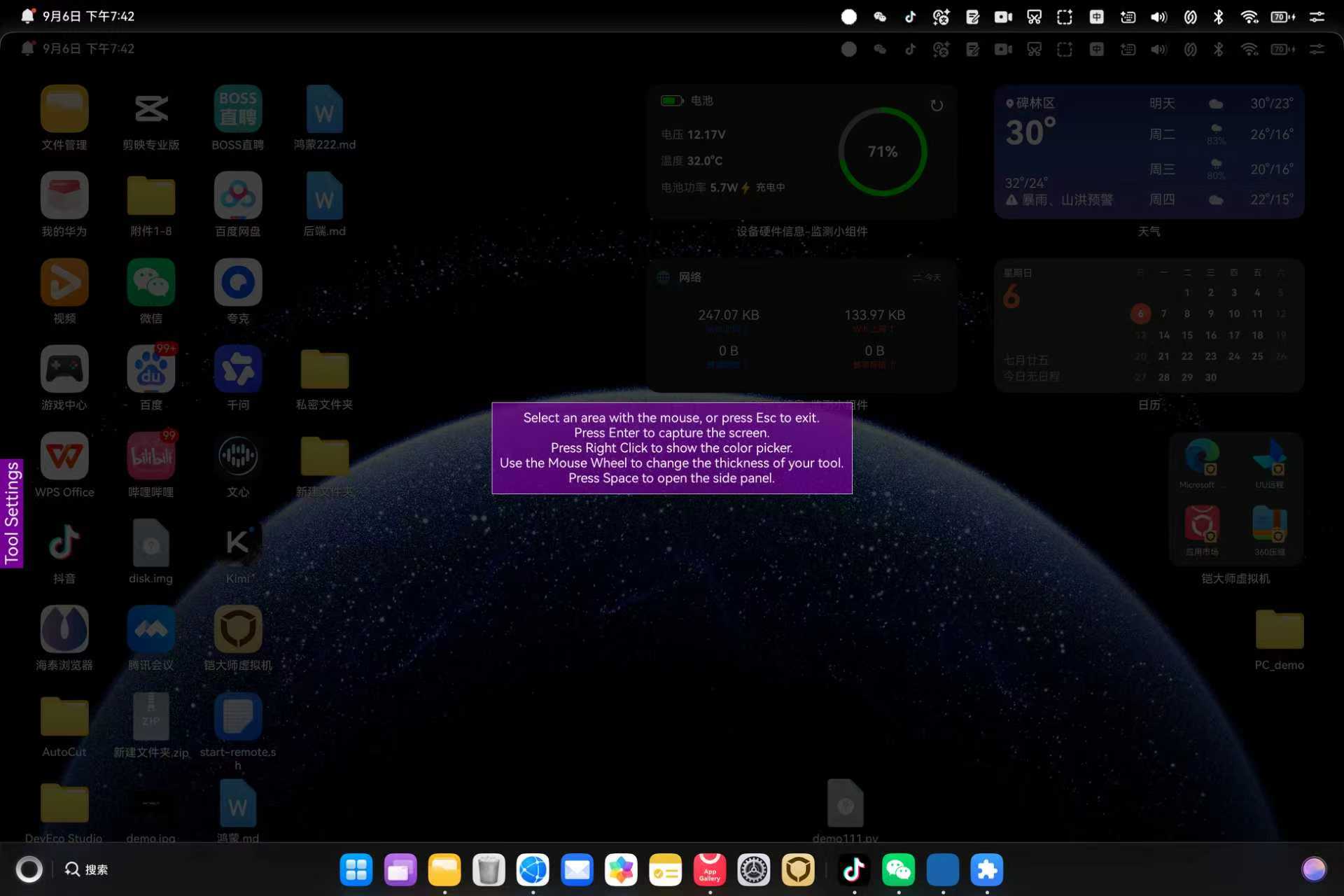

图 3：全屏覆盖层（蒙灰状态）

九、真机验收：从安装到覆盖层

真机安装 bm install 一次通过，桌面出现 Flameshot 图标，bm dump 确认版本 0.10.2------和上游 tag 一致，这就是源码级移植的底气。

启动后由于 OHOS 没有 QSystemTrayIcon，main_ohos.cpp 里做了一个等价行为：启动即调用一次 startVisualCapture()，相当于桌面平台"点一下托盘图标"。于是应用一拉起就进入截图状态：全屏蒙灰的 CaptureWidget 覆盖层铺满桌面------这正是上游标注画布的真实渲染，包括选区高亮、尺寸指示、工具面板。

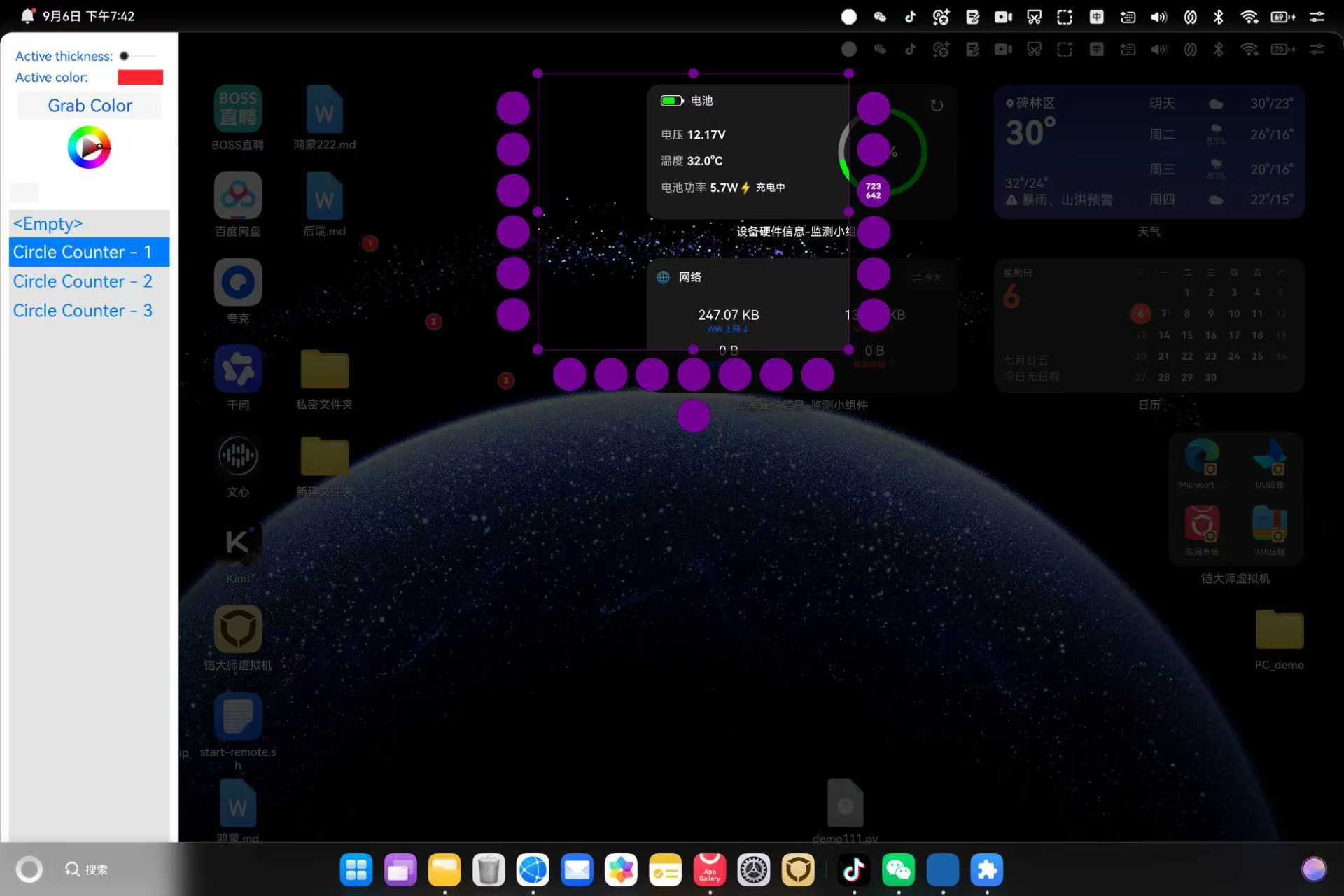

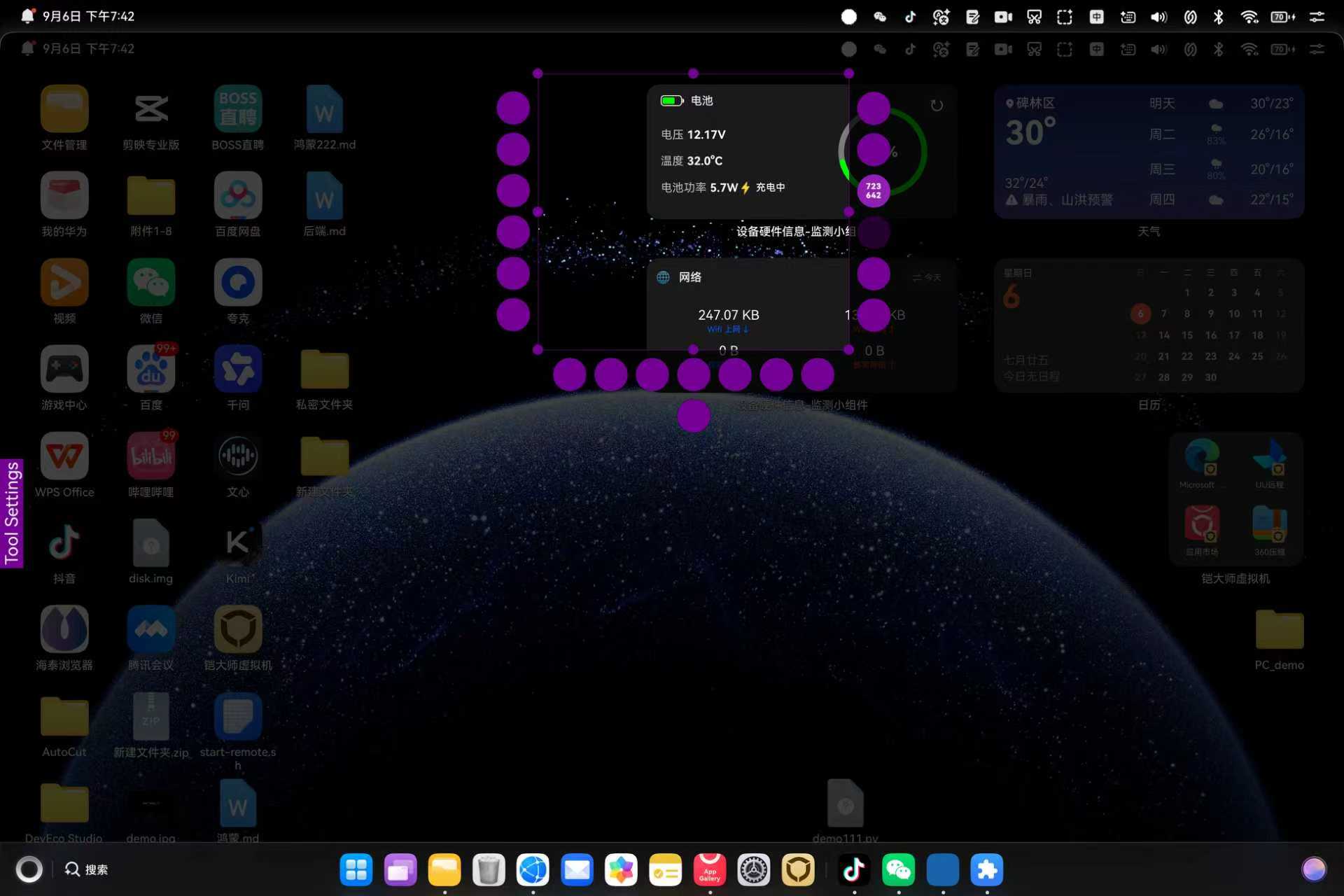

图 4：区域选择中的覆盖层

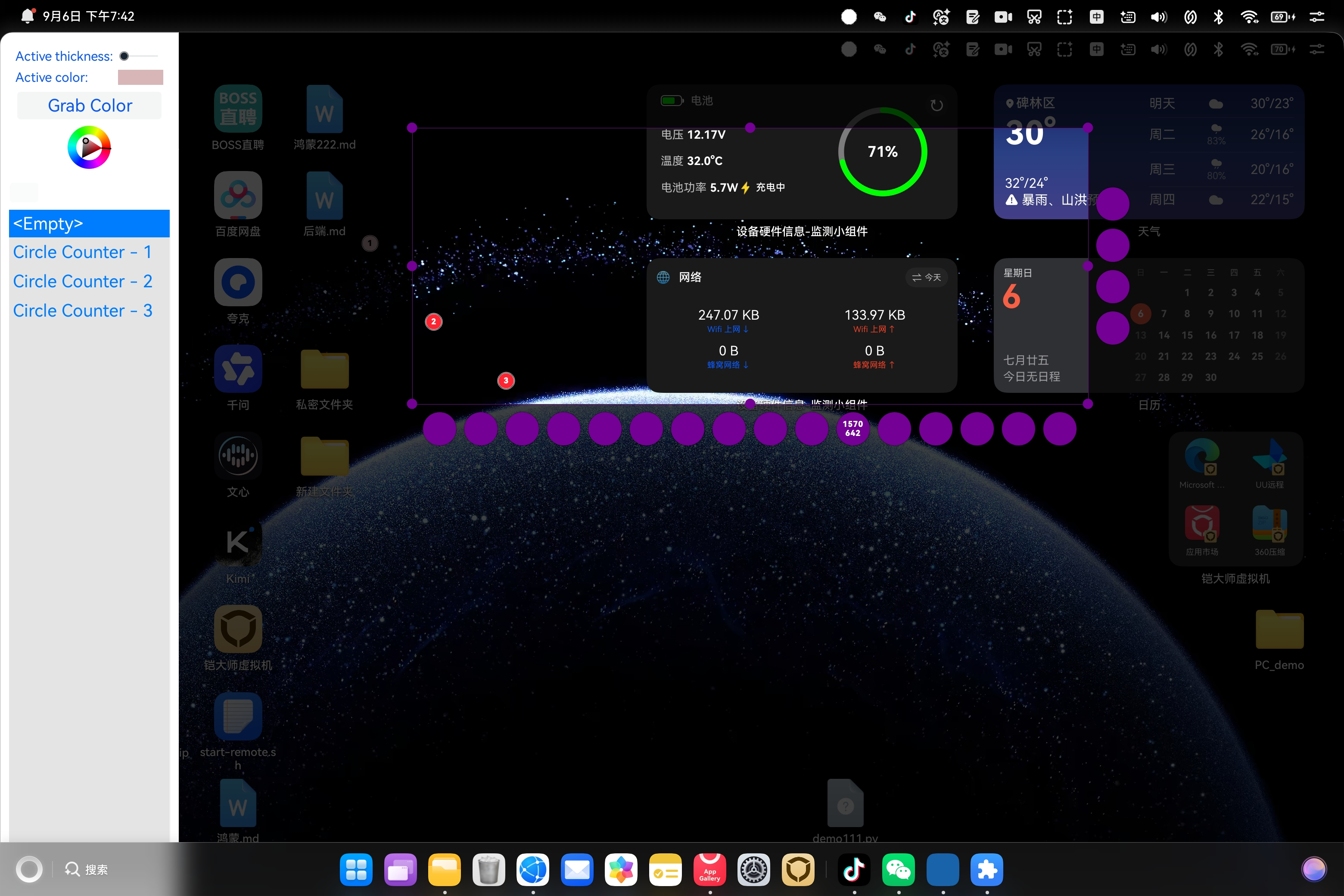

图 5：选区与标注状态

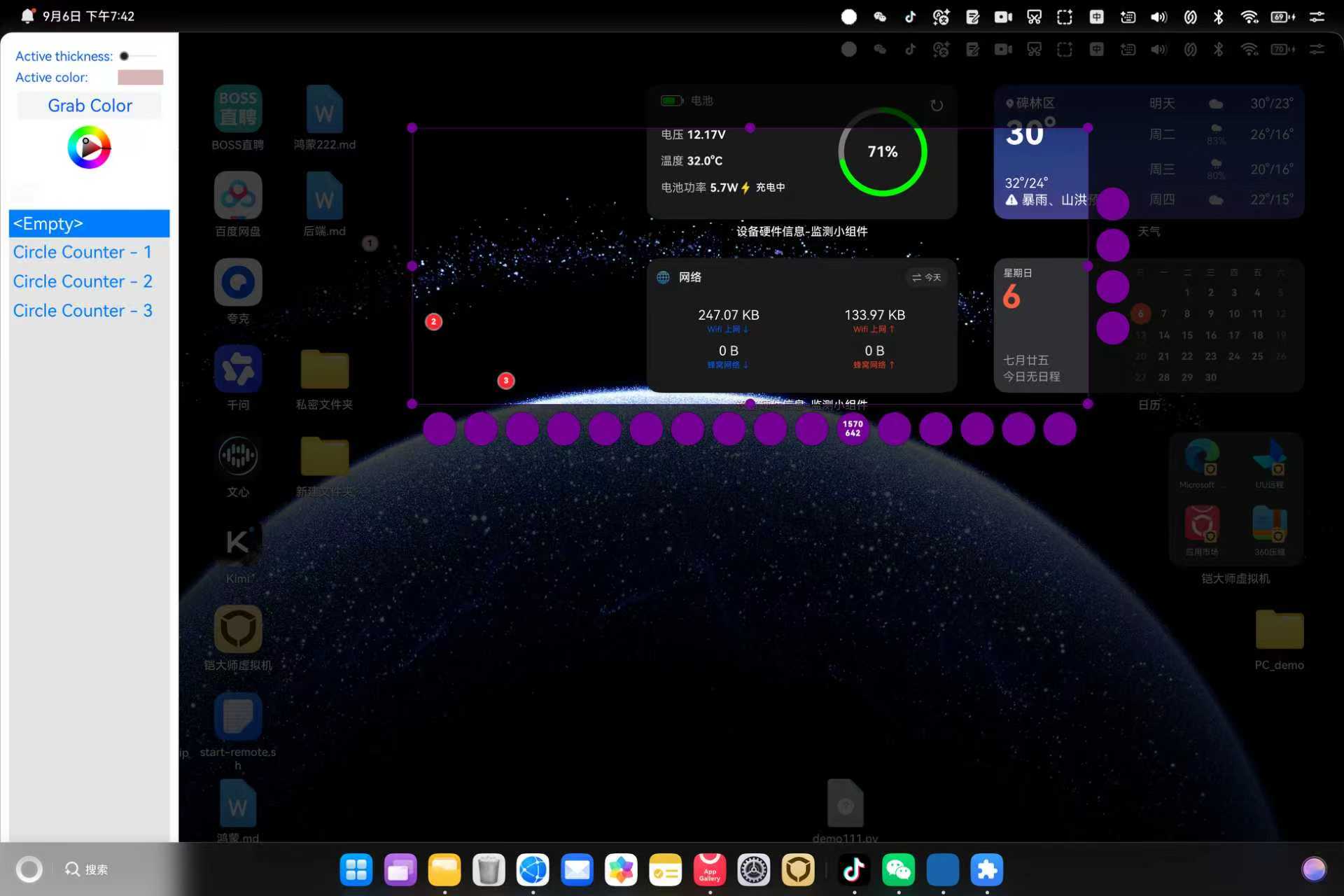

图 6：标注工具在真机上的实际效果

覆盖层能渲染、能交互，意味着 CaptureWidget 这个上游最核心的组件（约三千行标注画布逻辑）在 OHOS 的 Qt QPA 上真实跑通了；剩下的标注工具、保存、复制走的是同一套画布事件流，逐项验收在推进中。

十、诚实清单：哪些地方打了折

移植报告不说漂亮话，以下限制如实列出：

限制	原因	影响
工具栏图标空白	上游图标全是 .svg，OHOS Qt runtime 没有 libQt5Svg.so	按钮可点、功能可用，只是看不到图标；后续可做 svg→png 转换
单实例保护退化	QSharedMemory 沙箱不可用	HAP 机制本身保证同 bundle 单进程，实际无感
系统托盘	libqohos QPA 不支持 QSystemTrayIcon	用"启动即截图"等价替代
Imgur 上传 / 桌面文件 / 终端启动器	OHOS 无 .desktop 生态	保留上游真实代码，优雅降级为不可用，不崩溃

注意这些限制的共同策略：能不删上游代码就不删。降级要优雅------功能缺失可以接受，崩溃和报错刷屏不能接受。

十一、写在最后

回头看，Flameshot 移植最有复用价值的是三个判断：

1. 先问"重写还是移植"，再动手。 两者工作量可能相近，但产出的性质完全不同：移植产出的是"Flameshot 本体在鸿蒙上"，重写产出的是"另一个长得像它的应用"。
2. 版本不匹配时，复原环境而不是修改代码。 下载官方 Qt 5.12.12 头文件花十分钟，换回的是"上游代码零改动"的完整承诺。
3. moc 扫描要显式排除平台门控文件。 条件编译和"无差别目录扫描"是天敌，链接器不报错不代表没问题，真机 dlopen 才是终审。

约 90 个上游文件原样编译、3 个新写平台文件、446MB 的 HAP、真机稳定运行------这份清单对下一个想移植 Qt 应用的团队，应该是块有用的敲门砖。鸿蒙 PC 的生态，就是这样一个应用一个应用堆出来的。

---

常见问题 FAQ

Q1：为什么宁可下载老版 Qt 头文件，也不改上游的 .arg() 调用？

.arg() 在上游代码里遍地都是，逐个改掉等于篡改上游逻辑，破坏"移植"的定义；而且用 5.15 头文件编出来的代码链接 5.12 运行库，dlopen 必炸。下载官方 5.12.12 头文件只花十分钟，换回的是上游代码零改动的完整承诺------复原环境比修改代码便宜得多。

Q2：截屏桥为什么用文件系统轮询，不用 NAPI？

NAPI 引入双向类型声明、线程安全和编译耦合；文件 IPC 零依赖，且天然可观测------hdc shell 进桥目录 ls 一下，req_*.json、res_*.png、.done、.err 哪个缺了，链路断在哪一步一目了然。截图场景对延迟不敏感（用户感知的是画笔不是毫秒），简单性完胜。

Q3：工具栏图标是空白，是不是坏了？

没坏。上游图标全是 .svg，渲染需要 libQt5Svg.so，OHOS Qt runtime 没有这个库。按钮本身可点击、标注功能完全可用，只是看不到图标。后续可以做 svg→png 转换修复------那也是整个移植里唯一可能要动上游资源文件的地方。

Q4：为什么装完包有 446MB？

Qt runtime 占绝对大头：libqohos.so（QPA）149MB + Qt5 五件套 125MB。真实 Flameshot 业务代码编译出来只有 4.1MB。这是 Qt 路线的固有代价------要跑真 C++ 源码，就得带整个运行时。
