#实现"视频上看得见的洪水淹没预演"：视频数字孪生完整实践
摘要：水利部数字孪生流域建设要求具备"预报、预警、预演、预案"四预能力，其中"预演"最直观也最难做------如何让淹没分析的结果"长"在真实视频画面上？本文完整记录笔者用 Vue 3 + TypeScript + Vite + Canvas 从零实现一套"实景指挥系统"Demo 的全过程：底图清洗、岸线几何标定、动态水面渲染、水文过程驱动、AR 标注联动、实时视频流接入，以及一路踩过的坑。全文配效果图与核心代码，工程源码结构在文末给出。
一、背景：为什么要在视频上做淹没分析
传统洪水风险分析的成果是静态专题图：淹没范围、水深分级、到达时间......都对，但非专业人员看不懂，指挥人员用不上。数字孪生流域要解决的就是这个问题------把模型算出来的淹没过程，叠加到真实场景上正向演绎：水位涨到 7.3 m 警戒线时哪些滩地先淹、涨到 8 m 保证水位时哪些房屋被围、洪水多久漫过码头......一眼看清。笔者参考了某实景指挥系统的效果（高点视频为底、AR 水情标注、预演时河水上涨漫岸），决定用前端技术栈复刻并工程化一套可交互的 Demo，目标有三：

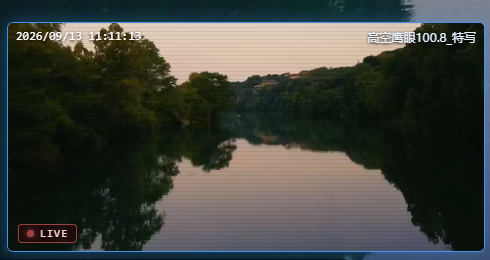

- 真实感 ：真实视频画面做底、真实系统时间、特写机位是实时播放的视频流；2. 科学性 ：淹没范围由水位过程驱动（演示用余弦演进 + 水位-流量定线，生产可无缝替换为水动力模型输出）；3. 工程化：Vue 3 + TS 组件体系、数据服务适配层（mock/api 可切换）、可导出预演报告。
二、总体架构

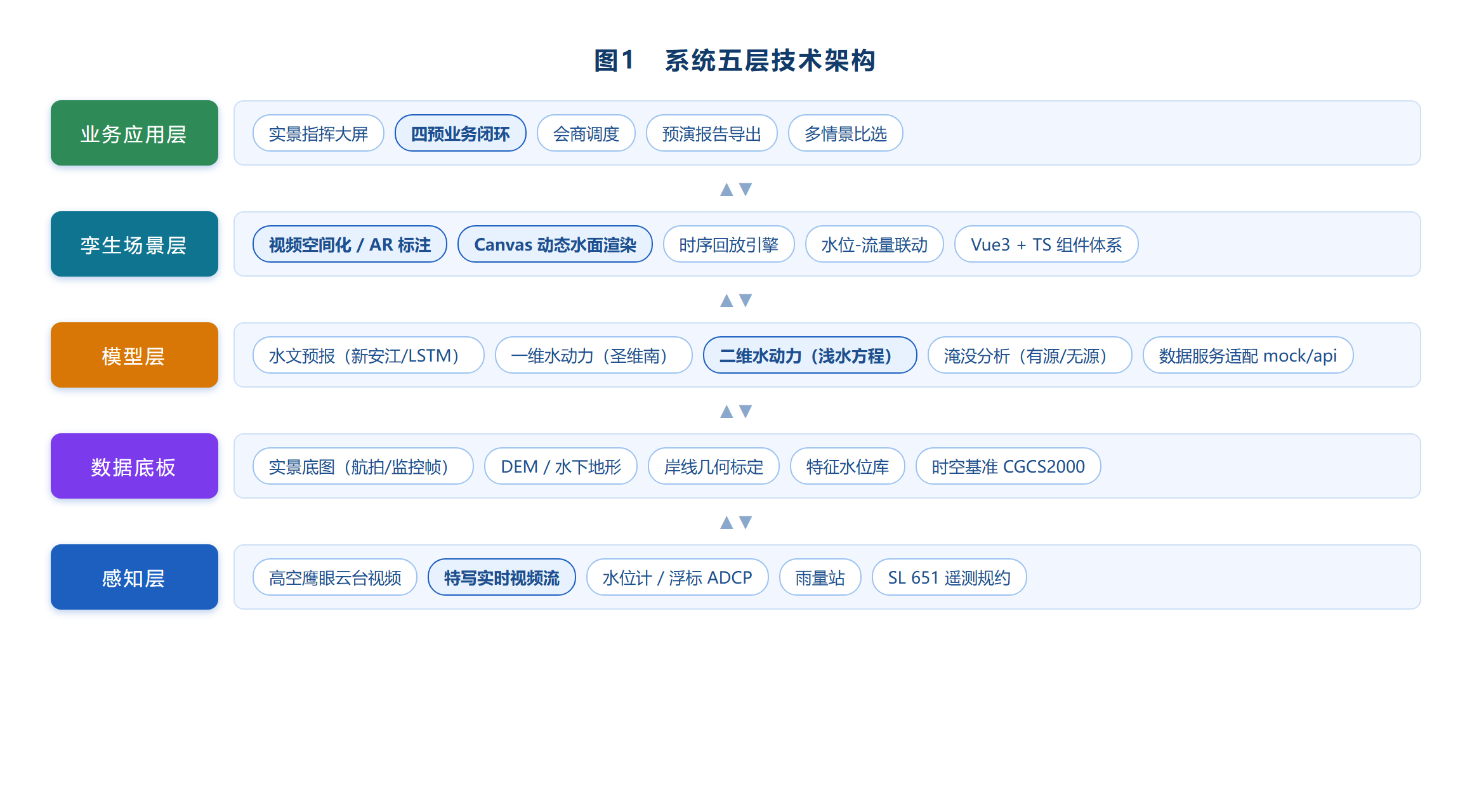

系统按数字孪生流域的通行分层组织，Demo 重点实现"孪生场景层"：

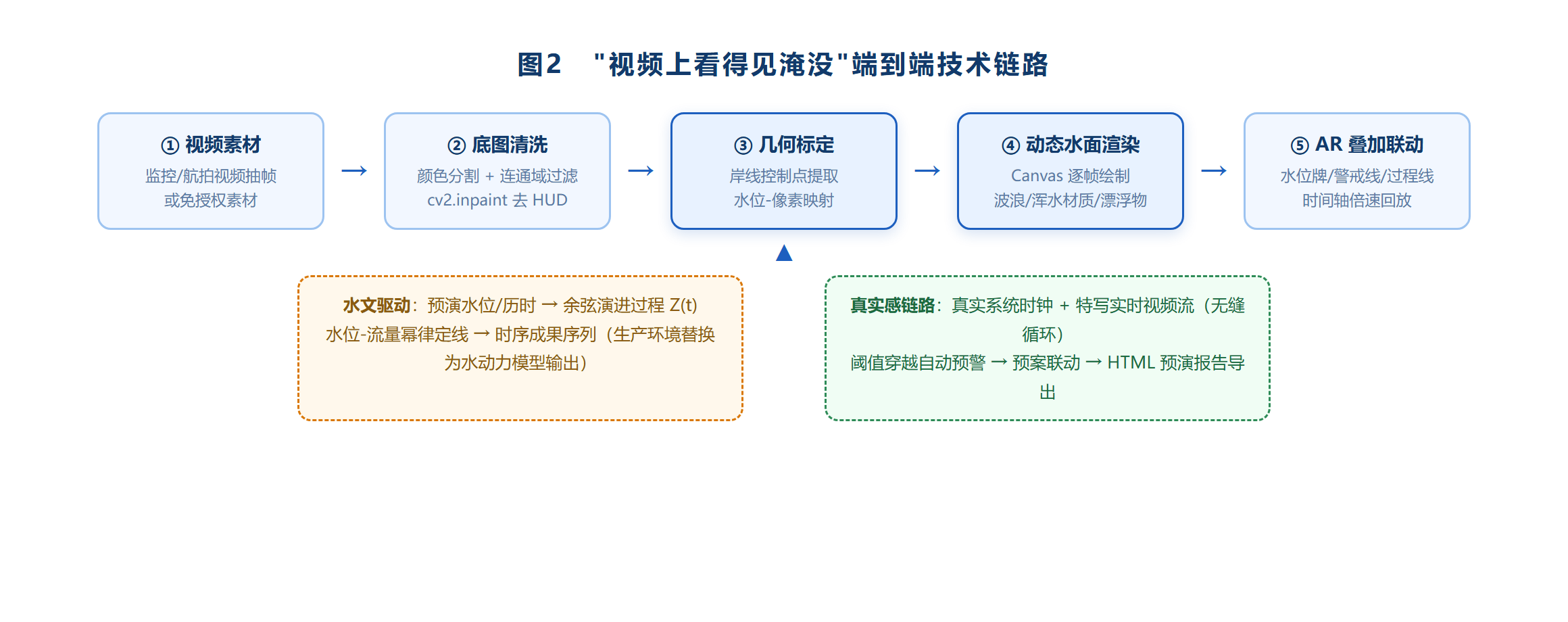

端到端的技术链路如下，本文第三节按此顺序展开：
三、关键实现
3.1 底图：从带 HUD 的视频帧到干净实景

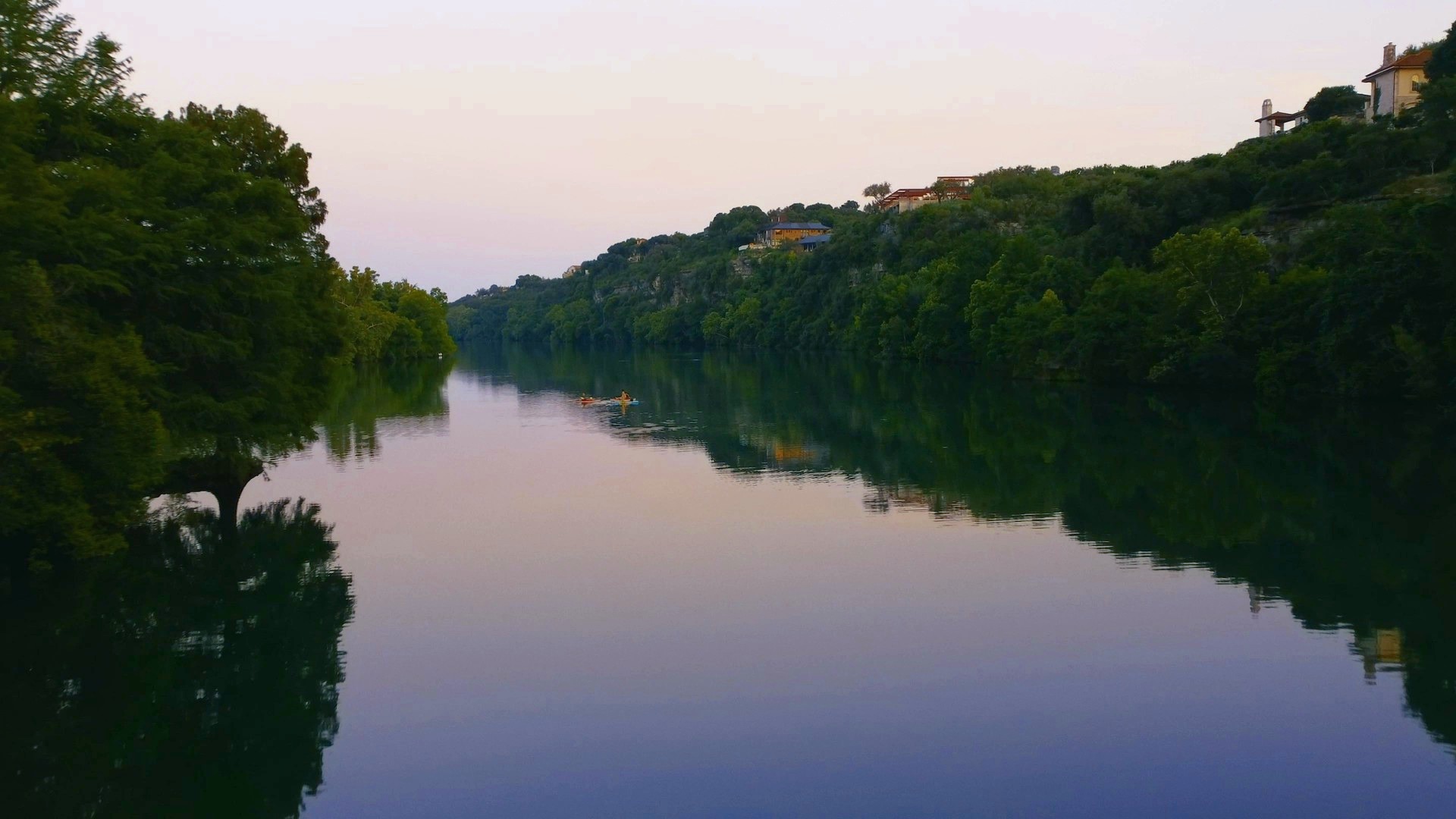

第一版底图取自真实项目视频抽帧，但画面上叠满了原系统的 AR 面板（水位牌、流速框、警戒线......），直接拿来当底图会出现"双层 HUD"。清洗思路是颜色分割 + 连通域过滤 + 图像修复 ：pythonimport cv2, numpy as npimg = cv2.imread("frame.jpg")hsv = cv2.cvtColor(img, cv2.COLOR_BGR2HSV)H, S, V = hsv[:,:,0].astype(int), hsv[:,:,1].astype(int), hsv[:,:,2].astype(int)mask = np.zeros(img.shape[:2], np.uint8)# 强青色 HUD 图形 / 品红特征线 / 亮黄警戒线 / 红色目标框mask |= ((H >= 80) & (H <= 102) & (S > 120) & (V > 150)).astype(np.uint8) * 255mask |= ((H >= 142) & (H <= 168) & (S > 100) & (V > 140)).astype(np.uint8) * 255mask |= ((H >= 21) & (H <= 32) & (S > 150) & (V > 170)).astype(np.uint8) * 255mask |= (((H <= 7) | (H >= 173)) & (S > 130) & (V > 140)).astype(np.uint8) * 255# 连通域过滤：面积过大的连通块是场景本体（水面/天空），不能修num, labels, stats, _ = cv2.connectedComponentsWithStats(mask, 8)clean = np.zeros_like(mask)for i in range(1, num): area = stats[i, cv2.CC_STAT_AREA] if 6 < area < 60000: clean[labels == i] = 255clean = cv2.dilate(clean, np.ones((3, 3), np.uint8), iterations=2)result = cv2.inpaint(img, clean, 5, cv2.INPAINT_TELEA)两个经验值很重要：阈值要收紧 （第一版掩膜覆盖了 47% 像素，把水面天空全抹了）；半透明面板填充色饱和度低、颜色法抓不到 ，需要第二遍按残留面板的矩形区域定向 inpaint。后来为了更好的观感，底图换成了免授权航拍素材（Mixkit《Flying low over a large river in nature》，可商用），并做了日间化与白平衡校正去除黄昏粉调：pythonhsv[..., 1] = np.clip(hsv[..., 1] * 1.18, 0, 255) # 增饱和hsv[..., 2] = np.clip(hsv[..., 2] * 1.16 + 6, 0, 255) # 提亮# 白平衡偏冷：压红提蓝b, g, r = cv2.split(img.astype(np.float32))b = np.clip(b * 1.12 + 4, 0, 255); r = np.clip(r * 0.93, 0, 255)得到的干净底图：开阔河面、两岸树带、坡地村舍，非常接近水库/河道监控机位的构图。
### 3.2 动态水面：用 Canvas 把"水位"画出来淹没可视化的核心是一个朴素的思想：水面顶缘 = 岸线基准高程 − 水位抬升量 。岸线用一组控制点描述（可由水域颜色检测自动提取后人工微调），逐列插值得到基准水线；水位上涨时水线按演进系数上移，再叠加正弦波扰动模拟波浪：ts// geometry.ts：岸线控制点与满水位抬升量（像素，1920x1080 画幅）export const SHORE: Pt[] = [ [0, 635], [180, 625], [360, 615], [520, 575], [620, 500], [700, 472], [1000, 462], [1300, 470], [1600, 487], [1920, 522]]export const RISE: Pt[] = [ [0, 150], [180, 155], [360, 160], [520, 150], [620, 100], [700, 85], [1000, 75], [1300, 85], [1600, 105], [1920, 130]]// WaterCanvas.vue：逐列绘制水面顶缘for (let x = x1; x <= x2; x += step) { const base = interp(SHORE, x) const rise = interp(RISE, x) * ease(f) // f = 洪水演进系数 [0,1] const y = waveY(x, base - rise, 1.6 + 3.2 * f, t) first ? ctx.moveTo(x, y) : ctx.lineTo(x, y)}材质上做了清水→浑水的平滑过渡 ：平时是低透明度的蓝绿色薄层（保留照片自身的水面质感与倒影），预演涨水后渐变为高透明度的浑黄洪水色，并加镜面高光条带与泡沫边缘线。水面上的漂浮目标（皮划艇/船只）从底图裁成 sprite，每帧重绘在水面之上并随波轻微起伏，避免"船被水淹没"的穿帮。### 3.3 预演状态机与水文过程驱动全局状态用一个响应式仓库管理，模式机三态：LIVE（实时监测）/ PREVIEW（动态预演）/ STATIC（静态淹没分析）。主步进函数 tick(dt) 由 App 的单一 rAF 循环调用：tsexport function tick(dt: number) { store.animT += dt if (store.mode === 'PREVIEW') { if (store.playing) { store.simT += dt * store.speed * 900 // 4X ≈ 1 模拟小时/秒 if (store.simT >= store.simDur) { store.playing = false; store.planAuto = true } } store.Z = zAt(store.simT / store.simDur) // 水位过程插值 if (!store.warned && store.Z >= 7.30) { // 阈值穿越 → 预警联动 store.warned = true showAlert('⚠ 预警：水位超过警戒水位 7.30m，请启动应急响应') } } else if (store.mode === 'LIVE') { store.Z = store.Z0 + Math.sin(store.animT * 0.3) * 0.008 }}演示用的水位过程是余弦演进 Z(t) = Z0 + ΔZ·(1−cos(πt/T))/2，流量用水位-流量幂律定线 Q = 762 + 1564·((Z−Z0)/4.69)^1.7（参数对齐真实测站量级）。生产环境只需实现 WaterDataSource 接口 （文中给出 mock/api 双实现），把过程线换成水动力模型的时序输出，上层渲染零改动------这就是适配层的价值。### 3.4 实时视频流与实时时钟：逼真感的最后两块拼图特写机位 最初是一张静态图做慢速平移，观感很假。改为真实视频流：把同一条河的航拍素材用 ffmpeg 做"正放+倒放"拼接成无缝循环（避免循环跳帧），仅 707KB：bashffmpeg -i river.mp4 -vf "scale=960:-2,split[a][b];[b]reverse[r];[a][r]concat=n=2:v=1:a=0" \ -c:v libx264 -crf 30 -an -movflags +faststart pip_live.mp4``````html<video src="/pip_live.mp4" autoplay muted loop playsinline :poster="poster"></video>配合左下角呼吸闪烁的 LIVE 徽标、扫描线纹理，直播感立刻到位。时钟 全部改用真实系统时间：主时间戳每秒走动、特写时间戳比主时钟慢 1s 模拟编码延迟、预演时间轴以"当前时刻"为起点推演未来 72h。这里踩了一个 Vue 响应式的经典坑，见 5.4。

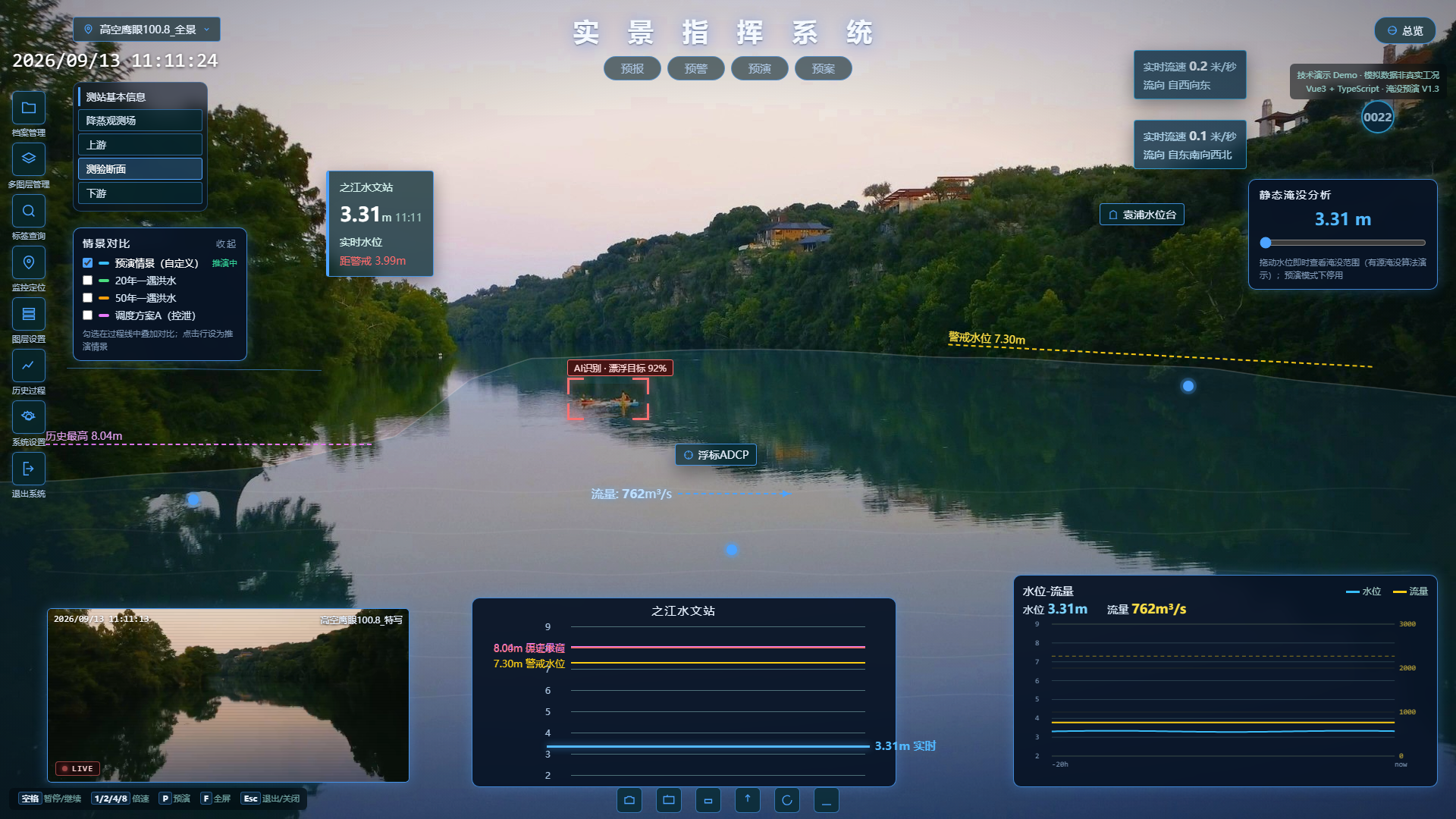

## 四、效果展示实时监测模式 ：清水实景 + 深蓝玻璃拟态面板，AR 标注（水位台、浮标 ADCP、警戒/历史最高水位线、AI 漂浮目标识别框）钉在真实地物上：

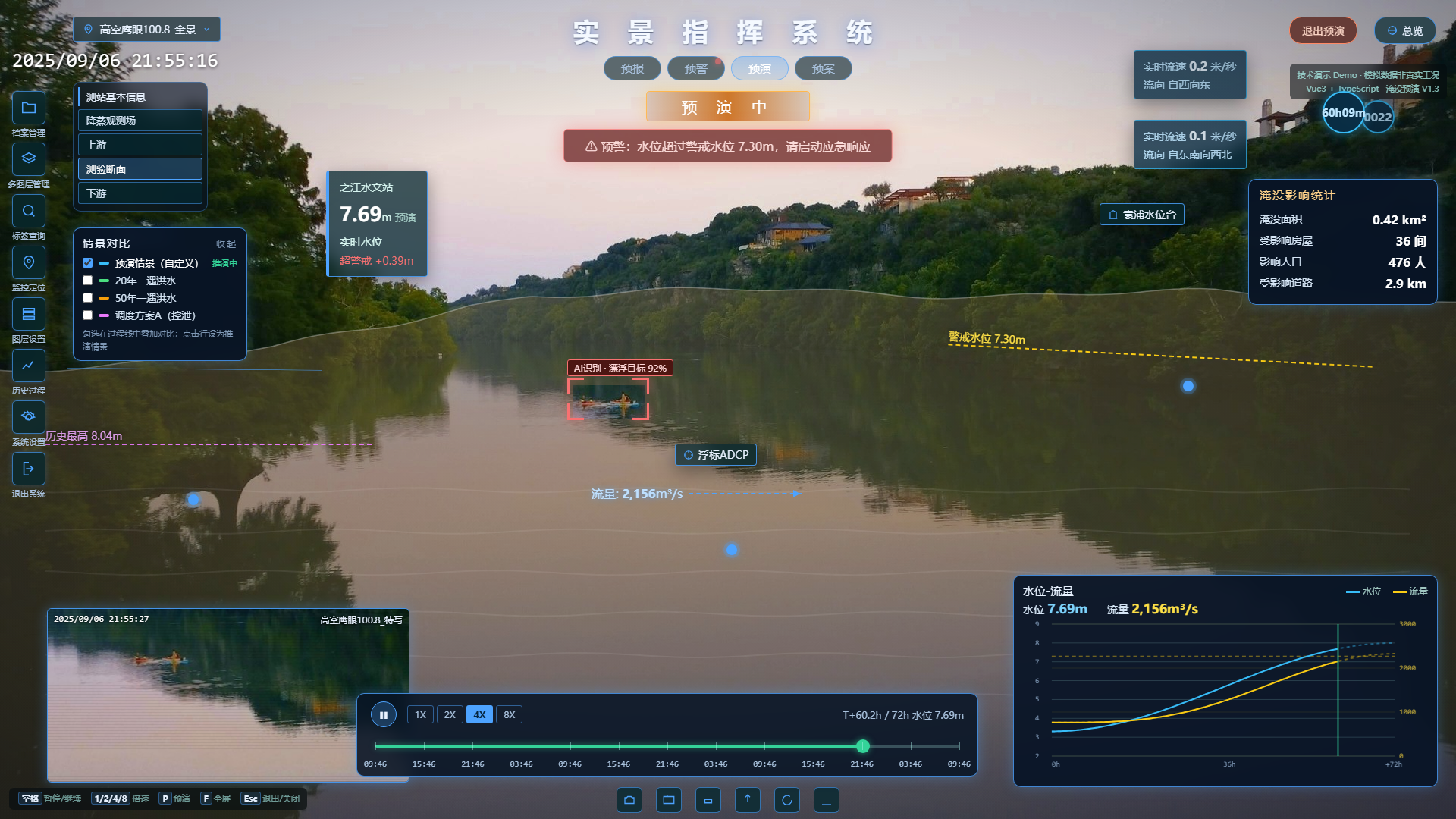

预演进行中 （T+60h，水位 7.69m）：水体转浑黄、漫过两岸树带，超警戒自动弹出预警横幅，右侧淹没影响统计（面积/房屋/人口/道路）实时联动：

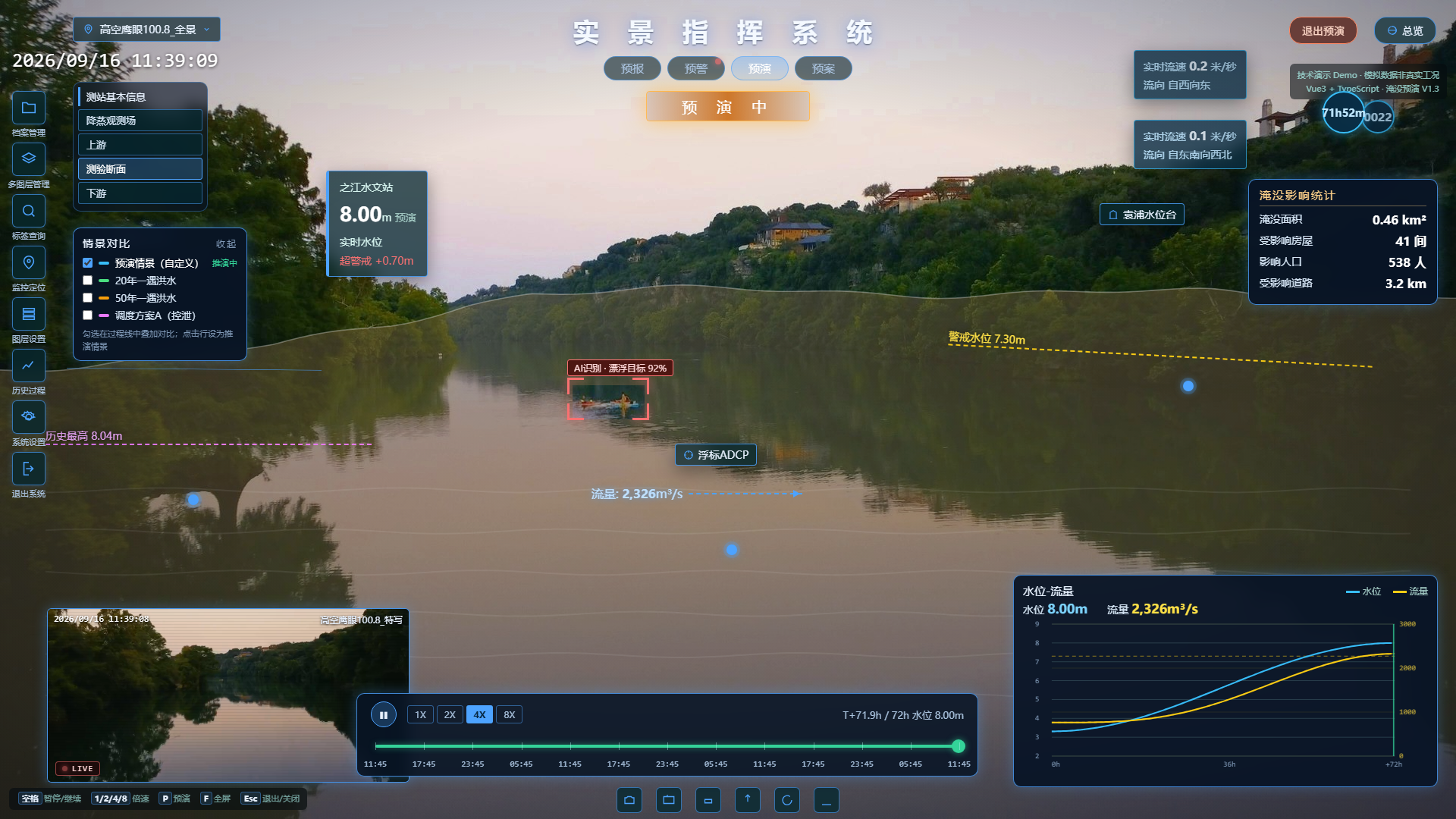

预演终点 （T+72h，水位 8.00m，流量 2326m³/s）：时间轴回放、水位-流量双过程线同步推进，结束后自动弹出应急预案联动面板，可一键导出含现场快照与过程线的 HTML 预演报告：

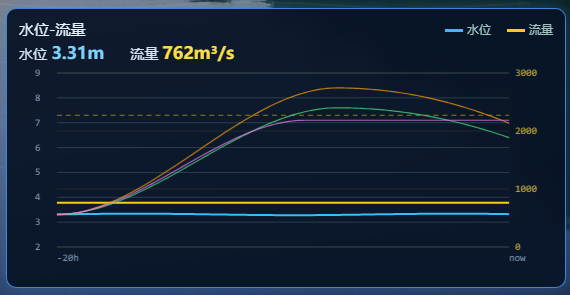

多情景对比 ：预置"20 年一遇 / 50 年一遇 / 调度方案 A（控泄）"等情景，勾选即在过程线上叠加对比曲线，点击切换推演情景：
## 五、踩坑记录（价值不低于正文）1. headless 浏览器截图必须用绝对路径 。msedge --headless --screenshot=rel.png 会报 0x5 拒绝访问，给绝对路径即正常。这是笔者整套"截图→目检→迭代"UI 校验流的基础。2. headless 虚拟时间不推进 CSS transition 。加载遮罩用 opacity 淡出时，--virtual-time-budget 耗尽会截到半透明残影；校验用遮罩应直接 display:none 移除，并加 setTimeout 兜底防弱网卡死。3. 异步函数的 await 边界会覆盖同步赋值 。startPreview() 是 async，URL 参数跳时若在调用后同步写 store.simT，会被 await 之后的 simT = 0 覆盖；必须 await startPreview() 后再赋值。4. computed 缓存冻住实时时钟 。computed(() => fmtClock(new Date(...performance.now()))) 中 performance.now() 不是响应式依赖，computed 求值一次后永久缓存，时间戳不走动。解法是显式依赖每帧推进的状态：void store.animT 强制每帧失效重算。验证方式：间隔 10s 截两张图对比时间戳。
5. 免授权视频素材的获取路径 ：Pixabay 页面 WebFetch 返回 403、preview slug 直链不通；正确姿势是 WebFetch 详情页拿到结构化数据里的 CDN 地址（assets.mixkit.co/videos/{id}/{id}-1080.mp4），curl 可直接下载。6. OpenCV inpaint 的掩膜宁紧勿松 ：阈值过宽会把场景本体（水面、天空）一起抹成色块；半透明 UI 面板饱和度低、颜色法抓不到，要按矩形区域二次定向修复。## 六、工程结构与运行demo-vue/├── src/│ ├── store.ts # 响应式仿真状态仓库（模式机/tick/预警联动/情景管理）│ ├── geometry.ts # 岸线控制点、抬升量、插值与波浪函数│ ├── services/│ │ ├── waterDataService.ts # 数据源适配层：WaterDataSource 接口 + mock/api 实现│ │ └── reportExporter.ts # 预演报告导出（快照合成 + 过程线 + 指标表）│ ├── components/│ │ ├── WaterCanvas.vue # Canvas 动态水面渲染│ │ ├── ArLayer.vue # AR 水情标注层│ │ ├── GaugePanel.vue # 水位尺（特征水位刻度）│ │ ├── ChartPanel.vue # 水位-流量双轴过程线 + 多情景叠加│ │ ├── TimelineBar.vue # 预演时间轴（倍速/Pointer 拖拽）│ │ ├── PipPanel.vue # 特写实时视频流│ │ ├── ScenarioPanel.vue # 情景对比面板│ │ └── AppModals.vue # 四预弹窗│ └── App.vue # 布局组装 + 单一 rAF 主循环 + 键盘快捷键└── public/pip_live.mp4 # 无缝循环特写视频流``````bashnpm installnpm run dev # http://localhost:5173# 演示直达：?auto=1 自动预演；?auto=1&t=48 跳到 T+48h；?show=s2,s3 叠加对比情景快捷键：空格 暂停/继续、1/2/4/8 倍速、P 预演、F 全屏、Esc 退出。## 七、总结与展望这套 Demo 证明了一件事："视频上看得见的淹没预演"并不依赖重型 GIS/游戏引擎，前端技术栈（Canvas + 响应式状态机 + 视频元素）配合严谨的几何标定与模型接口，就能做出既有真实感又有科学性的四预演示载体。下一步计划：接入真实水情 API 替换 mock 数据源、主画面升级为低透明度视频底、淹没范围改用 DEM 栅格计算替代岸线插值，向生产级数字孪生场景靠拢。完整源码与更多细节欢迎评论区交流。如果这篇文章对你有帮助，点赞收藏就是笔者持续输出实践文的最大动力。## 参考- 《数字孪生流域建设技术导则》SL/T 853-2025- 水利部《数字孪生流域建设技术大纲（试行）》- 视频素材：Mixkit - Flying low over a large river in nature（免费可商用）- OpenCV 文档：cv2.inpaint / connectedComponentsWithStats- Vue 3 响应性原理：computed 缓存与依赖追踪
