项目简介
本项目设计一套基于 STM32 单片机的林区环境监控系统，可实时采集林区内烟雾浓度、土壤湿度、光照强度三类环境参数，支持本地 OLED 屏幕显示、串口上报 PC 端；同时具备阈值判断，自动触发喷淋灭火、林区灌溉、智能照明，超限声光报警，还可通过按键修改阈值，实现林区火情预警、土壤灌溉、光照补光一体化监测控制，非常适合嵌入式毕设 / 课程设计。

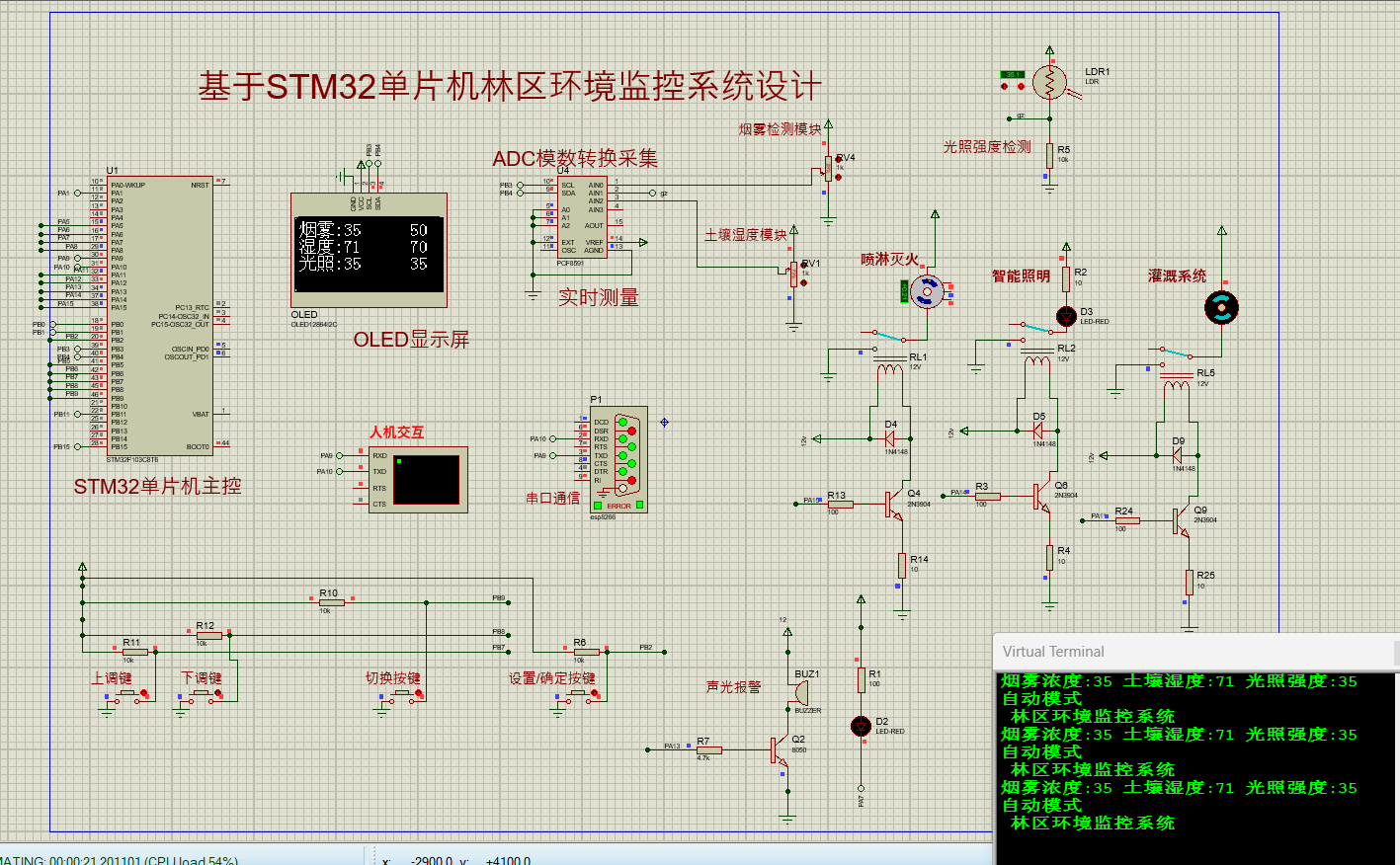

硬件整体架构（Proteus 原理图）
主控芯片：STM32F103C8T6 采集部分（ADC 模拟采集）
- 烟雾传感器：监测林区烟雾，判断火灾风险，超阈值启动喷淋灭火
- 土壤湿度传感器：采集土壤含水率，干燥时开启灌溉系统
- 光敏电阻 LDR：检测环境光照，暗光自动开启智能照明
人机交互模块
- 0.96 寸 OLED 显示屏：实时刷新烟雾、土壤湿度、光照数值，显示预设阈值
- 独立按键：上调、下调、切换、设置 / 确认，用于切换参数、修改报警阈值
- 串口通信：虚拟终端实时打印环境数据与系统状态，方便上位机查看
执行与报警模块
- 继电器驱动：喷淋灭火、灌溉水泵、照明 LED，三极管驱动继电器
- 声光报警：蜂鸣器 + 红色 LED，当烟雾超标（火情）时声光告警
系统工作逻辑
- 系统上电，STM32 初始化 ADC、I2C (OLED)、串口、IO 口；
- ADC 循环读取 3 路模拟传感器电压，换算为烟雾浓度、土壤湿度、光照强度；
- OLED 刷新当前采集值，同时串口把数据发送到 Proteus 虚拟终端；
- 程序对比实测值和用户设定阈值：
- 烟雾浓度＞阈值 → 声光报警 + 喷淋灭火继电器吸合
- 土壤湿度＜阈值 → 灌溉水泵开启
- 光照强度＜阈值 → 智能照明 LED 点亮
- 按键可进入参数设置模式，修改三类传感器对应的报警阈值；
- 支持自动模式持续监测，环境恢复正常后，自动关闭执行机构。
Proteus 仿真效果
仿真运行后：
- OLED 屏幕：实时显示
烟雾:35 湿度:71 光照:35，同时显示对应阈值； - 虚拟终端持续打印环境数据、系统工作模式；
- 修改传感器模拟值，可以看到继电器动作、蜂鸣器与报警 LED 触发；
- 按键可切换参数，调整阈值，系统响应实时。
项目亮点
✅ 多通道 ADC 环境采集，林区场景针对性设计（防火 + 灌溉 + 光照监测） ✅ 本地 OLED 显示 + 串口双数据输出，方便调试与上位机扩展 ✅ 继电器外设驱动，真实模拟水泵、喷淋、照明负载 ✅ 按键阈值可调，人机交互友好，支持手动配置报警条件 ✅ Proteus 完整仿真工程，无需硬件即可验证全部逻辑，适合毕设快速验证 ✅ 可拓展：增加 ESP8266/ESP32，把数据上传云平台，实现远程林区监控
拓展方向
- 增加温湿度 DHT11 传感器，完善林区气象监测
- 接入北斗定位模块，标记火情发生位置
- 增加 WIFI 模块，实现手机 / 网页远程查看环境数据、远程控制执行设备
- 增加 SD 卡，环境数据本地存储，方便后期数据分析
