Marvell88Q5152交换机开发(5)-烧录和调试

烧录

当Marvell 88Q5152从CPU启动就需要外挂flash启动，flash的刷写有3种方式：1.flash线刷；2.JTAG烧录；3.以太网烧录。直接线刷flash是一个完全的硬件操作，刷完flash再去贴片这个不去讲解了。下文主要介绍JTAG刷写和以太网刷写。

JTAG烧录

关于JTAG工具的连接以及设备在《Marvell88Q5152交换机开发(1)-硬件》中已经介绍过，这里就不做说明了。

JTAG正确连接后直接命令行调用刷写指令就可以直接烧录配置。

工具名称：spi_flash.exe

复制代码

.\spi_flash.exe -jtagmode=MAX  -update=SPD --fastverify -infile=%FWFILE% %1 %2 %3 %4 %5 %6 %7 %8 %9
SPD理解：
P：主固件区和配置区（对应固件框图的Primary段）
S：次固件区和配置区（对应固件框图的Secondary段）
D：非加密数据区（对应固件框图的Unsecure Data段）

在实际的项目中刷写工具已经使用bat脚本进行了封装，只需直接调用bat脚本就可以。

附件提供了jtag调试和烧录工具和脚本

复制代码

.\fwupdate.bat 88Q5152_flash.bin

以太网烧录

以太网烧录分2个方式 1.固件正常运行更新；2.固件损坏或者无初始化固件烧录

固件更新

当switch程序正常启动，需要将以太网口正确的连接到switch上：1.vlan不使能或者vlan=1；2.mac地址需要符合ATU表的配置；3.确保port口和switch内部的port0通讯链路正常

固件的烧录原理是先将需要更新的数据存入Temporary区，当执行TIM刷写时将更新的固件或配置覆盖对应的分区。这个一定要注意，以太网更新时必须更新TIM才会生效。

本文档介绍的更新刷写不涉及secure boot，后续会有单独章节介绍。

工具会在附件中提供。

复制代码

工具名称：Ethernet Firmware Upgrade Tool 2.x
指令：
获取网卡列表：.\DownloadImage_V2 --li

更新主固件：.\DownloadImage_V2 -ha00:0e:c6:bf:e9:50 -if%1 -dt1 -io0x030000 -is0x7D000 -da%2 -dn%3
更新备份固件：.\DownloadImage_V2 -ha00:0e:c6:bf:e9:50 -if%1 -dt1 -io0x120000 -is0x7D000 -da%2 -dn%3

更新主配置：.\DownloadImage_V2 -ha00:0e:c6:bf:e9:50 -if%1 --dt2 -io0x0B0000 -is0x50000 -da%2 -dn%3
更新备份配置：.\DownloadImage_V2 -ha00:0e:c6:bf:e9:50 -if%1 --dt2 -io0x1A0000 -is0x50000 -da%2 -dn%3

更新主PIE：.\DownloadImage_V2 -ha00:0e:c6:bf:e9:50 -if%1 --dt5 -io0x012000 -is0x1E000 -da%2 -dn%3
更新备份PIE：.\DownloadImage_V2 -ha00:0e:c6:bf:e9:50 -if%1 --dt5 -io0x102000 -is0x1E000 -da%2 -dn%3

更新主TIM：.\DownloadImage_V2 -ha00:0e:c6:bf:e9:50 -if%1 -dt3 -io0x10000 -is0x02000 -da%2 -dn%3
更新备份TIM：.\DownloadImage_V2 -ha00:0e:c6:bf:e9:50 -if%1 -dt4 -io0x100000 -is0x02000 -da%2 -dn%3

更新临时区PIE（secureboot）：.\DownloadImage_V2 -ha00:0e:c6:bf:e9:50 -if%1 --dt6 -da%2 -dn%3

00-0e-c6-bf-e9-50：主机mac地址
%1：完整的固件bin文件
%2：switch mac地址 01:50:43:00:00:03
%3：smi地址
-io：段地址
-is：段大小

固件损坏烧录

当固件损坏时或者cpu使能但是flash中没有烧录初始固件，可以通过此方法更新程序。核心原理：开机时触跳过flash引导指令从网络引导（flash中固件引导失败，自动切换到网络引导），先加载一个烧录算法给到88Q5152的RAM中，然后在通过升级算法加载目标固件给到flash。

复制代码

命令：.\DownloadImage_V2 -ha00-0e-c6-bf-e9-50 -if%1 -sf%4 -da%2 -dn%3 -fa0
00-0e-c6-bf-e9-50：主机mac地址
%1：完整的固件bin文件
%2：switch mac地址（01:50:43:00:00:03）
%3：smi地址
%4：升级算法固件
例程：.\DownloadImage_V2 -ha00-0e-c6-bf-e9-50 -if"目标固件" -sf"升级算法" -da20-51-52-B1-20-01 -dn0 -fa0

需要特别注意，想要实现这个功能的前提条件是cpu能够正常启动，并且其中至少有一个port口可以正常和switch的mcu通讯，可以通过管理HOST通过SMI接口控制switch的某个口的状态，实现刷写。关于switch的外设接口介绍以及smi的port初始化会在后续文档说明。

调试

调试也分为JTAG调试，以太网调试和SMI调试。

JTAG调试

JTAG工具是一个命令行工具，正确连接JTAG口并安装驱动后就可以通过命令行访问寄存器信息。

复制代码

帮助菜单命令行：.\jtag_rat.exe --help

设备信息查询命令行：.\jtag_rat.exe --listdevices

连接设备命令行：.\jtag_rat.exe -target=0

help：查看命令组

help <xxx>：查看指令组包含哪些指令，具体指令操作

一般主要的指令有：

showbootstraps：获取初始化的硬件io的值

showports：回去端口的配置以及连接状态

还有一些读取寄存器的一些指令，可以通过help指令获取帮助。

网络调试

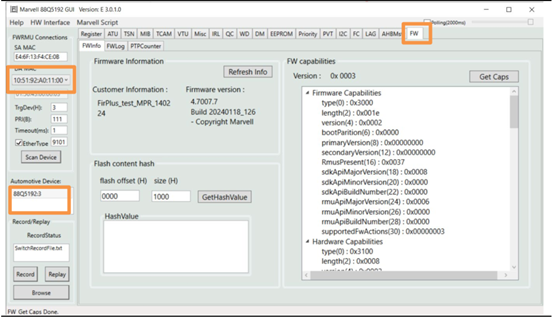

工具名称：Automotive_SwitchGUI_V4.0.0

1.打开gui工具选择'HW Interface" -->"FWRMU',在弹出对话框选择pc连接主板的网口。

2.DA MAC默认是01:50:43:00:00:03广播地址,如果固件修改过地址需要针对修改

3.TrgDev 是SMI的物理地址，PRI是报文的优先级，Timeout：超时时间

EtherType=0x9101
在choose device UI中选择对应的芯片，然后点击Scan Device获取设备数据

6.需要检查Switch Identifier(0x03)的value不等于0，否则代表连接获取配置失败

7.连接成功DA MAC将变成单播地址（依赖固件配置）（最后一位是SMI地址）

GUI工具注意事项：

PC网卡不能设置vlan或者vlan只能设置为1，switch默认支持vlan1
