Web特效06——WebGL深挖:顶点着色器和片元着色器到底在干什么

Web特效06------WebGL深挖:顶点着色器和片元着色器到底在干什么

上一篇我们把Canvas2D、WebGL、WebGPU三个原生API的抽象层级摆清楚了,也用一个最简三角形的demo,摸了一遍WebGL"写着色器→编译→绑定→绘制"的完整流程。但那个demo刻意做得极简------颜色是写死的,位置也是写死的,真正做特效需要的东西,都被我们一笔带过了。
这一篇就沿着这条线往下挖:顶点着色器和片元着色器到底是怎么分工协作的、attribute/uniform/varying这几种数据传递方式各自解决什么问题、JS里的数据怎么通过uniform实时传进shader、让画面动起来。裁剪空间坐标(NDC)和真实顶点坐标之间的变换,也会在这篇里补上------这是后面做旋转、缩放、3D场景绕不开的一环。这篇会比上一篇更"动手"一些:在上次三角形demo的基础上,加一个能让颜色随时间渐变、图形能旋转的进阶版本,让uniform到底怎么用变得直观。

一、从写死到动起来:这次我们把颜色和位置都交给变量

1. 上一篇的demo,其实是个"标本"

回忆一下上一篇画三角形的那段代码,摘两行出来看:

javascript 复制代码
// 顶点着色器
gl_Position = vec4(aPosition, 0.0, 1.0);

// 片元着色器
gl_FragColor = vec4(0.22, 0.54, 0.86, 1.0); // 一个蓝色

这两行代码能跑,但严格说它更像一个"标本"------三角形的位置写死在JS的vertices数组里,颜色写死在片元着色器的vec4(0.22, 0.54, 0.86, 1.0)里。整个画面从第一帧到最后一帧,永远长一个样。这在现实里没什么用:你不可能真的为每一帧、每一个位置的变化都重新编译一次着色器程序。

2. 真正的特效,靠的是"同一段代码,喂不同的数据"

这里有一个GPU编程里很核心的思路,跟写JS函数很像:你不会为每个输入值单独写一个函数,而是写一个通用函数,调用的时候传参数进去。

javascript 复制代码
// 类比:写死 vs 传参数
function drawFixedColor() {
  return [0.22, 0.54, 0.86, 1.0]; // 永远是这个颜色
}

function drawColor(r, g, b, a) {
  return [r, g, b, a]; // 每次调用可以传不同的颜色
}

WebGL里的做法是一样的:着色器程序本身只编译一次,但每一帧、每一次绘制,你可以往里面"喂"不同的数据------这一帧三角形转了5度,下一帧转了10度;这一帧是蓝色,下一帧渐变成了橙色。变的是数据,不变的是那段GLSL代码。

这也是为什么WebGL的性能潜力这么大:着色器程序编译一次,之后GPU可以拿着同一份指令,对海量不同的数据并行跑------重复利用同一套逻辑,正是并行计算的前提。

3. 这一篇要打通的,是"JS数据"到"GPU变量"这条路

写死的代码没有变量,动起来的代码离不开变量。这一篇要解决的核心问题就是:JS这边算出来的数据(比如"现在的时间""旋转了多少度""用户点击的位置"),怎么传进跑在GPU上的着色器里?

答案要靠三个关键字:attribute、uniform、varying。它们各自负责一段不同的"数据旅程"------有的负责把"每个顶点独有"的数据从JS送进顶点着色器,有的负责把"整次绘制共享"的数据(比如一个时间戳)送进去,还有的负责把顶点着色器算出来的东西,一路传递给片元着色器用。下一节我们就拆开看,两段着色器到底怎么分工协作,为引入这几个关键字打好铺垫。

二、顶点着色器与片元着色器:两段代码怎么分工协作

1. 一个管流水线的入口,一个管流水线的出口

上一篇的mermaid管线图里,顶点数据先经过顶点着色器,再经过光栅化,最后经过片元着色器。这两段着色器夹在流水线的两端,各自的职责分得很清楚:

  • 顶点着色器(Vertex Shader) :管流水线的"入口"。它拿到一个顶点的原始数据(比如位置坐标),算出这个顶点最终应该出现在屏幕的哪个位置,输出到内置变量gl_Position。它不知道、也不关心这个三角形最后会被涂成什么颜色。
  • 片元着色器(Fragment Shader) :管流水线的"出口"。三角形被光栅化拆成一个个像素之后,每个像素都要单独跑一遍片元着色器,算出这个像素该是什么颜色,输出到gl_FragColor。它不知道、也不关心这个像素原本属于哪几个顶点围成的三角形。

两者中间隔着"光栅化"这一步------把顶点连成的三角形,拆解成一个个覆盖到的像素格子。这一步是GPU固定的硬件行为,不需要你写代码。

2. 调用次数天差地别

这是最容易被忽略、但特别关键的一点:顶点着色器和片元着色器的调用次数完全不是一个量级。

一个三角形只有3个顶点,顶点着色器就只会被调用3次------每个顶点算一次位置。但这个三角形在屏幕上可能覆盖了几千甚至几万个像素,片元着色器就要被调用几千几万次------每个像素都要单独算一次颜色。

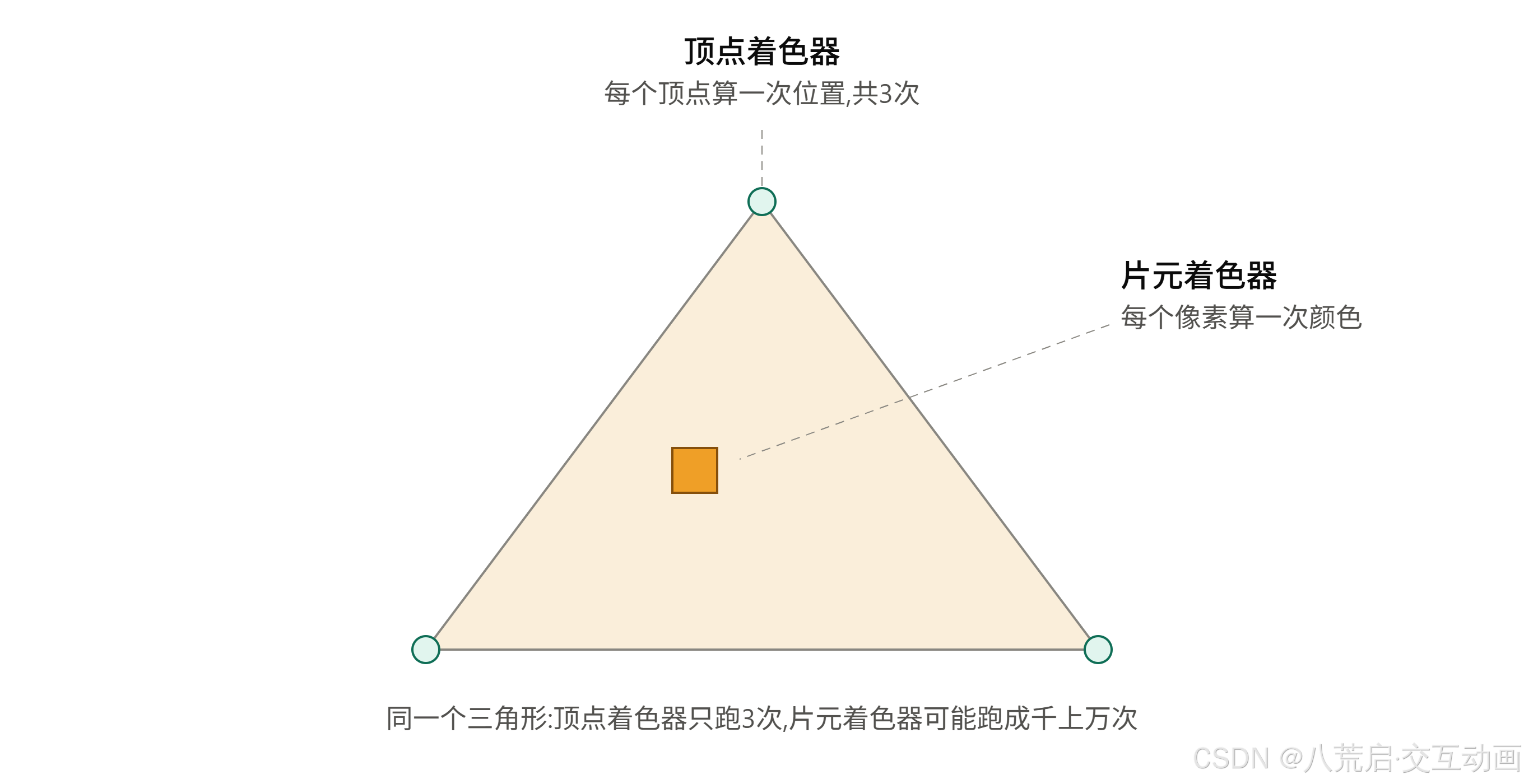

这也是本节插图想说明的事:同一个三角形,顶点着色器在三个角上各跑一次,片元着色器要给内部铺满的每一个像素格子都跑一次。理解这个调用次数的数量级差异很重要------如果你在片元着色器里写了一段复杂的计算,它会被重复执行成千上万次,性能代价和写在顶点着色器里完全不是一回事。

3. 两段代码怎么"对上话"

顶点着色器和片元着色器是两段独立编译的代码,但它们之间需要传递信息------比如你想给三角形的每个顶点设置不同的颜色,让内部自然过渡出一个渐变效果,这个"渐变"的计算是谁来做?

答案是:顶点着色器给每个顶点算出一个颜色值,光栅化的时候,GPU会自动帮你在三个顶点的颜色之间做插值(Interpolation)------离哪个顶点近,颜色就更偏向哪个顶点,中间自然过渡。片元着色器拿到的,就是这个插值算好之后、属于当前像素的颜色。

javascript 复制代码
// 顶点着色器:每个顶点输出一个颜色
attribute vec2 aPosition;
attribute vec3 aColor;
varying vec3 vColor; // 传给片元着色器的"信使"

void main() {
  gl_Position = vec4(aPosition, 0.0, 1.0);
  vColor = aColor; // 把颜色交给varying
}

// 片元着色器:接收插值后的颜色
precision mediump float;
varying vec3 vColor; // 名字要和顶点着色器里的一致

void main() {
  gl_FragColor = vec4(vColor, 1.0); // 直接用插值后的颜色
}

代码里出现的varying,就是专门负责"顶点着色器算出的值,插值之后传给片元着色器"这条路径的关键字。它是这一篇要讲的三个关键字(attribute、uniform、varying)里,第一个登场的。

顶点着色器管起点,片元着色器管终点,varying管中间的插值传递------这条链路搞清楚之后,下一节我们把attribute和uniform也补齐,看JS这边的数据到底是怎么"喂"进这两段着色器的。

三、attribute、uniform、varying:三种数据各管一段旅程

1. 先分清楚:这三个关键字要解决的是不同的问题

上一节结尾提到了varying,这一节把attribute和uniform也补齐。三者都是GLSL里用来声明"数据从哪来"的关键字,但它们回答的是三个完全不同的问题:

  • attribute:这个数据,每个顶点都不一样吗?------如果是,用attribute。
  • uniform:这个数据,这一次绘制里所有顶点/像素都一样吗?------如果是,用uniform。
  • varying:这个数据,是顶点着色器算出来、需要传给片元着色器的吗?------如果是,用varying。

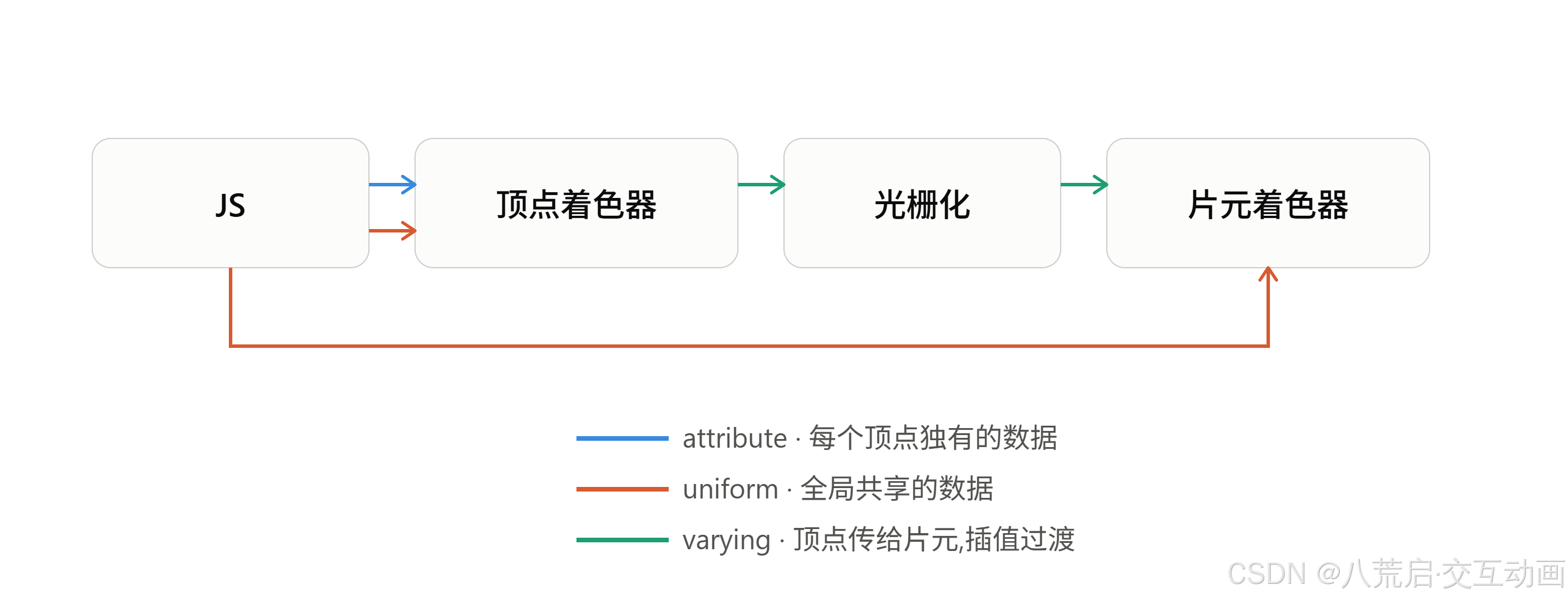

判断用哪个关键字,本质上就是回答"这份数据的作用范围有多大"。插图里三条颜色不同的路径,对应的正是这三条不同的作用范围。

2. attribute:从JS的顶点数组,一对一送进顶点着色器

attribute只能出现在顶点着色器里,它对应的数据来自JS这边一份按顶点组织的数组------最典型的就是上一篇demo里的顶点坐标:三个顶点,每个顶点一组独立的坐标值。

javascript 复制代码
// JS这边:准备好每个顶点独有的数据
const positions = new Float32Array([
   0.0,  0.5,   // 顶点1
  -0.5, -0.5,   // 顶点2
   0.5, -0.5,   // 顶点3
]);
gl.bindBuffer(gl.ARRAY_BUFFER, buffer);
gl.bufferData(gl.ARRAY_BUFFER, positions, gl.STATIC_DRAW);

const aPosition = gl.getAttribLocation(program, 'aPosition');
gl.enableVertexAttribArray(aPosition);
gl.vertexAttribPointer(aPosition, 2, gl.FLOAT, false, 0, 0);
glsl 复制代码
// 顶点着色器:接收"每个顶点独有"的数据
attribute vec2 aPosition;

void main() {
  gl_Position = vec4(aPosition, 0.0, 1.0);
}

GPU在跑顶点着色器时,会自动按顶点把buffer里对应的一小段数据"喂"进aPosition------第一次调用拿到顶点1的坐标,第二次调用拿到顶点2的坐标,以此类推。除了位置,法线、UV坐标、每个顶点单独的颜色,都是典型的attribute数据。

3. uniform:这一次绘制里,所有顶点/像素共享的一份数据

attribute是"一人一份",uniform则是"全场共用一份"------顶点着色器和片元着色器都能读到同一个uniform变量,而且这次绘制里,不管跑多少次,这个值都不会变。

最典型的场景就是这篇要做的"动起来":时间、旋转角度,这些不属于某个具体顶点,而是整次绘制统一适用的一个值。

javascript 复制代码
// JS这边:每一帧算一个新的时间值,传给uniform
const uTime = gl.getUniformLocation(program, 'uTime');

function render(now) {
  gl.uniform1f(uTime, now * 0.001); // 传入当前时间(秒)
  gl.drawArrays(gl.TRIANGLES, 0, 3);
  requestAnimationFrame(render);
}
requestAnimationFrame(render);
glsl 复制代码
// 顶点着色器:用uniform传进来的时间,让三角形转起来
attribute vec2 aPosition;
uniform float uTime;

void main() {
  float angle = uTime; // 角度随时间变化
  mat2 rotation = mat2(cos(angle), -sin(angle), sin(angle), cos(angle));
  gl_Position = vec4(rotation * aPosition, 0.0, 1.0);
}

这里gl.uniform1f()就是JS往GPU那边"喂"uniform数据的方式------每一帧调用一次,把最新的时间值传进去,着色器代码本身完全不用变。这正好呼应第一节说的"同一段代码,喂不同的数据"。

插图里之所以uniform同时画了两条箭头(分别指向顶点着色器和片元着色器),是因为uniform在这两段着色器里都能直接读取------比如你可能既要用uTime控制顶点的旋转,也要用它控制片元着色器里颜色的渐变节奏。

4. varying:顶点算出来的值,插值之后才轮到片元着色器用

varying比较特殊,它不是从JS那边传进来的,而是顶点着色器算出来、光栅化的时候自动做插值、再交给片元着色器的一份数据。上一节末尾那段"三角形颜色渐变"的代码就是典型例子:三个顶点各自输出一个颜色,中间的每个像素拿到的都是插值之后的过渡色。

需要特别注意的是:varying变量的名字,必须在顶点着色器和片元着色器里完全对上,GPU是靠名字匹配的,写错一个字母,颜色就传不过去。

5. 三条数据旅程,对应三种真实需求

把这三个关键字和插图里的三条路径对上号:

关键字 数据来源 作用范围 典型用途
attribute JS的顶点数组 只在顶点着色器,每个顶点各不相同 顶点坐标、法线、每顶点颜色
uniform JS单次赋值 顶点+片元着色器都能读,这次绘制里全局不变 时间、变换矩阵、全局颜色
varying 顶点着色器算出 顶点着色器→(插值)→片元着色器 传递颜色、传递UV坐标等需要过渡的数据

三条路径打通之后,我们已经具备了让三角形"转起来、变色"所需要的全部数据传递手段。下一节就把裁剪空间坐标(NDC)和真实的旋转/位移变换关系讲清楚,为第五节的动手demo做最后的准备。

四、从NDC到真实坐标:变换是怎么发生的

1. 顶点着色器输出的,从来不是像素坐标

第三节写gl_Position = vec4(aPosition, 0.0, 1.0)的时候,你可能没细想过一件事:这个输出值,单位到底是什么?

答案是:既不是像素,也不是CSS像素,而是一套被限定在-1到1之间的坐标系统 ,专业名字叫裁剪空间坐标(Clipping Space Coordinates),更常用的叫法是NDC(Normalized Device Coordinates,归一化设备坐标)。不管你的canvas实际是400×300像素,还是1920×1080像素,顶点着色器最终输出的x、y值都必须落在-1到1这个区间里------超出这个范围的部分,会在光栅化之前被直接裁掉,这也是"裁剪空间"这个名字的来历。

这也是为什么第二篇《坐标系统》里强调"画面≠数据"这件事,在WebGL这里体现得格外直接:GPU压根不关心你的canvas有多少像素,它只关心你给的坐标落没落在这个-1到1的盒子里。

2. 谁来负责"从NDC变回真实像素"

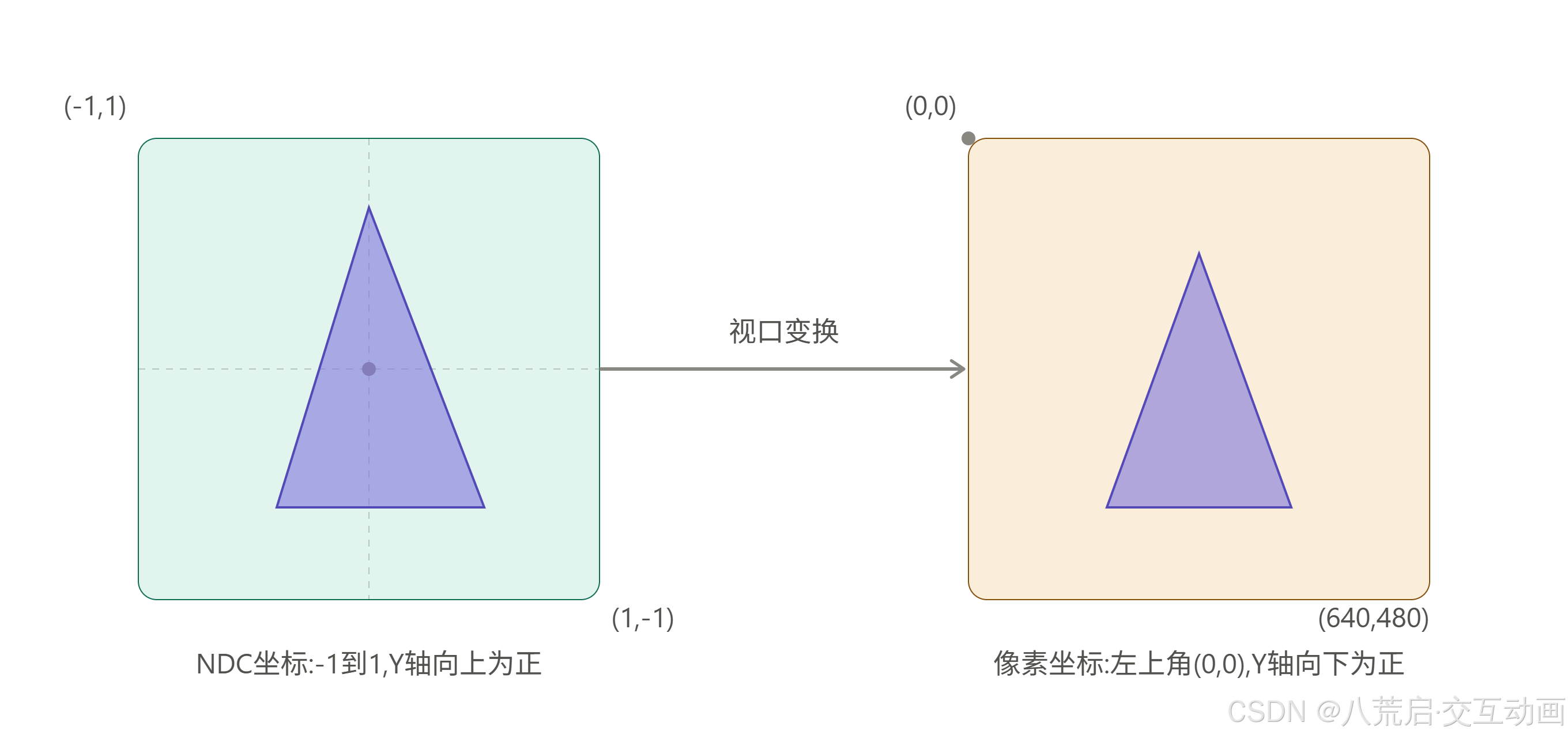

真正的映射工作,插图里已经画出来了:GPU在光栅化之前,会做一次视口变换(Viewport Transform) ,把NDC里的-1到1,按你设置的画布尺寸,重新映射回真实的像素坐标。这一步不需要你写任何代码,WebGL在你调用gl.viewport(0, 0, canvas.width, canvas.height)设置好画布尺寸后,会自动帮你完成。

但这中间藏着一个容易踩的坑------Y轴方向翻转了。NDC里Y轴向上为正(数学坐标系的习惯),而真实的像素画布坐标是Y轴向下为正、原点在左上角(这正是第二篇讲过的"屏幕坐标系")。GPU的视口变换会自动帮你处理这次翻转,你不需要手动去反转Y值------但理解这个翻转确实发生了,能帮你在后面调试"图形上下颠倒"这类问题时,少走弯路。

3. 旋转、缩放,都是在NDC这个盒子里发生的

第三节uniform那部分的旋转demo,用到了一个旋转矩阵:

glsl 复制代码
float angle = uTime;
mat2 rotation = mat2(cos(angle), -sin(angle), sin(angle), cos(angle));
gl_Position = vec4(rotation * aPosition, 0.0, 1.0);

这里有个关键点:这个旋转,是在NDC这个-1到1的空间里发生的,不是在像素空间里发生的。 aPosition本身已经是-1到1范围内的坐标,乘上旋转矩阵之后,输出的gl_Position也还落在这个范围内------GPU负责的视口变换,是在这一切都算完之后才发生的最后一步。

这也是为什么图形变换(平移、旋转、缩放)几乎都习惯写成矩阵乘法的形式:不管是mat2(2×2矩阵,管旋转缩放)还是后面3D场景里会用到的mat4(4×4矩阵,管平移+旋转+缩放+透视投影),都是在这套统一的、以原点为中心的坐标空间里做运算,运算完了才一次性映射到真实画布------这样GPU才能把同一套矩阵运算,批量套用在成千上万个顶点上。

4. 小结:三层坐标,各司其职

坐标系统 范围 谁在用 由谁负责映射
CSS像素坐标 0到canvas的CSS宽高 HTML/CSS布局 浏览器
NDC(裁剪空间坐标) -1到1,Y轴向上 顶点着色器的输出 你在着色器里手动计算
真实像素坐标 0到canvas.width/height,Y轴向下 最终画在屏幕上的位置 GPU的视口变换,自动完成

搞清楚这三层坐标各自的范围和职责,第五节的旋转+变色demo里所有的数值就都有据可依了。下一节我们就把前面三、四节讲的attribute、uniform、varying和这套NDC变换,全部揉进一个真正能跑起来、会转会变色的demo里。

五、动手做一个会转、会变色的三角形

前面四节攒下来的东西,这一节要全部用上:attribute传顶点位置、uniform传时间驱动旋转和变色、varying把顶点颜色插值传给片元着色器、旋转矩阵在NDC空间里做变换。拼起来,就是一个真正会转、会渐变的三角形。

1. 顶点着色器:管旋转,也管每个顶点的颜色

glsl 复制代码
attribute vec2 aPosition;
attribute vec3 aColor;

uniform float uTime;

varying vec3 vColor;

void main() {
  float angle = uTime; // 旋转角度随时间变化
  mat2 rotation = mat2(
    cos(angle), -sin(angle),
    sin(angle),  cos(angle)
  );

  gl_Position = vec4(rotation * aPosition, 0.0, 1.0);
  vColor = aColor; // 把每个顶点的颜色交给varying,插值后传给片元着色器
}

aPosition和aColor是attribute,每个顶点各自独立;uTime是uniform,这一帧里所有顶点共用同一个值;vColor是varying,负责把颜色接力传给片元着色器。

2. 片元着色器:接住插值后的颜色

glsl 复制代码
precision mediump float;
varying vec3 vColor;

void main() {
  gl_FragColor = vec4(vColor, 1.0);
}

片元着色器这边非常简单------它不用关心颜色是怎么插值出来的,GPU已经在光栅化阶段把这件事做完了,它只管把拿到的vColor直接输出。

3. JS这边:准备数据、每帧更新uTime

javascript 复制代码
const canvas = document.getElementById('stage');
const gl = canvas.getContext('webgl');

function compileShader(gl, type, source) {
  const shader = gl.createShader(type);
  gl.shaderSource(shader, source);
  gl.compileShader(shader);
  return shader;
}

const vs = compileShader(gl, gl.VERTEX_SHADER, vertexSrc);   // 上面的顶点着色器源码
const fs = compileShader(gl, gl.FRAGMENT_SHADER, fragmentSrc); // 上面的片元着色器源码

const program = gl.createProgram();
gl.attachShader(program, vs);
gl.attachShader(program, fs);
gl.linkProgram(program);
gl.useProgram(program);

// 三个顶点的位置(NDC坐标,-1到1)
const positions = new Float32Array([
   0.0,  0.6,
  -0.6, -0.4,
   0.6, -0.4,
]);
const positionBuffer = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer);
gl.bufferData(gl.ARRAY_BUFFER, positions, gl.STATIC_DRAW);

const aPosition = gl.getAttribLocation(program, 'aPosition');
gl.enableVertexAttribArray(aPosition);
gl.vertexAttribPointer(aPosition, 2, gl.FLOAT, false, 0, 0);

// 三个顶点各自的颜色(红、绿、蓝三个角,片元着色器会自动插值过渡)
const colors = new Float32Array([
  1.0, 0.2, 0.2,
  0.2, 1.0, 0.3,
  0.2, 0.4, 1.0,
]);
const colorBuffer = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, colorBuffer);
gl.bufferData(gl.ARRAY_BUFFER, colors, gl.STATIC_DRAW);

const aColor = gl.getAttribLocation(program, 'aColor');
gl.enableVertexAttribArray(aColor);
gl.vertexAttribPointer(aColor, 3, gl.FLOAT, false, 0, 0);

const uTime = gl.getUniformLocation(program, 'uTime');

function render(now) {
  gl.viewport(0, 0, canvas.width, canvas.height);
  gl.clearColor(1, 1, 1, 1);
  gl.clear(gl.COLOR_BUFFER_BIT);

  gl.uniform1f(uTime, now * 0.001); // 每帧更新时间,驱动旋转
  gl.drawArrays(gl.TRIANGLES, 0, 3);

  requestAnimationFrame(render);
}
requestAnimationFrame(render);

4. 每一行都能对上前四节讲过的概念

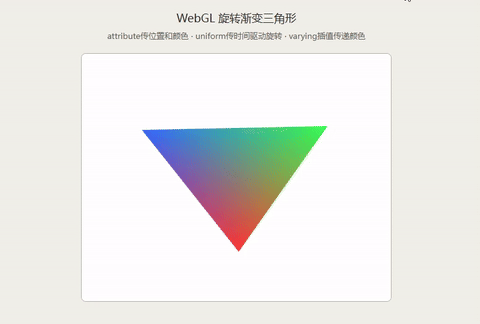

跑起来之后,这个三角形会一边旋转,一边在红、绿、蓝三个顶点色之间平滑过渡。拆开看,每一部分都能对应到前面讲过的东西:

代码里的这部分 对应第几节讲的概念
positions数组,每个顶点独立坐标 第三节:attribute
colors数组,每个顶点独立颜色 第三节:attribute
gl.uniform1f(uTime, ...)每帧更新 第三节:uniform
vColor在两段着色器间传递 第二、三节:varying
mat2(cos, -sin, sin, cos)旋转矩阵 第四节:NDC空间里的变换
positions里的值都在-1到1之间 第四节:裁剪空间坐标

从第一节那个"写死颜色和位置"的标本,到现在这个会转、会变色的三角形,attribute负责喂进每个顶点的个体数据,uniform负责喂进随时间变化的全局数据,varying负责把顶点算出的结果接力传给像素------这三条数据旅程,加上NDC空间里的矩阵变换,就是WebGL里做任何动态特效的最基本骨架。

5. 完整代码

javascript 复制代码
<!DOCTYPE html>
<html lang="zh-CN">
<head>
    <meta charset="UTF-8">
    <title>WebGL 旋转渐变三角形</title>
    <style>
        body {
            font-family: -apple-system, "PingFang SC", "Microsoft YaHei", sans-serif;
            background: #f1efe8;
            display: flex;
            flex-direction: column;
            align-items: center;
            padding: 40px 20px;
        }
        h1 {
            font-size: 18px;
            font-weight: 500;
            color: #2c2c2a;
            margin: 0 0 8px;
        }
        p {
            font-size: 13px;
            color: #5f5e5a;
            margin: 0 0 20px;
        }
        canvas {
            border: 0.5px solid #b4b2a9;
            border-radius: 8px;
            background: #ffffff;
        }
    </style>
</head>
<body>

<h1>WebGL 旋转渐变三角形</h1>
<p>attribute传位置和颜色 · uniform传时间驱动旋转 · varying插值传递颜色</p>

<canvas id="stage" width="500" height="400"></canvas>

<script>
    const canvas = document.getElementById('stage');
    const gl = canvas.getContext('webgl');

    if (!gl) {
        document.body.innerHTML += '<p style="color:#A32D2D;">当前浏览器不支持WebGL</p>';
    } else {

        // 顶点着色器:管旋转,也管每个顶点的颜色
        const vertexSrc = `
    attribute vec2 aPosition;
    attribute vec3 aColor;

    uniform float uTime;

    varying vec3 vColor;

    void main() {
      float angle = uTime;
      mat2 rotation = mat2(
        cos(angle), -sin(angle),
        sin(angle),  cos(angle)
      );

      gl_Position = vec4(rotation * aPosition, 0.0, 1.0);
      vColor = aColor;
    }
  `;

        // 片元着色器:接住插值后的颜色
        const fragmentSrc = `
    precision mediump float;
    varying vec3 vColor;

    void main() {
      gl_FragColor = vec4(vColor, 1.0);
    }
  `;

        function compileShader(gl, type, source) {
            const shader = gl.createShader(type);
            gl.shaderSource(shader, source);
            gl.compileShader(shader);
            if (!gl.getShaderParameter(shader, gl.COMPILE_STATUS)) {
                console.error(gl.getShaderInfoLog(shader));
            }
            return shader;
        }

        const vs = compileShader(gl, gl.VERTEX_SHADER, vertexSrc);
        const fs = compileShader(gl, gl.FRAGMENT_SHADER, fragmentSrc);

        const program = gl.createProgram();
        gl.attachShader(program, vs);
        gl.attachShader(program, fs);
        gl.linkProgram(program);
        gl.useProgram(program);

        // 三个顶点的位置(NDC坐标,-1到1)
        const positions = new Float32Array([
            0.0,  0.6,
            -0.6, -0.4,
            0.6, -0.4,
        ]);
        const positionBuffer = gl.createBuffer();
        gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer);
        gl.bufferData(gl.ARRAY_BUFFER, positions, gl.STATIC_DRAW);

        const aPosition = gl.getAttribLocation(program, 'aPosition');
        gl.enableVertexAttribArray(aPosition);
        gl.vertexAttribPointer(aPosition, 2, gl.FLOAT, false, 0, 0);

        // 三个顶点各自的颜色(红、绿、蓝三个角,片元着色器会自动插值过渡)
        const colors = new Float32Array([
            1.0, 0.2, 0.2,
            0.2, 1.0, 0.3,
            0.2, 0.4, 1.0,
        ]);
        const colorBuffer = gl.createBuffer();
        gl.bindBuffer(gl.ARRAY_BUFFER, colorBuffer);
        gl.bufferData(gl.ARRAY_BUFFER, colors, gl.STATIC_DRAW);

        const aColor = gl.getAttribLocation(program, 'aColor');
        gl.enableVertexAttribArray(aColor);
        gl.vertexAttribPointer(aColor, 3, gl.FLOAT, false, 0, 0);

        const uTime = gl.getUniformLocation(program, 'uTime');

        function render(now) {
            gl.viewport(0, 0, canvas.width, canvas.height);
            gl.clearColor(1, 1, 1, 1);
            gl.clear(gl.COLOR_BUFFER_BIT);

            gl.uniform1f(uTime, now * 0.001);
            gl.drawArrays(gl.TRIANGLES, 0, 3);

            requestAnimationFrame(render);
        }
        requestAnimationFrame(render);
    }
</script>

</body>
</html>

六、这一篇之后,离"做出一个特效"还差什么

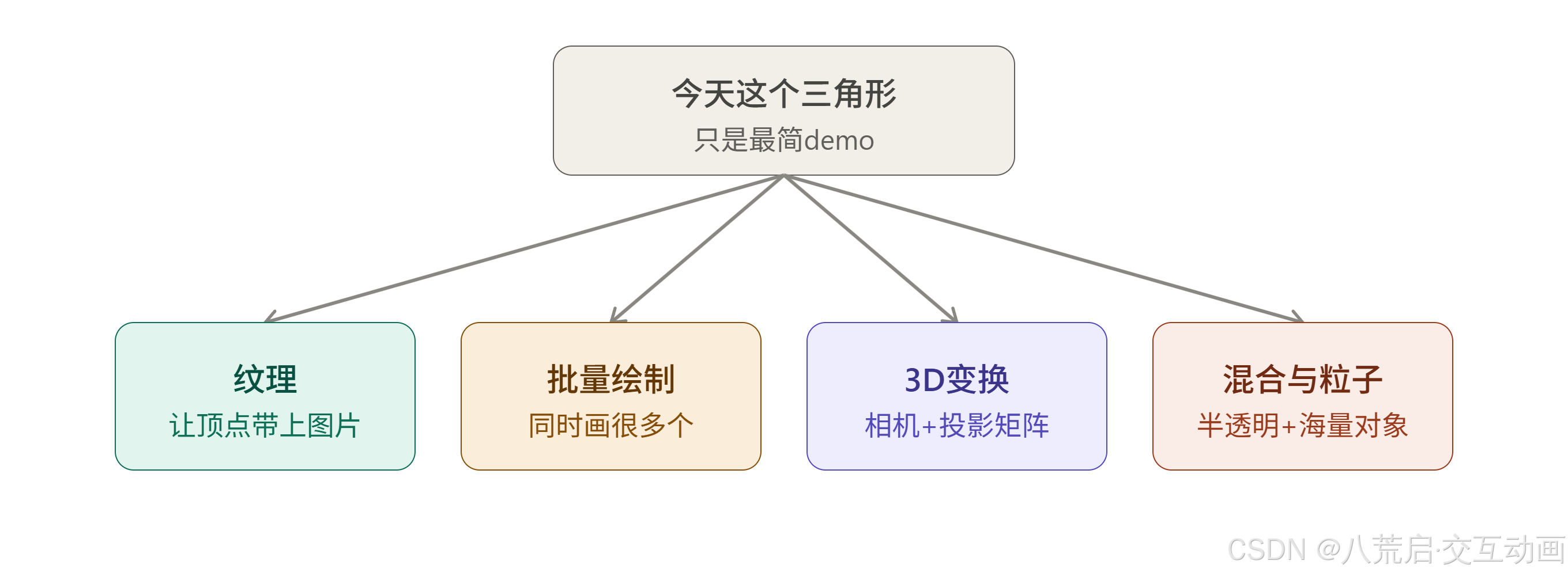

第五节那个会转、会变色的三角形,看着挺好玩,但离你在别人网站上见过的那些WebGL特效------粒子爆炸、流体模拟、3D产品展示------还差得远。这一节盘点一下,中间还缺哪几块拼图。

1. 纹理(Texture):让顶点不只是纯色

现在的三角形每个顶点只有一个颜色值,靠插值过渡。但真实场景里,大部分表面不是纯色渐变,而是贴了一张图片------木纹、砖墙、人物贴图。这就要用到纹理(Texture):把一张图片上传到GPU,在片元着色器里,根据每个像素对应的UV坐标,去这张图片上"采样"出对应位置的颜色,而不是用插值算出来的颜色。UV坐标本身也是一种attribute数据,和这一篇讲的位置、颜色走的是同一条路。

2. 批量绘制:一次drawArrays画一个三角形,远远不够

现实中的特效往往是成百上千个粒子、成千上万个顶点同时在动,不可能每个物体都单独调一次gl.drawArrays()------那样CPU和GPU之间的通信开销会先把性能拖垮。这就要用到批量绘制 的思路:把所有物体的顶点数据一次性传给GPU,用一次绘制调用画出全部,或者用实例化绘制(Instanced Drawing)------同一份几何形状,配合一份"每个实例各不相同"的数据(位置、颜色、大小),一次调用画出成千上万个副本。前面提到的粒子特效,基本都建立在这个技术上。

3. 3D变换:从"转个圈"到"真正的三维空间"

这一篇的旋转矩阵mat2只处理了2D平面内的旋转。真正的3D场景需要三件套:模型矩阵 (物体自己在世界里的位置朝向)、视图矩阵 (相机在看哪里)、投影矩阵 (怎么把三维空间"拍扁"成屏幕上的二维画面,比如近大远小的透视效果)。这三个矩阵通常合并成一个mat4,乘在顶点位置上------比第四节讲的NDC变换更进一步,但底层逻辑是相通的:都是在着色器里,用矩阵运算把顶点位置从一个坐标空间搬到另一个坐标空间。

4. 混合与粒子:让画面"叠"起来,而不只是"盖"住

现在的三角形是完全不透明的,后画的直接盖住先画的。真正的特效经常需要半透明叠加------烟雾、光晕、火焰边缘------这需要开启混合(Blending),让新画的颜色和已经画在画布上的颜色按透明度做加权叠加,而不是简单覆盖。粒子特效本质上就是"批量绘制+混合"的组合:成千上万个半透明的小色块,叠加出云雾、火花、光效这些视觉效果。

小结

纹理解决"表面质感",批量绘制解决"数量级",3D变换解决"空间维度",混合解决"透明叠加"------这四块补齐之后,你手上的工具已经足够拼出绝大多数常见的WebGL特效了。下一篇,我们从纹理开始,把"给三角形贴一张图"这件事讲透。

七、关于八荒启

八荒启是一家专注于交互体验产品与解决方案的品牌,持续探索交互技术在教育教学、产品展示、过程模拟、操作训练和数据可视化等场景中的应用。

我们不仅分享技术实现,也持续创作和沉淀交互动画、数字作品、开发教程、项目案例与行业解决方案,希望通过交互技术,让复杂事物变得更加容易理解、探索、操作和创造。

八荒启,专为交互动画而生

让复杂事物可探索、可操作、可反馈

如果你正在寻找交互作品、学习相关技术,或者希望把一个想法转化为可实际操作的交互项目,欢迎访问八荒启官网了解更多案例与服务。

  • 官方网站:https://bahuangqi.com
  • 主要内容:交互动画、3D 可视化、教育互动、仿真模拟与技术教程
  • 定制服务:可通过官网提交需求或联系人工客服进行评估

感谢阅读。如果本文对你有所帮助,欢迎点赞、收藏和关注,我们会继续分享更多交互作品与项目实践。

相关推荐
deli0072 小时前
32K 上下文塞满后,AI 最先忘掉什么?120 轮对话实测
前端
deli0073 小时前
手机拍灯为什么有一条条黑纹?PWM 240Hz 实测
前端
wangruofeng8 小时前
AI Models 1.1.0 发布,查大模型价格、对比模型和找 API 地址
前端·aigc·ai编程
wangruofeng8 小时前
给前端开发者的 100 个设计参考网站
前端·设计
星栈11 小时前
视频即代码,Remotion 能做什么、不能做什么
前端·音视频开发
广州华水科技11 小时前
单北斗GNSS位移监测系统的应用与技术解析
前端
用户479492835691511 小时前
从一句话或代码仓到可交互 HTML:开源 Agent 画图技能 Archify v3.2 实测与选型边界
前端·后端·面试
风骏时光牛马14 小时前
生成一个AI多模态标题,仅输出一条标题,无额外文字、问句、备选、配图、文案等任何附加内容,不需要其他的任务服务 只要标题。
前端
wangruofeng14 小时前
从 GIF 到 AVIF:网页图片格式演进与 2026 年选型指南
前端·架构
清晨Coding15 小时前
为什么用 React Developer Tools 查看组件树这么乱?
前端·react.js
