LubanCat RK3588 实时 Linux 开发（九）：从 U-Boot 到 initramfs 的串口启动故障分析

摘要：按照 U-Boot、内核、initramfs 和 systemd 四个阶段阅读串口日志，快速区分启动、根分区和网络问题。

适用对象：遇到黑屏、SSH 不通、initramfs 命令缺失或启动停滞的嵌入式 Linux 开发者。本文以串口日志为主要证据，不把单条 HDMI 警告直接当成根因。

文章目录

- 本篇要解决什么问题
- - 本次最关键的实测证据
- 一、启动日志应该怎么看
- 二、检查启动参数
- [三、initramfs 中的检查命令](#三、initramfs 中的检查命令)
- 四、常见启动判断
- [五、为什么 HDMI 日志可能拖慢启动](#五、为什么 HDMI 日志可能拖慢启动)
- 六、把"现象"转换成"下一条命令"
- - [1. 能进入 `(initramfs)`](#1. 能进入 (initramfs))
  - [2. `root=` 指向 PARTUUID](#2. root= 指向 PARTUUID)
  - [3. 改用 LABEL 时也要验证 LABEL 唯一且真实存在](#3. 改用 LABEL 时也要验证 LABEL 唯一且真实存在)
- [七、BusyBox 环境下为什么命令经常"不好使"](#七、BusyBox 环境下为什么命令经常“不好使”)
- [八、HDMI warning 应该怎么处理](#八、HDMI warning 应该怎么处理)
- 九、本文验收清单
- 小结
- 工作流实测截图
- 专栏导航
- 参考资料

本篇要解决什么问题

"SSH 连不上"并不等于"系统没启动"。串口排障最重要的能力，是先判断系统停在哪个阶段，再决定查哪一类问题。

串口停留位置	说明	优先排查
U-Boot 前后无内核输出	内核可能未被正确加载	启动介质、脚本、kernel/DTB 路径
Kernel 有输出，随后进入 initramfs	内核和 initrd 已运行	`root=`、LABEL/PARTUUID、块设备
能看到 `login:`	基本用户空间已经起来	IP、路由、sshd、网卡状态
大量外设 warning 但继续启动	不一定是主因	先看是否影响关键启动链路

本次最关键的实测证据

首次失败时，启动参数里的 PARTUUID 与 blkid 读取到的真实根分区标识不一致。最终使用与分区实际标签匹配的 root=LABEL=writable 后，问题才回到正确的根分区定位路径上。这个案例说明：看到 initramfs 后不要猜，先做标识交叉验证。

一、启动日志应该怎么看

串口日志可以按四段阅读：

U-Boot：读取启动脚本、内核、initrd 和设备树；
Kernel earlycon：确认内核是否真正启动；
initramfs：查找和挂载 rootfs；
systemd/login：启动服务并提供登录界面。

看到 lubancat login:，说明系统至少已经完成内核、根文件系统和基本用户空间启动。

二、检查启动参数

进入目标系统后：

bash 复制代码

cat /proc/cmdline

重点检查 root=、rootfstype=、rootwait、console= 和设备树相关参数。本次首次失败时，两个关键值如下：

来源	根分区标识
`/proc/cmdline`	`root=PARTUUID=614e0000-0000`
`blkid /dev/mmcblk0p2`	`PARTUUID=a75e6771-0e02-4512-9ba0-b6163f829d6e`，`LABEL=writable`

二者明显不一致，因此 initramfs 无法按启动参数找到 rootfs。最终改为 root=LABEL=writable，与分区标签一致。

这里的结论来自"命令行标识"和"块设备实际标识"的交叉验证，不是看到 initramfs 就直接猜测存储损坏。

三、initramfs 中的检查命令

如果启动失败进入 (initramfs)，可使用：

text 复制代码

blkid
ls -l /dev/mmcblk*
cat /proc/cmdline

blkid 能显示分区 LABEL、UUID 和 PARTUUID；ls -l /dev/mmcblk* 能确认块设备节点是否存在。BusyBox 不是完整 Ubuntu shell，命令选项和工具数量都有限。

本次设备识别结果中，/dev/mmcblk0p1 是 FAT 启动分区，/dev/mmcblk0p2 是标签为 writable 的 ext4 根分区。需要只读检查文件时，可先挂载：

sh 复制代码

mkdir -p /mnt/root /mnt/boot
mount -o ro /dev/mmcblk0p2 /mnt/root
mount -o ro /dev/mmcblk0p1 /mnt/boot
ls -l /mnt/root/boot
ls -l /mnt/boot

修复前先只读挂载，确认目标无误后再决定是否重新以读写方式挂载。

例如 BusyBox ls 不支持 -h：

text 复制代码

ls -lh   # 可能报 invalid option
ls -l    # 使用兼容写法

本次 initramfs 中还出现过 tar: not found。这表示当前救援环境没有打包工具，不应继续照抄完整 Ubuntu 下的 tar 命令；应改用带完整工具的恢复系统，或把分区挂载到另一台 Linux 主机处理。

四、常见启动判断

没有任何内核输出：检查串口参数、启动介质和 U-Boot；
有内核输出但找不到 rootfs：检查 root=、分区 LABEL、initramfs；
能进入 initramfs：说明内核和 initrd 已执行，但挂载 rootfs 失败；
能进入 login 但 SSH 不通：优先检查网络地址、路由和 sshd，而不是重装内核。

五、为什么 HDMI 日志可能拖慢启动

如果串口反复出现：

text 复制代码

dwhdmi-rockchip ... i2c read err!
ddc read failed

这说明 HDMI DDC 通信没有正常完成，可能与显示器、线缆、供电或显示 overlay 有关。它与根分区挂载是两个独立问题，但本次日志中与较长启动时间同时出现。当前尚未完成因果验证，不能直接断言它就是全部启动延迟的唯一原因；应记录显示器连接状态和 U-Boot 加载的 overlay，并做有/无显示设备的对照启动测试。

六、把"现象"转换成"下一条命令"

启动故障排查最重要的是减少猜测。可以按下面的判断链处理：

1. 能进入 `(initramfs)`

说明 CPU 已经执行了新内核，initrd 也已经被加载。此时优先确认块设备和 root 参数：

text 复制代码

cat /proc/cmdline
blkid
ls -l /dev/mmcblk*

不要一看到 initramfs 就重刷系统。

2. `root=` 指向 PARTUUID

把命令行中的值和 blkid 输出逐字符比较。PARTUUID 改变后，即使分区内容完全正常，initramfs 仍可能找不到根分区。

3. 改用 LABEL 时也要验证 LABEL 唯一且真实存在

本文实测使用 root=LABEL=writable 解决的是"启动参数与真实分区标识不一致"这一具体问题，并不代表 LABEL 永远优于 PARTUUID。工程上应选择稳定、可维护且与启动脚本一致的标识方式。

七、BusyBox 环境下为什么命令经常"不好使"

initramfs 中通常只有精简 BusyBox 工具集，因此：

某些 GNU 命令根本不存在；
同名命令支持的参数比完整 Ubuntu 少；
/boot/firmware 等完整系统路径可能尚未挂载；
网络和 DNS 也未必可用。

所以救援时应先执行最小、只读、可确认目标的操作。能只读挂载就先只读挂载，能观察就先观察，再决定是否写入。

八、HDMI warning 应该怎么处理

HDMI DDC 错误可能需要处理，但它和 rootfs 挂载失败是两条不同链路。更严谨的做法是做对照实验：

记录连接显示器时的启动时间和日志；
记录断开显示器时的启动时间和日志；
对比 U-Boot overlay、kernel warning 次数和 systemd 到达 login 的时间。

只有有了对照数据，才能判断它是否是明显启动延迟来源。

九、本文验收清单

能根据串口判断停在 U-Boot / Kernel / initramfs / systemd 哪一阶段；
已比较 /proc/cmdline 与 blkid 的真实分区标识；
initramfs 中优先采用只读检查；
没有把 BusyBox 当成完整 Ubuntu shell；
没有把单条 HDMI warning 直接定性为启动失败主因；
修复后能看到正常 login 或进一步进入用户空间。

小结

串口日志分析的核心是先定位启动阶段，再决定查看分区、设备树、驱动还是服务。不要把所有警告都当成导致启动失败的根因。

工作流实测截图

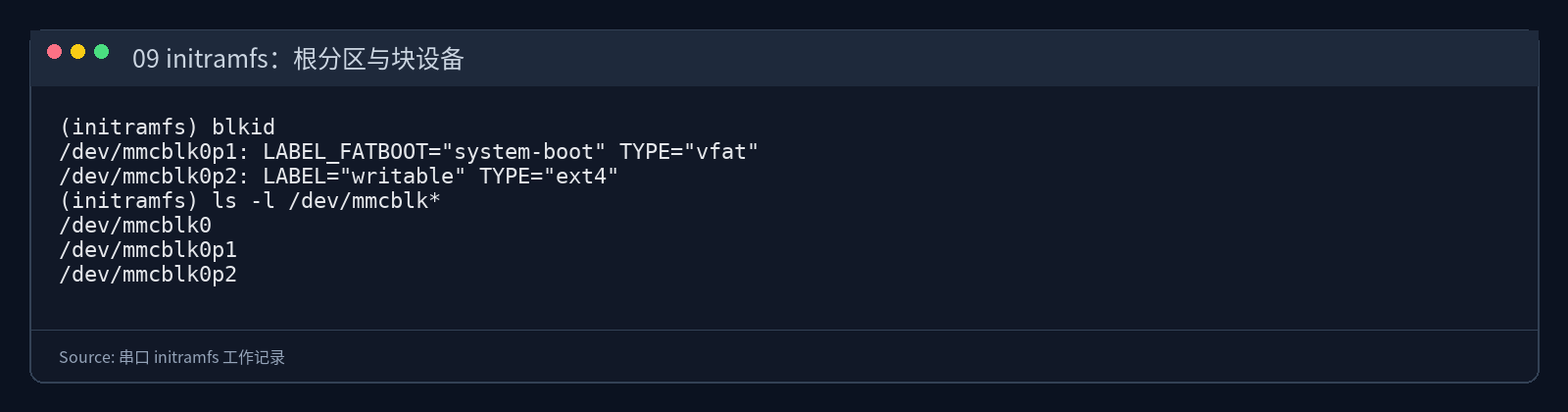

图1：串口 initramfs 环境中 blkid 和 mmc 设备节点输出。

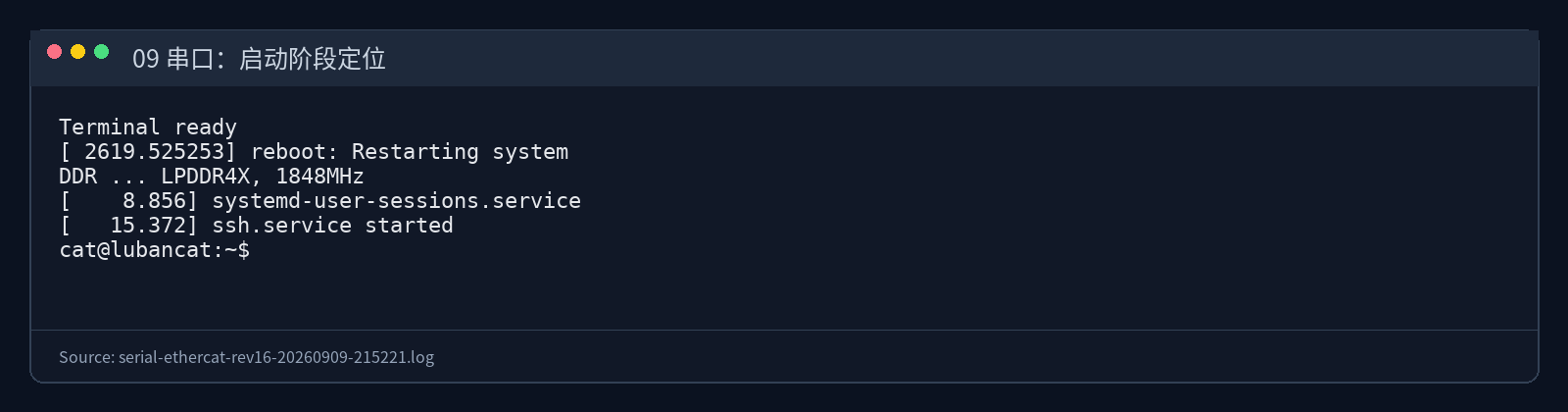

图2：从 DDR 初始化到 systemd/SSH 就绪的阶段性日志。

专栏导航

专栏：LubanCat RK3588 实时 Linux 开发实战（第 9/13 篇）

上一篇：LubanCat RK3588 实时 Linux 开发（八）：RT 内核 DEB 安装、启动校验与安全回滚
下一篇：LubanCat RK3588 实时 Linux 开发（十）：RT 内核启动后的驱动、网络与服务全面验收

参考资料

文中的版本号、接口名、设备地址和测试数据均应以自己的板卡实测为准；引用命令前请先确认当前 SDK、内核和启动布局。

标签：串口调试 U-Boot initramfs Linux启动 RK3588
