1.锐化为什么能让图像更清晰
图像锐化是一项至关重要的技术，它可以使照片中的细节更加清晰、轮廓更加分明，从而提升整体图像的质量。这里将详细探讨图像锐化的基本原理、常见方法及其应用技巧。
图像锐化的核心原理是通过增强图像中边缘部分的对比度来突出细节。具体而言，锐化处理通常会检测图像中的边缘，然后增加边缘两侧像素的对比度，使得边缘看起来更加清晰。锐化操作主要集中在高频信息（即细节和边缘）上，而低频信息（如平滑区域）基本不受影响。
1.1. 常见的图像锐化方法
1.1.1. Unsharp Mask（USM）锐化
Unsharp Mask是最常用的锐化方法之一，其工作原理是先创建一个模糊版本的图像，然后将原图像与模糊图像进行比较，增强两者之间的差异。这种方法的三个主要参数包括：
- Amount（数量）：控制锐化效果的强度。
- Radius（半径）：决定了边缘区域的宽度，影响锐化的范围。
- Threshold（阈值）：设置需要进行锐化的细节级别，避免锐化噪点和低对比度区域。
1.1.2. 高反差保留（High Pass Filter）
高反差保留是一种有效的锐化技术，常用于强调图像的细节。具体步骤如下：
复制图层，并应用"高反差保留"滤镜（通常设置较低的半径）。
将高反差保留图层的混合模式更改为"叠加"（Overlay）或"柔光"（Soft Light）。
调整图层的不透明度，达到理想的锐化效果。
1.1.3. 智能锐化（Smart Sharpen）

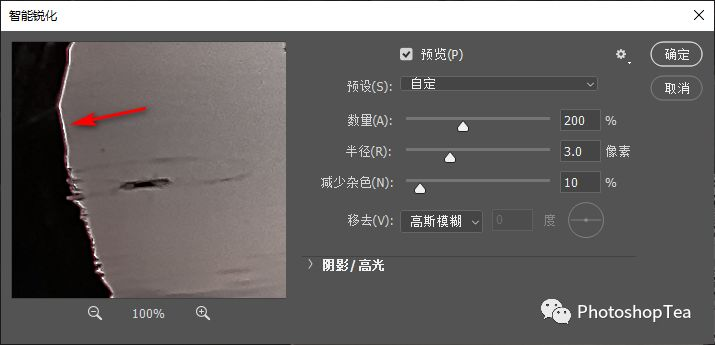

智能锐化是Photoshop中的一个高级锐化工具，提供更多的控制选项。与Unsharp Mask相比，智能锐化可以更好地处理阴影和高光区域，避免过度锐化带来的光晕效应。
1.2 图像锐化的应用技巧
1.2.1 控制锐化强度
锐化过度会导致图像出现明显的噪点和光晕，因此控制锐化强度至关重要。一般来说，可以多次使用小幅度的锐化，而不是一次性大幅度锐化，逐步调整以达到最佳效果。
1.2.2 局部锐化
并非所有部分都需要锐化，对于某些需要强调的细节区域（如眼睛、头发等），可以进行局部锐化。通过使用蒙版工具，可以精确控制锐化区域，避免对平滑区域造成影响。
1.3 不同类型图像的锐化处理
- 风景摄影：通常需要较高的锐化力度，以突出树木、山脉和建筑物的细节。
- 人像摄影：锐化力度应较为适中，避免对皮肤细节的过度处理，通常只锐化眼睛、头发等部位。
- 微距摄影：需要非常精细的锐化处理，以突出小物体的细节和纹理。
1.4. 锐化与降噪结合
在进行锐化处理之前，先进行降噪处理，可以减少噪点对锐化效果的干扰。降噪后，再进行适当的锐化处理，能更好地保留图像细节。
2. 锐化后出现光晕的原因
锐化图像的一般原理是：在图像中找到有明暗反差的边缘，然后让边缘的暗侧变得更暗，亮侧变得更亮，通过这种增加边缘对比度的方式，从而让图像看起来有更清晰的感觉。
基于这一原理下的锐化技术，通常会带来一个问题，即边缘处出现明显的光晕（Halos）现象，锐化强度越大，光晕现象越严重。
3.光晕（halo）出现的原因
假设有一张包含黑白条纹的图像：
光晕效应：使用均值滤波器处理后，条纹的边缘会变得模糊，并且在黑白条纹的交界处会出现明显的过渡区域，看起来像是有一个"光环"围绕着边缘。
振铃效应：使用理想低通滤波器处理后，黑白条纹的交界处会出现一系列的波纹或振荡，这些波纹通常是正负交替的。
3.1 光晕效应（Halo Effect）
3.1.1 定义
光晕效应是指在高对比度边界附近出现的过渡区域，这种过渡区域会使图像看起来不自然。它通常发生在使用平滑或模糊滤波器（如盒滤波器、均值滤波器）处理图像时。
3.1.2 表现
边缘过渡区域：在高对比度的边界附近，原本应该是锐利的边缘变得模糊，并且在边缘两侧出现了逐渐过渡的区域。这种过渡区域看起来像是一个"光环"，因此得名"光晕效应"。
视觉不自然：由于光晕效应，图像中的高对比度边界不再显得自然，而是有一种不真实的感觉，看起来像是有一个"光环"围绕着边缘。
细节丢失：光晕效应不仅影响边缘的清晰度，还可能导致细节的丢失。
3.1.3 产生原因
滤波器的平滑作用：平滑滤波器通过将每个像素值替换为其邻域内像素值的平均值，来达到平滑图像的目的。这种操作在高对比度边界处会导致像素值的混合，从而产生过渡区域。
滤波器的大小：滤波器的大小（即邻域的范围）越大，光晕效应越明显。较大的滤波器会将更多的像素值混合在一起，导致更大的过渡区域。
3.1.4 解决方法
使用高斯滤波器：高斯滤波器在平滑图像的同时，能够更好地保留边缘信息。
3.2 振铃效应（Ringing Effect）
3.2.1 定义
振铃效应是指在高对比度边界附近出现的振荡现象，即在边界附近出现一系列的波纹或振荡。理想滤波器（Ideal Filter）会产生振铃效应（Ringing Effect）。
3.2.2 表现
振荡波纹：在高对比度的边界附近，会出现一系列的波纹或振荡，这些波纹通常是正负交替的。
视觉干扰：振铃效应会使图像看起来有明显的干扰，尤其是在处理高对比度或尖锐边缘的图像时。
频率响应不均匀：振铃效应通常是由于滤波器在频率域内的响应不均匀导致的，特别是在使用矩形窗函数进行频域滤波时。
3.2.3 产生原因
频率响应不连续：理想低通滤波器的频率响应在截止频率处是不连续的，这种不连续性会导致时域中的振荡。
过锐化：在使用理想高通滤波器时，如果增强的幅度过大，也会导致振铃效应。
3.2.4 解决方法
为了减轻或消除理想滤波器引起的振铃效应，可以考虑以下几种方法：
- 使用平滑的窗函数：
- 使用平滑的窗函数（如汉宁窗、汉明窗、布莱克曼窗等）对理想滤波器的频率响应进行加窗处理，可以使频率响应更加平滑，减少振铃效应。
例如，汉宁窗函数可以表示为：
w ( n ) = 0.5 − 0.5 c o s ( 2 π n N − 1 ) w(n)=0.5-0.5cos(\frac{2 \pi n}{N-1}) w(n)=0.5−0.5cos(N−12πn) - 通过加窗处理，可以平滑滤波器的频率响应，减少振荡。
3.3 理想滤波器
理想滤波器是一种在频率域内具有理想截止特性的滤波器，它的频率响应在截止频率处从完全通过到完全抑制的过渡是瞬时的，没有渐变过程。这种理想的频率响应在实际应用中是不可实现的，但在理论上可以帮助我们理解滤波器的特性。
3.3.1 理想滤波器的频率响应
理想滤波器的频率响应可以分为低通、高通、带通和带阻等多种类 型。以理想低通滤波器为例，其频率响应在截止频率 f c f_c fc以下完全通过，而在 f c f_c fc以上完全抑制。
3.3.2 振铃效应的产生

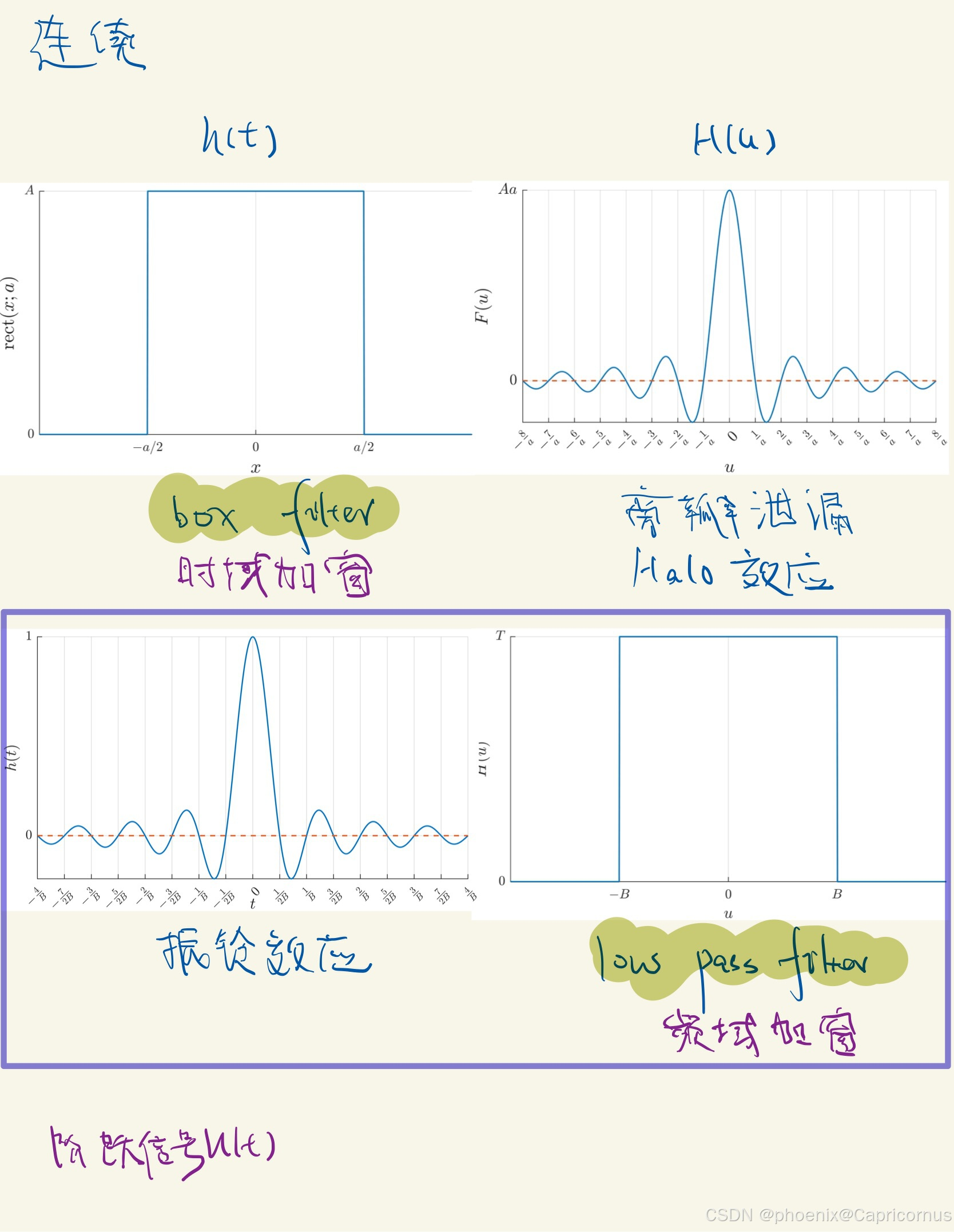

理想滤波器在时域中的冲击响应是一个 sinc 函数（正弦函数除以其自变量），即：
h ( t ) = s i n ( π f c t ) π f c t ) h(t)=\frac{sin(\pi f_c t)}{\pi f_c t)} h(t)=πfct)sin(πfct)
sinc 函数的特点是在主瓣（中心峰值）周围有许多振荡的旁瓣。当理想滤波器应用于图像时，这些振荡会在高对比度边界附近产生振铃效应。
3.3.3 锐化后出现振铃现象

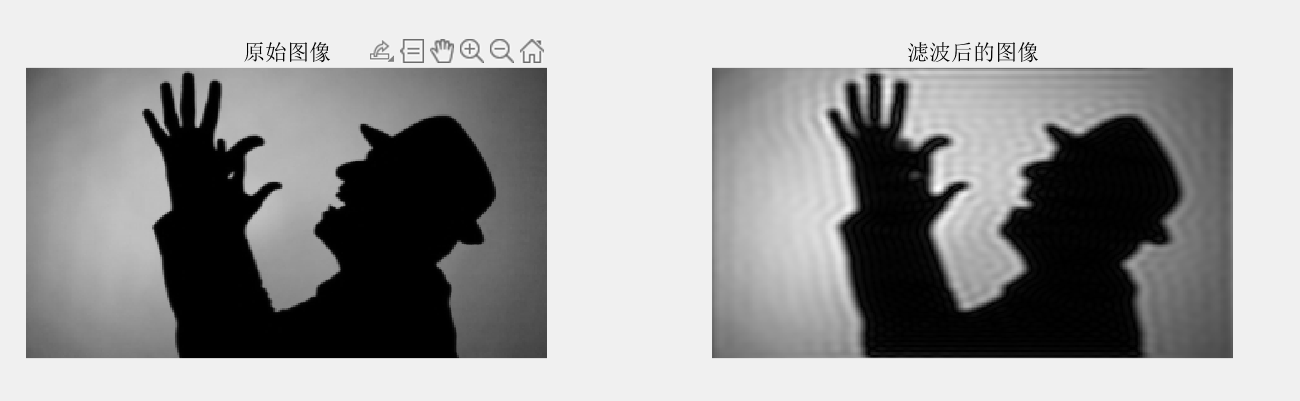

"图像处理中，对一幅图像进行滤波处理，若选用的频域滤波器具有陡峭的变化，则会使滤波图像产生'振铃'，就是指输出图像的灰度剧烈变化处产生的震荡，就好像钟被敲击后产生的空气震荡。"（如下图）
