在电动自行车灯、摩托车灯、汽车照明、直流或交流输入LED驱动、大功率LED照明及LED背光等应用领域，LED驱动方案常面临输入电压范围宽、封装尺寸要小、高低亮模式切换要便捷、系统外围要简洁等多重设计挑战。OC5138T作为一款内置100V功率MOS的高效率、高精度开关降压型大功率LED恒流驱动芯片，支持8V至100V超宽输入电压范围 ，输出电流范围100mA至800mA ，采用固定频率140kHz PWM工作模式 与平均电流检测模式 ，最高效率可达93% ，内置VDD稳压管 与智能过温保护 ，并集成了MODE脚高低亮一键切换功能，以SOT23-6超小封装为工程师提供高集成度、小体积的LED恒流驱动方案。
一、产品概况：超宽压输入，内置100V MOS，SOT23-6小封装

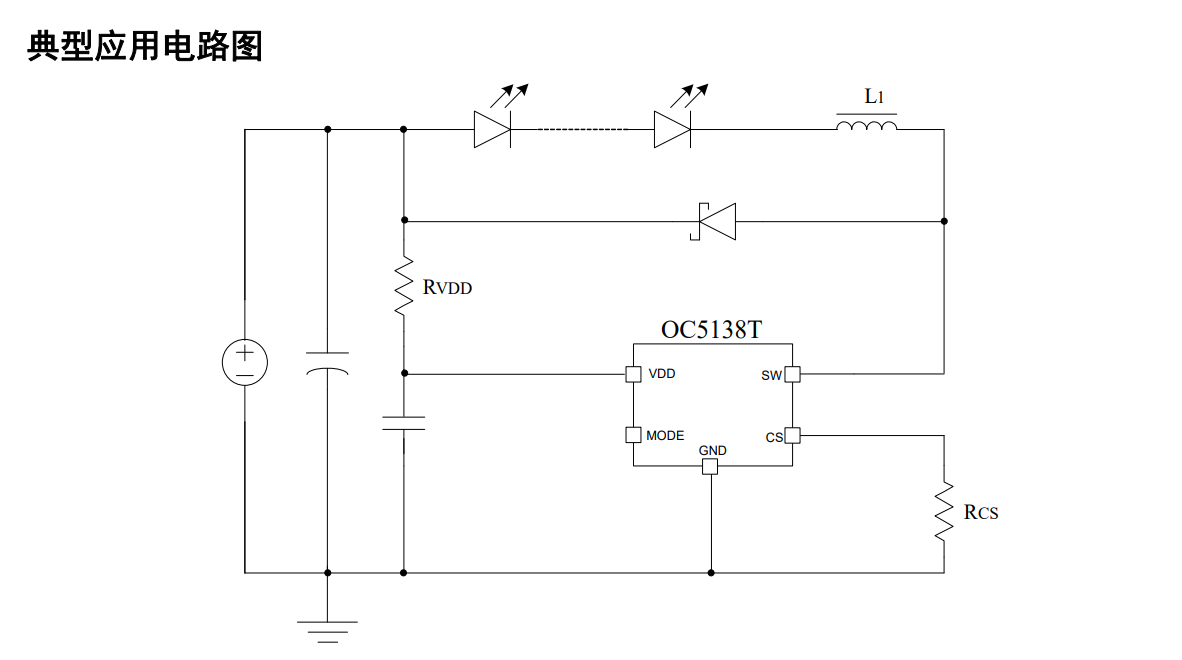

OC5138T采用SOT23-6封装，管脚功能定义清晰（NC、SW、GND、VDD、MODE、CS），外围电路简单，仅需少量元件即可构建完整降压型LED恒流驱动电路。芯片支持8V至100V输入电压范围，覆盖12V/24V/36V/48V/72V等全场景照明总线，特别适用于电动自行车、摩托车及汽车等供电电压波动较大的应用场景。
芯片内置100V耐压功率MOSFET ，采用固定频率140kHz PWM工作模式 与平均电流检测模式 ，输出电流精度高且具有优异的负载调整率特性。芯片集成了MODE脚高低亮功能选择 ------MODE悬空或接地为高亮模式（全亮输出），MODE接VDD为低亮模式（1/2电流输出），无需外部MCU即可实现便捷的高低亮切换。内部集成了VDD稳压管 以及智能过温保护电路，减少外围元件并提高系统可靠性。
二、核心优点：内置100V MOS、MODE脚高低亮切换、平均电流控制、高效率、智能过温保护
1. 内置100V功率MOS，8V~100V超宽输入
OC5138T内部集成100V耐压功率MOSFET ，支持8V至100V输入电压范围 ，覆盖12V/24V/36V/48V/72V等全场景照明总线及汽车电源系统。输出电流范围100mA至800mA，适配电动自行车灯、摩托车灯、汽车照明等中低功率LED照明需求。高集成度设计省去了外部功率管，减少了BOM元件数量与PCB面积，降低了设计复杂度与生产成本。
2. MODE脚高低亮一键切换，无需外部MCU
OC5138T内置MODE脚高低亮功能选择，这是其最显著的应用便利性特性：
高亮模式 ：MODE脚悬空或接地，LED全亮输出，适用于正常照明场景。MODE脚内部具有80kΩ下拉电阻，悬空时自动为低电平，工作在高亮模式。
低亮模式：MODE脚接VDD高电平，LED输出电流减半（1/2电流），适用于节能或低亮度需求场景。
这一设计使得电动自行车、摩托车等应用无需外部MCU或额外控制电路，仅通过一个开关即可实现远近光或高低亮切换，大幅简化了系统设计，降低了BOM成本。
3. 平均电流检测模式，负载调整率优异
OC5138T采用平均电流检测模式，相比峰值电流控制模式具有以下优势：
优异的负载调整率：输出电流不受电感纹波影响，在LED负载电压变化或温度变化时，输出电流保持高度稳定。
恒流精度高 ：CS均值电压典型值200mV，输出电流由公式 ILED = 0.2 / RCS 设定，配合高精度采样电阻，可实现高精度恒流输出。
系统稳定可靠：固定频率140kHz PWM工作模式，开关频率稳定，EMI设计可预期。
4. 高效率高达93%，降低系统发热
OC5138T最高转换效率可达93%，在全负载范围内保持优异效率表现。高转换效率意味着更低的功率损耗和更少的发热量，特别适用于电动自行车灯、摩托车灯等密闭腔体或对散热有严格要求的应用------减少发热不仅延长LED光源寿命，也降低了系统散热设计的难度与成本，提升了整机可靠性。
5. 智能过温保护，渐进降流而非硬关断
OC5138T内置智能过温保护电路 ，过温调节阈值为140℃ 。当芯片内部温度超过140℃时，过温调节开始起作用：随温度升高输入峰值电流逐渐减小，从而限制输入功率，增强系统可靠性。相比简单粗暴地关断输出导致照明突然熄灭，这种渐进式降电流保护方式确保照明在极端工况下仍可持续工作（虽亮度降低但不会完全熄灭），在汽车照明、摩托车照明等安全攸关的应用中，这一特性尤为重要。
6. 芯片供电欠压保护4.1V，防止异常工作
OC5138T内置芯片供电欠压保护 功能，欠压保护阈值为4.1V ，迟滞0.4V。当VDD电压低于欠压保护阈值时，芯片自动关断输出，防止在供电不足时系统异常工作；当VDD电压恢复至正常范围后，芯片自动恢复工作。这一功能有效避免了因供电电压跌落导致的输出不稳定或异常闪烁问题。
7. 内置VDD稳压管，外围供电极简
OC5138T内部集成了VDD稳压管 ，通过外部一颗供电电阻R_VDD即可从高压输入端取电为芯片供电。VDD钳位电压典型值5.8V （钳位电流<10mA），无需外部LDO或复杂供电电路，极大简化了外围设计。供电电阻计算公式为 R_VDD = (VIN - VDD) / I_VDD，其中I_VDD典型值取2mA，设计简单可靠。
8. SOT23-6超小封装，适合紧凑型设计
OC5138T采用SOT23-6超小封装，体积远小于传统ESOP8封装，特别适合PCB空间极度受限的应用场景，如电动自行车灯具、摩托车灯、小型LED模组等。超小封装配合极简外围电路，可将整个驱动模组面积压缩至最小，满足紧凑型产品设计需求。
三、技术特点：专为电动摩托车灯与汽车照明优化
-
超宽输入电压范围8V~100V：覆盖12V/24V/36V/48V/72V等全场景照明总线及汽车电源系统，从容应对冷启动电压跌落与抛负载电压尖峰。
-
内置100V功率MOS：高集成度，减少外围元件，降低BOM成本与PCB面积。
-
输出电流范围100mA~800mA：通过外部采样电阻灵活设定，适配中低功率LED照明需求。
-
固定工作频率140kHz：兼顾转换效率与EMI设计可预期性。
-
平均电流检测模式，恒流精度高：负载调整率优异，输出电流受负载电压变化影响小。
-
MODE脚高低亮一键切换：MODE悬空或接地=高亮（全亮），MODE接VDD=低亮（1/2电流），无需外部MCU。
-
最高效率93%：全负载范围内保持优异转换效率。
-
芯片供电欠压保护4.1V：防止供电不足时系统异常工作。
-
内置VDD稳压管（5.8V钳位） ：外围供电极简，仅需一颗电阻。
-
智能过温保护140℃：渐进降流而非硬关断，提升系统可用性。
-
SOT23-6超小封装：体积极小，适合紧凑型PCB布局与小型LED模组设计。
-
宽工作温度范围-40℃~125℃：满足汽车及工业照明严苛环境要求。
四、典型应用场景
OC5138T具备8V~100V超宽输入范围、内置100V MOS、MODE脚高低亮一键切换、平均电流控制及93%高效率等综合优势，广泛适用于以下领域：
-
电动自行车灯
从36V/48V/60V/72V电池组直接取电，为前大灯、尾灯提供高精度恒流驱动。MODE脚高低亮一键切换功能无需外部MCU即可实现远近光或日行灯/夜行灯切换，大幅简化系统设计。宽输入范围适应电池从满电到亏电的全电压变化区间，输出电流稳定不跌落。
-
摩托车灯
从12V/24V摩托车电源取电，为大灯、转向灯、尾灯等提供恒流驱动。8V~100V宽输入范围从容应对摩托车供电系统的电压波动，内置100V MOS提供充足的耐压裕量，SOT23-6超小封装适合摩托车灯具内部有限空间。
-
汽车照明
从12V/24V汽车电源取电，为日行灯（DRL）、转向灯、尾灯、雾灯、阅读灯、氛围灯等提供高精度恒流驱动。8V~100V宽输入范围从容应对冷启动电压跌落、抛负载电压尖峰等汽车电源剧烈波动，智能过温保护在密闭灯腔高温下渐进降流而非突然熄灭，提升行车安全。
-
直流或交流输入LED驱动
适配各类直流电源或交流整流后（如AC-DC电源输出）的LED驱动应用，宽输入电压范围覆盖绝大多数低压直流照明总线，固定140kHz工作频率便于EMI滤波设计。
-
大功率LED照明
为工矿灯、投光灯、高杆灯、路灯等中低功率LED灯具提供高效恒流驱动，最高800mA输出电流满足中低功率照明需求，93%高效率降低系统发热与长期运行能耗。
-
LED背光
为液晶显示器、电视、车载显示屏等提供LED背光恒流驱动，平均电流控制确保背光亮度均匀性，SOT23-6小封装适合紧凑型背光模组设计。
五、总结
OC5138T以8V~100V超宽输入范围、内置100V功率MOS、100mA~800mA输出电流、固定140kHz PWM平均电流控制、最高93%效率、MODE脚高低亮一键切换及SOT23-6超小封装，成为电动自行车灯、摩托车灯、汽车照明、大功率LED照明及LED背光等领域的理想恒流驱动方案。
其MODE脚高低亮一键切换 功能无需外部MCU即可实现高亮/半亮模式切换，特别适合电动自行车、摩托车等对成本与设计简洁度有较高要求的应用；平均电流检测模式 确保优异的负载调整率，输出电流受负载电压变化影响极小；内置100V MOS 高集成度简化了外围电路，降低了BOM成本与PCB面积；智能过温保护 在极端工况下渐进降流而非硬关断，提升了安全攸关场景下的系统可用性；SOT23-6超小封装使其成为PCB空间受限应用的理想选择。对于希望以一颗芯片覆盖宽输入电压范围、追求极简高低亮切换方案、需要小封装并保障系统可靠性的照明设计团队，OC5138T无疑是一个值得优先评估的高性价比降压型LED恒流驱动方案。
