航天热平衡实验里，光源均匀性一偏，温度场数据跟着偏。 自然光受天气季节影响太大，验证只能交给太阳光模拟器。航天器热平衡测试太阳模拟器的要求比普通照明 要严格 ：试验要把航天器放在接近在轨的光照状态，测温度分布与涂层老化。
太阳模拟系统考核看三个硬指标：辐照面尺寸、均匀性、太阳常数倍数 。大面积太阳模拟器要做到辐照均匀、不均匀性压在几个百分点内，光学积分器几乎是必选项。紫创测控 LuminBox大面积太阳模拟器 ，通过全光谱LED阵列、多通道控制以及光学匀光设计，可用于需要稳定太阳辐照环境的实验。
太阳模拟器积分器工作原理

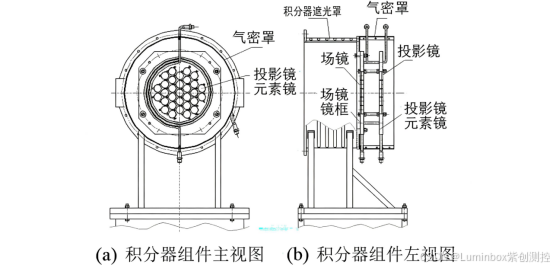

积分器结构示意图
太阳光模拟器的积分器由场镜组和投影镜组两组透镜阵列构成，元素镜一一对应且同光轴，每一对组成一个光通道。光源经聚光镜会聚后形成对称的辐照分布，被场镜分割成多份，分别成像到对应的投影镜上，最终投射到工作面。
太阳模拟器提高光照均匀性

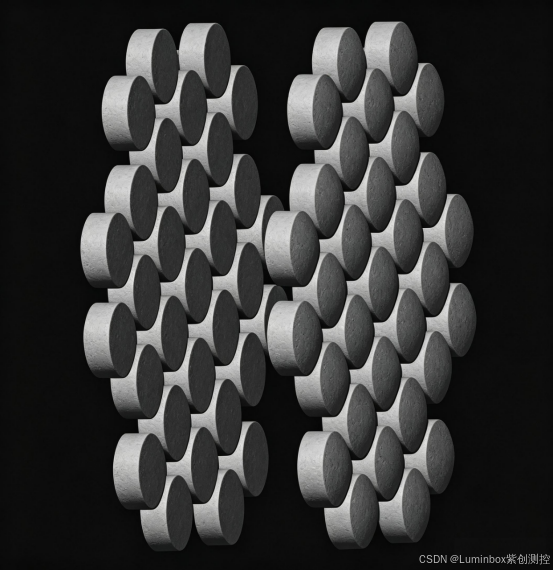

积分器场镜及投影镜图
场镜把光源出瞳成像到投影镜附近，投影镜再把各路小光斑投到同一工作面；每路通道都携带光源强度分布的相同一份，叠加后局部亮暗被平均掉，均匀照明就是这么来的。
中型太阳模拟器积分器设计案例
参考文献中给出 31 通道方案。LightTools 仿真给出 Φ2000 mm 辐照面不均匀性 ±4% ；****实测 ±3.75%，最高辐照度 1.39 个太阳常数。****这套太阳模拟系统的太阳辐照模拟能力常被同行用作对照。
结构设计与热设计关键参数

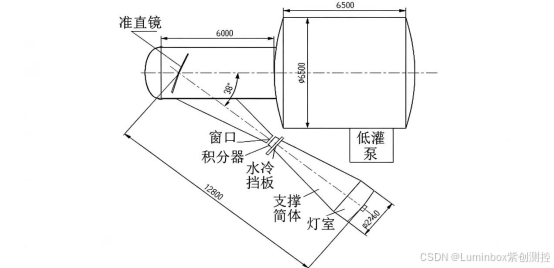

太阳模拟器示意图
****太阳光模拟器里，光路再合理，热管不住一样出问题。****氙灯是高功率热源，积分器镜框吸收大量能量，温升形变会迅速拉低均匀性。热设计必须与光学设计同步。
大面积太阳模拟器设计方法上，机械部分多采用对称式支撑，让热应力分布均匀，避免局部过热把光轴顶偏。支撑筒外盘冷却水管，镜框开水槽冷却，元素镜用氮气冷却。光轴不跑，均匀照明才保得住。
起点是流量公式 Lc = Q/(cp·ρ·ΔT) ：给定热负荷 Q 和允许温差 ΔT，就能反推流量；再用 Re = μd/ν 判断流态。氙灯太阳光模拟器热负荷高，水冷做得复杂；换成 LED，热管理压力小得多。
光学仿真与实验结果验证

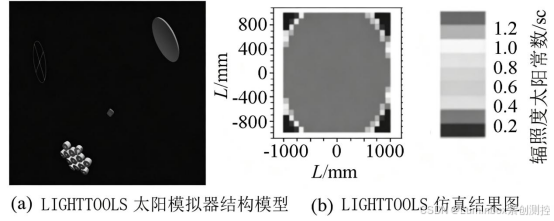

太阳模拟器模型
太阳模拟系统研发中，太阳辐照模拟能在投料前把光路跑一遍，用来定光学积分器的通道数、曲率和间距。实测结果为：Φ2000 mm 辐照区域； ±3.75% 辐照不均匀性； 1.39 太阳常数最大输出能力。
太阳辐照模拟的评价体系 IEC 60904-9、ASTM E927 把光谱匹配、辐照均匀性和稳定性放在一起考核。航天热平衡实验更看重均匀照明和长期稳定性。
太阳光模拟器选型要回到试验本身：先明确需要多大的均匀面、多高的辐照倍数。
AM0太阳模拟器中的光学系统设计
AM0太阳模拟器对光谱匹配要求更高 ，航天太阳模拟器的难点大多在这里。氙灯光谱连续、瞬时能量高，但热负荷大、寿命短；LED 发热低、寿命长，维护成本明显下降。要把 AM0 谱型拟合到位，得用多通道 LED 分区配比，这反过来对太阳模拟器积分器的混光能力提出更高要求。
把光学积分器和 LED 配合起来：积分器解决均匀性，LED 缓解热管理压力，两者配合后太阳模拟系统长期运行更稳定。
太阳模拟器在航天试验中应用
航天热平衡实验覆盖的场景很广：立方星热平衡、光学载荷热试验、材料加速老化 ，都需要大面积光源。航天太阳模拟器的积分器决定均匀性，光源类型决定复杂度和成本。
传统高功率氙灯瞬时能量足，代价是换灯频繁、热管理负担重；LED 加光学积分器的组合在寿命和维护上更占优。航天热平衡实验最怕数据不可复现，太阳模拟系统的选型先看光谱连续性和峰值功率要求。
大面积高均匀太阳辐照的核心，是积分器的多通道混光能力加上匹配的热设计。****Φ2000 mm、±3.75%、1.39 太阳常数这组结果说明这条路走得通。****做类似系统时，先用仿真把通道数和冷却参数定下来，再验证热变形的影响。

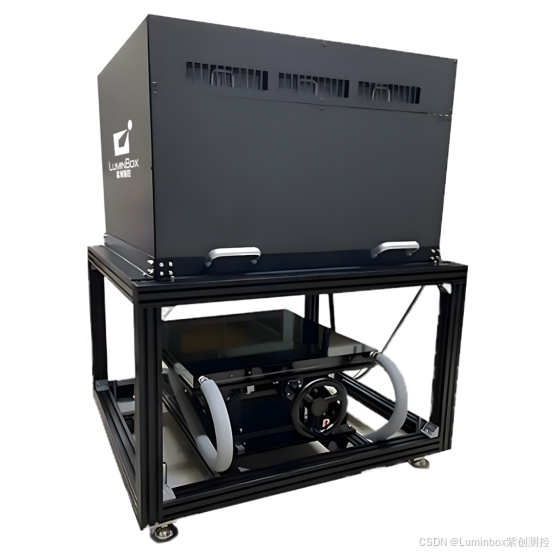

Luminbox 全光谱大面积LED太阳模拟器
Luminbox 全光谱大面积LED太阳模拟器以A+AA+综合性能 ，实现辐照均匀 、光谱精准 与运行稳定的三重突破，通过权威认证，为材料测试 提供高可靠、标准化的全光谱光照解决方案，推动精密光学实验迈向更高精度与可重复性。
Luminbox 全光谱大面积LED太阳模拟器
- A+级光谱匹配：300-1200 nm全覆盖，误差≤1%（IEC标准）。
- 高均匀辐照：45cm×45cm区域不均匀度仅1.8%（A级）。
- 超稳运行：20分钟波动≤0.5%（A+级）。
- 权威认证：国家计量院校准，国际标准合规。
- 工业级设计：适配光伏、材料、光催化等多场景。
Luminbox凭借对光谱匹配度 、辐照均匀性 等核心指标的极致追求，已构建起覆盖LED/氙灯/卤素灯全技术路线的产品矩阵，技术持续创新、关键性能指标表现出色，为客户提供了优质的产品和全场景太阳光环境模拟解决方案。
原文参考：《中型太阳模拟器积分器设计》
