城域网 (MAN)：架构、技术与设计考量
本文从通信工程视角系统介绍城域网（MAN）的分层架构、关键传送技术和主要设计参数，适合作为超过4页的技术参考文档，供规划、设计和运维城域网络的工程师使用。

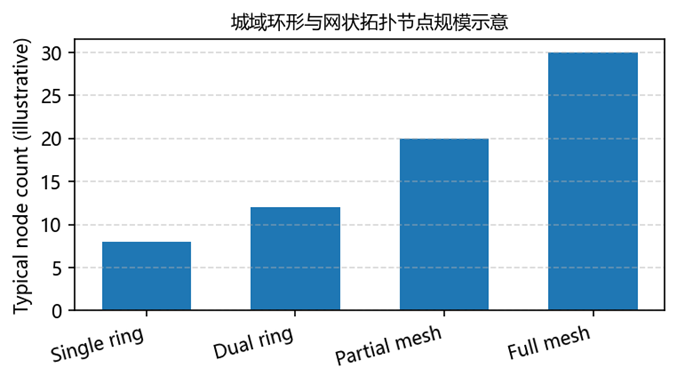

图 1 ：单环、双环、部分网状和全网状等城域拓扑结构下典型节点规模的示意（示意）。

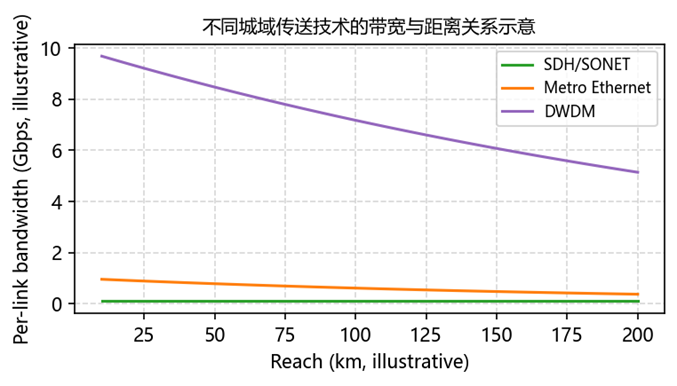

图 2 ： SDH/SONET 、城域以太网和 DWDM 等传送技术在每链路带宽与可达距离之间的示意关系（示意）。

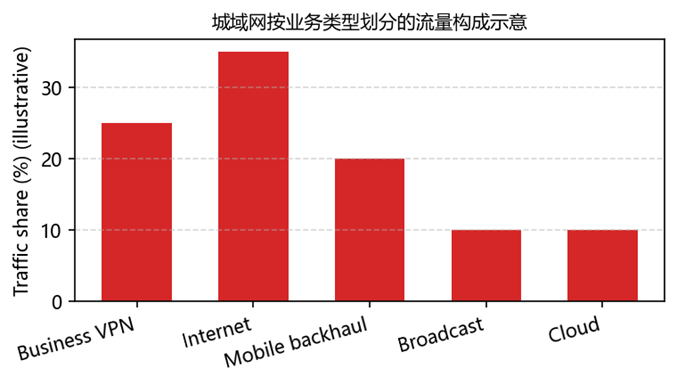

图 3 ：业务 VPN 、 Internet 、移动回传、广播和云业务在城域网流量中的示意占比（示意）。
|-----------|-----------------|--------------------------|-------------------|
| 层次 | 范围 | 示例 | 说明 |
| 接入层 | 将客户站点连接至城域边缘。 | 光纤接入环、铜缆/FTTH馈线等。 | 常与接入网共享，重点在于业务聚合。 |
| 城域边缘层 | 客户流量进入MAN的入口。 | 边缘路由器、汇聚交换机等。 | 实现VPN、QoS和策略控制。 |
| 城域核心层 | 在城域范围内提供高容量传输。 | DWDM环、MPLS核心、SDH/SONET等。 | 侧重容量、可靠性和低时延。 |
| 网关层 | MAN与WAN/骨干网的接口。 | 互联路由器、边界网关等。 | 连接国家/国际骨干网。 |
表1：典型城域网层次结构、范围及示例组件。
|--------------------|----------------------|-------------------------|-----------------------|
| 技术 | 介质 | 典型角色 | 说明 |
| SDH/SONET | 光纤 | 传统基于TDM的传送网。 | 提供严格时隙保障，在部分MAN中仍在使用。 |
| MPLS / MPLS-TP | 基于SONET/SDH或以太网的分组承载 | 用于VPN、业务工程和标签交换路径。 | 是现代城域分组网络的核心控制平面。 |
| 城域以太网 | 以太网 over 光纤 | E-Line、E-LAN、E-Tree等业务。 | 为企业连接提供标准化以太网业务。 |
| DWDM | 光纤 | 多波长承载技术。 | 为其他技术提供高容量底层传送。 |
| PTN / IP RAN | 基于光纤的分组传送 | 用于移动回传和前传。 | 支持无线接入的同步和QoS保障。 |
表2：代表性城域网传送技术、介质及典型角色。
|---------|----------------|--------|----------------------|
| 参数 | 含义 | 符号 | 设计意义 |
| 时延 | 沿城域路径的传播和处理时间。 | T | 对语音、视频和同步业务非常重要。 |
| 抖动 | 分组时延的变化量。 | J | 影响实时业务和缓冲设计。 |
| 可用性 | 业务正常运行的时间比例。 | A | 决定冗余设计和SLA指标。 |
| 吞吐量 | 实际可达数据速率。 | R | 指导容量规划和链路尺寸设计。 |
| 抗毁性 | 在故障情况下维持业务的能力。 | N/A | 影响拓扑（环/网状）以及保护/恢复机制。 |
表3：城域网关键性能参数及其设计意义。
1. MAN的范围及与LAN/WAN的关系
城域网用于在同一城市或经济区域内连接多个局域网和接入网络，为各站点之间提供高容量、低时延的传送能力。MAN位于企业/园区LAN与国家/国际骨干网之间，是整体网络架构中的中间层。
从业务角度看，MAN承载企业专线、Internet接入、移动回传、广播分发和云访问等多种业务。理解MAN特性有助于在LAN设计和骨干网能力之间合理衔接区域传送层。
2. 城域分层架构
城域网通常划分为接入层、城域边缘层、城域核心层和网关层。接入层聚合客户站点，城域边缘层实施业务策略，城域核心层提供高可靠、高容量传送，网关层负责与国家或全球骨干网互联。
这种分层架构支持可扩展性和模块化，引入不同技术在各层部署，例如在接入段采用以太网环，在核心段采用MPLS/DWDM，在网关处部署高容量路由器。
3. 环形与网状拓扑
传统MAN广泛使用环形拓扑，并通过MSP或ERPS等保护机制实现快速故障恢复。环拓扑易于管理且行为可预测，但在节点规模增加时可能表现出效率不足。
现代城域核心段越来越多地采用部分或全网状结构，尤其在基于IP/MPLS的网络中。网状拓扑结合MPLS或IP路由，可提供多条等成本路径，提高抗毁性和负载分担能力，同时对控制平面和规划提出更高要求。
4. SDH/SONET及传统TDM传送
SDH/SONET曾长期作为城域网中的主流时分复用传送技术，提供严格的时隙分配和成熟的保护机制。许多MAN仍在该平台上承载遗留业务。
虽然TDM传送在行为上具有确定性，但对突发分组流量的灵活性不足。迁移策略通常是在现有SDH/SONET基础上叠加分组承载技术，或逐步用分组传送解决方案替代。
5. MPLS与城域以太网
MPLS和城域以太网已成为MAN中的主流分组传送技术。MPLS提供标签交换路径、VPN业务和业务工程能力，城域以太网则定义标准化以太网业务类型和OAM机制。
这些技术支持细粒度业务定义（如E-Line、E-LAN、E-Tree）、灵活的带宽分配以及健壮的故障管理，并可与IP路由和QoS框架良好集成。
6. DWDM与光传送层
密集波分复用（DWDM）允许在同一光纤上承载多条光信道，大幅提升城域容量。每个波长可根据调制和线路速率承载10 Gbps、100 Gbps乃至更高速率。
在MAN中，DWDM通常作为底层传送层，为MPLS、以太网等业务提供容量。网络规划需考虑光纤路由、光放大器间距以及波长分配等问题。
7. 移动回传与IP RAN
移动网络依赖MAN实现从基站到控制器和核心网的回传。IP RAN和分组传送网承载无线业务，对时延和同步提出严格要求。同步以太网和IEEE 1588 PTP等技术用于分发精准时钟。
面向移动回传的MAN设计需保证无线接口所需带宽、控制时钟抖动并提供健壮的保护机制，以避免故障导致无线业务中断。
8. 业务质量、SLA与监控
城域网运营方通常需要向客户承诺服务等级协议（SLA），包括可用性、时延、抖动和丢包指标。满足SLA需要合理的容量规划、冗余设计以及实时监控。
以太网OAM、MPLS OAM和光性能监测等工具可用于跟踪路径健康状况、检测性能下降并触发保护或修复动作。SLA报表则将关键指标汇总，用于客户沟通和内部规划。
9. 保护与抗毁机制
MAN的抗毁性通过拓扑设计和保护机制实现。环保护、路径保护、MPLS快速重路由以及IP收敛机制等，均有助于在光纤割断、节点故障或设备问题时维持业务。
选择合适的保护机制需在恢复速度、资源占用和复杂度之间进行权衡。对关键业务而言，常在光层和分组层同时配置保护，以满足更高的可靠性要求。
10. 城域网的规划与演进
城域网规划需要预测业务增长、识别主要业务驱动力，并将技术选择与运维能力相匹配。初始部署往往从核心传送层着手，随后逐步扩展接入环和业务平台。
演进路径包括从TDM迁移到分组传送、提升链路速率、采用SDN进行控制平面升级以及进一步与数据中心和云网络集成。在每一步演进中，基于模型和测量的合理规划是成功的关键。
