三层路由器：路由概念、特性与设计
本文从网络工程角度系统介绍三层（L3）路由器在网络架构中的角色、核心路由功能以及典型设计考量，适合作为超过4页的技术参考文档，供企业、数据中心和运营商网络设计人员使用。

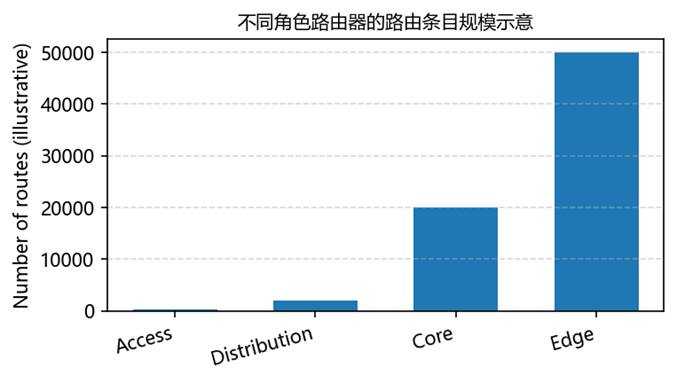

图 1 ：接入、汇聚、核心和边界路由器可承载路由条目数量的示意对比（示意）。

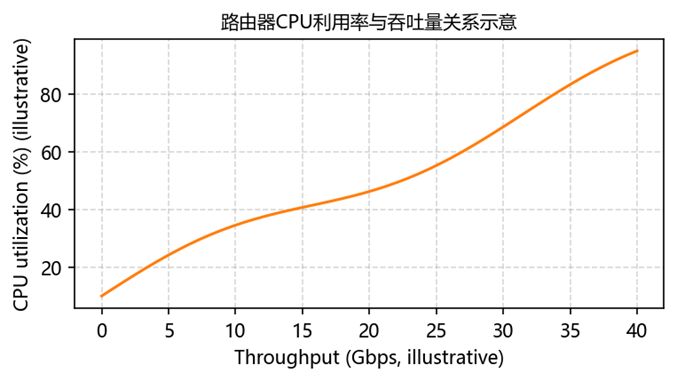

图 2 ：路由器 CPU 利用率随吞吐量变化的示意曲线，体现容量规划问题（示意）。

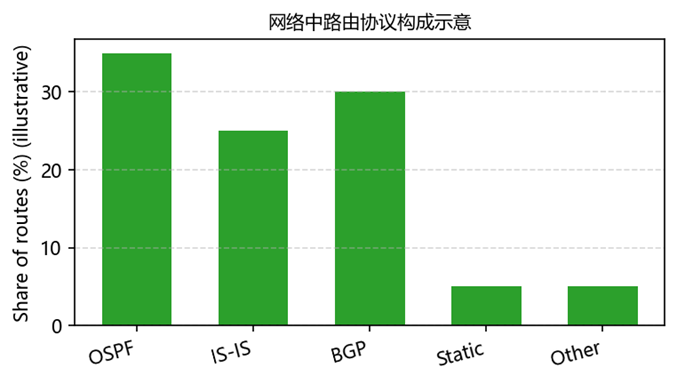

图 3 ：通过 OSPF 、 IS-IS 、 BGP 、静态和其他机制学习到的路由条目比例示意（示意）。
|-------------------|------------------|----------------|-------------------------|
| 角色 | 范围 | 示例 | 说明 |
| 接入路由器 | 将本地子网连接至汇聚或WAN。 | 分支路由器、客户边缘设备等。 | 通常实现基础路由、NAT和防火墙功能。 |
| 汇聚路由器 | 聚合多个接入段的流量。 | 园区汇聚交换机/路由器等。 | 实现VLAN间路由、策略和路由汇总。 |
| 核心路由器 | 提供高速骨干连接。 | 数据中心或骨干核心路由器。 | 在吞吐和抗毁性上进行优化，通常不提供接入功能。 |
| 边界/ 边缘路由器 | 连接外部网络或Internet。 | 对等路由器、边界网关等。 | 实现BGP、路由过滤和安全控制。 |
表1：典型三层路由器角色、范围及示例设备。
|-------------------|------------------|---------------|----------------------|
| 功能 | 描述 | 机制 | 说明 |
| 路由 | 根据目的IP地址转发报文。 | 路由表查找、最长前缀匹配。 | 实现三层跨子网通信的核心行为。 |
| 路径选择 | 在多条候选路径中选取最佳路径。 | 度量、管理距离、策略等。 | 受IGP/EGP行为及本地策略影响。 |
| 网络地址转换 | 在不同地址空间之间映射IP地址。 | NAT、PAT等。 | 在边缘常用于IPv4地址节约和安全控制。 |
| 访问控制 | 基于规则允许或拒绝流量。 | ACL、防火墙过滤等。 | 提供三层安全和分段能力。 |
| QoS 与流量整形 | 对流量进行优先级控制和速率管理。 | 排队、策略控制和整形等。 | 在WAN链路和多业务网络中至关重要。 |
表2：三层路由器核心功能、描述及实现机制。
|-------------|--------------------|-----------------------------|-------------------------|
| 设计方面 | 考虑因素 | 典型取值 | 说明 |
| 路由表规模 | 设备可支持的前缀数量。 | 企业级数千条，Internet级>100万条。 | 需匹配预期网络规模，对内存和CPU有直接影响。 |
| 转发性能 | 每秒报文或Gbps吞吐能力。 | 接入级1-10 Gbps，核心级>100 Gbps。 | 决定路由器的角色和部署位置。 |
| 冗余配置 | 是否采用双路由器、双链路或HA架构。 | 主/备或双活配置。 | 对高可用业务来说必不可少。 |
| 控制平面扩展性 | 邻居数量和运行协议的复杂度。 | 几十到数百个邻居。 | 过度复杂的控制平面会降低收敛速度。 |
| 功能集 | 支持的协议和业务能力。 | OSPF、IS-IS、BGP、VRF、MPLS等。 | 需将设备能力与网络需求进行适配。 |
表3：选择和部署三层路由器时的关键设计方面及参考取值。
1. 三层路由器在网络架构中的位置
三层路由器提供跨子网连接，是路由网络的骨干。在企业设计中，L3设备通常部署在汇聚和核心层；在运营商网络中，则构成接入、汇聚和骨干层的不同级别。
路由器负责实施IP寻址边界、应用策略并决定业务在网络中的路径，其位置和能力对可扩展性、抗毁性和安全性有重要影响。
2. 路由表与转发平面
路由表保存从静态配置、IGP和BGP获取的前缀及下一跳信息。转发平面根据这些信息对入向报文执行最长前缀匹配查找，以确定出接口和下一跳。
现代路由器将控制平面与转发平面分离，使用TCAM或ASIC等专用硬件进行高速查找。设计路由策略时，需要理解条目优先级、默认路由和汇总前缀的应用方式。
3. 内部与外部路由协议
内部网关协议（IGP），如OSPF和IS-IS，用于自治系统内部路由，构建链路状态或距离向量视图。外部网关协议如BGP用于自治系统之间路由，交换可达性和策略信息。
三层路由器通常同时运行IGP和BGP，核心和边缘设备需处理更多邻居和前缀。协议设计包括区域/等级划分、度量设置、定时器以及认证机制等。
4. 地址规划、VRF与分段
IP地址规划定义子网边界、路由汇总范围以及点到点链路的地址。虚拟路由与转发（VRF）实例允许在同一设备上维护多个逻辑路由表，支持多租户或多业务分段。
通过VRF，路由器可以在共享物理接口的情况下隔离不同客户或内部域的流量。合理设计可确保重叠地址空间得到正确处理，并只在需要的位置进行路由泄露。
5. 策略路由、ACL与安全
三层路由器上的策略不仅决定流量去向，还决定是否允许通过。ACL根据源/目的地址、端口和协议选择性放行或阻断流量；策略路由则可对特定流量覆盖默认路径选择。
安全设计需同时考虑保护路由器自身（控制平面）和其转发的业务（数据平面）。速率限制、控制平面防护以及严格的管理访问策略是保护路由基础设施的重要手段。
6. QoS与业务工程
路由器实现QoS功能，如策略控制、整形和排队，以管理拥塞并为关键业务提供优先保障。在WAN和骨干场景中，这些能力对于满足不同业务等级的SLA尤为重要。
通过MPLS或段路由进行业务工程，可显式选择路径以平衡负载、避免热点。将QoS与业务工程结合需要谨慎的策略设计和持续监控。
7. 高可用性与冗余
高可用设计通过双路由器、双电源和双链路等方式在故障时保持业务。VRRP/HSRP、ECMP和快速重路由等技术支持快速恢复。
冗余路由器和链路的布局需考虑故障域、维护窗口和成本等因素，必须通过测试验证切换行为是否符合预期。
8. 控制平面扩展与收敛
随着网络规模扩大，路由控制平面需处理更多前缀、邻居和事件。扩展手段包括调整协议定时器、限制泛洪域、进行路由汇总以及在必要时重构拓扑。
收敛速度（路由对变化做出反应的时间）直接影响应用性能和稳定性。IGP区域边界和BGP层级等设计选择，是实现合理收敛的重要因素。
9. 路由器监控与故障排查
监控三层路由器包括CPU、内存、接口计数器、路由表变化以及协议邻居状态等。遥测和日志为控制平面和数据平面事件提供详细视图。
故障排查涉及诊断可达性问题、路由环路、非对称路径和策略配置错误等。traceroute、ping、路由分析和抓包等工具是必备手段。
10. 向软件定义和虚拟路由的演进
越来越多的路由功能以虚拟化形式部署或由SDN控制器进行集中控制。尽管路由基本原理不变，部署和运维方式发生变化，更强调自动化、基于API的配置和集中策略管理。
即使在软件定义和云化路由解决方案中，扎实掌握传统三层路由器概念仍然是理解和调试新一代路由系统的基础。
