PY32F005至为芯支持32位ARM内核的高主频MCU单片机

普冉PY32F005是一款应用于智能手表、电子玩具、遥控器、小家电的高性能MCU微控制器。ARM Cortex‑M0+,最高48MHz,单周期乘法。1.9V~5.5V宽电压。内置32KB闪存和4KB静态运行内存。HSI高速RC、LSI 32.768kHz低速 RC,可选外部高速时钟等。12位 SAR ADC,最多10路外部通道+4路内部通道,最高采样率1.5Msps,ENOB典型值10.2位。支持Sleep/Stop/Deep-Stop低功耗模式,Stop模式典型1.7μA,LPTIM可定时唤醒。采用QFN28封装,尺寸小巧,适合空间受限的设计。

一、核心架构:性能与功耗的平衡

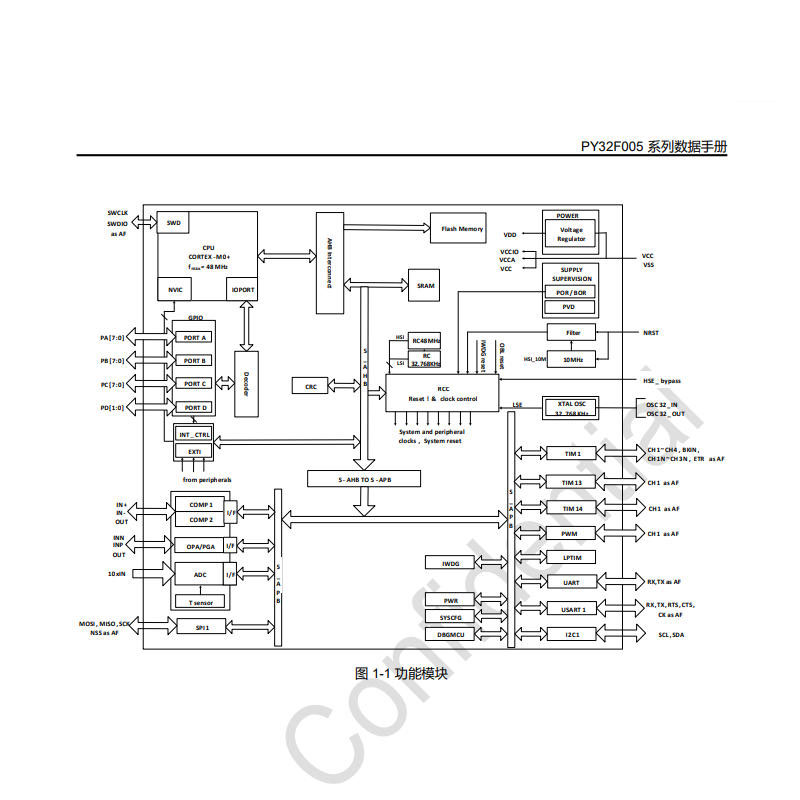

PY32F005搭载ARM Cortex-M0+ 32位内核,主频可达48MHz,支持单周期乘法指令与NVIC中断优先级管理,可覆盖轻量控制算法、实时数据采集、多协议串口交互等常见嵌入式任务。相比传统8位单片机,在代码执行效率和复杂逻辑处理能力方面有助于提升。

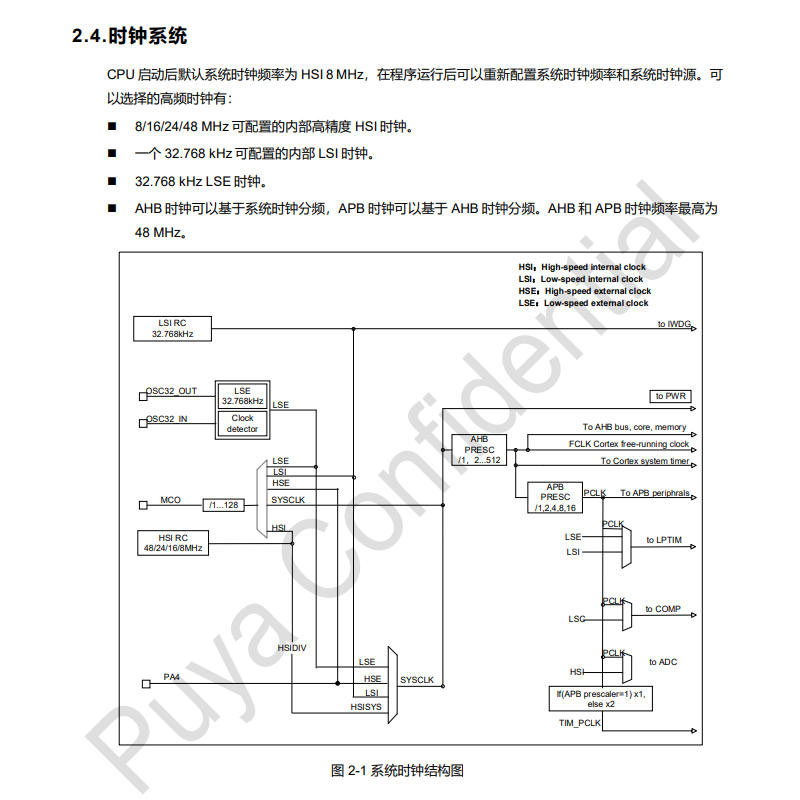

时钟系统设计较灵活,内置多档位高速内部时钟(HSI)和32.768kHz低速内部时钟(LSI),出厂校准精度可达±1%,在多数常规场景下可减少对外接较高精度晶振的依赖;同时支持外接4-32MHz高速时钟和32.768kHz低速时钟,为对时序精度有较高要求的应用提供扩展空间。

低功耗表现是该系列的特点之一。芯片支持多种分级低功耗模式:Sleep模式下CPU暂停运行,各外设可保持工作,适用于需要短暂休眠但不能中断外设交互的场景;Stop模式下深度休眠电流可低于1.7μA,仅保留低功耗定时器运行,唤醒响应较快,有助于延长电池供电设备的续航时间,适用于智能穿戴、便携监测设备等对功耗敏感的产品。

二、存储与封装:适配紧凑化设计需求

存储配置上,PY32F005内置主Flash容量可达32KB,支持以4KB为单位写保护,可存储程序代码与掉电不丢失的关键参数,可满足轻量级嵌入式项目的代码空间需求;配套3KB-4KB SRAM,为实时数据缓存、轻量协议栈运行提供高速读写空间,通常可减少外扩存储芯片即可完成多数功能开发,有助于简化外围电路。

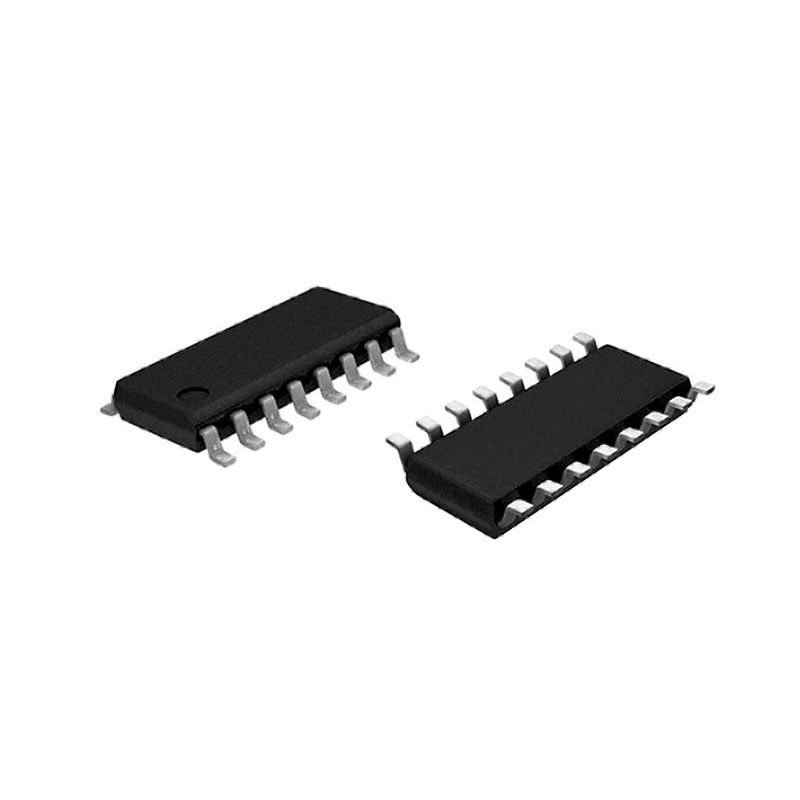

该系列提供QFN28、TSSOP20等多种封装选项,其中QFN28封装尺寸为4mm×4mm×0.75mm,能适配高密度PCB设计,在空间受限的小型设备里也便于布局;全系列支持-40℃至105℃的工作温度范围,1.7V-5.5V的供电电压,无论是两节干电池直接供电,还是5V USB输入场景都可适配,有助于降低电源方案的设计复杂度。

三、外设资源:补齐模拟信号链的差异化优势

PY32F005的特点之一,是在同价位MCU中提供较完整的集成模拟外设配置,与部分传统低成本M0+芯片偏数字外设、模拟信号链需要较多外搭芯片的情况不同。

芯片内置1个12位SAR ADC,采样率可达1.5Msps,支持10路外部模拟通道与4路内部通道,集成温度传感器、内部基准电压监测功能,同时提供0.6V、1.5V、2.048V、2.5V四档片内缓冲基准,典型有效位数可达10.2位,可减少对外接较高精度基准源的依赖,用于模拟信号采集。

除此之外,芯片还集成2个轨到轨比较器和2个可编程增益运算放大器,PGA模式下支持1倍、4倍、8倍、16倍增益配置,可用于模拟信号的放大、比较与闭环调理。在便携式测量仪器、小信号传感器节点等场景中,可减少额外外挂运放和信号调理芯片,有助于降低整体BOM成本。

数字外设配置也较全面:2个通用定时器支持PWM输出、输入捕获功能,搭配1个独立运行的低功耗定时器和1个窗口看门狗,兼顾电机控制、低功耗定时唤醒、系统异常复位等需求;通信接口组合包含1路USART、1路普通UART、1路低功耗LPUART,搭配1路I2C和1路SPI,可连接各类传感器、显示屏和无线模块,可满足主流轻量嵌入式设备的外设连接需求。

四、开发生态:降低上手门槛,兼容主流开发习惯

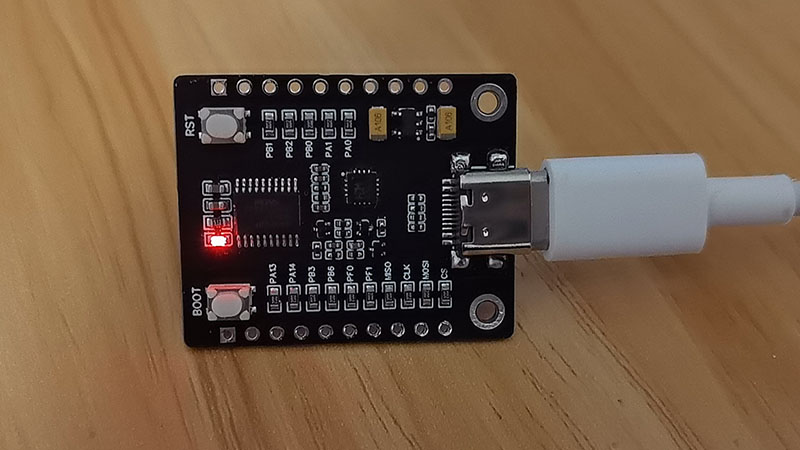

为帮助工程师较快完成项目落地,普冉半导体为PY32F005提供了较完整的开发支持体系,兼容Keil MDK、IAR Embedded Workbench、VS Code等主流开发环境,配套提供启动文件、驱动库、例程代码和硬件开发板参考设计。

对于有STM32开发经验的工程师,该系列芯片的寄存器配置逻辑和开发流程与主流M0+平台兼容度较高,学习成本相对较低,可减少重新适应全新开发框架的成本,就能较快完成项目移植和功能开发。官方同步提供数据手册、应用笔记和技术支持渠道,开发者社区也积累了不少落地案例,即使是从传统8位单片机转向32位平台的新手,也能较快上手完成产品开发。

五、典型应用场景

凭借"32位性能、集成模拟、低功耗、性价比较为均衡"等综合特点,PY32F005已在多个领域应用:

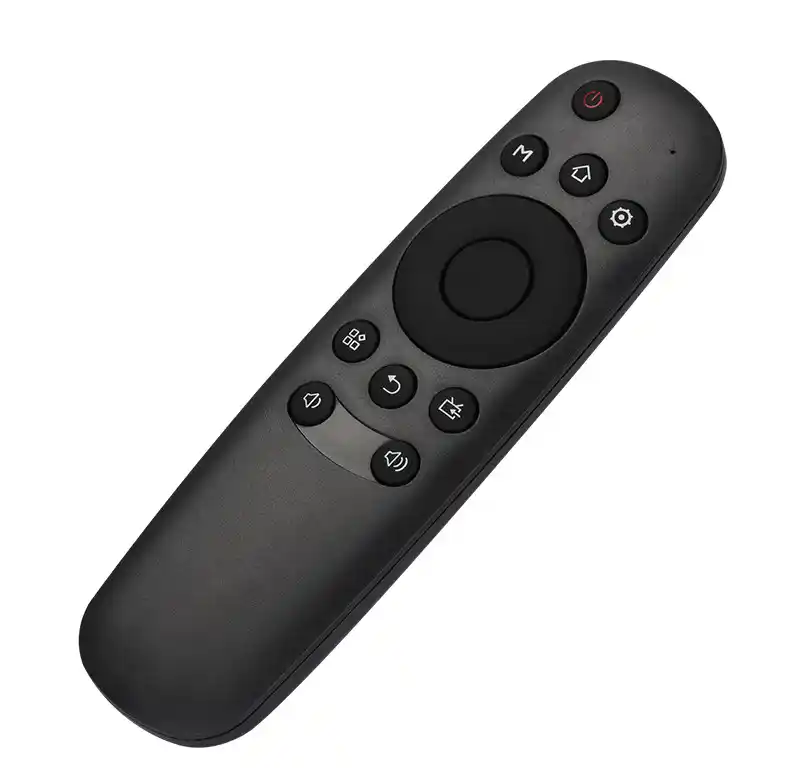

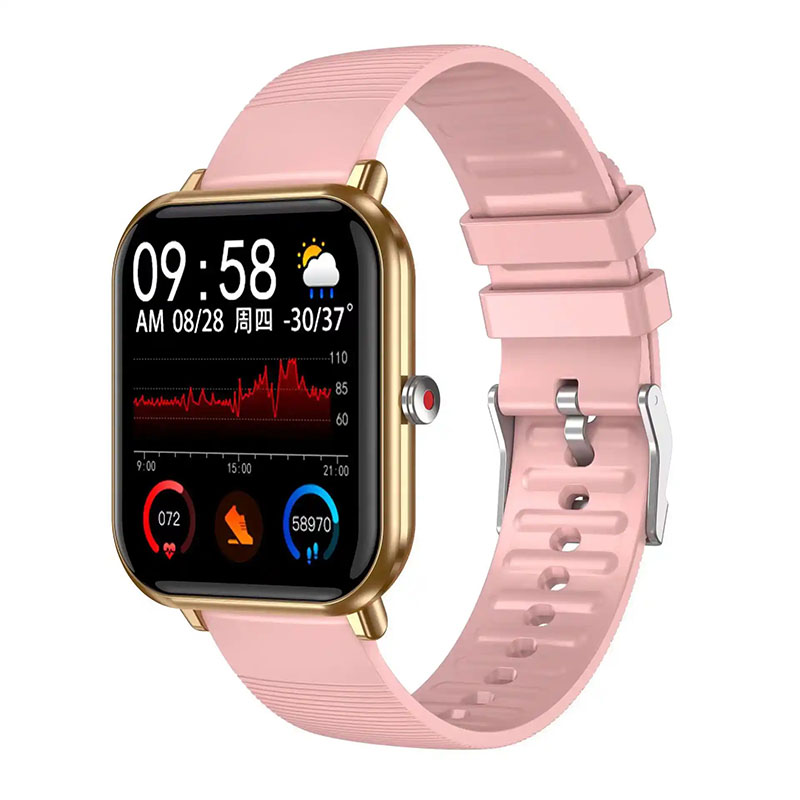

消费电子:智能穿戴手环、电子玩具、红外遥控器、便携小家电控制板,以较低成本实现32位级别的功能升级;

工业控制:低功耗传感器节点、小型数据采集模块、微型电机控制器,适配宽温工业环境,简化模拟信号采集链路;

智能家居:智能灯具、无线温控器、门窗安防传感器,在小封装内完成多外设连接,降低整体方案成本;

六、选型总结

PY32F005面向嵌入式市场中"希望从8位机升级32位、同时关注成本和外围复杂度"的需求。它未追求过高的主频和较大存储,而是把资源放在低功耗优化和模拟信号链补齐上,让工程师用接近8位单片机的成本,获得32位处理能力和集成度较高的模拟信号采集方案,是当前轻量嵌入式项目中值得考虑的性价比较均衡的MCU选型之一。
