PW6607：PD3.0 / QC2.0 双协议快充取电控制器，档位靠电阻设定、外围极简
先说清楚为什么要"取电"
市面上的 PD/QC 快充头插上去默认只给 5V，想要 9V、12V 甚至 20V，得设备端先跟充电器完成一轮协议协商，行话叫诱骗，也叫取电。产品里如果没有跑协议的主控，这件事就得交给专用芯片。平芯微的 PW6607 干的就是这个活：扮演 USB 电源侧的 Sink（受电端），自动和适配器沟通，把预设档位的电压要过来。外围器件很少，做进去不占地。
芯片本身
PW6607 是一颗 USB 电源传输接收端（SINK）控制器，PD 通讯模块和 QC 通讯模块都集成在片内，同时兼容 PD3.0 与 QC2.0 协议，并内置 USB-C UFP 侦测。插上适配器后芯片自己发起握手，按预先设好的电压档位完成申请，协商通过后 VBUS 直接输出目标电压。整机方案基本就是芯片加几颗电阻：CC 线上的保护电阻、VSEL 档位的上下拉电阻，以及 VDD 脚的 1uF 电容，集成度高，BOM 很干净。
这颗料的特点
协议覆盖面上，PD 方向支持 5V、9V、12V、20V 四个档位，QC 方向支持 5V、9V、12V 三个档位，申请电压不需要编程配置，用电阻（或者直接悬空）就能设定。引脚做了高耐压处理，意外碰到高压不至于轻易损坏。它还带 PD 自动识别降压能力：适配器要是没有目标档位，芯片不会卡死，而是自动降到能匹配的电压挡继续申请，拿到的是当前 PDO 挡位能给出的最大电流。封装为 DFN8，贴装面积小。
适合用在哪里
取电芯片的典型去向是这几类：电动工具的电池包充电，常要 12V 或 20V 输入；无线充电板借 9V/12V 抬高线圈电压来提速；路由器、小家电这类不带协议栈的设备，也能靠它直接从快充头取高压直供，省掉专用适配器。
典型应用电路

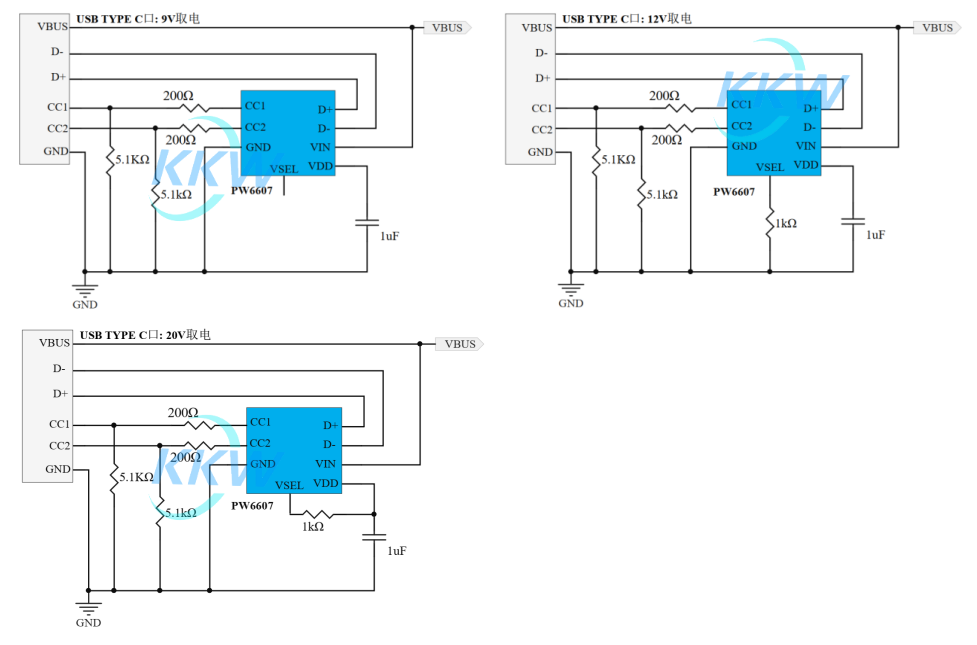

下面这张图给出了 9V、12V、20V 三种取电接法，差异集中在 VSEL 的处理上。CC1、CC2 各串 200Ω 电阻，对地挂 5.1KΩ；12V 接法把 VSEL 经 1KΩ 下拉到地，20V 接法改为经 1KΩ 上拉到 VDD，9V 接法 VSEL 直接悬空。VDD 对地接 1uF 电容即可工作。
引脚定义

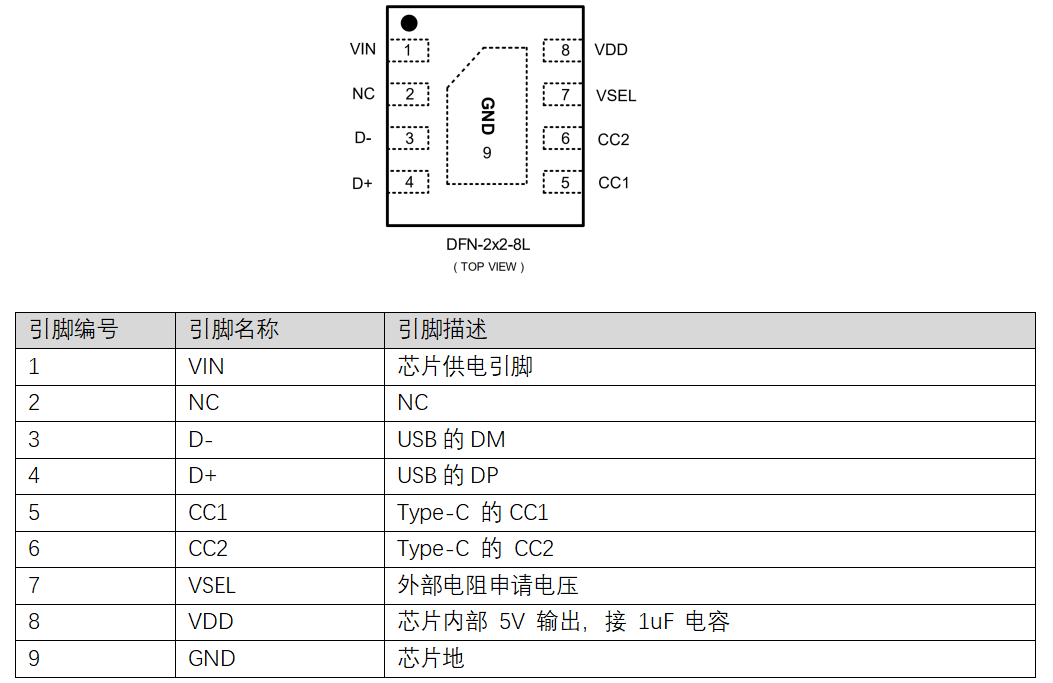

DFN8 封装顶视图及各引脚说明见下图。
配套降压芯片选型参考

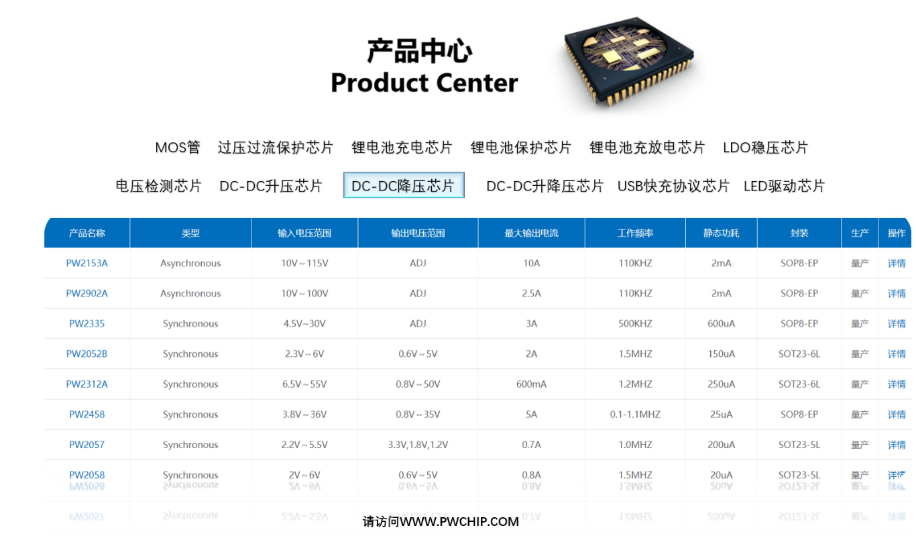

取到高压之后，板内往往还要一级 DC-DC 把电压降到后级需要的水平。平芯微产品中心有多款降压芯片，部分型号见下图截图，搭配 PW6607 做整机供电方案时可以一并评估。
内部工作流程

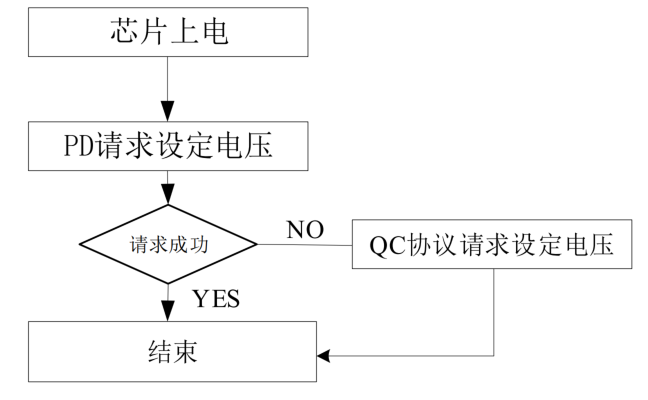

协议优先级上 PD 在前、QC 在后。芯片上电后先用 PD 申请设定电压，优先挑选与设定值一致的 PDO 挡位；找不到完全匹配的挡位时自动往低压方向找，直到匹配成功，申请电流取当前 PDO 挡位能提供的最大值。只有 PD 协商失败、或者对端压根不支持 PD 的情况下，才会退到 QC 协议重新申请设定电压。整个流程如下图。
申请电压怎么定
VSEL 脚的接法决定申请电压，规则只有三条：要 9V 就把 VSEL 悬空；要 12V 就把 VSEL 经 1KΩ 电阻下拉到 GND；要 20V（仅 PD 协议支持）就把 VSEL 经 1KΩ 电阻上拉到 VDD。
CC 脚的保护
CC1、CC2 各串了 200Ω 电阻不是摆设。万一 VBUS（升压后可达 9V 甚至更高）意外短接到 CC 线上，这 200Ω 能顶住大部分冲击电流，避免芯片内部引脚被打坏。前面几张电路图里的 200Ω 正是起这个作用。
封装信息

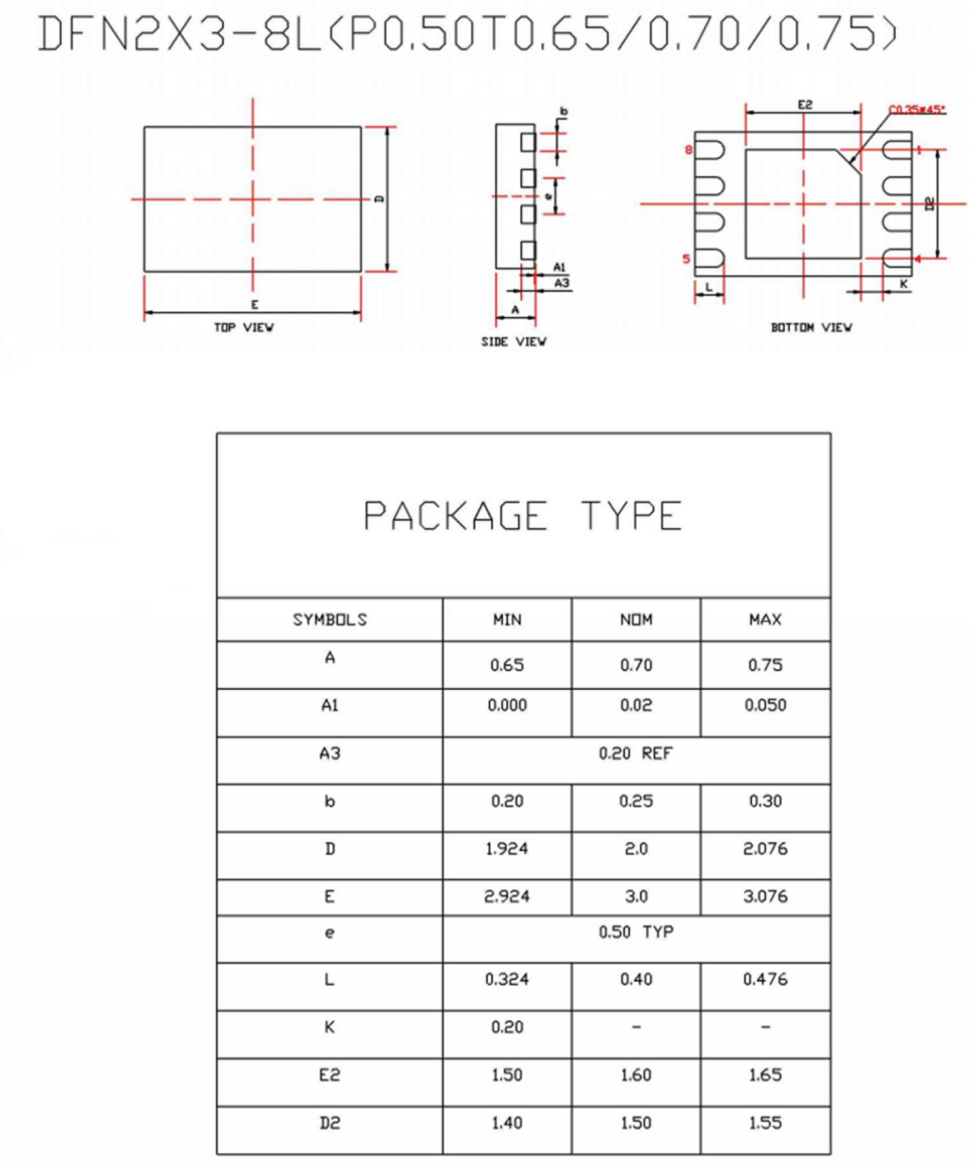

PW6607 采用 DFN8 封装，外形尺寸与公差见下图。
