文章目录
一、计算机指令集分类
CISC :Complex Instruction Set Computer 复杂指令集（X86）
特点：指令功能多、芯片复杂、成本高、体积大、功耗高
RISC :Reduced Instruction Set Computer 精简指令集
特点：指令功能少、芯片简单、成本低、体积小、功耗低
ARM：设计RISC精简指令集架构CPU（分版本）
授权------>半导体公司
stm32f103：st意法半导体生产 arm公司的CPU
二、ARM内核版本
早期：ARM+数字
ARM7 ARM9 ARM11
按领域加上前缀区分：
-
Cortex-A：Application 应用领域
- Cortex-A7（IMX6ULL、STM32MP157）
- Cortex-A5（早期智能机 摩托罗拉）
- Cortex-A8（Samsung Gaxlay Note）
- Cortex-A9（Samsung Exnoy 4412）
- 。。。。。。
- Cortex-A725（玄戒O1）
-
Cortex-R：Real-TIme 实时性领域（汽车电子）
-
Cortex-M：MCU 单片机领域
- Cortex-M3（stm32f103）
- Cortex-M4（stm32f407、STM32MP157）

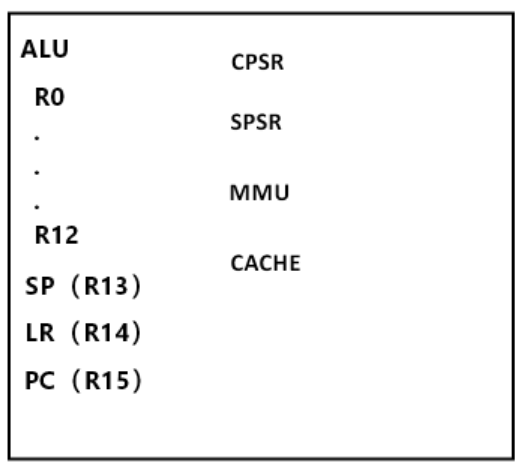

三、ARM体系架构初了解
-
ALU：算数逻辑单元，完成算数运算
-
通用寄存器（内核）：存放数据 （没有地址）一共16个（R0-R15）。
-
PC ：programmer counter 程序计数器，指向当前程序正在执行指令的下一条指令。
三级流水线结构：pc取指令->译码器翻译指令->CPU执行指令（三者并行）
-
LR：Linked register 链接寄存器 保存函数返回地址
-
SP：stack pointer 栈指针寄存器，管理栈区空间
-
CPSR：current programmer status register 当前程序状态寄存器。程序运行到某一步时相关的状态（溢出、借位、进位）（特殊、异常状态）。
-
SPSR ：save programmer status ragister 保存/备份程序状态寄存器
保存当异常（中断）发生时cpsr寄存器中的值。
-

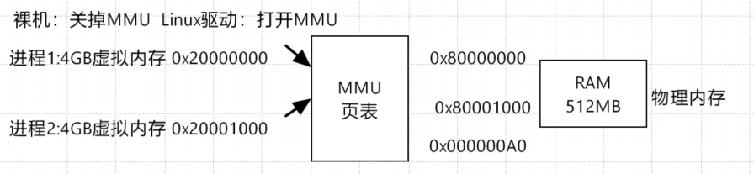

MMU ：memory management unit 内存管理单元：将程序中的虚拟地址转换为物理地址。
四、存储器架构

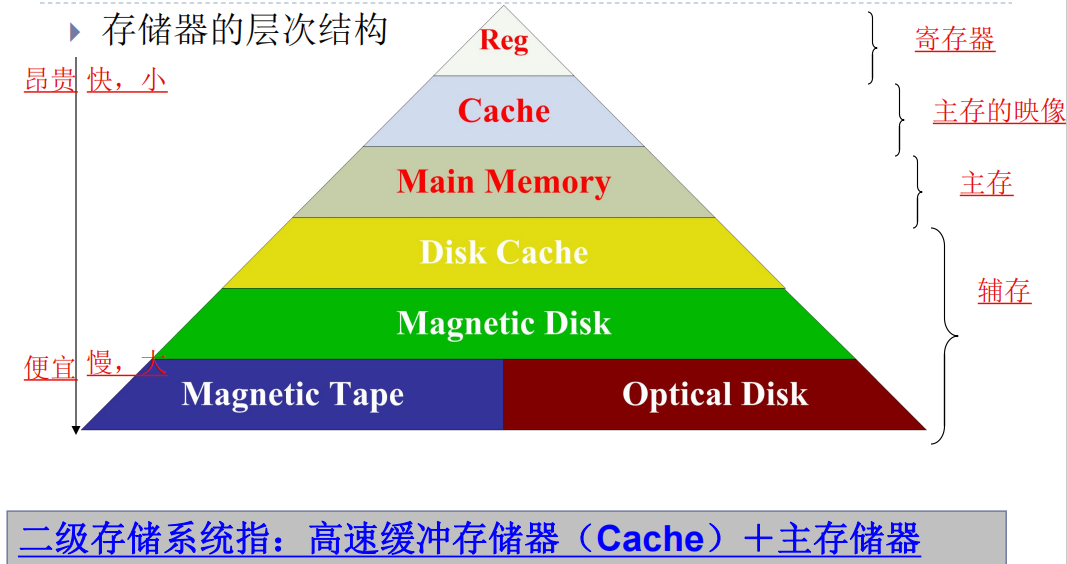

存储器是用来存放程序和数据的部件，它是一个记忆装置，也是计算机能够实现"存储程序控制"的基础。

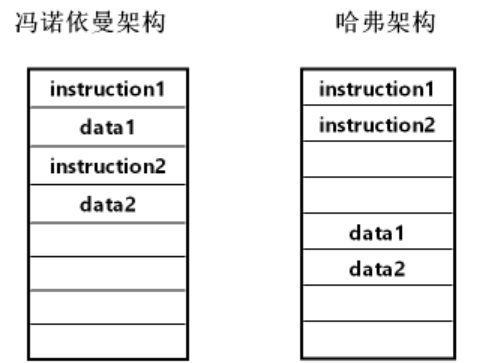

冯诺依曼架构：数据和指令共享一块存储空间;
哈弗架构：数据和指令拥有独立的存储空间.

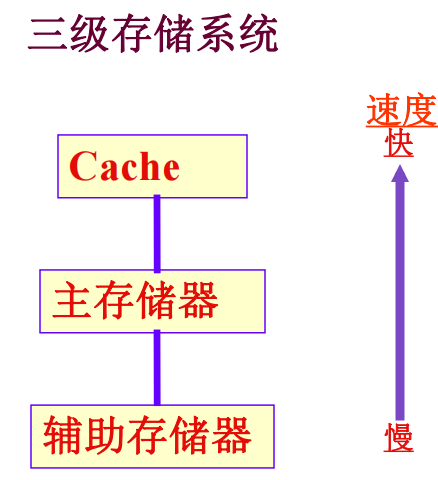

高速缓冲存储器（Cache） ：高速缓存，CPU可以直接访问，用来存放当前正在执行的程序中的活跃部分，以便快速地向CPU提供指令和数据。
五、总线结构
单总线：内核和外设之间通过一组线连接通信；
双总线 （多总线 ）：
速度快的外设------>内核：AHB总线：Advanced High Bus 先进高速总线（USB、网卡、RAM）
速度慢的外设------>内核：APB总线：Advanced Peripheral Bus 先进外设总线（GPIO、UART、TIMER）

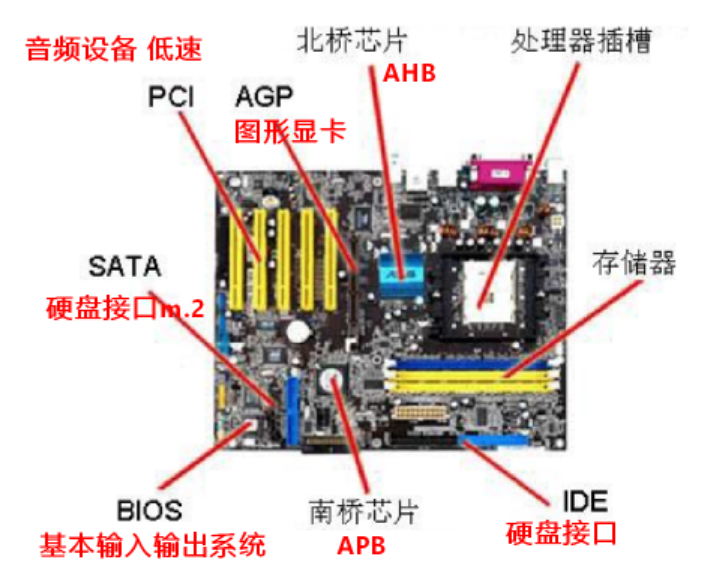

六、典型的计算机主板

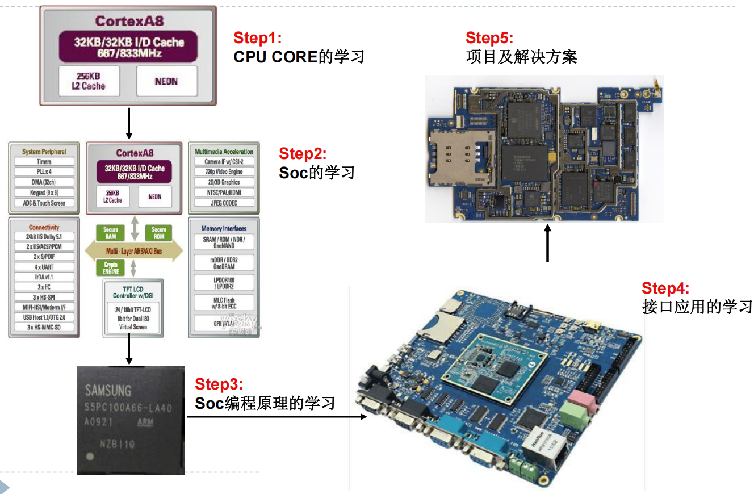

七、处理器修炼历程

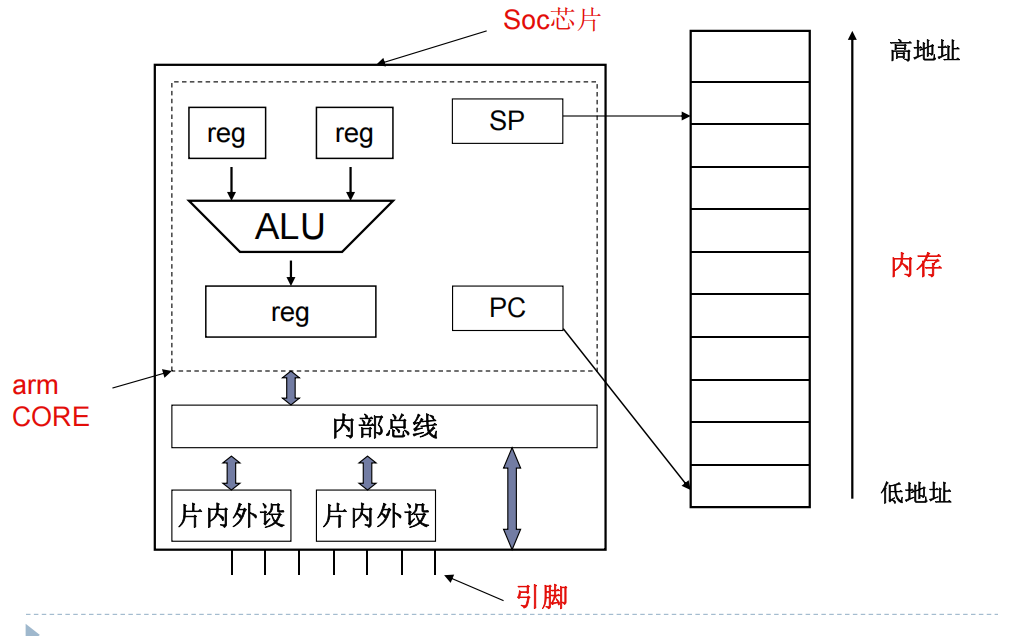

八、SoC概念
九、汇编
处理器的编码是一串数字，比较难记，因此开发出了助记符号来降低开发难度提高效率，因此产生了汇编语言，又由于汇编语言的结构不是很清晰，因此人们采用了汇编语言来产生较高层次的语言（如Ｃ语言）。
编译的定义 ：
编译是从源代码（通常为高级语言）到能直接被计算机或虚拟机执行的目标代码（通常为低级语言或机器语言）的翻译过程。
编译器：用于编译的软件为编译器。

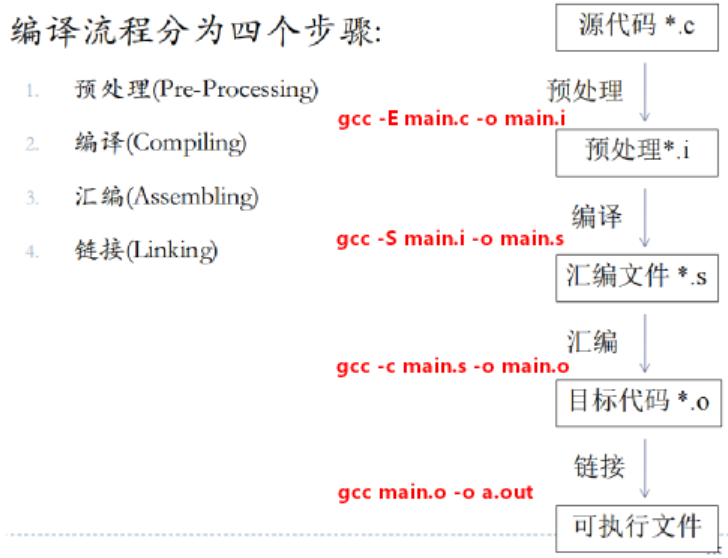

编译的四个步骤 ：

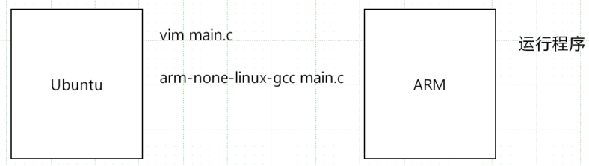

交叉编译 ：在一个平台编写编译程序，在另一个平台运行程序。

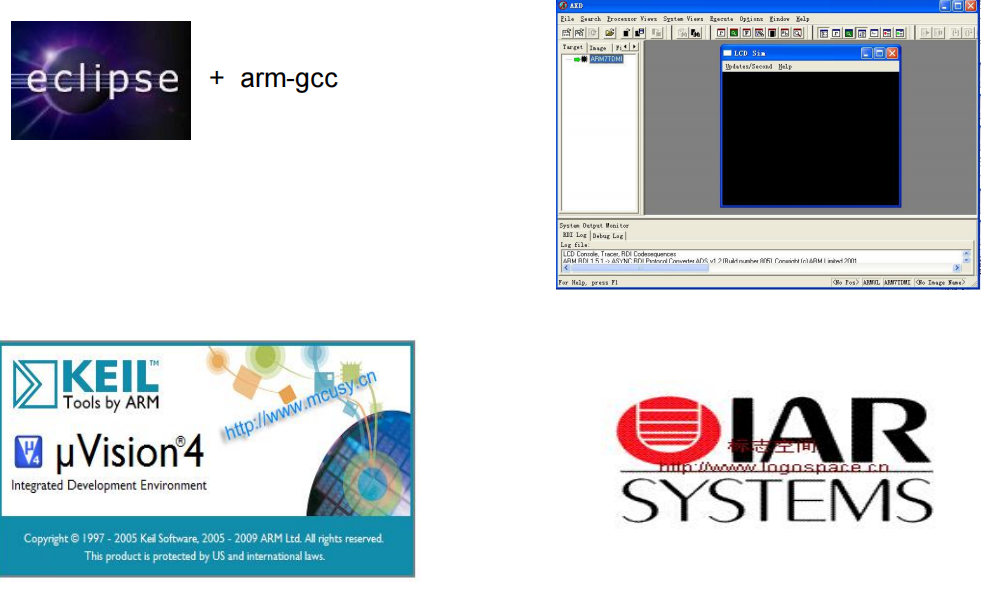

十、开发ARM程序常用的集成开发环境

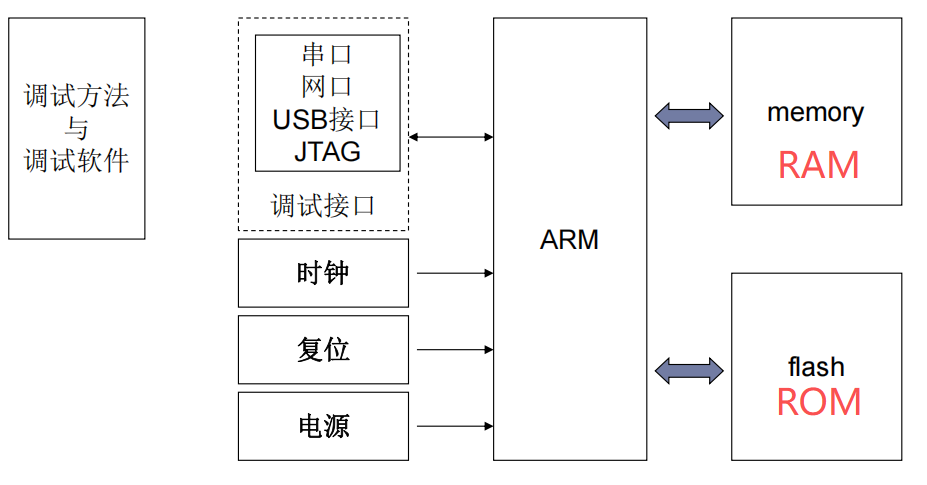

十一、面向应用的ARM最小系统
最小系统 ：能系统能够正常工作的最少器件构成的系统。

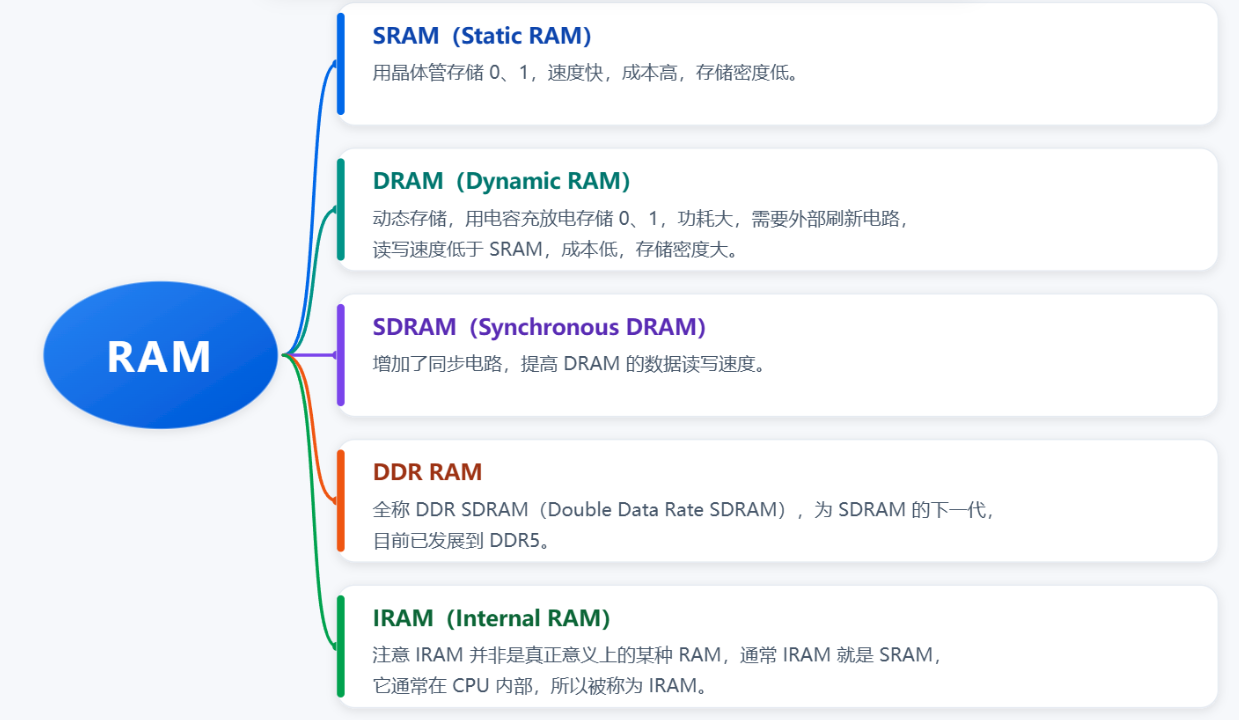

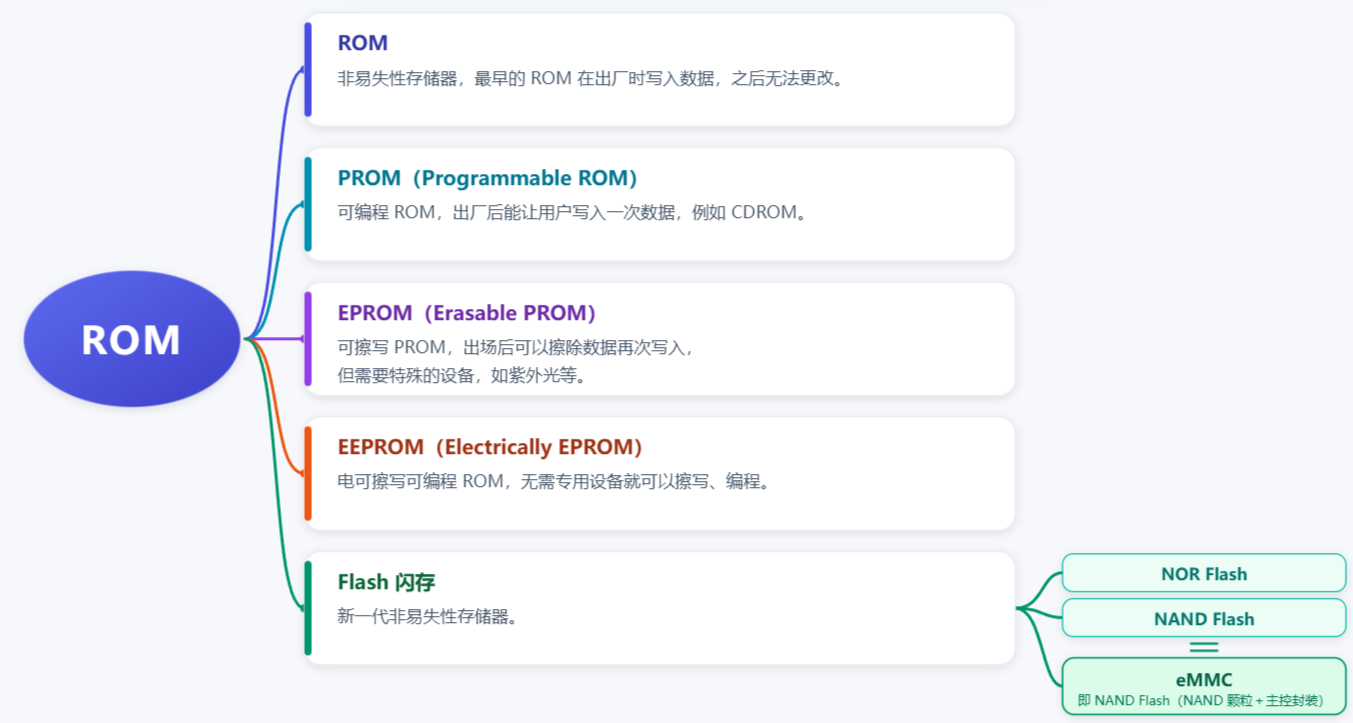

十二、RAM与ROM
nor flash :任何一个字节可以被寻址，带有地址总线和数据总线；
nand flash:块设备数据，以512byte为一块进行读写数据。
十三、ARM体系架构
处理器工作模式
ARM有7个基本工作模式：
User：非特权模式，大部分任务执行在这种模式；
FIQ：当一个高优先级（fast）中断产生时将会进入这种模式；
IRQ：当一个低优先级（normal）中断产生时将会进入这种模式；
Supervisor（svc模式：默认模式）：当复位或软中断指令执行时将会进入这种模式；
Abort：当存取异常时会进入这种模式；
Undef：当执行到未定义指令时会进入这种模式；
System：使用和User模式相同寄存器集的特权模式；
Cortex-A特有模式：
HYP模式：在线调试；
Monitor：是为了安全而扩展出的用于执行安全监控代码的模式；也是特权模式。

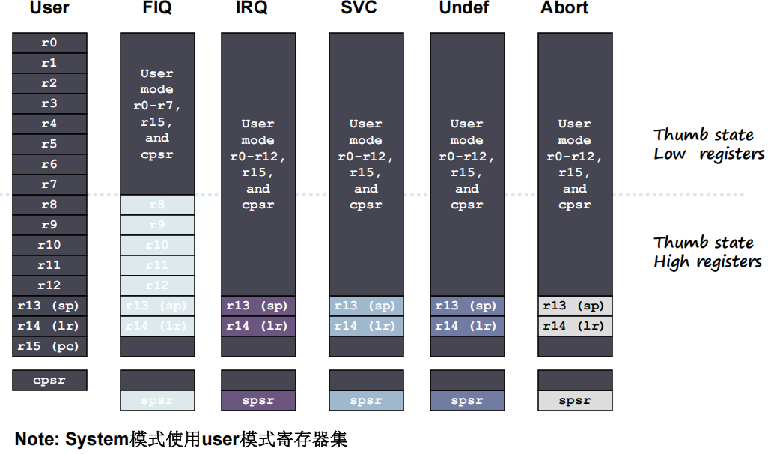

注意：除去黑色的其他不同颜色代表当前模式独有的寄存器。
ARM 寄存器
ARM有37个32-Bits长的寄存器.
1 个用作PC( program counter)
1个用作CPSR(current program status register)
5个用SPSR(saved program status registers)
30个通用寄存器
Cortex体系结构下有40个32-Bits长的寄存器
Cortex-A多出3个寄存器，Monitor模式r13_mon,r14_mon,spsr_mon当前处理器的模式决定着哪组寄存器可操作.任何模式都可以存取.

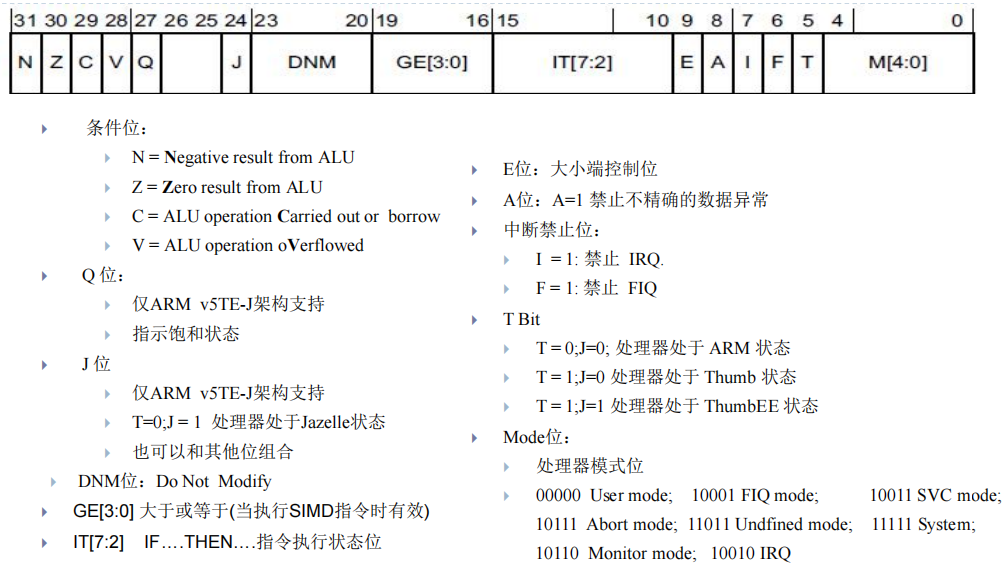

程序状态寄存器

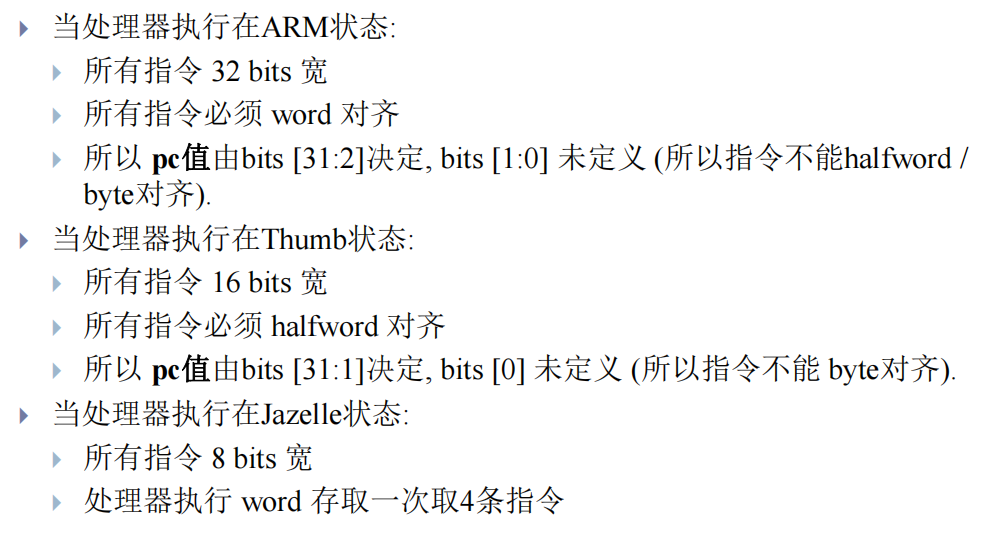

程序指针PC

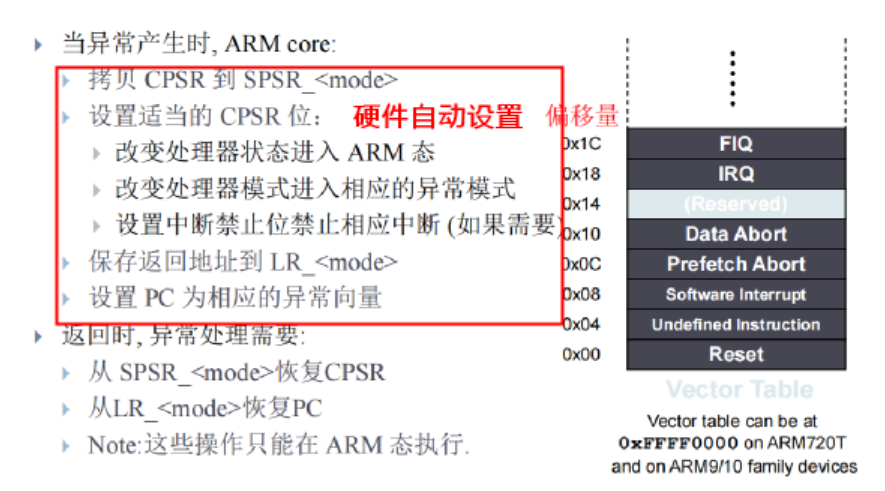

十四、异常处理
中断向量表：本质是一个数组，数组中存放的是中断服务函数的入口地址；
异常向量表：本质是一个数组，数组中存放的是跳转到异常服务函数的指令。
tips：
1)说出ARM可以工作的模式名字。
2)ARM核有多少个寄存器?
3)什么寄存器用于存储PC和LR寄存器?
4)R13通常用来存储什么?
5)哪种模式使用的寄存器最少?
6)在Thumb指令集中，哪些寄存器处于Low group?
7)CPSR的哪一位反映了处理器的状态?
8)所有的Thumb指令采取什么对齐方式?
9)ARM有哪几个异常类型。
10)为什么FIQ的服务程序地址要位于0X1C?
11)在复位后，ARM处理器处于何种模式、何种状态?
