K8s GPU 调度：从 apply 到跑起来

先讲个残酷的事实：你敲下 kubectl apply 的时候，以为自己只是提交了一个 YAML。其实你相当于在 GPU 机房门口按了一下门铃，后面一整条流水线的人开始为你忙活。

这条流水线比外卖平台的链条还长，而且这份"外卖"不能退款------Pod 一旦 Pending，你就只能蹲在 kubectl describe 前面干瞪眼。

今天就把这条链路从头捋一遍。一共五层，每一层都有自己的脾气，少一层，你的 GPU 就只是个价值几十万的摆件。

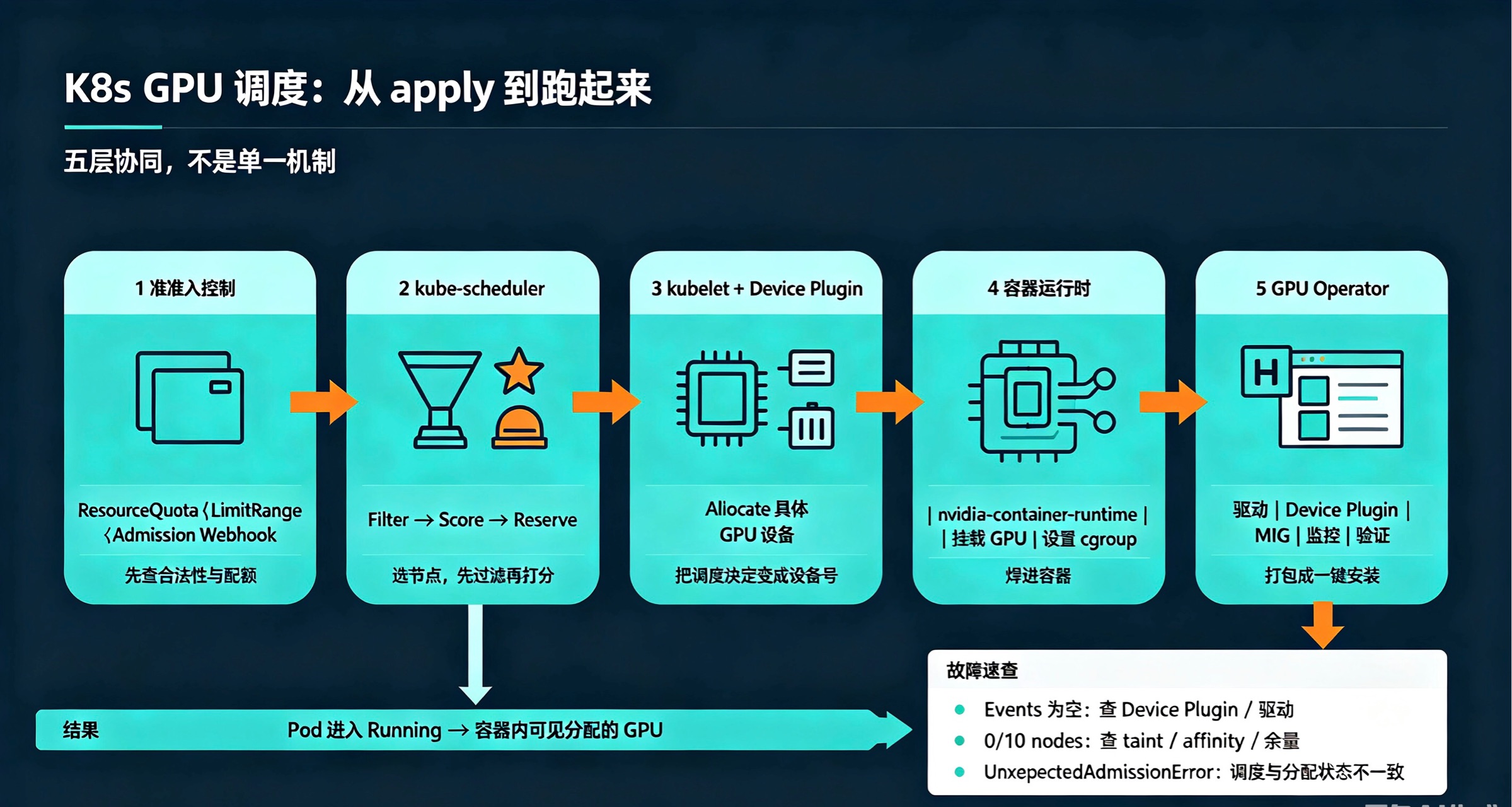

1. 先看完整链路

一个 Pod 从提交到真正跑起来，大概长这样：

复制代码

kubectl apply -f pod.yaml
│
▼
┌─────────────────────────────────────────────┐
│ 第一层：准入控制 (Admission)                  │
│ GPU 请求是否合法？配额是否够？                 │
└─────────────────────────────────────────────┘
│
▼
┌─────────────────────────────────────────────┐
│ 第二层：kube-scheduler 调度                   │
│ Filter（过滤节点）→ Score（打分）→ Reserve（预留）│
└─────────────────────────────────────────────┘
│
▼
┌─────────────────────────────────────────────┐
│ 第三层：kubelet + Device Plugin               │
│ 分配具体 GPU 设备 → 注入环境变量                │
└─────────────────────────────────────────────┘
│
▼
┌─────────────────────────────────────────────┐
│ 第四层：容器运行时 (nvidia-container-runtime)  │
│ 挂载 GPU 设备 → 设置 cgroup → 启动容器          │
└─────────────────────────────────────────────┘
│
▼
容器内可以调用 CUDA → nvidia-smi 看到 GPU

看懂这张图，你就明白了一件事：GPU 不是 K8s 天生认识的，是人家一层层"抬"上来的。跟公司里推诿扯皮的流程很像，区别是------它们真的能把事办成。

2. 第一层：准入控制------还没进调度，先被搜身

Pod 进了 API Server，别急着上桌，先过安检。

这一层专门干一件事：在 Pod 还没被持久化之前，先检查它是不是个"正经 Pod"。

2.1 ResourceQuota：配额就是预算

yaml 复制代码

apiVersion: v1
kind: ResourceQuota
metadata:
  name: team-ml-gpu
  namespace: team-ml
spec:
  hard:
    requests.nvidia.com/gpu: "16"
    limits.nvidia.com/gpu: "16"

规则很简单：你租户申请的总 GPU 数超过 16 张，API Server 直接拒单，连排队的资格都不给。

像不像你刷爆信用卡？银行连催收短信都懒得给你发，直接冻结。

2.2 LimitRange：强制声明，不许裸奔

yaml 复制代码

apiVersion: v1
kind: LimitRange
metadata:
  name: gpu-limits
  namespace: team-ml
spec:
  limits:
    - type: Container
      min:
        nvidia.com/gpu: "1"   # 必须至少声明 GPU
      max:
        nvidia.com/gpu: "8"   # 单 Pod 最多 8 张

LimitRange 的存在意义，是防两类人：

忘了声明 GPU 的------上了车才发现没买票。
喝多了声明 1000 张 GPU 的。这种需求一般出现在两种情况：跑大模型的，或者刚被裁的。

2.3 自定义 Admission Webhook：平台自己的土规矩

到这一层，GPU 平台就可以玩一些自己的校验了：

检查 Pod 是不是既声明了 GPU 又写了 nodeName------想绕过调度器直接点菜？没门。
根据 GPU 型号自动注入 toleration，减轻用户心智负担。
强制 GPU Pod 必须 limit=request，GPU 不支持超分，谁也别想白嫖。
检查选的 GPU 型号在集群里有没有货。

这里头最贴心的是第二条：自动帮你把"请假条"提前写好，省得每次都被 taint 拦在门外。像不像你妈提前帮你把行李收拾好，你只管出门挨骂。

3. 第二层：调度------选节点比选对象还累

3.1 Device Plugin：给调度器配个导盲犬

kube-scheduler 不会自己扫描 PCIe 总线，它就是个瞎子。全靠 Device Plugin 这个导盲犬跟它报数：这个节点有 8 张卡，型号 A100，显存 80G。

yaml 复制代码

$ kubectl get node gpu-node-1 -o yaml
status:
  capacity:
    cpu: 64
    memory: 512Gi
    nvidia.com/gpu: 8          # Device Plugin 上报
  allocatable:
    nvidia.com/gpu: 8          # 可分配数 = capacity - 系统预留

顺便说一句，GPU 型号、显存这些信息也不是 Device Plugin 报的，是 gpu-feature-discovery 打的 label。这俩一个报数、一个贴标签，配合得像相声里的捧哏逗哏，谁也不抢谁的活。

3.2 Filter：先刷掉不合适的

复制代码

Filter 检查清单（针对 GPU Pod）：
1. nvidia.com/gpu 资源够吗？
   Node.allocatable[nvidia.com/gpu] - Node.requested[nvidia.com/gpu] ≥ Pod.request
2. Taint 匹配吗？
   GPU 节点通常有 taint: nvidia.com/gpu=true:NoSchedule
   Pod 必须有对应的 toleration，否则被挡
3. NodeSelector / NodeAffinity 匹配吗？
   Pod 要求 nvidia.com/gpu.product=A100
   节点 label 必须精确匹配
4. CPU/内存/临时存储够吗？同普通 Pod，没有特殊逻辑
5. PodAffinity / PodAntiAffinity 满足吗？
   分布式训练 Pod 通常要求 PodAntiAffinity 分散到不同节点

Filter 就是相亲软件里的左滑右滑：GPU 不够，左滑；taint 没 toleration，左滑；label 不匹配，左滑。一个 Pod 的恋爱，全在这一层结束了。

分布式训练这里有个狠要求：四个 Pod 必须分到四个不同节点。

yaml 复制代码

apiVersion: v1
kind: Pod
spec:
  affinity:
    podAntiAffinity:
      requiredDuringSchedulingIgnoredDuringExecution:
        - labelSelector:
            matchLabels:
              training-job: llama-70b-epoch3
          topologyKey: kubernetes.io/hostname   # 同节点只能有一个

不是它们关系不好，是 NVLink 就一条。抢带宽比抢最后一块排骨还狠。

3.3 Score：矮子里拔将军

过了 Filter 的节点进入打分环节，0 到 100，谁分高选谁。

CPU 集群的哲学是共同富裕：资源用得越少的节点分越高，Pod 撒得到处都是，谁也别饿着。

GPU 集群不行，GPU 的哲学是钱要花在刀刃上：卡要堆在一个节点上，把整台空闲机器留给后来的多卡任务。

yaml 复制代码

apiVersion: kubescheduler.config.k8s.io/v1
kind: KubeSchedulerConfiguration
profiles:
  - schedulerName: gpu-scheduler
    plugins:
      score:
        enabled:
          - name: NodeResourcesFit
            weight: 10
    pluginConfig:
      - name: NodeResourcesFit
        args:
          scoringStrategy:
            type: MostAllocated        # 对 GPU 资源用 Bin Packing
            resources:
              - name: nvidia.com/gpu
                weight: 10             # GPU 权重最高
              - name: cpu
                weight: 1
              - name: memory
                weight: 1

看这个配置，GPU 权重 10，CPU 和内存权重 1。调度器的偏心肉眼可见，像极了老师只给主科划重点。

碎片化的痛，经历过的人都懂：每个节点都被占走一两张卡，你手上有个 8 卡任务，放眼全集群愣是凑不齐------就像你想买三室一厅，结果满城都是只剩一间房的楼盘。

3.4 Reserve：先占个座

复制代码

# 调度器缓存（Reserve 后）：
Node gpu-a100-01:
  nvidia.com/gpu: 8 allocatable, 6 requested（含当前 Pod 占的 2 张）
  # 实际节点上：GPU 还是 8 张全空闲（kubelet 还没收到指令）

注意，这里只是调度器在自己的小本本上记了一笔，节点上的 GPU 其实还是全空闲的。

这个机制叫乐观锁，翻译成人话就是：调度器觉得这事稳了，但最终成不成，得看 kubelet 那边翻台。

万一等位期间 GPU 被别人抢了，Pod 就会进入 UnexpectedAdmissionError------你约好了人，到地方人家跟你说：我已经跟别人走了。

4. 第三层：kubelet + Device Plugin------把"决定"变成"设备号"

4.1 Allocate：甲乙方对话现场

调度器把 Pod 绑定到节点后，kubelet 开始干活。对 GPU 资源，它会调 Device Plugin 的 Allocate() gRPC 接口，现场大概是这样的：

复制代码

kubelet:
  "DevicePlugin，这个 Pod 请求了 nvidia.com/gpu: 2，
   给我分配 2 张可用的 GPU"
nvidia-device-plugin:
  1. 查看本节点哪些 GPU 还没被分配
  2. 选出 2 张 GPU（如 GPU-0 和 GPU-3）
  3. 返回：
     - 设备路径: /dev/nvidia0, /dev/nvidia3
     - 环境变量: NVIDIA_VISIBLE_DEVICES=GPU-xxx,GPU-yyy
     - 挂载点: /usr/local/nvidia 等驱动文件路径

这段对话是整条链路里最像甲乙方的一环：一个说"给我 2 张卡"，另一个翻翻库存，回一句"GPU-0 和 GPU-3，拿走，别客气"。

这些设备路径和环境变量会被写进容器的 OCI spec，然后传给容器运行时。

4.2 分配策略：整卡、MIG、Time-Slicing、MPS

yaml 复制代码

apiVersion: v1
kind: ConfigMap
metadata:
  name: device-plugin-config
data:
  config.yaml: |
    version: v1
    flags:
      migStrategy: mixed
    sharing:
      timeSlicing:
        replicas: 8
    resources:
      - name: nvidia.com/gpu
        replicas: 8

这张 ConfigMap 管两件事：MIG 怎么上报，以及要不要把一张卡切成时间片。示例里俩开关都开了，实际按需配一个就行。

分配策略	Pod 侧声明	含义	隔离级别
默认（整卡）	`nvidia.com/gpu: 1`	整张卡	物理独占
MIG	`nvidia.com/mig-1g.10gb: 1`	一个 MIG 实例：1/7 算力 + 10GB 显存	硬件隔离
Time-Slicing	`nvidia.com/gpu: 1`	逻辑 1/8 张卡（8 来自上面配置的 replicas）	无隔离
MPS	`nvidia.com/gpu: 1`	共享 GPU 算力	显存不隔离

MIG 是隔断房，每间都有自己的锁和门，切完就是真隔离，故障都互不影响；Time-Slicing 是合租客厅，谁都能进，性能全靠自觉。

这里有个特别容易踩的坑：MIG 的资源名（比如 nvidia.com/mig-1g.10gb）不是 ConfigMap 写出来的。插件不造名字，只翻译硬件现状------像前台只负责念号，不负责给你造号。

那资源名哪来的？硬件上切出来的。

复制代码

nvidia-smi -mig-mode 1                 # 开启 MIG 模式（需重启 GPU/驱动后生效）
nvidia-smi mig -cgi 1g.10gb,1g.10gb -C # 创建实例

MIG 要用起来，得打通三层，缺一不可：

层	在哪配	做什么
① 硬件层	GPU 节点上 nvidia-smi	开 MIG 模式、建实例------资源名真正的"来源"在这
② 插件层	ConfigMap 的 migStrategy	只决定插件怎么上报，不产生资源名
③ 调度层	Pod 的 resources.requests	按资源名请求，与 ① 建出来的实例对得上才能调度

还有个经典疑问：为什么 MIG 的 1g 是 1/7，Time-Slicing 却是 1/8？

因为 7 是硬件写死的。A100 的计算部分按物理单元组边界切，上限就是 7 份，老祖宗定的规矩，改不了；而 8 是你 ConfigMap 里自己写的，想改 4、改 16 都行，跟外卖备注一样自由。

显存又是另一套独立的切片：40GB 的卡每档 5GB，80GB 的卡每档 10GB。所以同样是 1g 算力，40GB 卡上叫 1g.5gb，80GB 卡上叫 1g.10gb，两段拼一起才是完整资源名。

写 Pod 之前先 nvidia-smi mig -lgi 看一眼这张卡上实际有什么，别凭记忆写。不然调度器会用一个 Pending 教你做人。

4.3 分配失败：你看到的和实际的不一样

复制代码

# kubelet 日志中分配失败的典型输出：
"Failed to allocate GPU: no available GPUs meeting request:
 requested 2 GPUs with label nvidia.com/gpu.product=A100,
 found 1 available"

典型的抢单事故：调度器刚说有 2 张，kubelet 真去拿的时候只剩 1 张。其他 Pod 在调度窗口内先下手了。

像极了双十一抢购：购物车里有，结算时没了。

遇到这种情况不用手动干预，调度器会自动重新调度，而且重试间隔会越来越长------像追人被拒后自我安慰的冷静期。

5. 第四层：容器运行时------把 GPU 焊进容器

5.1 挂载链

K8s 默认用 containerd 做容器运行时，containerd 通过 runc 创建容器。GPU 挂载的关键是 nvidia-container-runtime------它是 runc 的一个包装：

复制代码

kubelet
  → CRI Plugin (containerd)
  → containerd-shim
  → nvidia-container-runtime       ← 拦截容器创建
  → nvidia-container-runtime-hook  ← OCI prestart hook
  → 调用 libnvidia-container      ← 挂载 GPU 设备 + 驱动库
  → runc 启动容器

nvidia-container-runtime-hook 在容器启动前偷偷干了一堆活，自动注入这些东西：

复制代码

# 容器内被自动注入：
/dev/nvidia0                             ← GPU 设备文件
/dev/nvidiactl                           ← NVML 控制设备
/dev/nvidia-modeset                      ← 显示模式内核驱动
/dev/nvidia-uvm                          ← 统一虚拟内存
/usr/lib/x86_64-linux-gnu/libcuda.so     ← CUDA 驱动库
/usr/lib/x86_64-linux-gnu/libnvidia-ml.so ← NVML 库
NVIDIA_VISIBLE_DEVICES=GPU-xxx,GPU-yyy   # 容器内 nvidia-smi 只看得到分配的 GPU
NVIDIA_DRIVER_CAPABILITIES=compute,utility

你什么都没做，容器里就什么都有了------比亲妈还周到。

5.2 NVIDIA_VISIBLE_DEVICES：你只能看到你该看的

复制代码

# 节点上有 8 张 GPU
$ kubectl exec gpu-pod -- nvidia-smi -L
GPU 0: NVIDIA A100-SXM4-80GB (UUID: GPU-xxx)   # 只看到分配的 2 张
GPU 1: NVIDIA A100-SXM4-80GB (UUID: GPU-yyy)
# 其余 6 张不可见

节点上有 8 张卡，容器里 nvidia-smi 只显示分给你的那 2 张。

这不是抠门，这叫权限边界。像极了老板只让你看到你该看的报表------你不知道的，就当你不需要知道。

6. 第五层：GPU Operator------把前四层打包成"一键安装"

前面说了这么多，你要是手动挨个部署，光组件就能装一晚上。NVIDIA GPU Operator 用一个 Helm Chart 搞定整个 GPU 节点的生命周期管理：

bash 复制代码

helm install gpu-operator nvidia/gpu-operator \
  --namespace gpu-operator --create-namespace \
  --set driver.enabled=true \          # 自动安装 GPU 驱动（DaemonSet）
  --set mig.strategy=mixed \           # 启用 MIG
  --set devicePlugin.config.name=device-plugin-config

一条命令下去，组件清单长这样：

组件	类型	作用
nvidia-driver-daemonset	DaemonSet	在 GPU 节点上安装/更新驱动
nvidia-device-plugin	DaemonSet	向 kubelet 注册 GPU 扩展资源
gpu-feature-discovery	DaemonSet	自动检测 GPU 型号并打 Node Label
nvidia-dcgm-exporter	DaemonSet	导出 GPU 指标（温度/功率/ECC 错误等）
nvidia-mig-manager	DaemonSet	MIG 分区策略管理
nvidia-operator-validator	Job	部署后验证 GPU 环境是否可用
sandbox-validator	DaemonSet	持续运行时验证（GPU 健康检查）

6.1 驱动管理：告别手动挡

复制代码

传统方式：
  新 GPU 节点上架 → SSH 登录 → apt install nvidia-driver-535
  → 版本不对 → 卸载重装 → 重启
  → 90% 的节点上架时间花在驱动问题上
GPU Operator 方式：
  新 GPU 节点上架 → 打 label: nvidia.com/gpu.present=true
  → Operator 自动派 Driver DaemonSet Pod 到该节点
  → Pod 内安装/编译驱动 → 自动加载内核模块 → Done
  → 不需要 SSH，不需要重启（大部分情况下）

以前上架一台 GPU 节点，90% 的时间耗在装驱动上：SSH 登录、apt install、版本不对、卸载重装、重启。

现在呢？打个 label，Operator 自动干活。从手动挡到自动挡，驾校教练看了都想转行。

6.2 节点全生命周期

复制代码

节点上架：
1. 服务器到货，装好 OS 和 K8s
2. 打 label: nvidia.com/gpu.present=true
3. GPU Operator 自动部署驱动 + Device Plugin + DCGM
4. nvidia-operator-validator 跑验证
5. 验证通过 → node 自动变为 Ready，GPU 资源可分配
节点运行中：
1. DCGM Exporter 持续采集指标
2. Node Problem Detector 监听 DCGM 指标 → 异常自动打 taint
3. MIG Manager 监控 MIG 配置（被人手动改了 → 自动恢复）
节点下架：
1. kubectl drain gpu-node-1 → Pod 迁移到其他 GPU 节点
2. drain 完 → 节点可以安全关机/送修

上架、运行、下架，三个阶段的活儿它全包了，连 MIG 配置被人手动改了都会偷偷改回来------比物业管家还尽责。

7. 常见故障：三个翻车现场

7.1 故障一：Pod 一直 Pending，Events 为空

复制代码

$ kubectl describe pod training-pod-0
Events: <none>
# 调度器根本没考虑这个 Pod

Events 是空的，说明调度器压根没考虑过你这个 Pod。

比被拒绝更伤人的是根本没被看见------像极了相亲对象已读不回。

复制代码

# 检查 Device Plugin 是否正常运行
kubectl get pods -n gpu-operator -l app=nvidia-device-plugin
# 检查节点上是否有 nvidia.com/gpu
kubectl get nodes -o custom-columns=NAME:.metadata.name,GPU:.status.capacity.'nvidia\.com/gpu'
# 如果没有 → 检查 Device Plugin 日志
kubectl logs -n gpu-operator nvidia-device-plugin-xxx
# "NVML initialized. Number of devices: 0" → 驱动问题，检查驱动是否加载

大概率是 Device Plugin 没起来，或者驱动没加载。日志里那句 Number of devices: 0 就是典型症状：显卡明明插着，驱动就是不认。

7.2 故障二：Events 显示 "0/10 nodes are available"

复制代码

Events:
  Type     Reason            Age   Message
  ----     ------            ----  -------
  Warning  FailedScheduling  2m    0/10 nodes are available:
    3 node(s) had untolerated taint {nvidia.com/gpu: true}
    4 node(s) didn't match Pod's node affinity/selector
    3 Insufficient nvidia.com/gpu

这条报错特别好，它把每个节点拒绝你的原因都列得清清楚楚。

比前任的分手理由还详细，而且人家是讲道理的：

3 个节点被 taint 挡住 → Pod 缺少 toleration，请假条没写。
4 个节点 label 不匹配 → nodeSelector 或 GPU 型号要求不对，门牌号找错了。
3 个节点 GPU 不够 → 空闲数 < 请求数，卡确实不够分。

7.3 故障三：调度成功了，启动失败了

复制代码

Events:
  Type    Reason                  Age   Message
  ----    ------                  ----  -------
  Warning UnexpectedAdmissionError 5s   failed to allocate GPU devices

这是调度器和 kubelet 之间的状态不一致：调度器算的时候有 2 张空闲，kubelet 分配的时候已经被别人抢了。

解决方式也很硬核：不用管。kube-scheduler 会自动重新调度，重试间隔会越来越长，就当它自己在冷静。

8. 一句话总结

Kubernetes 的 GPU 调度不是单一机制，是五层协同：准入控制管合法性和配额，Device Plugin 管上报，调度器管 Filter + Score 选节点，kubelet 管分配具体设备号，容器运行时管挂载。

GPU Operator 再把驱动安装、Device Plugin 部署、MIG 管理、健康监控全打包进 Helm Chart，节点上架打一个 label 就完事。

下次你的 GPU Pod 再 Pending，先别急着骂人。想想这条链路------它比你想象中勤奋，只是偶尔运气不太好。

P.S. 无意间发现了一个巨牛的人工智能教程，非常通俗易懂，对AI感兴趣的朋友强烈推荐去看看，传送门https://blog.csdn.net/H1727548
