D2025——双通道音频功率放大电路,可替代TEA2025

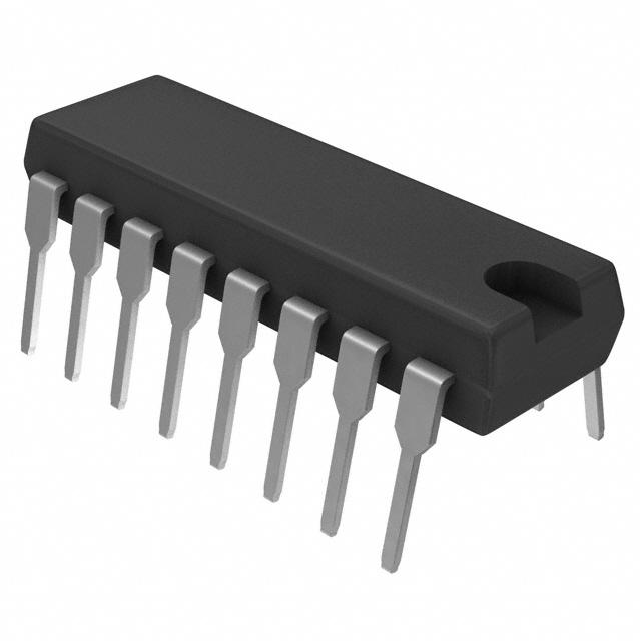

D2025为立体声音频功率放大集成电路,适用于各类袖珍或便携式立体声收录机中作功率放放大器,采用DIP16封装形式。

D2025可替代TEA2025。

PART.01 主要特点

•适用于双路对称式或BTL式连接

•外接元件少

•通道隔离度好

•电源电压范围宽(3V~12V)

•开关机时无啸叫声

•最大电压增益45dB(可通过外接电阻调节)

•软限幅

•温度保护

•3V的低压下可正常使用

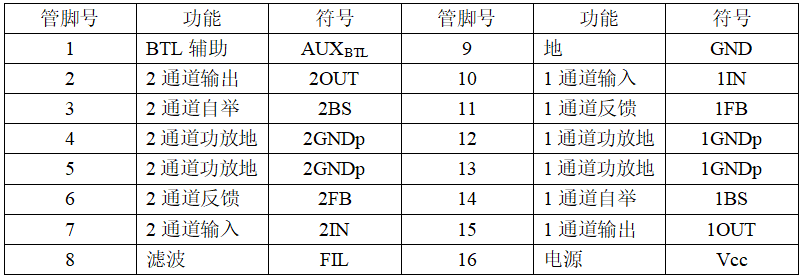

PART.02 引脚信息

PART.03 功能框图

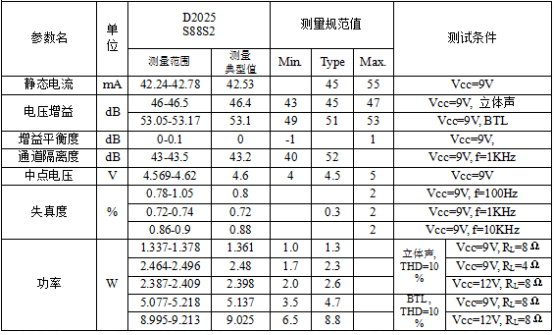

PART.04 基本参数

PART.05 参考设计

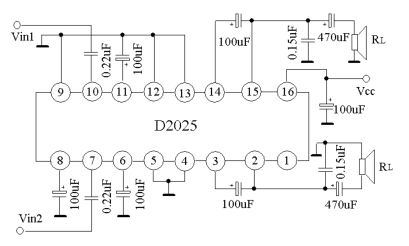

(一)双通道应用

在双通道应用模式下,D2025芯片内部的两路放大器被独立使用。它拥有两个独立的信号输入端(图中的Vin1和Vin2)和两个独立的输出端,分别驱动两个扬声器(图中的两个RL)。能够完美地重现左、右两个声道的信号,实现标准的立体声效果。适用于需要立体声播放的设备,如便携式收音机、MP3 播放器、蓝牙音箱的声音输出等。

(二)桥式应用

BTL桥式应用模式是将芯片内部的两路放大器"桥接"起来,共同驱动一个扬声器。此时,只有一个信号输入端,两路放大器协同工作。BTL 模式最核心的优势是可以在较低的电源电压下获得比立体声模式大得多的输出功率(通常可提升至约4倍),满足更大音量的需求。适用于对输出功率有更高要求的单声道应用,如便携式音响、低音炮、车载音响系统以及需要较大音量输出的设备等。
