ESP32-C3的WIFI信号飘忽不定、连接不了

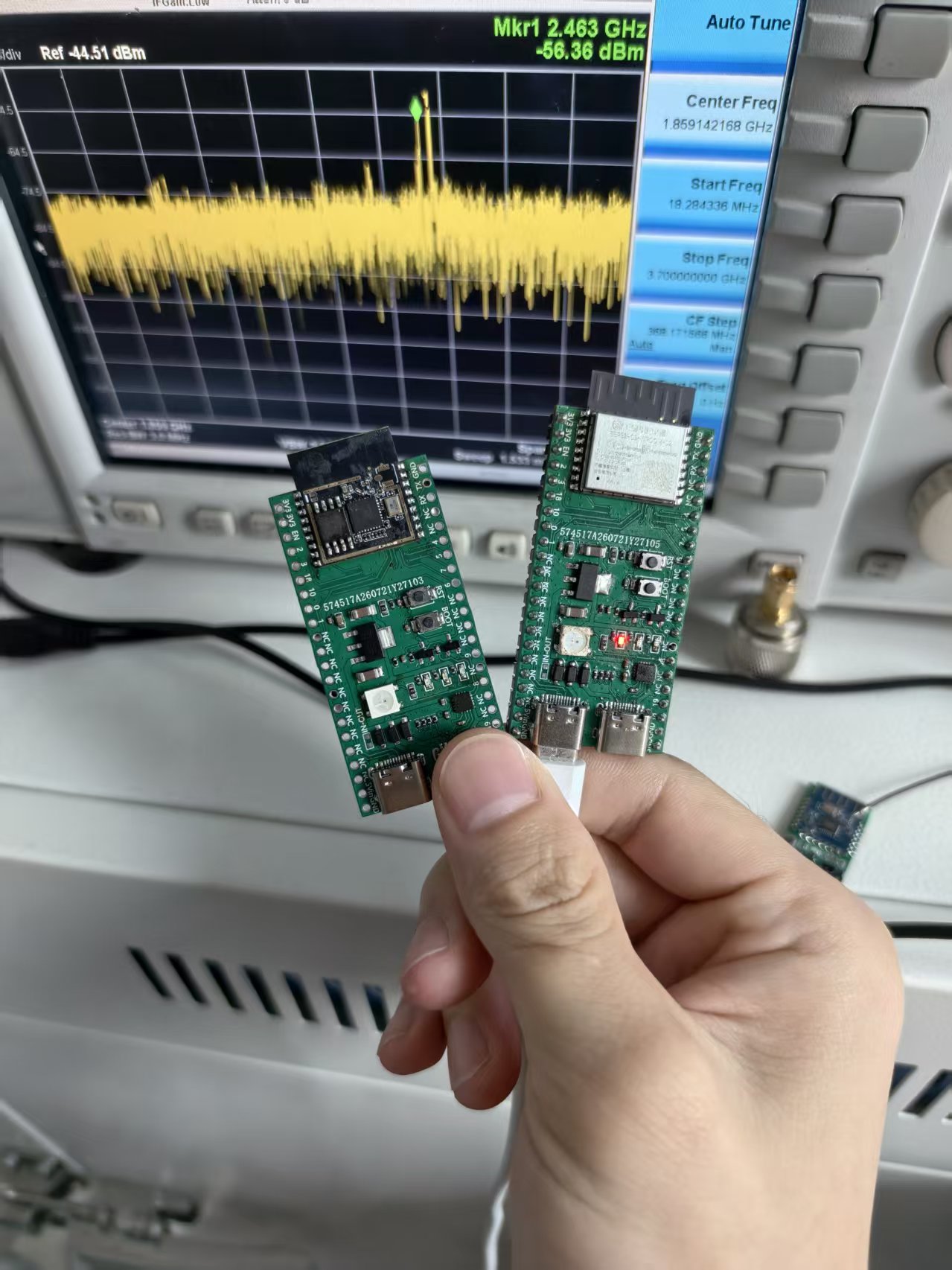

最近在做ESP32的项目,我们用到的模块有ESP32-C3和ESP32-S3,考虑到一直买模块成本还是有点大,所以打算自己做了些C3的开发模块,再次也遇到了一问题。如下!

贴好首样模块拿去测试,发现没有信号,发现没有信号,或者有的手机是可以搜的到的。因为有些地方和厂家的模块是不一样的,我们一直怀疑是板子设计的问题,就不断的把原厂的元件换到自己的板子上。

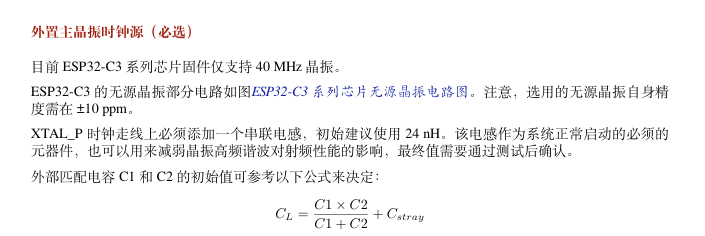

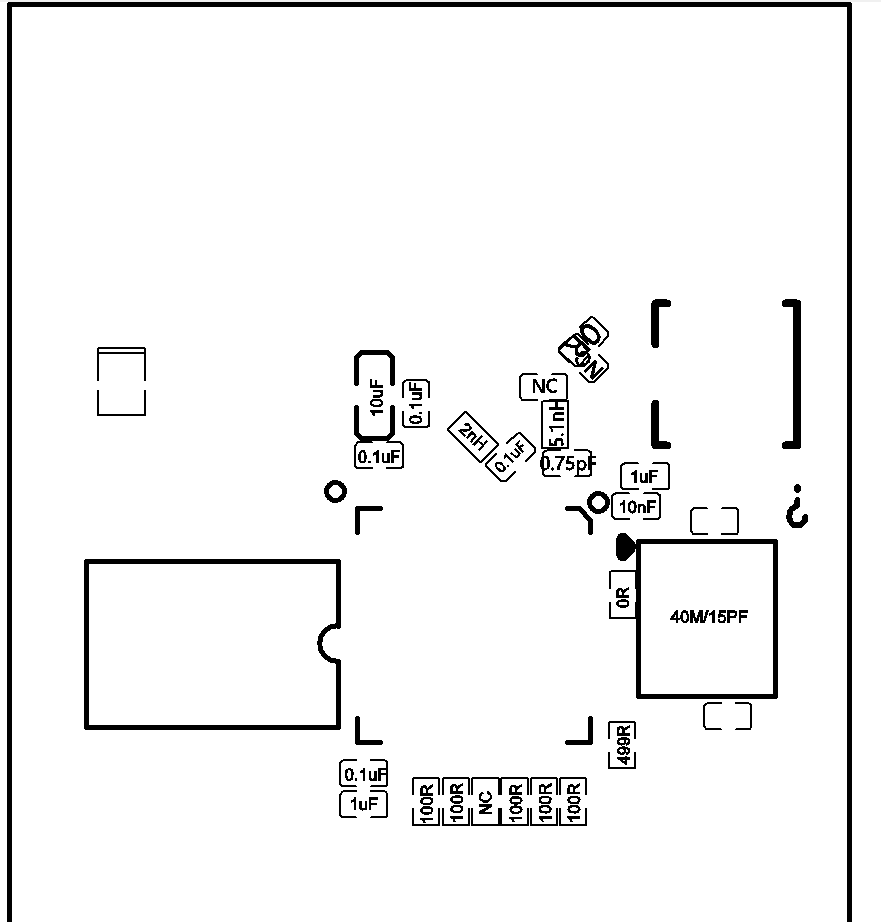

还参考了C3的芯片手册,还怀疑是电感的问题,因为我们那可晶振电感的位置0Ω的电阻,后面经过调试,发现也不是。

之前我们把厂家的晶振匹配电容换到我们的板子上还是没有信号就把匹配电容排除掉了。后面我们和领导说没有信号,她说需要调频偏,我就开始调频偏,后面进过自己调频偏电容就可以搜到信号再进行WiFi配网。

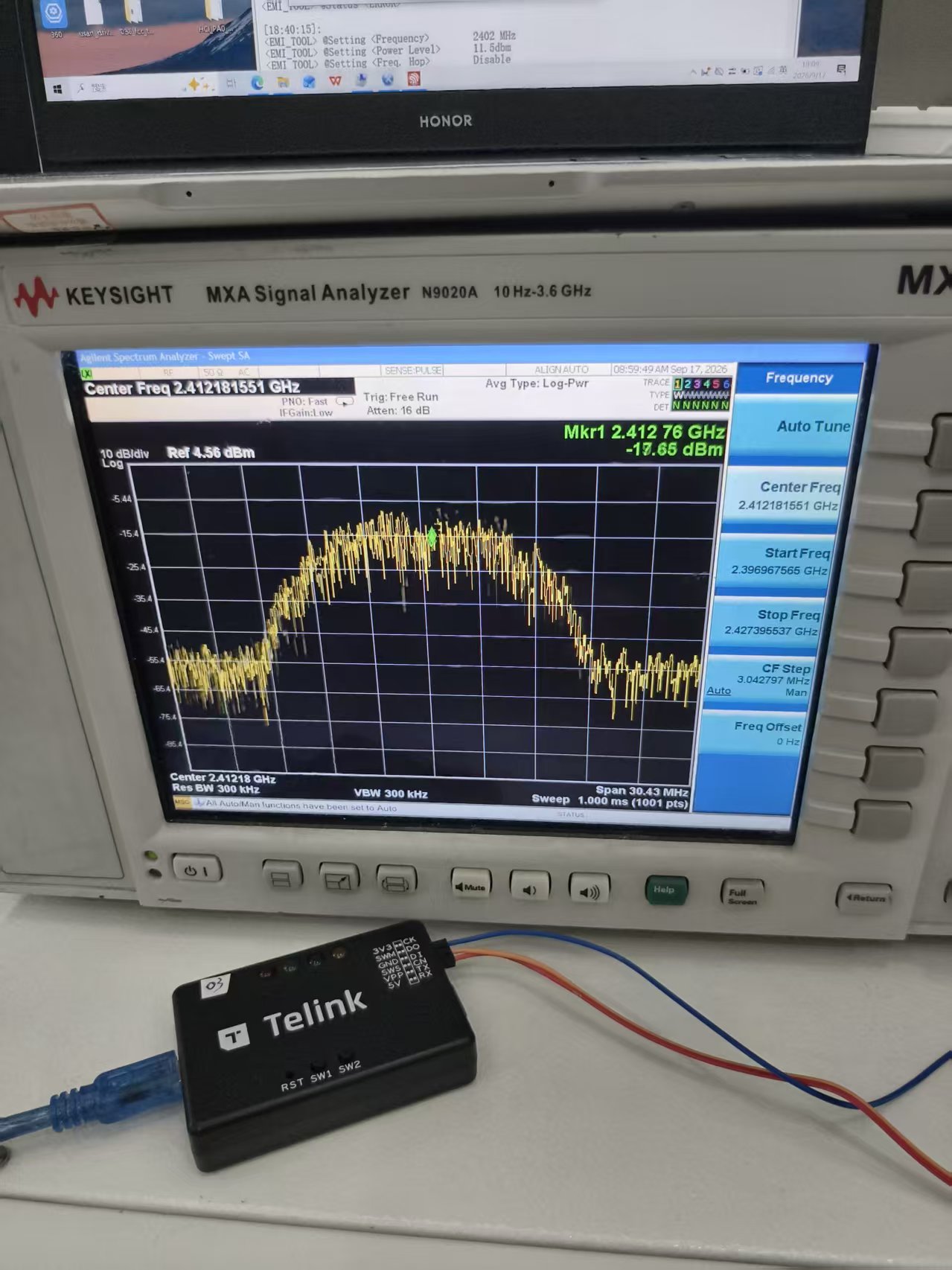

一开始用频谱仪检测的信号是这个的,我也不知道这样的图形叫什么,学识浅薄,你们可以在评论区讨论。

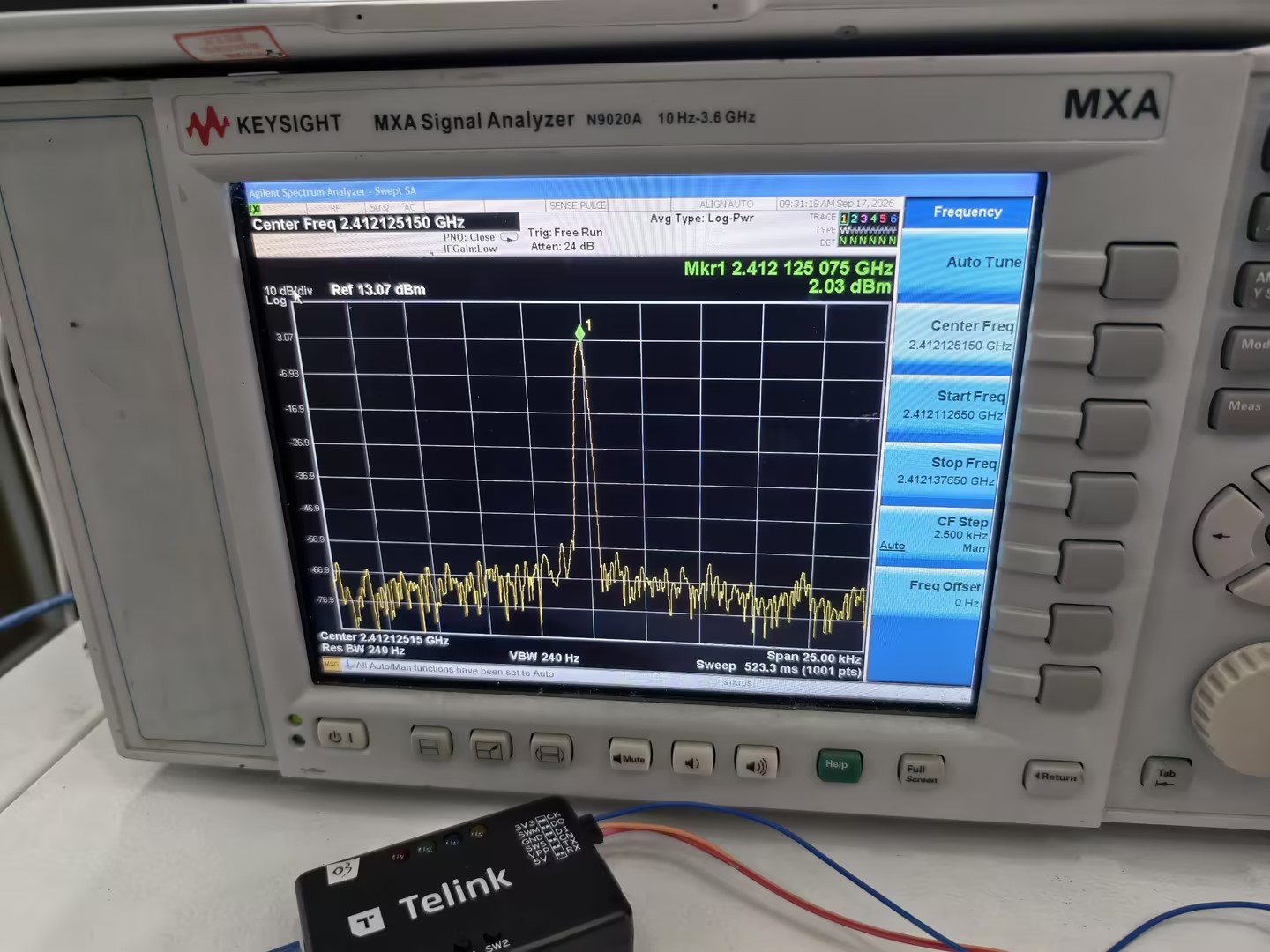

最后用调的是单载波定频,如下图。

综上所述,要是没有信号就可能是晶振的匹配电容需要调频偏了。
