🔥 本文定位：沿着 x86 处理器的演进，串起绝对物理地址、实模式分段、保护模式分段、平坦模型、分页与虚拟内存。重点不是孤立背诵 GDT、段选择子和页表，而是回答：每一代机制解决了什么问题，又为什么会被下一代机制补充。

💡 学习目标 ：掌握 segment × 16 + offset 的实模式寻址；理解动态重定位；看懂保护模式下"选择子 → 描述符 → 线性地址"的路径；理解 Base、Limit、Type、DPL、P、G 等字段的职责；掌握 32 位经典分页的 10 + 10 + 12 拆分；能区分逻辑地址、线性地址、虚拟地址和物理地址。

📌 阅读说明：本文以 x86 为主线。为便于入门，会先采用 8086 与 32 位经典分页模型，再补充现代 x86-64 的差异。二进制容量统一写作 KiB、MiB、GiB；日常资料中的 KB、MB、GB 在相关语境下通常指同一数量级。

文章目录

一、先抓住主线：地址管理到底在解决什么
二、最早的直觉：程序直接使用物理地址
[三、8086 实模式：两个 16 位量如何组成 20 位地址](#三、8086 实模式：两个 16 位量如何组成 20 位地址)
四、分段的价值：动态重定位让程序可以搬家
五、实模式留下的问题：没有可靠的边界与权限
六、保护模式：从段值变成段选择子
[七、GDT、GDTR 与段描述符：CPU 到哪里找元数据](#七、GDT、GDTR 与段描述符：CPU 到哪里找元数据)
[八、选择子与特权级：Index、TI、RPL 分别做什么](#八、选择子与特权级：Index、TI、RPL 分别做什么)
九、为什么分段最终退居幕后
十、分页：用固定大小页面管理离散物理内存
十一、虚拟内存：隔离、按需调页与地址空间错觉
[十二、Linux 与 x86-64：今天的地址变换到底怎样走](#十二、Linux 与 x86-64：今天的地址变换到底怎样走)
十三、常见误区、高频面试题与练习
总结

一、先抓住主线：地址管理到底在解决什么

学习内存管理时，很容易陷入一堆名词：段寄存器、选择子、描述符、页目录、页表、TLB、缺页异常。把它们一个个背下来并不难，难的是理解它们为什么会同时存在。

从处理器和操作系统的视角看，地址管理长期围绕三个问题演进。

1.1 定位：有限宽度的寄存器怎样访问更大的空间

8086 的通用寄存器和段寄存器是 16 位，地址总线却有 20 位。单个 16 位量只能表达 2^16 = 64 KiB，无法直接覆盖 2^20 = 1 MiB。实模式分段首先解决的是"地址位数不够"这一硬件问题。

1.2 保护：一个程序为什么不能随便访问另一个程序

如果程序直接使用物理地址，错误指针可能覆盖别的程序甚至操作系统的数据。保护模式把边界、类型、特权级等元数据放进段描述符，让 CPU 在执行访问时检查"地址是否越界""当前代码是否有权限"。

1.3 映射：进程看到的连续空间怎样落到离散物理内存

可变长的段容易产生外部碎片，也不适合只换入程序当前需要的一小部分。分页把空间切成固定大小页面，让虚拟上连续的页面映射到物理上分散的页框，并为按需调页、写时复制和进程隔离提供基础。

因此，整条演进路线可以先压缩为：

text 复制代码

直接物理地址
    ↓  寄存器位宽不够
实模式分段：segment × 16 + offset
    ↓  缺少边界和权限
保护模式分段：selector → descriptor → linear address
    ↓  大段粒度粗、外部碎片、映射不灵活
分页：linear address → page tables → physical address
    ↓
每个进程获得独立虚拟地址空间，页面按需驻留物理内存

这里要特别注意：新机制通常不是按下开关后把旧机制从历史上删除，而是在架构兼容的前提下重新分工。现代 x86 仍能看到分段留下的结构，但普通内存管理的主角已经变成分页。

二、最早的直觉：程序直接使用物理地址

早期系统最自然的做法，是把指令里的地址直接解释为物理内存位置。

text 复制代码

load 0x1234  →  访问物理内存 0x1234
store 0x2000 →  修改物理内存 0x2000

在单程序、没有复杂操作系统的环境中，这种模型简单直接：没有页表，不需要地址翻译，硬件成本也低。

但它很快暴露出三个限制。

第一，程序与装载位置绑定 。如果链接后把某条指令中的地址固定为 0x4200，程序换到别的位置运行，就需要修改指令或重做重定位。

第二，程序之间没有隔离。任何代码只要构造出某个物理地址，就可能读写那里。一个越界写不仅会破坏自己，也可能破坏其他任务和内核。

第三，多程序共享内存很困难。两个程序若都假定自己使用同一段物理地址，就无法直接同时装入；系统需要频繁调整程序、修补地址或交换整块内容。

所以，直接物理地址适合简单机器，却难以支撑多任务操作系统。接下来出现的分段，最初首先解决的还不是安全，而是更朴素的位宽问题。

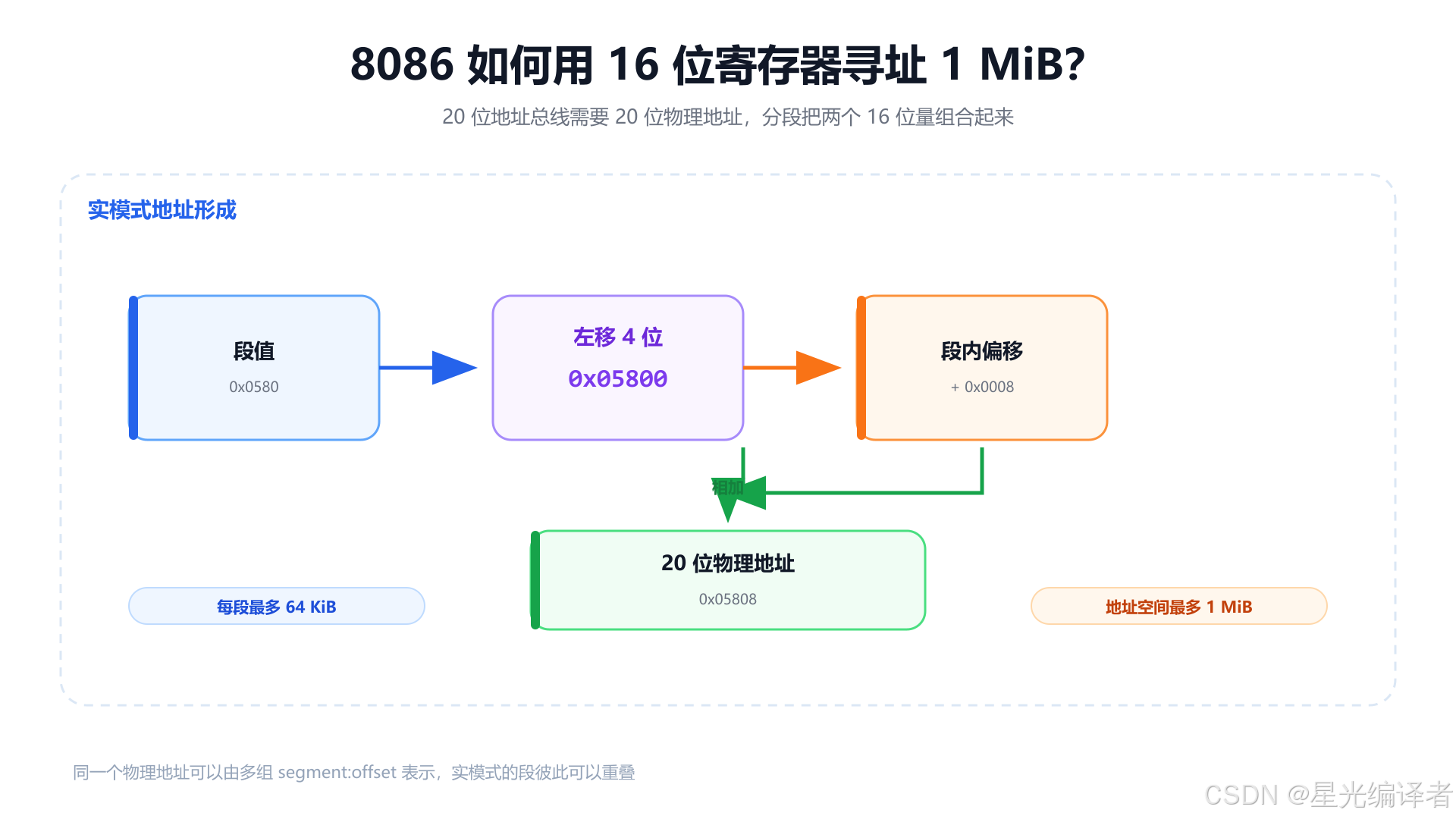

三、8086 实模式：两个 16 位量如何组成 20 位地址

8086 拥有 20 位地址总线，因此最多可产生 2^20 = 1 MiB 的物理地址；但它的段寄存器和偏移量都是 16 位。解决办法是把地址拆成"段值 + 段内偏移"。

实模式下的地址计算公式为：

text 复制代码

physical = (segment << 4) + offset

也可以写成：

text 复制代码

physical = segment × 16 + offset

例如访问 0x05808：

text 复制代码

segment = 0x0580
offset  = 0x0008

(0x0580 << 4) + 0x0008
= 0x05800 + 0x0008
= 0x05808

3.1 为什么每个段最多 64 KiB

段内偏移是 16 位，因此偏移范围是 0x0000 ~ 0xFFFF，最多覆盖 65536 个字节，也就是 64 KiB。这里的"段"不是说系统一定把 1 MiB 严丝合缝切成 16 个互不重叠的大块，而是表示一次地址计算所使用的窗口。

3.2 实模式的段可以重叠

段基址每次只向前移动 16 字节，所以大量段窗口会互相重叠。同一个物理地址通常可以由多组 segment:offset 表示。

例如：

text 复制代码

0058:0008 → 0x00588
0057:0018 → 0x00588
0050:0088 → 0x00588

因此，segment:offset 是一种逻辑表示，不是一张唯一的物理地址身份证。

3.3 20 位相加还存在回绕细节

0xFFFF:0xFFFF 的数学结果会超过 20 位。8086/8088 只有 20 根地址线，高位无法送出，结果会在 1 MiB 边界回绕。后来 80286 引入更宽地址能力，为兼容旧软件又出现了著名的 A20 控制问题。

入门阶段只需先记住主公式；研究启动流程、实模式兼容和操作系统引导时，再进一步讨论 A20 Gate。

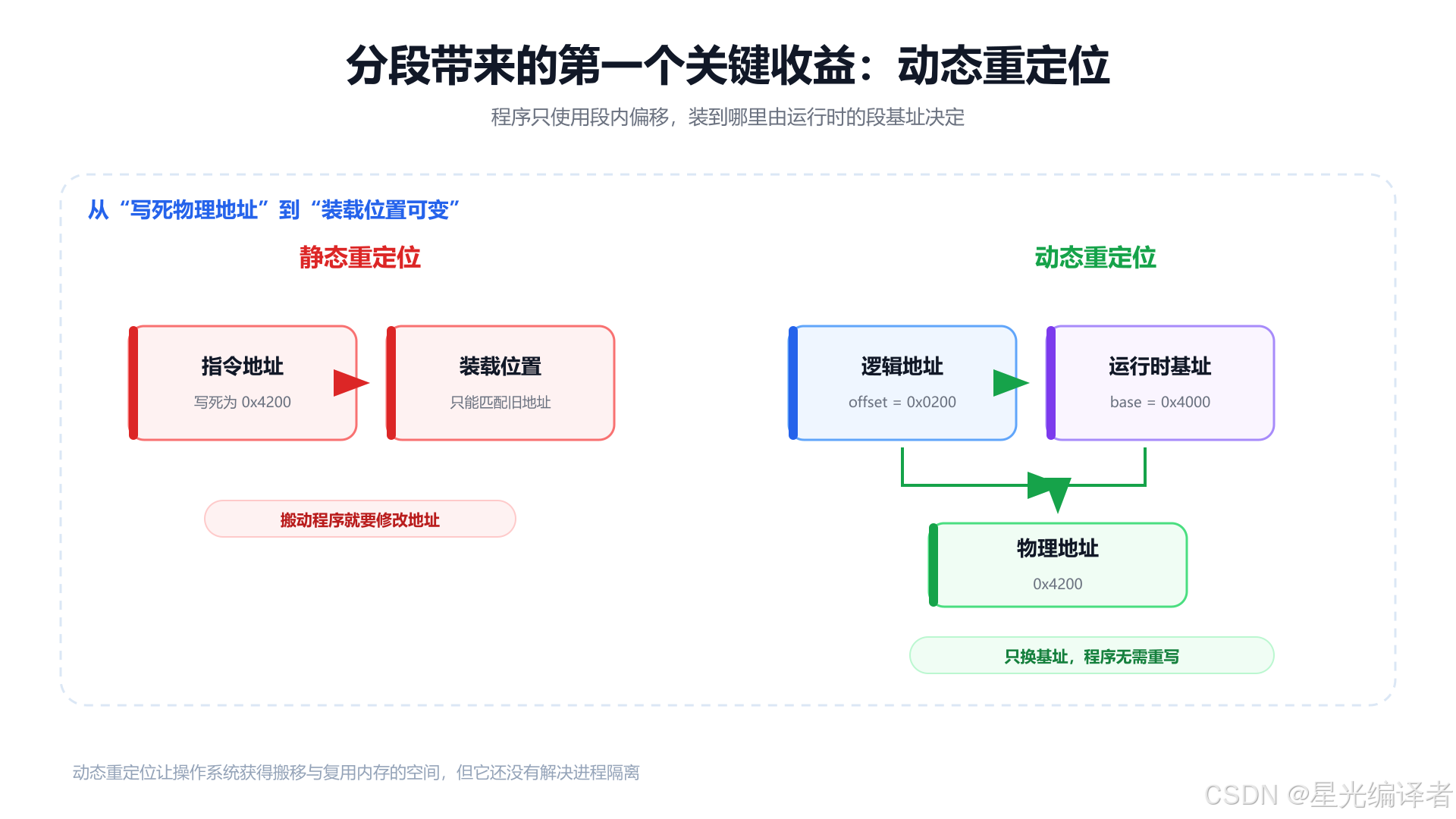

四、分段的价值：动态重定位让程序可以搬家

分段不仅扩展了寻址位数，还带来一个极其重要的能力：运行时地址重定位。

4.1 静态重定位为什么限制内存管理

假设程序把一条数据访问写死为物理地址 0x4200。程序装到别处后，这个地址仍指向旧位置。装载器必须修改机器指令中的地址，或者保证程序永远放在原来的位置。

这会让操作系统很难搬移程序。内存出现碎片时，即使总空闲量足够，也未必能把程序移动到新的连续区域。

4.2 动态重定位怎样解耦程序与物理位置

程序只保存段内偏移，CPU 在每次访问时把当前段基址与偏移组合起来。

text 复制代码

程序使用：offset = 0x0200

第一次运行：base = 0x4000 → address = 0x4200
第二次运行：base = 0x7000 → address = 0x7200

程序内部的偏移不变，只要改变运行时基址，就能把整段程序搬到别处。

这一步的本质，是在程序看到的地址与内存实际位置之间加入一次转换：

text 复制代码

程序地址 ≠ 最终物理位置

后来的虚拟内存把这种解耦做得更加彻底，但思想在这里已经出现。

4.3 动态重定位没有自动带来保护

实模式的计算规则只负责"怎么算地址"，没有描述"谁能访问"。只要程序能修改段寄存器或构造合适的地址，就可能落到其他程序的内存区域。

换句话说，实模式分段提升了可寻址性和可搬移性，却没有建立可靠的安全边界。

五、实模式留下的问题：没有可靠的边界与权限

多任务操作系统需要的不只是"能算出地址"，还要保证每个任务只能在授权范围内运行。

至少需要下面几类检查：

边界检查：偏移有没有超过段的范围；
类型检查：代码段、数据段、栈段允许的操作不同；
权限检查：用户态代码不能随意进入内核数据；
存在性检查：目标是否已经装入内存；
系统结构保护：中断门、任务状态段等不能被普通程序当作普通数据使用。

如果这些规则只由软件自觉遵守，恶意程序可以故意绕过，错误程序也可能无意中破坏系统。于是 80286 引入保护模式，80386 又把通用寄存器和地址能力扩展到 32 位，让保护模式真正成为后来 32 位操作系统的基础。

保护模式的关键变化不是公式变复杂，而是：CPU 开始根据操作系统提供的元数据强制执行访问规则。

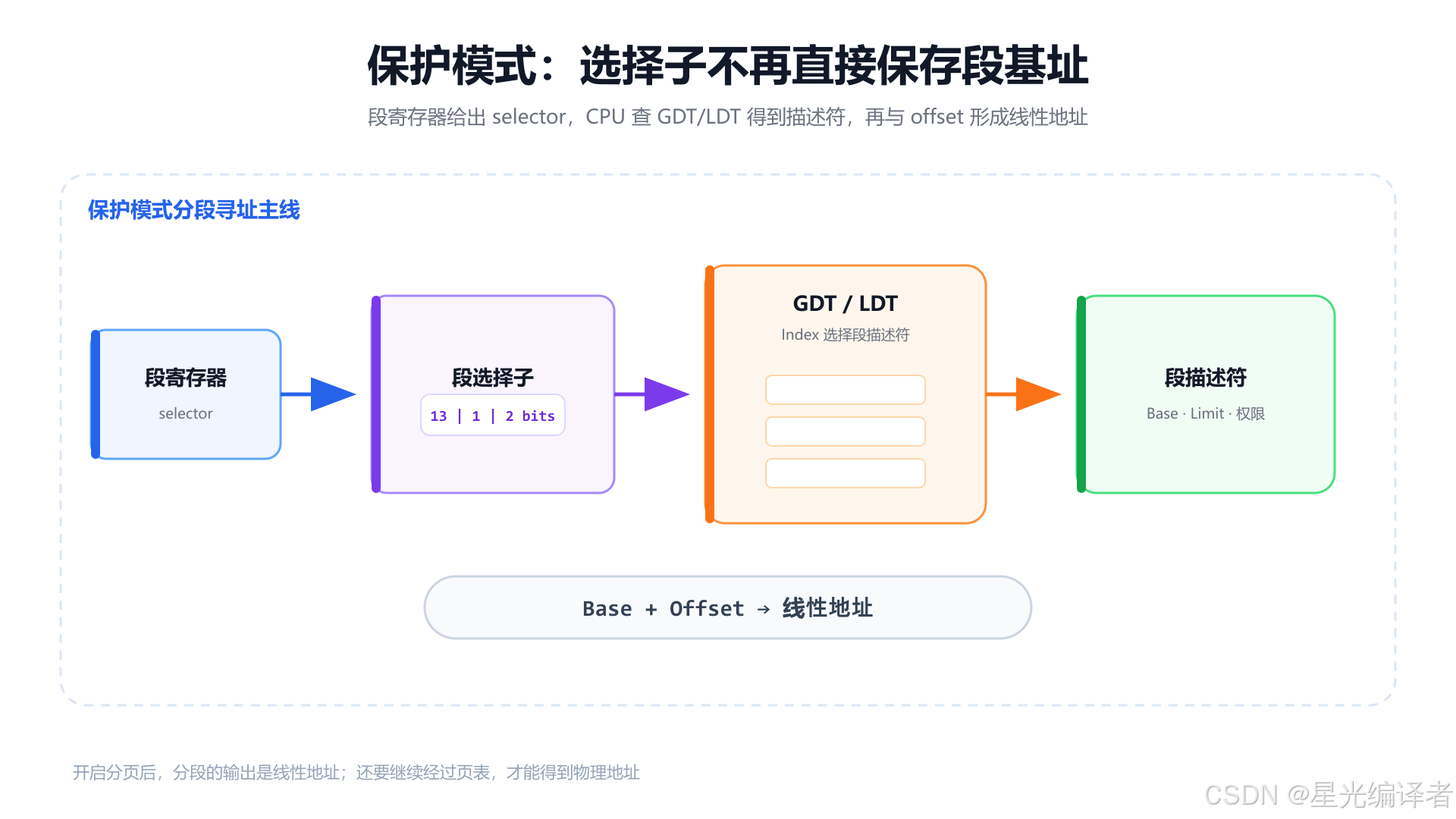

六、保护模式：从段值变成段选择子

进入保护模式后，段寄存器中不再直接保存一个拿来左移 4 位的段值，而是保存段选择子（segment selector）。

一次典型的分段地址变换可以概括为：

text 复制代码

段寄存器中的 selector
    ↓
根据 TI 选择 GDT 或 LDT
    ↓
根据 Index 找到段描述符
    ↓
检查段类型、界限、存在位与特权级
    ↓
descriptor.base + offset
    ↓
得到 linear address

这里最容易犯的错误，是把最后一步无条件写成"得到物理地址"。更严谨的说法是：

分页关闭时：线性地址会直接作为物理地址使用；
分页开启时：线性地址还要经过页表翻译，才能得到最终物理地址。

因此，x86 保护模式下可以同时存在两级转换：

text 复制代码

logical address --segmentation--> linear address --paging--> physical address

6.1 逻辑地址是什么

Intel 文档中的逻辑地址由选择子和偏移组成：

text 复制代码

logical address = selector : offset

选择子说明使用哪个段，偏移说明访问段内哪个字节。程序里常见的指针值往往表现为偏移部分，而具体使用 CS、DS、SS、ES、FS 或 GS，则由指令语义和段覆盖前缀决定。

6.2 线性地址是什么

线性地址是分段之后、分页之前的地址。若操作系统把常规代码段和数据段的 Base 都设为 0，偏移值与线性地址数值相同，程序便看到一个从 0 开始的平坦空间。

数值相同不等于分段机制在 32 位保护模式中从硬件上消失，而是操作系统把它配置成"几乎透明"。

七、GDT、GDTR 与段描述符：CPU 到哪里找元数据

保护模式需要一张表保存各个段的基址、界限和权限，这就是描述符表。

7.1 GDT：全局描述符表

GDT（Global Descriptor Table）由操作系统维护，包含代码段、数据段和系统段等描述符。在一个处理器的当前执行环境中，GDTR 指向当前使用的 GDT。

32 位模式下，GDTR 包含：

32 位表基址；
16 位表界限。

界限字段记录"表大小减一"，所以表最大覆盖 65536 字节。常见段描述符大小为 8 字节，因此最多容纳 8192 个 8 字节描述符。

text 复制代码

65536 / 8 = 8192

第 0 个 GDT 项是空描述符，所以普通选择子不会把它当作可用段。

7.2 LDT：局部描述符表

LDT（Local Descriptor Table）可以为任务提供局部描述符集合。现代通用操作系统很少依赖每进程 LDT 来组织普通地址空间，但架构结构仍然存在，某些兼容和特殊用途仍可能使用它。

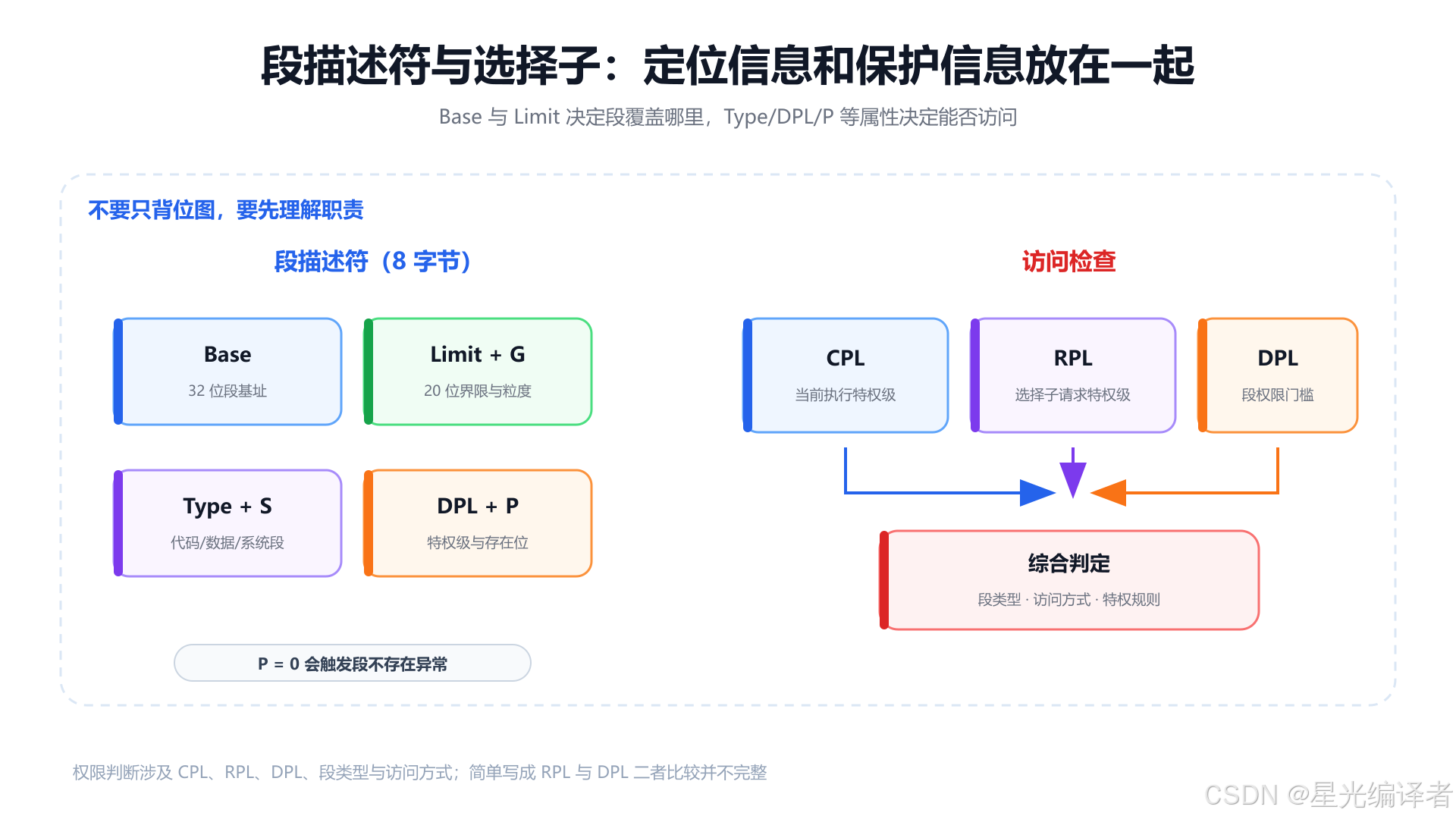

7.3 段描述符的核心字段

32 位代码段或数据段描述符通常是 8 字节。字段在位图中被拆散布局，但理解时可以按职责归类。

Base：段基址

由多个字段拼成 32 位基址。CPU 将它与有效偏移相加，形成线性地址。

Limit：段界限

20 位界限字段与 G 粒度位共同决定段可覆盖的范围。

G = 0：界限以字节为单位；
G = 1：界限以 4 KiB 为单位，低 12 位视为 1，从而可覆盖接近 4 GiB 的范围。

这里不能简单说 G = 0 时"段最大 1 MiB"而忽略界限是最后有效偏移；工程上更重要的是理解有效上界由 Limit、G、段扩展方向等规则共同解释。

Type 与 S：段类别和允许操作

S = 1：代码段或数据段；
S = 0：系统描述符，例如 TSS、LDT 或门描述符相关结构。

Type 进一步描述可读、可写、可执行、扩展方向、已访问等属性。

DPL：描述符特权级

DPL 范围为 0~3，数值越小，特权越高。Ring 0 通常用于内核，Ring 3 通常用于用户程序；Ring 1 和 Ring 2 在主流桌面/服务器操作系统中较少用于普通进程隔离。

P：存在位

P = 1 表示描述符所代表的段存在，P = 0 时访问会触发段不存在异常。

历史系统理论上可以利用段不存在异常实现以段为单位的换入，但现代虚拟内存主要依靠页表 Present 位和缺页异常。不要把段描述符的 P 位与页表项的 Present 位混为一谈。

D/B、L、AVL

D/B 会根据代码段、数据段或栈段语境影响默认操作数/地址大小与栈上界；
L 在 IA-32e 模式下标识 64 位代码段；
AVL 留给系统软件使用。

比死记各位的编号更重要的是记住：Base 与 Limit 解决"在哪里、到哪里"，Type、DPL、P 等属性解决"是什么、谁能访问、现在是否存在"。

八、选择子与特权级：Index、TI、RPL 分别做什么

段选择子是 16 位，结构可以概括为：

text 复制代码

15                         3  2  1 0
+---------------------------+---+----+
|          Index            |TI |RPL |
+---------------------------+---+----+
           13 bit            1   2

8.1 Index：选择第几个描述符

Index 占 13 位，范围为 0~8191。CPU 用它在 GDT 或 LDT 中定位一个描述符：

text 复制代码

descriptor_address = table_base + Index × 8

这里乘 8，是因为普通段描述符为 8 字节。

8.2 TI：选择哪张表

TI = 0：从 GDT 查找；
TI = 1：从当前 LDT 查找。

8.3 RPL：请求者给选择子附带的特权级

RPL（Requested Privilege Level）占 2 位。它不是"目标段的权限"，目标段的特权级在描述符 DPL 中。RPL 会参与有效权限判断，防止高特权代码拿着低限制的选择子替低特权调用者越权访问。

8.4 不能把权限检查简化成只比较 RPL 和 DPL

一些入门资料会说："RPL 权限低于 DPL 就拒绝。"这个表述不完整。

对普通数据段访问，常见判断会考虑：

text 复制代码

effective_privilege = max(CPL, RPL)

然后再与 DPL 比较。CPL 是当前执行代码的特权级；此外，代码段是否一致、访问是读取还是执行、通过门转移还是直接装载段寄存器，规则都会变化。

所以，正确的入门结论是：

CPU 会综合 CPL、RPL、DPL、段类型和访问方式进行保护检查，而不是只做两个数字的单一比较。

如果目标是理解 Linux 用户态与内核态，先记住 Ring 3 不能直接访问只允许 Ring 0 的段和页面；如果目标是编写内核、虚拟机或引导程序，则必须继续查阅 Intel 手册中的完整保护规则。

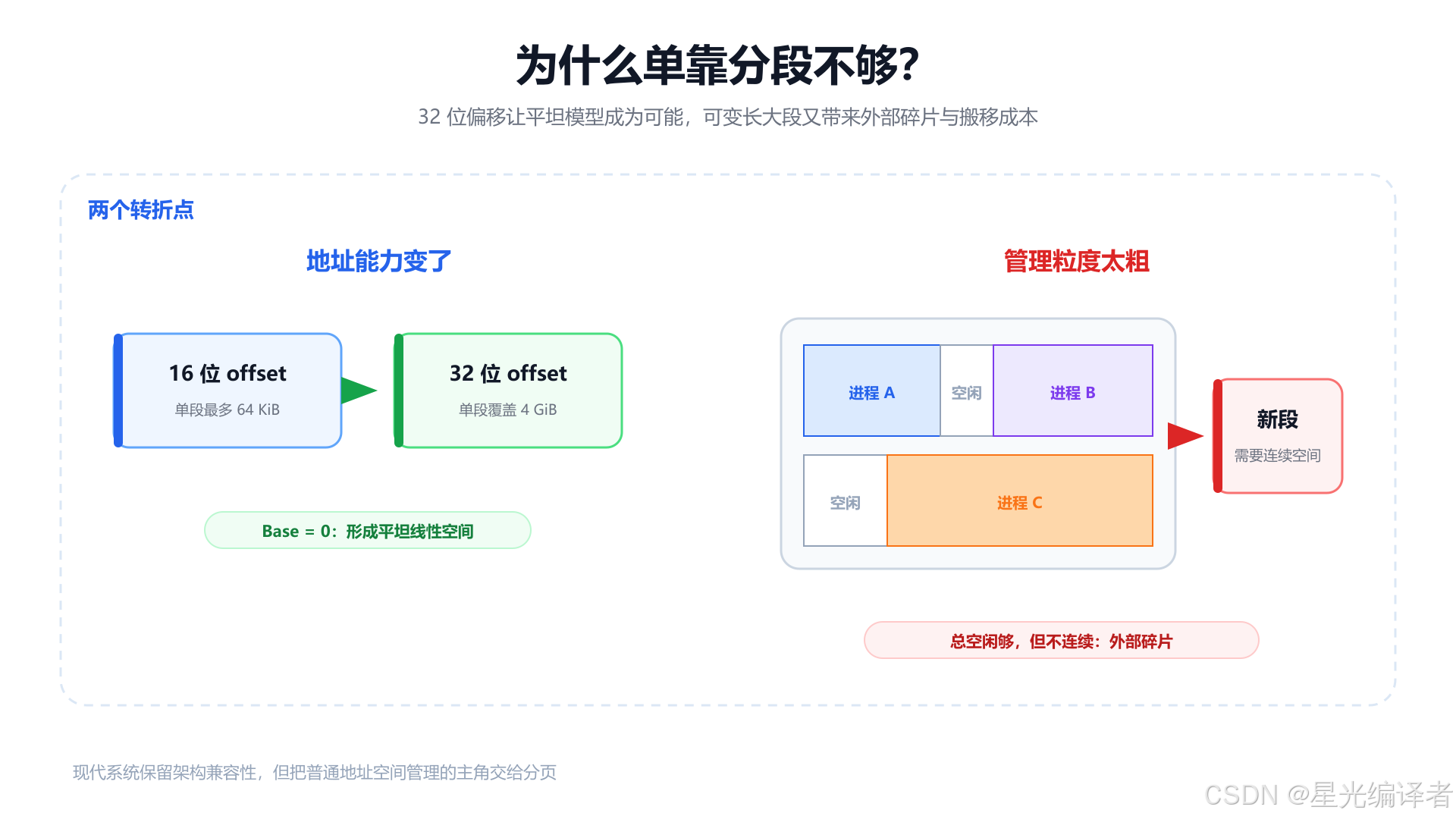

九、为什么分段最终退居幕后

保护模式分段解决了边界和权限，但随着 80386 把寄存器和偏移扩展到 32 位，单个段已经可以覆盖 4 GiB 线性地址空间。此时分段的两个局限越来越明显。

9.1 32 位偏移让平坦模型成为可能

当代码段、数据段都配置为：

text 复制代码

Base  = 0
Limit = 4 GiB 范围

则：

text 复制代码

linear = 0 + offset = offset

应用程序看到的地址值可以直接作为线性地址使用。操作系统不再依靠大量可变长段组织普通进程空间，这就是常说的平坦内存模型。

9.2 可变长大段会产生外部碎片

假设内存中有两个分别为 20 MiB 和 10 MiB 的空洞，总空闲量为 30 MiB。现在需要装入一个连续 30 MiB 的段，仍然会失败，因为没有单个连续区域足够大。

若要解决，只能尝试：

移动已有段，把空洞拼接起来；
把整个段换出到磁盘，再装到别处；
等待其他段释放。

这些操作成本很高，尤其磁盘远慢于内存。

9.3 交换整段的粒度太粗

一个程序的代码和数据可能很大，但某个时间窗口只活跃其中很小一部分。若必须以整个段为单位在内存与磁盘之间交换，会搬运大量暂时用不到的数据。

分页要做的，就是把管理粒度固定并缩小。不是要求一整个程序段连续驻留，而是只让当前需要的页面进入物理内存。

9.4 内部碎片与外部碎片不要混淆

外部碎片：空闲空间散落在多个不连续区域，总量够但无法满足连续大块请求；
内部碎片：已经分配的固定大小块内部有一部分没有被使用。

分页大幅缓解外部碎片，因为任意空闲页框都可参与映射；但最后一页没有填满时仍可能产生内部碎片。

十、分页：用固定大小页面管理离散物理内存

分页同时切分两个空间：

线性/虚拟地址空间被切成固定大小的页面（page）；
物理内存被切成同样大小的页框（page frame）。

页面与页框大小一致，所以任意虚拟页面都能映射到任意空闲物理页框。

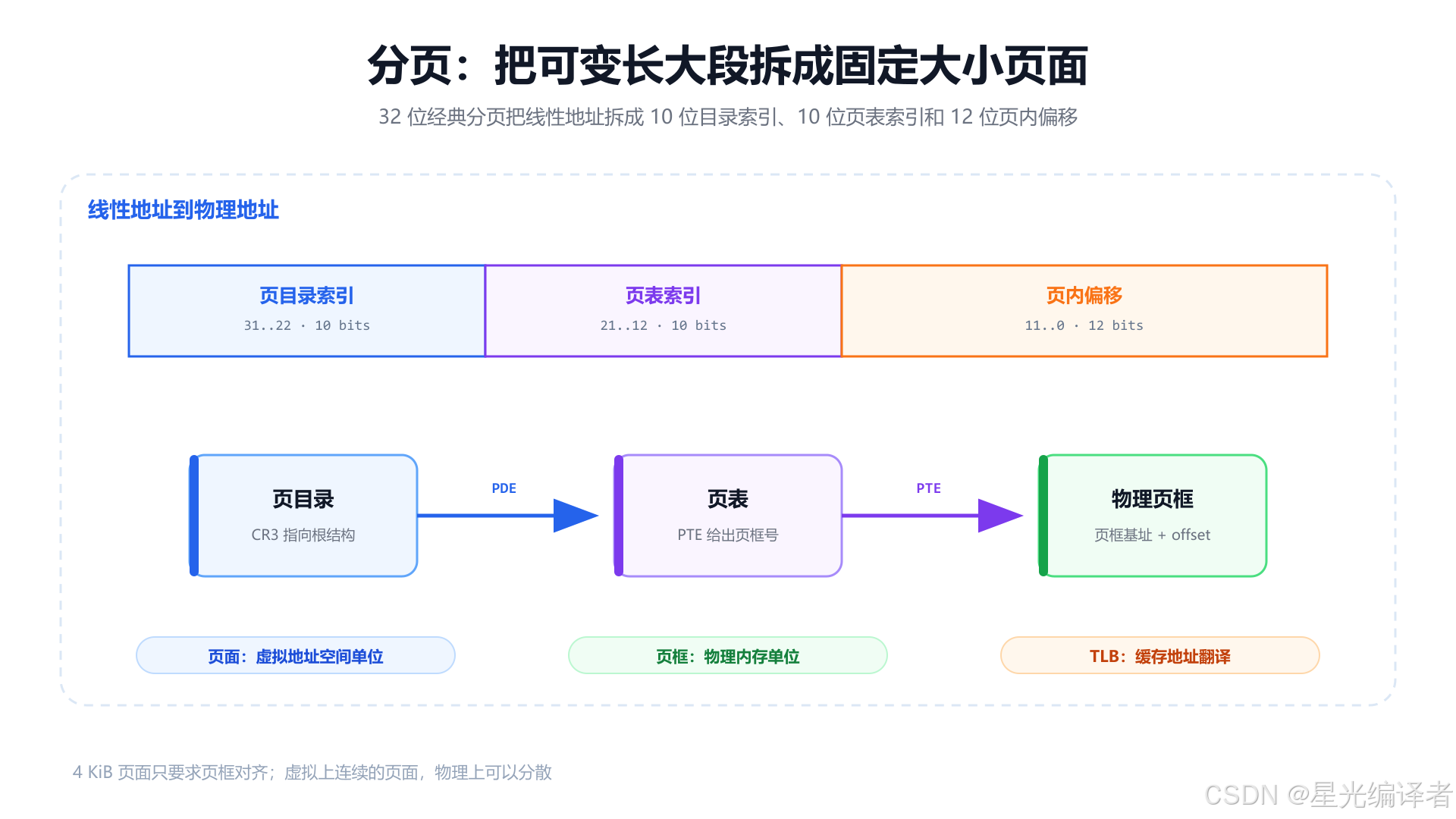

10.1 经典 32 位两级分页

以 4 KiB 页面、非 PAE 的 32 位经典分页为例，32 位线性地址可拆成：

text 复制代码

31              22 21              12 11               0
+-----------------+------------------+-------------------+
| 页目录索引 10 位 | 页表索引 10 位    | 页内偏移 12 位     |
+-----------------+------------------+-------------------+

为什么页内偏移是 12 位？因为：

text 复制代码

4 KiB = 4096 B = 2^12 B

低 12 位刚好指出页面内的某个字节，高 20 位用于找到映射该页面的页表项。

一次页表遍历可以抽象为：

text 复制代码

CR3
 ↓
页目录基址
 ↓  用 bits[31:22] 选择 PDE
页表基址
 ↓  用 bits[21:12] 选择 PTE
物理页框基址
 ↓  加上 bits[11:0]
物理地址

10.2 虚拟连续不要求物理连续

假设进程看到连续的三个虚拟页面：

text 复制代码

VPN 10 → PFN 91
VPN 11 → PFN  7
VPN 12 → PFN 45

虚拟地址连续，物理页框完全可以分散。页表负责保存映射关系，程序不需要知道页面实际放在哪里。

10.3 页表为什么要分层

32 位地址空间包含 2^20 个 4 KiB 页面。若为每个进程一次性建立完整单级页表，即使大量地址从未使用，也要为所有表项付出内存。

多级页表允许上层项标记整片区域未映射，只有真正使用某段地址时才建立下层页表。现代 x86-64 地址空间更大，页表层级也进一步增加。

10.4 TLB 为什么重要

如果每次读一个变量都要先访问多级页表，会额外产生多次内存访问。TLB（Translation Lookaside Buffer）缓存近期的虚拟页号到物理页框号映射。

text 复制代码

TLB 命中：快速得到页框号
TLB 未命中：执行页表遍历，再把结果缓存

上下文切换、页表修改、跨核失效等问题之所以昂贵，很大一部分成本就来自 TLB 与地址翻译缓存的维护。

十一、虚拟内存：隔离、按需调页与地址空间错觉

分页是硬件地址映射机制；虚拟内存是操作系统利用分页建立的一整套抽象与策略。两者关系紧密，但不能完全画等号。

11.1 每个进程获得独立地址空间

两个进程都可以访问数值为 0x400000 的虚拟地址，但各自页表可以把它映射到不同物理页框。

text 复制代码

进程 A: VA 0x400000 → 物理页框 100
进程 B: VA 0x400000 → 物理页框 812

相同虚拟地址不代表相同物理内存。只有操作系统主动把两个页表项指向同一页框时，才形成共享内存。

11.2 隔离不只是"地址不同"，更来自权限位

页表项还带有读写、用户/特权、可执行等权限。CPU 在地址翻译时检查这些权限：

用户态访问内核页面会失败；
写入只读页面会触发异常；
在不可执行页面取指会失败；
未映射页面会触发缺页异常。

因此，进程隔离来自独立映射 + 硬件权限检查，不是简单给每个进程发一段不同的数字。

11.3 缺页异常不一定是错误

当访问的虚拟页面当前没有有效物理映射，CPU 触发 page fault。内核检查原因后可能：

为匿名内存分配一个新页框；
从文件读取对应页面；
把换出页从 swap 读回；
执行写时复制，创建私有副本；
发现访问非法，向进程发送信号或终止它。

所以，缺页异常既可能是正常的按需调页路径，也可能代表越界或权限错误。不能看到 page fault 就一概理解为"内存坏了"。

11.4 swap 不是虚拟内存的定义

swap 是虚拟内存系统可能使用的一种后备存储手段。即使系统没有启用 swap，进程仍然拥有虚拟地址空间、页表、权限隔离、文件映射和按需分配。

同样，物理内存满了也不能简单理解为"随便挑一页换到磁盘就行"。内核要考虑页面是否可回收、是否脏、是否有文件后备、是否被锁定、活跃程度和系统回收策略。

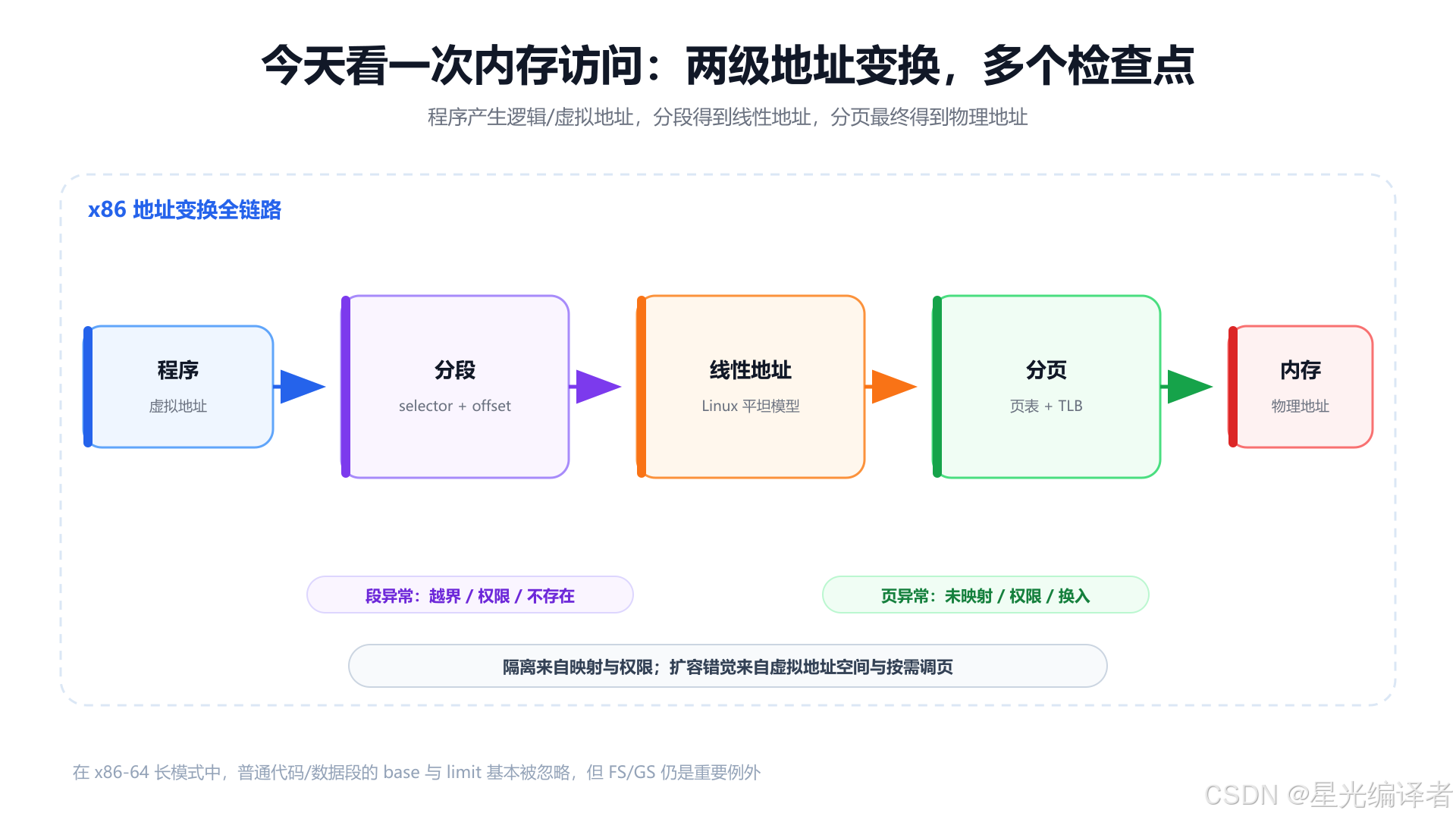

十二、Linux 与 x86-64：今天的地址变换到底怎样走

把前面的历史机制叠在一起，一次 x86 内存访问的概念路径是：

text 复制代码

程序产生逻辑地址
    ↓
分段：selector + offset → linear address
    ↓
分页：linear address → page tables / TLB → physical address
    ↓
访问缓存与物理内存

12.1 32 位 Linux 为什么常被称为平坦模型

Linux 通常把普通代码段和数据段设置为 Base 为 0、范围覆盖整个 32 位线性空间。于是程序使用的偏移值与线性地址数值相同，真正区分不同进程地址空间的是页表。

这就是"Linux 不依靠分段管理普通进程内存"的含义。它不是说 CPU 在保护模式中完全跳过所有段寄存器与描述符加载规则，而是说分段对普通地址数值的变换被配置得近乎透明。

12.2 x86-64 长模式中分段进一步弱化

在 64 位模式下，CS、DS、ES、SS 的常规 Base 基本按 0 处理，普通代码/数据段的 Limit 也基本被忽略，分页成为地址空间管理的绝对主角。

但不能说"64 位模式完全没有分段"。至少还有这些重要例外：

FS、GS 的基址仍然有效；
操作系统常用 FS/GS 访问线程局部数据或每 CPU 数据；
CS 中的部分属性仍决定当前代码执行模式与特权信息；
GDT、TSS、门和特权转换相关结构仍有系统意义。

12.3 CPU 寄存器里存的是不是虚拟地址

在启用分页的普通进程环境中，程序可见指针和用于有效地址计算的寄存器值属于虚拟/线性地址语境，不能把它们直接当作 DRAM 物理地址。

但"所有寄存器永远只存虚拟地址"过于绝对。控制寄存器、页表项、DMA 描述符、设备寄存器和内核物理地址管理会涉及物理地址或页框号；某个普通数值寄存器本身也没有自动携带"这是虚拟地址"的类型标签。关键要看它被哪条指令、哪个硬件单元以什么语义使用。

12.4 今天应怎样建立正确心智模型

对应用开发者：

text 复制代码

指针是进程虚拟地址空间中的位置

对操作系统学习者：

text 复制代码

虚拟地址由 MMU 结合当前地址空间的页表翻译

对 x86 架构学习者：

text 复制代码

历史上先分段得到线性地址，再由分页得到物理地址；
现代 64 位普通代码中，常规分段数值变换已基本透明。

这三句话分别处在不同抽象层次，并不矛盾。

十三、常见误区、高频面试题与练习

13.1 常见误区

误区一：8086 把 1 MiB 内存固定切成 16 个 64 KiB 段

不是。段基址以 16 字节为粒度移动，段窗口大量重叠；64 KiB 是 16 位偏移能够覆盖的最大范围。

误区二：实模式的段寄存器里存着完整物理基址

段值要先左移 4 位，才形成 20 位基址部分。它不是直接可用的 20 位完整物理地址。

误区三：分段只为了解决安全问题

8086 实模式分段首先解决 16 位寄存器怎样形成 20 位地址的问题，并带来动态重定位。保护与权限检查是保护模式强化的能力。

误区四：选择子就是段基址

保护模式下，选择子包含 Index、TI、RPL。它用于找到描述符，不直接等于段基址。

误区五：保护模式分段后一定直接得到物理地址

若开启分页，分段先得到线性地址，分页再把线性地址映射为物理地址。

误区六：权限检查只比较 RPL 和 DPL

不完整。CPU 还要考虑 CPL、段类型、访问方式、一致代码段和门等规则。

误区七：P 位为 0 就一定从磁盘换入

段描述符 P = 0 触发段不存在异常，页表项 Present 为 0 触发缺页异常。操作系统如何处理取决于上下文，可能换入，也可能判定非法访问。

误区八：分页彻底消灭了所有碎片

分页显著缓解外部碎片，但可能产生最后一页未用满的内部碎片；大页分配和物理连续内存需求也仍会面对碎片问题。

误区九：虚拟内存就是 swap

swap 只是可能的后备存储。虚拟内存还包括地址空间隔离、页表映射、权限控制、文件映射、按需分配与写时复制。

误区十：64 位模式完全没有分段

普通代码/数据段的 Base 和 Limit 基本淡出，但 FS/GS 基址、CS 属性、GDT/TSS 与特权转换仍然重要。

误区十一：一个虚拟地址永远对应一个固定物理地址

映射可以变化。页面可能被换出换入、迁移、写时复制，甚至在不同进程中映射到完全不同的页框。

误区十二：TLB 是页表的一部分

TLB 是处理器中的地址翻译缓存；页表通常由操作系统维护在内存中。TLB 缓存页表翻译结果，但不取代完整页表。

13.2 高频面试题

问题 1：8086 为什么需要分段？

20 位地址总线允许寻址 1 MiB，但寄存器只有 16 位。通过 segment << 4 再加 16 位 offset，可以形成 20 位物理地址。

问题 2：实模式物理地址怎样计算？

text 复制代码

physical = (segment << 4) + offset

在只有 20 根地址线的 8086/8088 上，超出 20 位的部分会回绕。

问题 3：分段怎样支持动态重定位？

程序使用相对段起点的偏移，运行时改变段基址即可把整个程序移动到不同位置，不必逐条修改内部地址。

问题 4：保护模式的段寄存器里保存什么？

保存段选择子。选择子通过 TI 指定 GDT/LDT，通过 Index 定位描述符，并携带 RPL。

问题 5：段描述符保存哪些关键信息？

段基址、段界限、粒度、段类型、存在位、特权级、默认操作数/地址大小以及长模式相关属性等。

问题 6：逻辑地址、线性地址、物理地址有什么区别？

逻辑地址是选择子加偏移；分段变换产生线性地址；开启分页时，线性地址再经页表变换得到物理地址。

问题 7：为什么 Linux 使用平坦模型？

把普通段 Base 设为 0、范围覆盖整个线性空间，分段不再改变普通地址数值，进程隔离和内存映射主要交给分页。

问题 8：分页为什么缓解外部碎片？

虚拟页面可映射到任意空闲物理页框，不要求整个程序或大段在物理内存中连续。

问题 9：32 位经典分页为什么是 10 + 10 + 12？

4 KiB 页面需要 12 位页内偏移；剩余 20 位分别用 10 位索引 1024 项页目录和 10 位索引 1024 项页表。

问题 10：页表和 TLB 的关系是什么？

页表保存完整映射，TLB 缓存近期翻译结果。TLB 未命中时处理器需要执行页表遍历。

问题 11：缺页异常一定表示程序错误吗？

不一定。它可能触发正常的按需分配、文件页装入、swap 换入或写时复制；也可能是非法地址或权限违规。

问题 12：为什么两个进程可以拥有相同数值的虚拟地址？

它们通常使用不同页表，同一虚拟页号可以映射到不同物理页框。

问题 13：x86-64 中 FS/GS 为什么仍重要？

它们仍支持非零基址，常用于线程局部存储和内核每 CPU 数据访问。

问题 14：GDT 最大可容纳多少个 8 字节描述符？

16 位表界限最多描述 65536 字节，除以 8 得 8192 项；第 0 项通常为空描述符。

13.3 排查清单

当前讨论的是实模式、32 位保护模式，还是 IA-32e 长模式？
"地址"一词具体指逻辑、线性、虚拟还是物理地址？
分页是否开启？若开启，分段结果不能直接叫物理地址。
段寄存器保存的是实模式段值，还是保护模式选择子？
是否把段描述符的 P 位与页表项 Present 位混淆？
是否把 RPL 当成目标段权限，而忽略 CPL 和 DPL？
是否把 64 KiB 段理解成互不重叠的固定分区？
是否把外部碎片与内部碎片混为一谈？
是否把页面与页框混为同一个概念？
是否把 TLB 当作操作系统维护的完整页表？
是否把缺页异常一概当成程序错误？
是否把 swap 当成虚拟内存的全部定义？
是否用 32 位两级分页解释所有现代 x86-64 系统？
是否忘记 x86-64 中 FS/GS 和系统描述符仍有作用？

13.4 建议练习

练习一：手算实模式地址

分别计算 1234:5678、FFFF:000F 和 1000:0010 的物理地址，并找出两组能表示同一物理地址的 segment:offset。

练习二：画出选择子位图

给定选择子 0x002B，拆出 Index、TI 和 RPL，说明它会访问 GDT 还是 LDT。

练习三：计算 GDT 表项地址

假设 GDTR.base 为 0x00100000，选择子 Index 为 5，计算对应 8 字节描述符的起始地址。

练习四：解释平坦模型

分别写出 Base 为 0 和 Base 非 0 时，偏移 0x8048000 得到的线性地址，并说明为什么 Linux 更愿意把普通进程布局交给页表。

练习五：拆分 32 位线性地址

任选一个 32 位地址，计算页目录索引、页表索引和页内偏移。尝试用位运算表达：

cpp 复制代码

directory = (address >> 22) & 0x3FF;
table     = (address >> 12) & 0x3FF;
offset    = address & 0xFFF;

练习六：观察进程地址空间

在 Linux 中读取 /proc/<pid>/maps，观察代码段、堆、共享库、栈和映射文件的虚拟地址范围。注意它展示的是虚拟映射，不是物理页框位置。

练习七：制造缺页

使用 mmap 申请一大片匿名空间，分别统计"只映射不访问"和"逐页写入"时的驻留集变化，理解虚拟地址预留与物理页面实际分配的区别。

练习八：查看页大小

使用 getconf PAGE_SIZE 或 sysconf(_SC_PAGESIZE) 查看系统基础页大小，再调查透明大页或 HugeTLB 为什么会使用更大页面。

练习九：理解写时复制

在 fork 前后观察父子进程的内存行为，解释为什么逻辑上复制了地址空间，却不必立刻复制所有物理页。

练习十：补充 x86-64 页表

在掌握两级分页后，再画出 4 级或 5 级页表结构，比较 CR3、PGD/PML4/PML5、页表层级与规范地址的关系。

13.5 参考资料

Intel：Intel® 64 and IA-32 Architectures Software Developer Manuals
Intel：System Programming Guide：Protected-Mode Memory Management 与 Paging
Linux Kernel Documentation：Page Tables
Linux Kernel Documentation：x86-64 Memory Management

总结

处理器下的内存管理并不是某一天突然发明出"虚拟内存"，而是在硬件位宽、程序重定位、任务保护和内存利用率之间逐层演进。

整条主线可以压缩为：

text 复制代码

早期程序直接使用物理地址
    ↓
8086 用 segment × 16 + offset 形成 20 位地址
    ├── 单段最大 64 KiB
    ├── 多个段可以重叠
    └── 动态基址让程序可以重定位
    ↓
实模式缺少可靠边界与权限
    ↓
保护模式用 selector 查 GDT/LDT 中的 descriptor
    ├── Base + Limit：定位与边界
    ├── Type + S：段类别与允许操作
    └── CPL/RPL/DPL/P：权限与存在性
    ↓
32 位偏移让平坦模型成为可能
可变长大段仍有外部碎片和粗粒度交换问题
    ↓
分页把线性空间切成固定大小页面
    ├── 虚拟连续，物理可以离散
    ├── 页表保存映射
    ├── TLB 缓存翻译
    └── 缺页异常支持按需装入
    ↓
操作系统借助分页建立独立虚拟地址空间

最值得记住的是下面八点：

实模式分段的直接动机，是用两个 16 位量形成 20 位物理地址。
segment:offset 不是固定分区编号，同一物理地址可以有多种表示。
动态重定位把程序内部偏移与实际装载位置解耦，但实模式没有可靠隔离。
保护模式的段寄存器保存选择子，选择子定位描述符，描述符同时携带基址、界限和权限。
开启分页后，分段先得到线性地址，分页再得到物理地址。
Linux 的平坦模型是把普通分段配置得近乎透明，进程隔离主要依靠页表。
分页缓解外部碎片并支持离散映射，但仍有页表成本、TLB 成本和内部碎片。
x86-64 中常规分段进一步弱化，却不能忽略 FS/GS、CS 属性、GDT 与 TSS。

当你能把一条普通指针访问还原成"逻辑地址 → 线性地址 → 物理地址"，再回头看 GDT、段描述符、CR3、页表和 TLB，它们就不再是一堆零散缩写，而是同一条地址变换流水线上的不同职责。
