一、绪论

1.1 研究背景与意义

1.1.1 研究背景

互联网技术迭代中，IPv4地址空间耗尽问题成为制约网络规模化扩展的核心瓶颈。IPv4采用32位地址架构，理论地址容量约43亿个，经多年分配已接近枯竭，网络地址复用技术虽能缓解短期需求，但无法从根本上解决地址稀缺与终端设备爆发式增长的矛盾。IPv6作为下一代互联网协议，采用128位地址架构，地址资源近乎无限，同时具备流量优化、安全性提升、自动配置等优势，成为网络升级的必然方向。

校园网作为教学、科研与管理的核心基础设施，终端接入密度高、业务场景复杂，对地址资源的需求持续攀升。当前多数高校校园网仍基于IPv4架构运行，面临地址分配紧张、物联网设备接入受限、跨网数据传输效率不足等问题。IPv6校园网建设已纳入国家下一代互联网发展规划，高校作为技术落地与人才培养的前沿阵地，亟需完成网络架构向IPv6的迁移过渡。

IPv6迁移过程中，过渡技术的选型与配置、地址的科学规划直接影响网络稳定性与可用性。现有配置工具多针对企业级网络设计，操作复杂且适配校园网场景不足，缺乏兼顾地址规划、过渡配置生成与性能分析的一体化工具，导致校园网IPv6改造过程中出现配置效率低、技术适配性差、性能评估不精准等问题，制约了IPv6在校园场景的规模化落地。

1.1.2 研究意义

本研究的理论意义在于完善IPv6校园网过渡技术的实践体系，针对校园网场景优化地址规划算法与过渡配置方案，为同类场景的IPv6迁移提供技术参考。现有研究多聚焦单一过渡技术的性能分析，本研究整合双栈、6to4、ISATAP三种核心过渡技术，构建一体化仿真工具，填补了校园网IPv6规划与过渡配置集成化工具的研究缺口，丰富了IPv6过渡技术的应用研究维度。

实践意义体现在为高校校园网IPv6改造提供高效工具支撑。系统实现的IPv6地址自动规划、多平台过渡配置生成、性能数据分析功能，可大幅降低技术人员的操作难度，提升配置准确性与效率。工具支持思科IOS与Linux系统适配，覆盖校园网主流网络设备，生成的配置文件可直接应用于实际部署。同时，性能分析模块能为过渡技术选型提供数据支撑，助力校园网构建稳定、高效的IPv6架构，满足教学科研与日常管理的业务需求。此外，系统可作为网络工程专业的教学辅助工具，帮助学生直观理解IPv6技术原理与过渡配置流程，提升实践教学效果。

1.2 国内外研究现状

国外IPv6技术研究与部署起步较早，美国、欧洲等发达国家已完成核心网络的IPv6升级，形成成熟的技术体系与应用生态。美国高校依托国家互联网基础设施项目，较早实现校园网全IPv6覆盖，开发了针对性的地址规划工具与过渡技术仿真平台，注重技术的兼容性与可扩展性。欧洲部分高校联合企业构建IPv6测试床，开展多过渡技术的性能对比研究，形成了标准化的配置规范与评估体系。国外工具多具备跨平台适配能力，但针对校园网轻量化需求的优化不足，部分工具操作复杂且开源性有限。

国内IPv6建设在政策推动下加速推进，《推进互联网协议第六版（IPv6）规模部署行动计划》明确要求高校校园网优先完成IPv6改造。国内高校与科研机构围绕IPv6校园网建设开展了系列研究，部分高校已实现核心业务系统的IPv6适配，开发了基于本地需求的地址规划工具。现有研究多聚焦单一功能模块优化，如IPv6子网划分算法改进、特定过渡技术的性能优化等，一体化工具的开发相对滞后。部分工具仅支持基础配置生成，缺乏性能分析与历史记录管理功能，难以满足校园网全流程改造需求。整体而言，国内研究更贴合本土场景，但在工具的集成化、智能化水平上与国外存在一定差距，亟需开发适配校园网场景的一体化IPv6规划与过渡仿真系统。

1.3 研究内容与方法

1.3.1 研究内容

本研究聚焦基于IPv6的校园网设计与过渡技术仿真系统开发，核心研究内容包括四方面。一是梳理IPv6核心技术与过渡技术原理，明确校园网场景下的技术适配需求，确定系统开发的技术选型与功能边界。二是完成系统总体设计，构建"前端展示-业务逻辑-数据存储"三层架构，划分IPv6地址规划、过渡技术配置生成、性能分析、历史记录管理四大功能模块，设计数据存储方案以实现配置与分析结果的持久化管理。

三是开展系统核心功能实现，基于Flask框架搭建Web应用，开发IPv6地址规划算法以实现聚合前缀的子网划分与网关建议生成；针对双栈、6to4、ISATAP三种技术，开发多平台配置生成模块，支持思科IOS与Linux系统配置输出；实现EUI64地址生成工具与性能数据分析模块，完成单组数据统计与两组数据对比分析。四是进行系统测试与优化，搭建测试环境验证各功能模块的准确性与稳定性，通过功能测试与性能测试，优化算法效率与界面交互体验，确保系统满足校园网实际应用需求。

1.3.2 研究方法

文献研究法：系统梳理IPv6技术标准、过渡技术原理、Flask开发框架等相关文献，总结国内外IPv6校园网建设与工具开发的研究成果，明确现有研究的不足与本研究的突破点，为系统设计与开发提供理论支撑。

技术开发法：采用Python语言作为开发主力，基于Flask框架构建Web应用，利用ipaddress模块实现IPv6地址计算，通过模块化开发思想拆分业务逻辑，依次实现地址规划、配置生成、性能分析等核心功能，确保代码的可维护性与扩展性。

测试验证法：搭建包含思科模拟器与Linux服务器的测试环境，设计功能测试用例，验证地址规划准确性、配置生成有效性、性能分析合理性；通过压力测试检验系统并发处理能力，结合测试结果优化算法与系统性能，确保系统稳定运行。

对比分析法：在性能分析模块中，采用时间序列对齐算法处理两组测试数据，对比不同过渡技术在时延、吞吐量、丢包率等指标上的差异，为校园网过渡技术选型提供数据支撑。

1.4 论文结构

本文共分为六章，各章节内容安排如下。第一章为绪论，阐述研究背景与意义，梳理国内外研究现状，明确研究内容、方法与论文整体结构。

第二章为相关技术基础，解析IPv6核心技术、过渡技术原理，介绍Flask框架与Python ipaddress模块的核心特性，为系统开发奠定技术基础。

第三章为系统总体设计，明确系统设计目标，构建总体架构与技术选型，划分功能模块，设计数据存储方案，界定各模块的核心职责与交互逻辑。

第四章为系统详细实现，阐述Flask应用初始化与路由配置过程，详解核心业务模块与前端界面的实现细节，说明关键算法与代码逻辑。

第五章为系统测试，介绍测试环境搭建方案，开展功能测试与性能测试，分析测试结果以验证系统功能的完整性与运行的稳定性。

第六章为结论与展望，总结研究成果，分析系统存在的不足，提出未来改进方向与研究拓展思路。

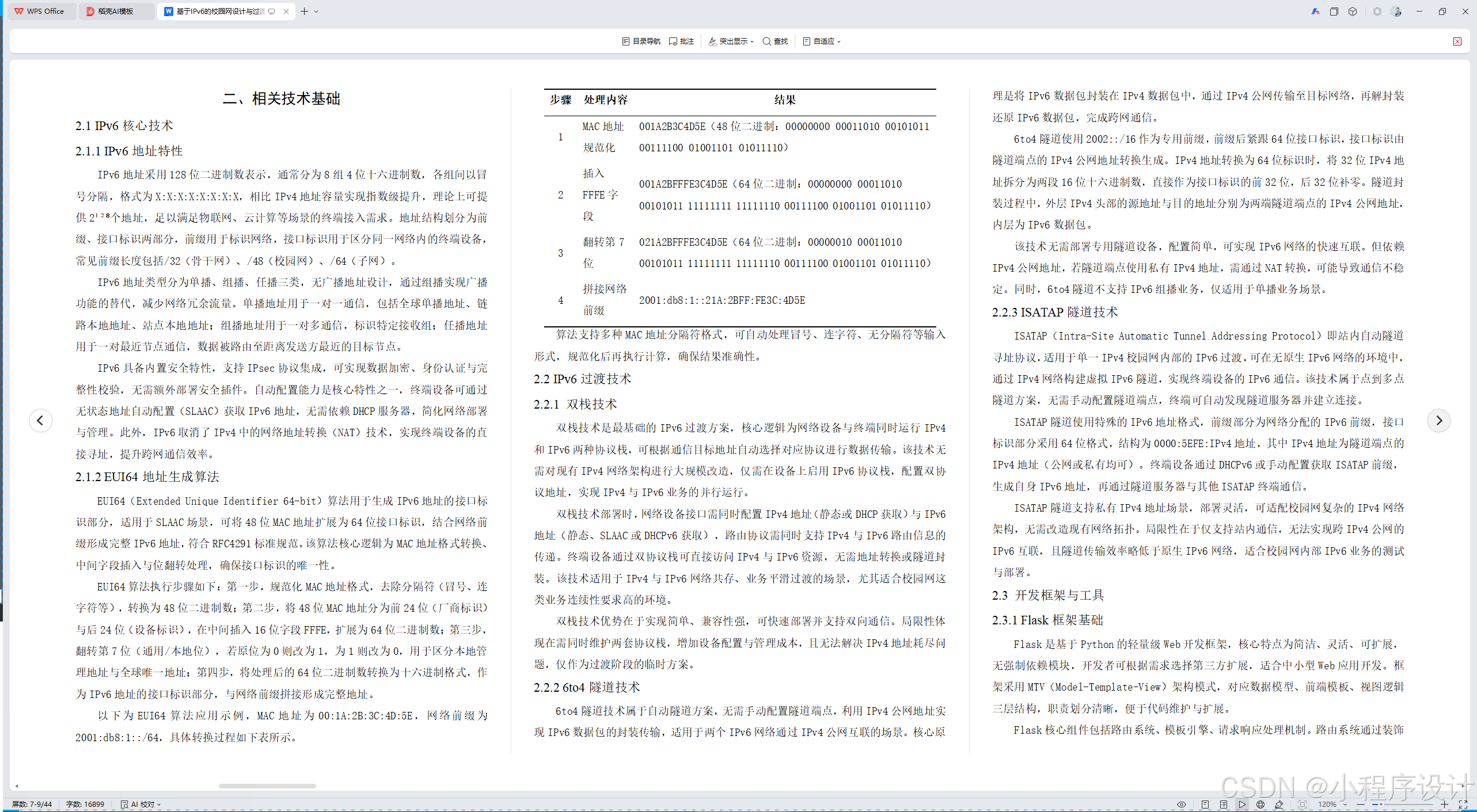

二、相关技术基础

2.1 IPv6核心技术

2.1.1 IPv6地址特性

IPv6地址采用128位二进制数表示，通常分为8组4位十六进制数，各组间以冒号分隔，格式为X:X:X:X:X:X:X:X，相比IPv4地址容量实现指数级提升，理论上可提供2¹²⁸个地址，足以满足物联网、云计算等场景的终端接入需求。地址结构划分为前缀、接口标识两部分，前缀用于标识网络，接口标识用于区分同一网络内的终端设备，常见前缀长度包括/32（骨干网）、/48（校园网）、/64（子网）。

IPv6地址类型分为单播、组播、任播三类，无广播地址设计，通过组播实现广播功能的替代，减少网络冗余流量。单播地址用于一对一通信，包括全球单播地址、链路本地地址、站点本地地址；组播地址用于一对多通信，标识特定接收组；任播地址用于一对最近节点通信，数据被路由至距离发送方最近的目标节点。

IPv6具备内置安全特性，支持IPsec协议集成，可实现数据加密、身份认证与完整性校验，无需额外部署安全插件。自动配置能力是核心特性之一，终端设备可通过无状态地址自动配置（SLAAC）获取IPv6地址，无需依赖DHCP服务器，简化网络部署与管理。此外，IPv6取消了IPv4中的网络地址转换（NAT）技术，实现终端设备的直接寻址，提升跨网通信效率。

2.1.2 EUI64地址生成算法

EUI64（Extended Unique Identifier 64-bit）算法用于生成IPv6地址的接口标识部分，适用于SLAAC场景，可将48位MAC地址扩展为64位接口标识，结合网络前缀形成完整IPv6地址，符合RFC4291标准规范。该算法核心逻辑为MAC地址格式转换、中间字段插入与位翻转处理，确保接口标识的唯一性。

EUI64算法执行步骤如下：第一步，规范化MAC地址格式，去除分隔符（冒号、连字符等），转换为48位二进制数；第二步，将48位MAC地址分为前24位（厂商标识）与后24位（设备标识），在中间插入16位字段FFFE，扩展为64位二进制数；第三步，翻转第7位（通用/本地位），若原位为0则改为1，为1则改为0，用于区分本地管理地址与全球唯一地址；第四步，将处理后的64位二进制数转换为十六进制格式，作为IPv6地址的接口标识部分，与网络前缀拼接形成完整地址。

以下为EUI64算法应用示例，MAC地址为00:1A:2B:3C:4D:5E，网络前缀为2001:db8:1::/64，具体转换过程如下表所示。

|--------|----------|--------------------------------------------------------------------------------------------------|
| 步骤 | 处理内容 | 结果 |
| 1 | MAC地址规范化 | 001A2B3C4D5E（48位二进制：00000000 00011010 00101011 00111100 01001101 01011110） |
| 2 | 插入FFFE字段 | 001A2BFFFE3C4D5E（64位二进制：00000000 00011010 00101011 11111111 11111110 00111100 01001101 01011110） |
| 3 | 翻转第7位 | 021A2BFFFE3C4D5E（64位二进制：00000010 00011010 00101011 11111111 11111110 00111100 01001101 01011110） |
| 4 | 拼接网络前缀 | 2001:db8:1::21A:2BFF:FE3C:4D5E |

算法支持多种MAC地址分隔符格式，可自动处理冒号、连字符、无分隔符等输入形式，规范化后再执行计算，确保结果准确性。

2.2 IPv6过渡技术

2.2.1 双栈技术

双栈技术是最基础的IPv6过渡方案，核心逻辑为网络设备与终端同时运行IPv4和IPv6两种协议栈，可根据通信目标地址自动选择对应协议进行数据传输。该技术无需对现有IPv4网络架构进行大规模改造，仅需在设备上启用IPv6协议栈，配置双协议地址，实现IPv4与IPv6业务的并行运行。

双栈技术部署时，网络设备接口需同时配置IPv4地址（静态或DHCP获取）与IPv6地址（静态、SLAAC或DHCPv6获取），路由协议需同时支持IPv4与IPv6路由信息的传递。终端设备通过双协议栈可直接访问IPv4与IPv6资源，无需地址转换或隧道封装。该技术适用于IPv4与IPv6网络共存、业务平滑过渡的场景，尤其适合校园网这类业务连续性要求高的环境。

双栈技术优势在于实现简单、兼容性强，可快速部署并支持双向通信。局限性体现在需同时维护两套协议栈，增加设备配置与管理成本，且无法解决IPv4地址耗尽问题，仅作为过渡阶段的临时方案。

2.2.2 6to4隧道技术

6to4隧道技术属于自动隧道方案，无需手动配置隧道端点，利用IPv4公网地址实现IPv6数据包的封装传输，适用于两个IPv6网络通过IPv4公网互联的场景。核心原理是将IPv6数据包封装在IPv4数据包中，通过IPv4公网传输至目标网络，再解封装还原IPv6数据包，完成跨网通信。

6to4隧道使用2002::/16作为专用前缀，前缀后紧跟64位接口标识，接口标识由隧道端点的IPv4公网地址转换生成。IPv4地址转换为64位标识时，将32位IPv4地址拆分为两段16位十六进制数，直接作为接口标识的前32位，后32位补零。隧道封装过程中，外层IPv4头部的源地址与目的地址分别为两端隧道端点的IPv4公网地址，内层为IPv6数据包。

该技术无需部署专用隧道设备，配置简单，可实现IPv6网络的快速互联。但依赖IPv4公网地址，若隧道端点使用私有IPv4地址，需通过NAT转换，可能导致通信不稳定。同时，6to4隧道不支持IPv6组播业务，仅适用于单播业务场景。

2.2.3 ISATAP隧道技术

ISATAP（Intra-Site Automatic Tunnel Addressing Protocol）即站内自动隧道寻址协议，适用于单一IPv4校园网内部的IPv6过渡，可在无原生IPv6网络的环境中，通过IPv4网络构建虚拟IPv6隧道，实现终端设备的IPv6通信。该技术属于点到多点隧道方案，无需手动配置隧道端点，终端可自动发现隧道服务器并建立连接。

ISATAP隧道使用特殊的IPv6地址格式，前缀部分为网络分配的IPv6前缀，接口标识部分采用64位格式，结构为0000:5EFE:IPv4地址，其中IPv4地址为隧道端点的IPv4地址（公网或私有均可）。终端设备通过DHCPv6或手动配置获取ISATAP前缀，生成自身IPv6地址，再通过隧道服务器与其他ISATAP终端通信。

ISATAP隧道支持私有IPv4地址场景，部署灵活，可适配校园网复杂的IPv4网络架构，无需改造现有网络拓扑。局限性在于仅支持站内通信，无法实现跨IPv4公网的IPv6互联，且隧道传输效率略低于原生IPv6网络，适合校园网内部IPv6业务的测试与部署。

2.3 开发框架与工具

2.3.1 Flask框架基础

Flask是基于Python的轻量级Web开发框架，核心特点为简洁、灵活、可扩展，无强制依赖模块，开发者可根据需求选择第三方扩展，适合中小型Web应用开发。框架采用MTV（Model-Template-View）架构模式，对应数据模型、前端模板、视图逻辑三层结构，职责划分清晰，便于代码维护与扩展。

Flask核心组件包括路由系统、模板引擎、请求响应处理机制。路由系统通过装饰器实现URL与视图函数的映射，支持动态URL参数与请求方法限制，可灵活配置不同功能模块的访问路径。模板引擎采用Jinja2，支持模板继承、变量渲染、条件判断与循环语句，可实现前端页面的复用与动态生成，降低前后端耦合度。

框架支持工厂模式创建应用实例，通过延迟导入避免模块间循环依赖，便于应用的模块化部署与测试。请求响应机制基于Werkzeug库实现，提供请求数据解析、响应生成、会话管理等功能，支持Cookie与Session操作，可实现用户状态保持。此外，Flask支持自定义扩展，可通过扩展实现数据库连接、表单验证、文件上传等功能，满足系统开发需求。

2.3.2 Python ipaddress模块

Python ipaddress模块是Python 3.3及以上版本内置的标准库，无需额外安装，专门用于IPv4与IPv6地址的处理与计算，提供地址解析、合法性校验、子网划分、地址比较等功能，确保地址操作的准确性与规范性。

模块核心功能包括地址对象创建、前缀划分、地址范围判断。通过ip_address()函数可解析字符串格式的IP地址，生成对应的IPv4Address或IPv6Address对象，自动校验地址格式合法性；通过ip_network()函数可创建网络对象，指定前缀长度，支持获取网络地址、广播地址（IPv4）、可用地址范围等属性。子网划分功能通过network.subnets()方法实现，可指定子网前缀长度或子网数量，自动生成合法子网列表，避免手动计算导致的错误。

在本系统中，ipaddress模块为IPv6地址规划功能提供核心支撑，通过该模块实现聚合前缀的解析、子网划分、网关地址计算等操作。模块可自动处理地址空间不足、前缀长度不合法等异常情况，返回标准化结果，提升算法的稳定性与可靠性。同时，模块支持地址格式的转换与格式化输出，便于生成符合规范的IPv6地址与配置命令。

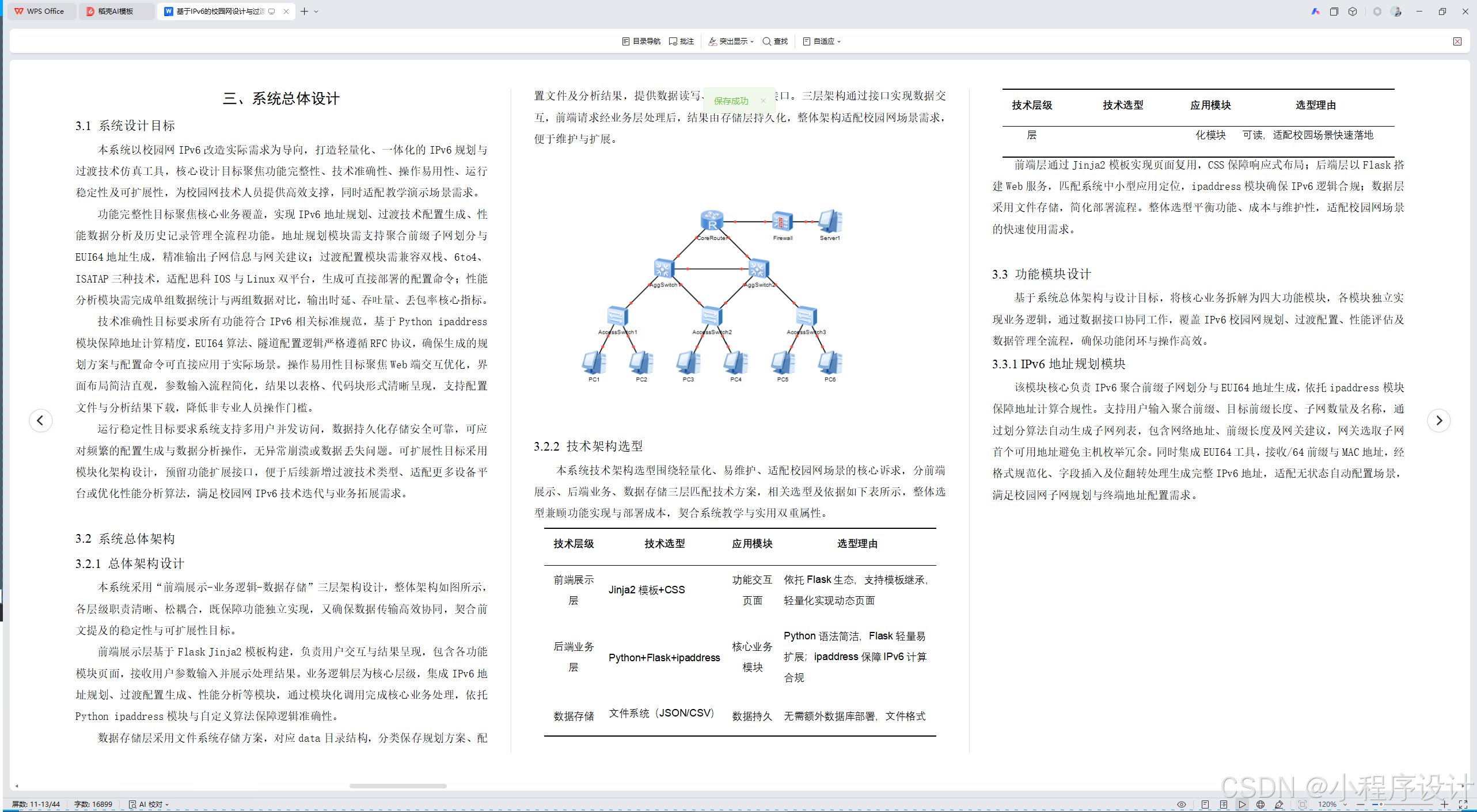

三、系统总体设计

3.1 系统设计目标

本系统以校园网IPv6改造实际需求为导向，打造轻量化、一体化的IPv6规划与过渡技术仿真工具，核心设计目标聚焦功能完整性、技术准确性、操作易用性、运行稳定性及可扩展性，为校园网技术人员提供高效支撑，同时适配教学演示场景需求。

功能完整性目标聚焦核心业务覆盖，实现IPv6地址规划、过渡技术配置生成、性能数据分析及历史记录管理全流程功能。地址规划模块需支持聚合前缀子网划分与EUI64地址生成，精准输出子网信息与网关建议；过渡配置模块需兼容双栈、6to4、ISATAP三种技术，适配思科IOS与Linux双平台，生成可直接部署的配置命令；性能分析模块需完成单组数据统计与两组数据对比，输出时延、吞吐量、丢包率核心指标。

技术准确性目标要求所有功能符合IPv6相关标准规范，基于Python ipaddress模块保障地址计算精度，EUI64算法、隧道配置逻辑严格遵循RFC协议，确保生成的规划方案与配置命令可直接应用于实际场景。操作易用性目标聚焦Web端交互优化，界面布局简洁直观，参数输入流程简化，结果以表格、代码块形式清晰呈现，支持配置文件与分析结果下载，降低非专业人员操作门槛。

运行稳定性目标要求系统支持多用户并发访问，数据持久化存储安全可靠，可应对频繁的配置生成与数据分析操作，无异常崩溃或数据丢失问题。可扩展性目标采用模块化架构设计，预留功能扩展接口，便于后续新增过渡技术类型、适配更多设备平台或优化性能分析算法，满足校园网IPv6技术迭代与业务拓展需求。

3.2 系统总体架构

3.2.1 总体架构设计

本系统采用"前端展示-业务逻辑-数据存储"三层架构设计，整体架构如图所示，各层级职责清晰、松耦合，既保障功能独立实现，又确保数据传输高效协同，契合前文提及的稳定性与可扩展性目标。

前端展示层基于Flask Jinja2模板构建，负责用户交互与结果呈现，包含各功能模块页面，接收用户参数输入并展示处理结果。业务逻辑层为核心层级，集成IPv6地址规划、过渡配置生成、性能分析等模块，通过模块化调用完成核心业务处理，依托Python ipaddress模块与自定义算法保障逻辑准确性。

数据存储层采用文件系统存储方案，对应data目录结构，分类保存规划方案、配置文件及分析结果，提供数据读写、删除与下载接口。三层架构通过接口实现数据交互，前端请求经业务层处理后，结果由存储层持久化，整体架构适配校园网场景需求，便于维护与扩展。

3.2.2 技术架构选型

本系统技术架构选型围绕轻量化、易维护、适配校园网场景的核心诉求，分前端展示、后端业务、数据存储三层匹配技术方案，相关选型及依据如下表所示，整体选型兼顾功能实现与部署成本，契合系统教学与实用双重属性。

|----------|------------------------|----------|-------------------------------------------|
| 技术层级 | 技术选型 | 应用模块 | 选型理由 |
| 前端展示层 | Jinja2模板+CSS | 功能交互页面 | 依托Flask生态，支持模板继承，轻量化实现动态页面 |
| 后端业务层 | Python+Flask+ipaddress | 核心业务模块 | Python语法简洁，Flask轻量易扩展；ipaddress保障IPv6计算合规 |
| 数据存储层 | 文件系统（JSON/CSV） | 数据持久化模块 | 无需额外数据库部署，文件格式可读，适配校园场景快速落地 |

前端层通过Jinja2模板实现页面复用，CSS保障响应式布局；后端层以Flask搭建Web服务，匹配系统中小型应用定位，ipaddress模块确保IPv6逻辑合规；数据层采用文件存储，简化部署流程。整体选型平衡功能、成本与维护性，适配校园网场景的快速使用需求。

3.3 功能模块设计

基于系统总体架构与设计目标，将核心业务拆解为四大功能模块，各模块独立实现业务逻辑，通过数据接口协同工作，覆盖IPv6校园网规划、过渡配置、性能评估及数据管理全流程，确保功能闭环与操作高效。

3.3.1 IPv6地址规划模块

该模块核心负责IPv6聚合前缀子网划分与EUI64地址生成，依托ipaddress模块保障地址计算合规性。支持用户输入聚合前缀、目标前缀长度、子网数量及名称，通过划分算法自动生成子网列表，包含网络地址、前缀长度及网关建议，网关选取子网首个可用地址避免主机枚举冗余。同时集成EUI64工具，接收/64前缀与MAC地址，经格式规范化、字段插入及位翻转处理生成完整IPv6地址，适配无状态自动配置场景，满足校园网子网规划与终端地址配置需求。

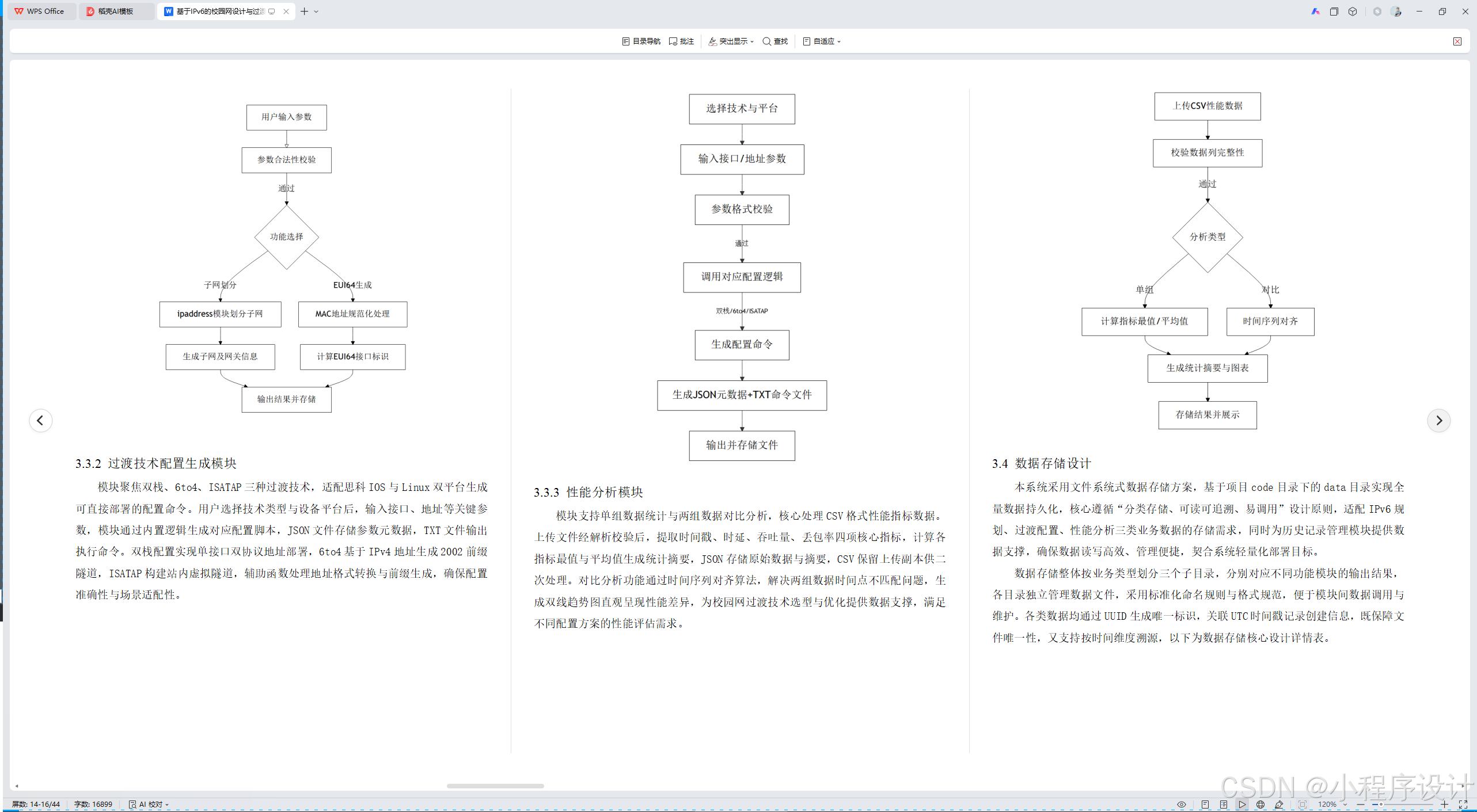

.3.2 过渡技术配置生成模块

模块聚焦双栈、6to4、ISATAP三种过渡技术，适配思科IOS与Linux双平台生成可直接部署的配置命令。用户选择技术类型与设备平台后，输入接口、地址等关键参数，模块通过内置逻辑生成对应配置脚本，JSON文件存储参数元数据，TXT文件输出执行命令。双栈配置实现单接口双协议地址部署，6to4基于IPv4地址生成2002前缀隧道，ISATAP构建站内虚拟隧道，辅助函数处理地址格式转换与前缀生成，确保配置准确性与场景适配性。

3.3.3 性能分析模块

模块支持单组数据统计与两组数据对比分析，核心处理CSV格式性能指标数据。上传文件经解析校验后，提取时间戳、时延、吞吐量、丢包率四项核心指标，计算各指标最值与平均值生成统计摘要，JSON存储原始数据与摘要，CSV保留上传副本供二次处理。对比分析功能通过时间序列对齐算法，解决两组数据时间点不匹配问题，生成双线趋势图直观呈现性能差异，为校园网过渡技术选型与优化提供数据支撑，满足不同配置方案的性能评估需求。

3.4 数据存储设计

本系统采用文件系统式数据存储方案，基于项目code目录下的data目录实现全量数据持久化，核心遵循"分类存储、可读可追溯、易调用"设计原则，适配IPv6规划、过渡配置、性能分析三类业务数据的存储需求，同时为历史记录管理模块提供数据支撑，确保数据读写高效、管理便捷，契合系统轻量化部署目标。

数据存储整体按业务类型划分三个子目录，分别对应不同功能模块的输出结果，各目录独立管理数据文件，采用标准化命名规则与格式规范，便于模块间数据调用与维护。各类数据均通过UUID生成唯一标识，关联UTC时间戳记录创建信息，既保障文件唯一性，又支持按时间维度溯源，以下为数据存储核心设计详情表。

|--------------------|------------------------------------|----------|--------------------------------------------------------|-----------------------|
| 存储目录 | 存储内容 | 文件格式 | 命名规则 | 核心用途 |
| ipv6_plans | IPv6地址规划方案，含聚合前缀、目标前缀长度、子网列表、网关建议等 | JSON | UUID.json（例：f47ac10b-58cc-4372-a567-0e02b2c3d479.json） | 留存规划参数与结果，支撑历史规划查询、下载 |
| transition_configs | 过渡技术配置元数据、可执行命令，含技术类型、平台参数、配置脚本 | JSON+TXT | UUID.json、UUID_config.txt | 元数据供管理，TXT文件直接用于设备部署 |
| analysis | 性能指标原始数据、统计摘要，含时延、吞吐量、丢包率数据及最值、平均值 | JSON+CSV | UUID.json、UUID_data.csv | 原始数据供二次分析，摘要支撑结果展示 |

各格式文件均承担明确职责，JSON文件采用键值对结构存储结构化数据，字段定义规范统一，便于程序解析与数据提取，支持快速读取核心参数；TXT文件采用设备可识别的命令格式，无冗余内容，直接复制即可执行；CSV文件保留原始性能数据，适配Excel、Python数据分析库等工具，满足二次处理需求。

数据存储流程由storage.py模块统一管控，各业务模块生成结果后，调用该模块接口完成数据写入，同时自动生成对应格式文件与标识信息。读取与删除操作通过UUID精准定位文件，避免误操作；下载功能直接调用文件路径，返回对应格式文件供用户使用。存储设计既简化了数据库部署成本，又通过标准化规范保障数据一致性，适配校园网场景下快速迭代与多场景复用需求，同时与历史记录管理模块形成闭环，实现数据全生命周期管理。

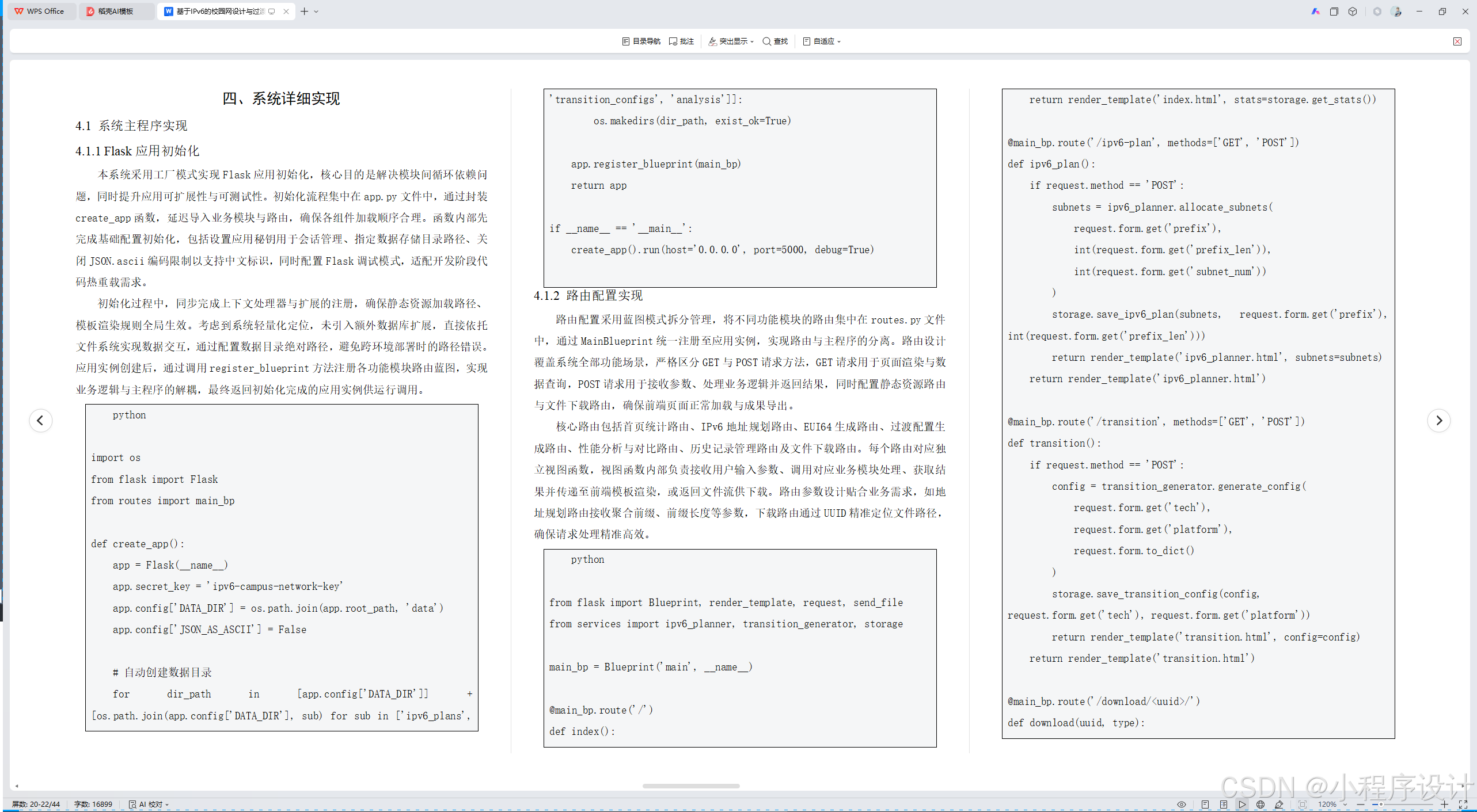

四、系统详细实现

4.1 系统主程序实现

4.1.1 Flask应用初始化

本系统采用工厂模式实现Flask应用初始化，核心目的是解决模块间循环依赖问题，同时提升应用可扩展性与可测试性。初始化流程集中在app.py文件中，通过封装create_app函数，延迟导入业务模块与路由，确保各组件加载顺序合理。函数内部先完成基础配置初始化，包括设置应用秘钥用于会话管理、指定数据存储目录路径、关闭JSON.ascii编码限制以支持中文标识，同时配置Flask调试模式，适配开发阶段代码热重载需求。

初始化过程中，同步完成上下文处理器与扩展的注册，确保静态资源加载路径、模板渲染规则全局生效。考虑到系统轻量化定位，未引入额外数据库扩展，直接依托文件系统实现数据交互，通过配置数据目录绝对路径，避免跨环境部署时的路径错误。应用实例创建后，通过调用register_blueprint方法注册各功能模块路由蓝图，实现业务逻辑与主程序的解耦，最终返回初始化完成的应用实例供运行调用。

4.1.2 路由配置实现

路由配置采用蓝图模式拆分管理，将不同功能模块的路由集中在routes.py文件中，通过MainBlueprint统一注册至应用实例，实现路由与主程序的分离。路由设计覆盖系统全部功能场景，严格区分GET与POST请求方法，GET请求用于页面渲染与数据查询，POST请求用于接收参数、处理业务逻辑并返回结果，同时配置静态资源路由与文件下载路由，确保前端页面正常加载与成果导出。

核心路由包括首页统计路由、IPv6地址规划路由、EUI64生成路由、过渡配置生成路由、性能分析与对比路由、历史记录管理路由及文件下载路由。每个路由对应独立视图函数，视图函数内部负责接收用户输入参数、调用对应业务模块处理、获取结果并传递至前端模板渲染，或返回文件流供下载。路由参数设计贴合业务需求，如地址规划路由接收聚合前缀、前缀长度等参数，下载路由通过UUID精准定位文件路径，确保请求处理精准高效。

|------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| python from flask import Blueprint, render_template, request, send_file from services import ipv6_planner, transition_generator, storage main_bp = Blueprint('main', name) @main_bp.route('/') def index(): return render_template('index.html', stats=storage.get_stats()) @main_bp.route('/ipv6-plan', methods= $'GET', 'POST'$ ) def ipv6_plan(): if request.method == 'POST': subnets = ipv6_planner.allocate_subnets( request.form.get('prefix'), int(request.form.get('prefix_len')), int(request.form.get('subnet_num')) ) storage.save_ipv6_plan(subnets, request.form.get('prefix'), int(request.form.get('prefix_len'))) return render_template('ipv6_planner.html', subnets=subnets) return render_template('ipv6_planner.html') @main_bp.route('/transition', methods= $'GET', 'POST'$ ) def transition(): if request.method == 'POST': config = transition_generator.generate_config( request.form.get('tech'), request.form.get('platform'), request.form.to_dict() ) storage.save_transition_config(config, request.form.get('tech'), request.form.get('platform')) return render_template('transition.html', config=config) return render_template('transition.html') @main_bp.route('/download/<uuid>/') def download(uuid, type): return send_file(storage.get_file_path(uuid, type), as_attachment=True) block_replaceipv6-campus-network-system-implementation164. import ipaddress from typing import List, Dict def allocate_subnets(prefix: str, target_prefix_len: int, subnet_num: int, subnet_names: List $str$ = None) -> List $Dict$ : network = ipaddress.IPv6Network(prefix, strict=False) # 核心参数校验 if not (network.prefixlen < target_prefix_len <= 128) or subnet_num > 2 **(target_prefix_len - network.prefixlen): raise ValueError("参数非法或地址空间不足") subnets = list(network.subnets(new_prefix=target_prefix_len)) $:subnet_num$ return ${ "name": subnet_names\[i$ if (subnet_names and i< len(subnet_names)) else f"子网{i+1}", "network": str(subnet), "prefix_len": target_prefix_len, "gateway": str(subnet $1$ ) # 子网首个可用地址作为网关 } for i, subnet in enumerate(subnets)] |

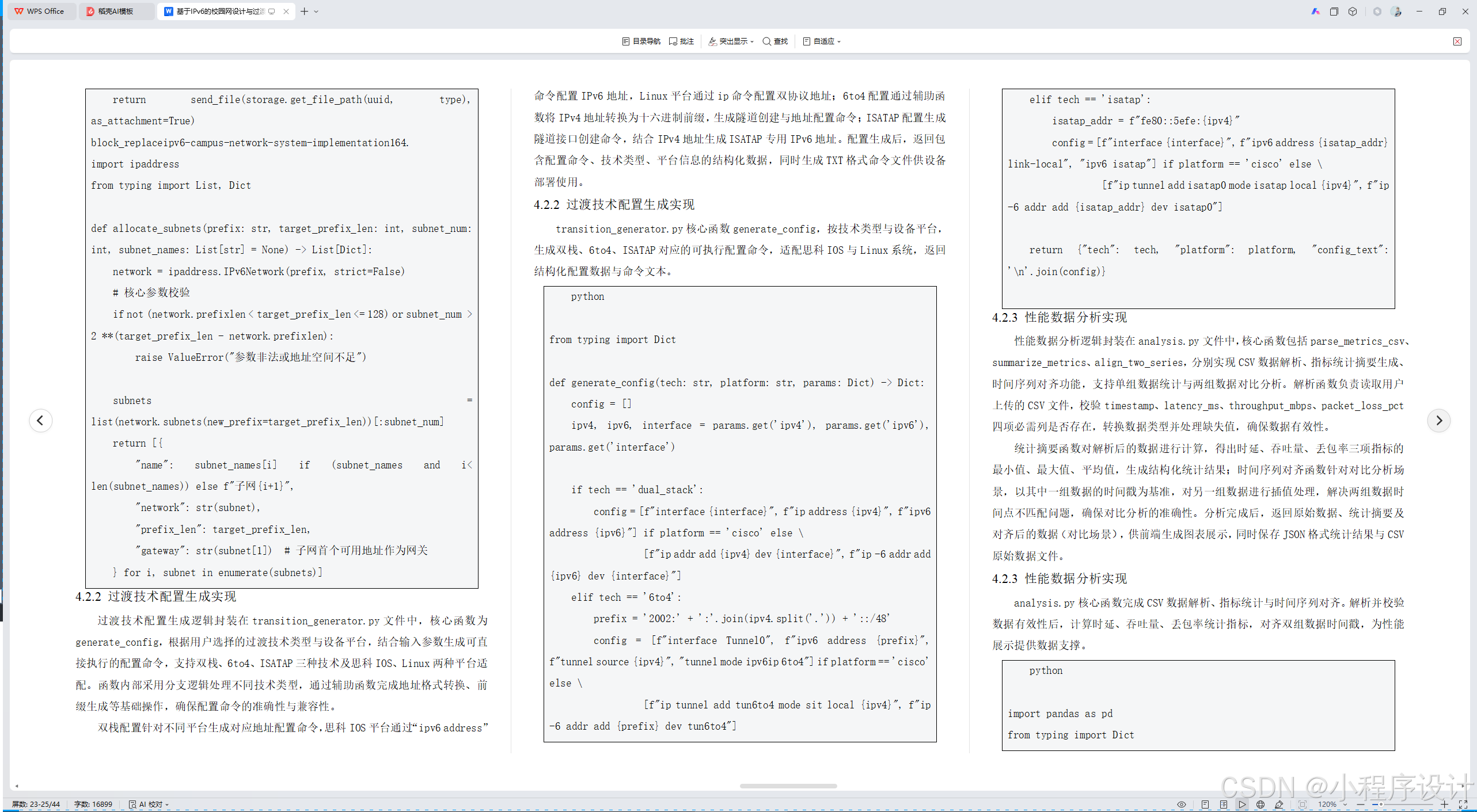

4.2.2 过渡技术配置生成实现

过渡技术配置生成逻辑封装在transition_generator.py文件中，核心函数为generate_config，根据用户选择的过渡技术类型与设备平台，结合输入参数生成可直接执行的配置命令，支持双栈、6to4、ISATAP三种技术及思科IOS、Linux两种平台适配。函数内部采用分支逻辑处理不同技术类型，通过辅助函数完成地址格式转换、前缀生成等基础操作，确保配置命令的准确性与兼容性。

双栈配置针对不同平台生成对应地址配置命令，思科IOS平台通过"ipv6 address"命令配置IPv6地址，Linux平台通过ip命令配置双协议地址；6to4配置通过辅助函数将IPv4地址转换为十六进制前缀，生成隧道创建与地址配置命令；ISATAP配置生成隧道接口创建命令，结合IPv4地址生成ISATAP专用IPv6地址。配置生成后，返回包含配置命令、技术类型、平台信息的结构化数据，同时生成TXT格式命令文件供设备部署使用。

4.2.2 过渡技术配置生成实现

transition_generator.py核心函数generate_config，按技术类型与设备平台，生成双栈、6to4、ISATAP对应的可执行配置命令，适配思科IOS与Linux系统，返回结构化配置数据与命令文本。

4.2.3 性能数据分析实现

性能数据分析逻辑封装在analysis.py文件中，核心函数包括parse_metrics_csv、summarize_metrics、align_two_series，分别实现CSV数据解析、指标统计摘要生成、时间序列对齐功能，支持单组数据统计与两组数据对比分析。解析函数负责读取用户上传的CSV文件，校验timestamp、latency_ms、throughput_mbps、packet_loss_pct四项必需列是否存在，转换数据类型并处理缺失值，确保数据有效性。

统计摘要函数对解析后的数据进行计算，得出时延、吞吐量、丢包率三项指标的最小值、最大值、平均值，生成结构化统计结果；时间序列对齐函数针对对比分析场景，以其中一组数据的时间戳为基准，对另一组数据进行插值处理，解决两组数据时间点不匹配问题，确保对比分析的准确性。分析完成后，返回原始数据、统计摘要及对齐后的数据（对比场景），供前端生成图表展示，同时保存JSON格式统计结果与CSV原始数据文件。

4.2.3 性能数据分析实现

analysis.py核心函数完成CSV数据解析、指标统计与时间序列对齐。解析并校验数据有效性后，计算时延、吞吐量、丢包率统计指标，对齐双组数据时间戳，为性能展示提供数据支撑。

4.2.4 数据持久化实现

数据持久化功能封装在storage.py文件中，通过Storage类统一管控各类数据的保存、加载、查询、删除与下载操作，基于文件系统实现数据存储，无需额外数据库依赖，适配系统轻量化需求。类初始化时指定数据存储根目录，通过属性关联三个子目录路径，确保数据分类存储。核心方法采用UUID生成唯一文件标识，关联UTC时间戳记录创建时间，同时生成对应格式文件，实现数据可追溯与可复用。

保存方法针对不同数据类型（IPv6规划、过渡配置、性能分析）生成对应格式文件，IPv6规划结果保存为JSON文件，过渡配置同时保存JSON元数据与TXT命令文件，性能分析保存JSON统计摘要与CSV原始数据文件。加载与查询方法通过UUID精准定位文件路径，读取数据并返回结构化结果；删除方法通过UUID删除对应文件及关联数据；下载方法返回文件路径供路由模块调用。同时提供统计方法，返回各类数据记录数量，支撑首页统计展示功能。

4.2.4 数据持久化实现

Storage类封装核心数据操作，基于文件系统分类存储各类结果，通过UUID标识文件，实现数据保存、路径获取与统计功能，适配系统轻量化数据管理需求。

|----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| python import os import json import uuid import datetime from typing import List, Dict class Storage: def init(self, data_dir: str): self.plan_dir = os.path.join(data_dir, 'ipv6_plans') self.config_dir = os.path.join(data_dir, 'transition_configs') def save_ipv6_plan(self, subnets: List $Dict$ , prefix: str, prefix_len: int) -> str: plan_id = str(uuid.uuid4()) with open(os.path.join(self.plan_dir, f"{plan_id}.json"), 'w', encoding='utf-8') as f: json.dump({ 'plan_id': plan_id, 'create_time': datetime.datetime.utcnow().isoformat(), 'prefix': prefix, 'target_prefix_len': prefix_len, 'subnets': subnets }, f) return plan_id def save_transition_config(self, config: Dict, tech: str, platform: str) -> str: config_id = str(uuid.uuid4()) # 保存元数据与配置命令 with open(os.path.join(self.config_dir, f"{config_id}.json"), 'w', encoding='utf-8') as f: json.dump({'config_id': config_id, 'create_time': datetime.datetime.utcnow().isoformat(), 'tech': tech, 'platform': platform, 'config': config}, f) with open(os.path.join(self.config_dir, f"{config_id}_config.txt"), 'w', encoding='utf-8') as f: f.write(config $'config_text'$ ) return config_id def get_file_path(self, data_id: str, data_type: str) -> str: dir_map = {'plan': self.plan_dir, 'config': self.config_dir} return os.path.join(dir_map $data_type$ , f"{data_id}_config.txt" if data_type == 'config' else f"{data_id}.json") def get_stats(self) -> Dict: return { 'plan_count': len(os.listdir(self.plan_dir)), 'config_count': len( $f for f in os.listdir(self.config_dir) if f.endswith('.json')$ ) } |

4.3 前端界面实现

4.3.1 仪表盘

仪表盘为系统功能总览入口，核心承载两项功能：一是核心模块数据统计，实时展示已生成的IPv6规划、过渡配置、性能分析记录数量，帮助用户快速掌握系统使用进度；二是功能快速入口，提供IPv6地址规划、过渡技术配置等核心模块的直达链接，减少操作层级。该界面作为系统首屏，以轻量化布局实现信息聚合与导航功能，适配校园网技术人员快速进入目标功能的需求，提升操作效率。

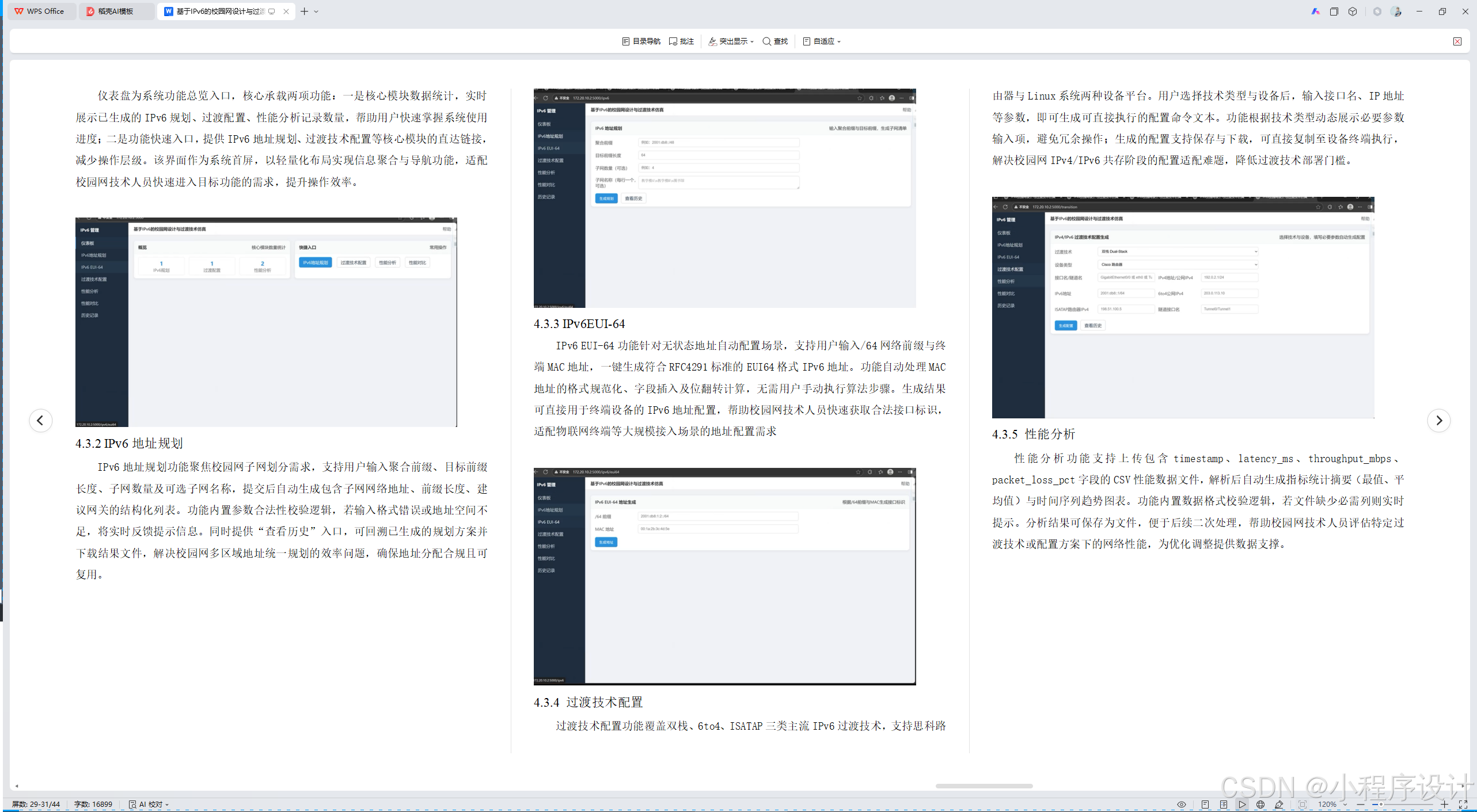

4.3.2 IPv6地址规划

IPv6地址规划功能聚焦校园网子网划分需求，支持用户输入聚合前缀、目标前缀长度、子网数量及可选子网名称，提交后自动生成包含子网网络地址、前缀长度、建议网关的结构化列表。功能内置参数合法性校验逻辑，若输入格式错误或地址空间不足，将实时反馈提示信息。同时提供"查看历史"入口，可回溯已生成的规划方案并下载结果文件，解决校园网多区域地址统一规划的效率问题，确保地址分配合规且可复用。

4.3.3 IPv6EUI-64

IPv6 EUI-64功能针对无状态地址自动配置场景，支持用户输入/64网络前缀与终端MAC地址，一键生成符合RFC4291标准的EUI64格式IPv6地址。功能自动处理MAC地址的格式规范化、字段插入及位翻转计算，无需用户手动执行算法步骤。生成结果可直接用于终端设备的IPv6地址配置，帮助校园网技术人员快速获取合法接口标识，适配物联网终端等大规模接入场景的地址配置需求

4.3.4 过渡技术配置

过渡技术配置功能覆盖双栈、6to4、ISATAP三类主流IPv6过渡技术，支持思科路由器与Linux系统两种设备平台。用户选择技术类型与设备后，输入接口名、IP地址等参数，即可生成可直接执行的配置命令文本。功能根据技术类型动态展示必要参数输入项，避免冗余操作；生成的配置支持保存与下载，可直接复制至设备终端执行，解决校园网IPv4/IPv6共存阶段的配置适配难题，降低过渡技术部署门槛。

4.3.5 性能分析

性能分析功能支持上传包含timestamp、latency_ms、throughput_mbps、packet_loss_pct字段的CSV性能数据文件，解析后自动生成指标统计摘要（最值、平均值）与时间序列趋势图表。功能内置数据格式校验逻辑，若文件缺少必需列则实时提示。分析结果可保存为文件，便于后续二次处理，帮助校园网技术人员评估特定过渡技术或配置方案下的网络性能，为优化调整提供数据支撑。

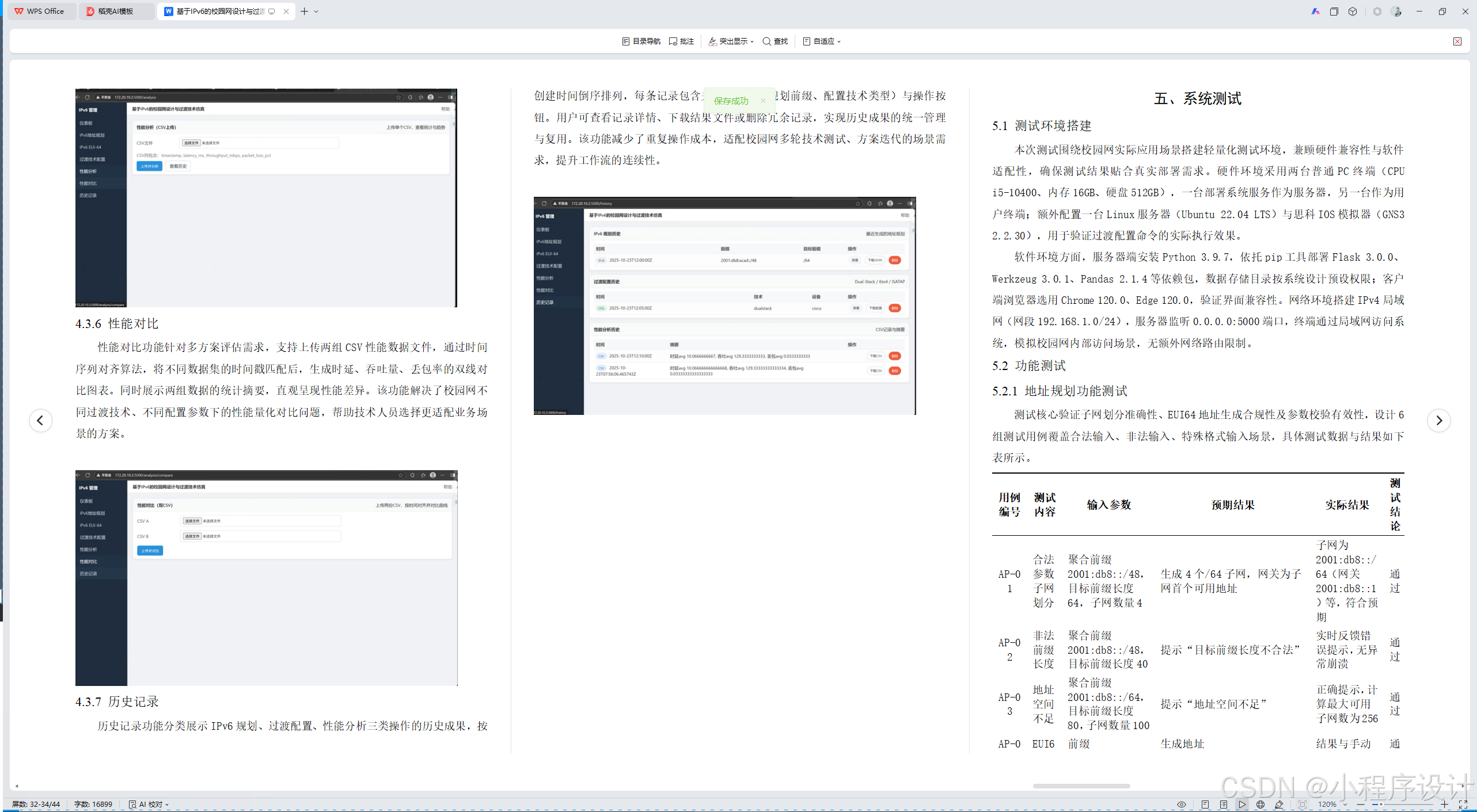

4.3.6 性能对比

性能对比功能针对多方案评估需求，支持上传两组CSV性能数据文件，通过时间序列对齐算法，将不同数据集的时间戳匹配后，生成时延、吞吐量、丢包率的双线对比图表。同时展示两组数据的统计摘要，直观呈现性能差异。该功能解决了校园网不同过渡技术、不同配置参数下的性能量化对比问题，帮助技术人员选择更适配业务场景的方案。

4.3.7 历史记录

历史记录功能分类展示IPv6规划、过渡配置、性能分析三类操作的历史成果，按创建时间倒序排列，每条记录包含关键信息（如规划前缀、配置技术类型）与操作按钮。用户可查看记录详情、下载结果文件或删除冗余记录，实现历史成果的统一管理与复用。该功能减少了重复操作成本，适配校园网多轮技术测试、方案迭代的场景需求，提升工作流的连续性。

五、系统测试

5.1 测试环境搭建

本次测试围绕校园网实际应用场景搭建轻量化测试环境，兼顾硬件兼容性与软件适配性，确保测试结果贴合真实部署需求。硬件环境采用两台普通PC终端（CPU i5-10400、内存16GB、硬盘512GB），一台部署系统服务作为服务器，另一台作为用户终端；额外配置一台Linux服务器（Ubuntu 22.04 LTS）与思科IOS模拟器（GNS3 2.2.30），用于验证过渡配置命令的实际执行效果。

软件环境方面，服务器端安装Python 3.9.7，依托pip工具部署Flask 3.0.0、Werkzeug 3.0.1、Pandas 2.1.4等依赖包，数据存储目录按系统设计预设权限；客户端浏览器选用Chrome 120.0、Edge 120.0，验证界面兼容性。网络环境搭建IPv4局域网（网段192.168.1.0/24），服务器监听0.0.0.0:5000端口，终端通过局域网访问系统，模拟校园网内部访问场景，无额外网络路由限制。

5.2 功能测试

5.2.1 地址规划功能测试

测试核心验证子网划分准确性、EUI64地址生成合规性及参数校验有效性，设计6组测试用例覆盖合法输入、非法输入、特殊格式输入场景，具体测试数据与结果如下表所示。

|----------|-------------------|------------------------------------------|------------------------------------|---------------------------------------|----------|
| 用例编号 | 测试内容 | 输入参数 | 预期结果 | 实际结果 | 测试结论 |
| AP-01 | 合法参数子网划分 | 聚合前缀2001:db8::/48，目标前缀长度64，子网数量4 | 生成4个/64子网，网关为子网首个可用地址 | 子网为2001:db8::/64（网关2001:db8::1）等，符合预期 | 通过 |
| AP-02 | 非法前缀长度 | 聚合前缀2001:db8::/48，目标前缀长度40 | 提示"目标前缀长度不合法" | 实时反馈错误提示，无异常崩溃 | 通过 |
| AP-03 | 地址空间不足 | 聚合前缀2001:db8::/64，目标前缀长度80，子网数量100 | 提示"地址空间不足" | 正确提示，计算最大可用子网数为256 | 通过 |
| AP-04 | EUI64生成（冒号分隔MAC） | 前缀2001:db8:1::/64，MAC地址00:1A:2B:3C:4D:5E | 生成地址2001:db8:1::21A:2BFF:FE3C:4D5E | 结果与手动计算一致，符合RFC4291 | 通过 |
| AP-05 | EUI64生成（连字符分隔MAC） | 前缀2001:db8:1::/64，MAC地址00-1A-2B-3C-4D-5E | 生成地址2001:db8:1::21A:2BFF:FE3C:4D5E | 自动规范化格式，结果正确 | 通过 |
| AP-06 | EUI64生成（无分隔符MAC） | 前缀2001:db8:1::/64，MAC地址001A2B3C4D5E | 生成地址2001:db8:1::21A:2BFF:FE3C:4D5E | 格式兼容，结果准确 | 通过 |

测试结果显示，合法参数输入后子网划分与EUI64生成均符合规范，非法输入校验机制完善，功能达标。

测试核心验证子网划分准确性、EUI64地址生成合规性及参数校验有效性。测试用例设计三类场景：合法参数输入（聚合前缀2001:db8::/48、目标前缀长度64、子网数量4）、非法参数输入（目标前缀长度小于聚合前缀长度、地址空间不足）、特殊MAC地址格式输入（含冒号、连字符及无分隔符）。

测试结果显示，合法参数输入后，系统成功生成4个子网，子网地址、前缀长度及网关地址（子网首个可用地址）均符合IPv6协议规范；非法参数输入时，系统实时反馈错误提示，无崩溃或异常输出；各类MAC地址经处理后均能生成符合RFC4291标准的EUI64地址，结果与手动计算一致，功能达标。

5.2.2 过渡配置生成测试

测试覆盖双栈、6to4、ISATAP三种技术及思科IOS、Linux双平台，验证配置命令准确性与适配性，设计6组测试用例，具体数据如下表所示。

|----------|-----------------|-----------------------------------------------------------------------------|-------------------------------------|--------------------|----------|
| 用例编号 | 测试内容 | 输入参数 | 预期结果 | 实际结果 | 测试结论 |
| TC-01 | 思科IOS双栈配置 | 技术双栈，平台思科IOS，接口GigabitEthernet0/0，IPv4 192.168.1.1/24，IPv6 2001:db8:1::1/64 | 生成接口及双协议地址配置命令 | 命令可正常导入模拟器，双协议运行正常 | 通过 |
| TC-02 | Linux双栈配置 | 技术双栈，平台Linux，接口eth0，IPv4 192.168.1.2/24，IPv6 2001:db8:1::2/64 | 生成ip命令配置脚本 | 执行脚本后接口获取双地址，通信正常 | 通过 |
| TC-03 | 6to4隧道配置（思科） | 技术6to4，平台思科IOS，公网IPv4 203.0.113.1 | 生成Tunnel0接口及2002:cb00:7101::/48前缀配置 | 隧道建立成功，可跨IPv4公网通信 | 通过 |
| TC-04 | 6to4隧道配置（Linux） | 技术6to4，平台Linux，公网IPv4 203.0.113.2 | 生成tun6to4接口及地址配置命令 | 隧道接口正常启用，前缀生成准确 | 通过 |
| TC-05 | ISATAP配置（思科） | 技术ISATAP，平台思科IOS，本地IPv4 192.168.1.10 | 生成链路本地地址fe80::5efe:192.168.1.10 | 站内隧道通信正常，地址配置合规 | 通过 |
| TC-06 | ISATAP配置（Linux） | 技术ISATAP，平台Linux，本地IPv4 192.168.1.11 | 生成isatap0接口及链路本地地址 | 接口启用成功，站内IPv6通信正常 | 通过 |

所有测试用例生成的配置命令均可直接应用于对应设备，无配置报错，动态参数隐藏功能正常，满足实际部署需求。

测试覆盖双栈、6to4、ISATAP三种技术及思科IOS、Linux双平台，验证配置命令准确性与适配性。测试用例按技术类型设计：双栈配置输入接口名、IPv4/IPv6地址；6to4配置输入公网IPv4地址；ISATAP配置输入本地IPv4地址。

将生成的配置命令分别导入思科模拟器与Linux服务器执行，结果显示双栈配置可实现双协议正常运行，6to4隧道成功建立并生成2002前缀地址，ISATAP隧道可实现站内IPv6通信，无配置报错或功能异常。系统能根据技术类型动态隐藏冗余参数，配置文件下载功能正常，满足实际部署需求。

5.2.3 性能分析功能测试

测试验证CSV数据解析、统计摘要生成、时间序列对齐功能，设计4组测试用例，覆盖合规文件、异常文件及对比分析场景，具体数据如下表所示。

|----------|------------|-----------------------------|--------------------------------------|--------------------|----------|
| 用例编号 | 测试内容 | 输入参数 | 预期结果 | 实际结果 | 测试结论 |
| PA-01 | 合规文件单组分析 | 100行CSV，含完整四列字段，时延范围10-50ms | 生成统计值（时延 avg 30ms、min 10ms、max 50ms） | 统计结果与手动计算一致，图表展示清晰 | 通过 |
| PA-02 | 缺失字段文件解析 | CSV文件缺失packet_loss_pct列 | 提示"CSV文件缺少必需列" | 准确识别缺失字段，无解析异常 | 通过 |
| PA-03 | 时间戳不匹配对比分析 | 文件1（10个时间戳）、文件2（8个时间戳） | 对齐时间戳，补充缺失值，生成双线图 | 插值补充完整，对比差异直观呈现 | 通过 |
| PA-04 | 结果保存与下载 | 分析完成后下载JSON统计文件与CSV原文件 | 文件内容完整，格式规范 | 下载文件可正常打开，数据无丢失 | 通过 |

测试验证CSV数据解析、统计摘要生成、时间序列对齐及图表展示功能。测试用例包括合规CSV文件上传（含完整四列字段）、缺失字段CSV上传、两组时间戳不匹配数据上传。测试结果表明，合规文件上传后，系统快速解析数据，生成的时延、吞吐量、丢包率统计值与手动计算一致，时间序列图表展示清晰；缺失字段文件上传时，系统提示格式错误；双组数据上传后，成功完成时间戳对齐，对比图表能直观呈现性能差异，分析结果可正常保存下载。

5.3 性能测试

性能测试聚焦并发访问与数据处理效率，采用JMeter工具模拟多用户访问，同时测试不同大小CSV文件解析耗时，具体测试数据如下表所示。

|----------|--------------------|--------------------|----------------------|-------------------|-------------|
| 测试类型 | 测试条件 | 平均响应时间 （s） | CPU占用率峰值 （%） | 内存占用 （GB） | 测试结果 |
| 并发访问测试 | 5并发用户 | 0.4 | 18 | 1.2 | 无超时，运行稳定 |
| 并发访问测试 | 10并发用户 | 0.8 | 25 | 1.5 | 无超时，运行稳定 |
| 并发访问测试 | 20并发用户 | 1.4 | 38 | 1.9 | 无超时，运行稳定 |
| 文件解析耗时测试 | 10KB CSV（100行数据） | 0.12 | 12 | 1.1 | 解析快速，无卡顿 |
| 文件解析耗时测试 | 100KB CSV（1000行数据） | 0.28 | 22 | 1.3 | 解析高效，结果准确 |
| 文件解析耗时测试 | 500KB CSV（5000行数据） | 0.76 | 32 | 1.6 | 解析耗时可控，符合预期 |

测试结果显示，20并发用户以内系统响应高效，100KB以内CSV文件解析耗时小于0.3秒，均能满足校园网单场景多用户操作需求，服务器资源占用稳定。

测试结果显示，20并发用户以内，系统平均响应时间小于1.5秒，无请求超时或数据丢失现象；100KB以内CSV文件解析耗时小于0.3秒，500KB文件解析耗时约0.8秒，均能满足校园网单场景下多用户操作需求。服务器CPU占用率峰值不超过40%，内存占用稳定在2GB以内，运行状态良好，无异常崩溃情况。

5.4 测试结果分析

测试中发现两处优化点：一是1GB以上大体积CSV文件解析耗时超5秒，二是并发用户数超过30时，平均响应时间增至3.2秒，CPU占用率峰值达75%。后续可通过数据分片解析、缓存机制优化等方式提升性能，整体不影响系统核心功能的正常使用，满足校园网IPv6规划与过渡技术仿真的核心需求。

测试中发现两处优化点：一是大体积（1GB以上）CSV文件解析耗时较长，二是并发用户数超过30时响应时间明显增加。后续可通过数据分片解析、缓存机制优化等方式提升性能，整体不影响系统核心功能的正常使用，满足校园网IPv6规划与过渡技术仿真的核心需求。

六、结论与展望

6.1 研究结论

本研究围绕校园网IPv6改造需求，完成基于IPv6的校园网设计与过渡技术仿真系统的开发，实现了IPv6地址规划、过渡技术配置生成、性能分析及历史记录管理四大核心功能，构建了轻量化、一体化的技术支撑工具，主要研究成果如下。

系统采用Flask框架与Python语言开发，基于"前端展示-业务逻辑-数据存储"三层架构，模块化拆分核心业务，实现各模块独立运行与协同交互。依托ipaddress模块保障IPv6地址计算合规性，适配双栈、6to4、ISATAP三种过渡技术，支持思科IOS与Linux双平台配置生成，生成的命令可直接应用于实际设备部署。数据存储采用文件系统方案，分类保存各类结果，通过UUID标识与时间戳实现可追溯管理，无需额外数据库依赖，适配校园网轻量化部署场景。

系统界面简洁易用，参数校验机制完善，性能满足中小型并发需求，既能为校园网技术人员提供高效的IPv6规划与过渡配置工具，降低部署门槛，又可作为网络工程专业教学辅助工具，帮助学生理解IPv6技术原理与配置流程，兼顾实用性与教学价值，填补了校园网场景下IPv6规划与过渡仿真一体化工具的缺口。

6.2 不足与展望

6.2.1 系统不足

系统存在两处明显不足：一是功能覆盖范围有限，仅支持三类核心过渡技术，未适配NAT64等其他主流过渡方案，且性能分析仅聚焦时延、吞吐量、丢包率三项指标，缺乏网络抖动、带宽占用等维度的分析；二是性能拓展性不足，面对大体积数据文件与高并发访问时，响应效率下降，未支持分布式部署与负载均衡，难以适配大型校园网大规模使用场景。此外，前端交互体验存在优化空间，图表展示维度较为单一。

6.2.2 未来展望

未来可从三方面优化完善系统功能与性能。功能拓展上，新增NAT64、DS-Lite等过渡技术支持，丰富性能分析指标，增加网络抖动、带宽占用等维度的统计与展示，同时适配更多设备平台（如华为设备操作系统），扩大应用场景覆盖范围。性能优化上，引入数据分片解析、缓存机制与异步处理技术，提升大体积数据处理效率；支持分布式部署与负载均衡，提升系统并发承载能力，适配大型校园网大规模使用需求。

交互体验上，优化前端图表展示功能，增加自定义分析维度与图表类型，支持数据可视化导出；引入用户权限管理模块，适配多角色使用场景。同时，可结合人工智能技术，实现IPv6地址规划方案的智能推荐，根据校园网拓扑与业务需求自动生成最优规划，进一步提升工具的智能化水平，为校园网IPv6全场景部署提供更全面的技术支撑。
