表面粗糙度完全指南：从原理到应用的深度解析

你手中的手机外壳为何触感细腻光滑？汽车发动机缸体的内壁为何需要精确到微米级别的加工？这一切的答案，都藏在"表面粗糙度"这个看似简单却内涵丰富的概念里。

文章目录

一、什么是表面粗糙度？
- [1.1 直观理解](#1.1 直观理解)
- [1.2 表面粗糙度的产生原因](#1.2 表面粗糙度的产生原因)
- [1.3 表面粗糙度为什么重要？](#1.3 表面粗糙度为什么重要？)
二、核心参数详解
- [2.1 二维轮廓参数(ISO 4287/R系列)](#2.1 二维轮廓参数(ISO 4287/R系列))
- - [2.1.1 轮廓算术平均偏差Ra(对应面参数Sa）](#2.1.1 轮廓算术平均偏差Ra(对应面参数Sa）)
  - [2.1.2 轮廓最大高度Rz(对应面参数Sz）](#2.1.2 轮廓最大高度Rz(对应面参数Sz）)
  - [2.1.3 最大轮廓峰高Rp](#2.1.3 最大轮廓峰高Rp)
  - [2.1.4 最大轮廓谷深Rv](#2.1.4 最大轮廓谷深Rv)
  - [2.1.5 轮廓均方根偏差Rq(对应面参数Sq）](#2.1.5 轮廓均方根偏差Rq(对应面参数Sq）)
  - [2.1.6 轮廓偏斜度Rsk(对应面参数Ssk）](#2.1.6 轮廓偏斜度Rsk(对应面参数Ssk）)
  - [2.1.7 轮廓峭度Rku(对应面参数Sku）](#2.1.7 轮廓峭度Rku(对应面参数Sku）)
  - [2.1.8 轮廓单元平均宽度Rsm](#2.1.8 轮廓单元平均宽度Rsm)
  - [2.1.9 轮廓支承长度率Rmr(c)](#2.1.9 轮廓支承长度率Rmr(c))
  - [2.1.10 轮廓总高度Rt](#2.1.10 轮廓总高度Rt)
  - [2.2 三维区域参数(ISO 25178/S系列）](#2.2 三维区域参数(ISO 25178/S系列）)
  - - [① 高度参数](#① 高度参数)
    - [② 空间参数](#② 空间参数)
    - [③ 复合参数/混合参数](#③ 复合参数/混合参数)
    - [④ 功能参数](#④ 功能参数)
    - [⑤ 功能体积参数](#⑤ 功能体积参数)
    - [⑥ 形态参数](#⑥ 形态参数)
- [2.3 参数选用指南](#2.3 参数选用指南)
三、测量原理与方法
- [3.1 测量流程概览](#3.1 测量流程概览)
- [3.2 取样长度与评估长度](#3.2 取样长度与评估长度)
- [3.3 接触式测量](#3.3 接触式测量)
- [3.4 非接触式测量](#3.4 非接触式测量)
- - [① 相移干涉术(PSI）](#① 相移干涉术(PSI）)
  - [② 垂直扫描干涉术/白光干涉](#② 垂直扫描干涉术/白光干涉)
  - [③ 共聚焦激光扫描显微镜](#③ 共聚焦激光扫描显微镜)
  - [④ 原子力显微镜(AFM）](#④ 原子力显微镜(AFM）)
  - 光学测量方法选型指南
- [3.5 比较法](#3.5 比较法)
- [3.6 测量方法对比](#3.6 测量方法对比)
四、国际标准体系
- [4.1 ISO 25178系列------全球通用的"黄金标准"](#4.1 ISO 25178系列——全球通用的"黄金标准")
- - [ISO 25178-2：参数定义("基础字典"）](#ISO 25178-2：参数定义(“基础字典”）)
  - [ISO 25178-3：滤波与测量区域](#ISO 25178-3：滤波与测量区域)
  - [ISO 25178-6：测量方法分类](#ISO 25178-6：测量方法分类)
  - 仪器计量特性与校准：25178-600/601~607/70/71/700
- [4.2 ISO 4287 系列------传统2D轮廓标准](#4.2 ISO 4287 系列——传统2D轮廓标准)
- [4.3 ASME B46.1------北美市场必备](#4.3 ASME B46.1——北美市场必备)
- [4.4 中国GB标准------等同/等效采用ISO](#4.4 中国GB标准——等同/等效采用ISO)
- [4.5 三大标准体系对比](#4.5 三大标准体系对比)
五、应用场景深度解析
- [5.1 汽车工业](#5.1 汽车工业)
- [5.2 航空航天](#5.2 航空航天)
- [5.3 光学元件](#5.3 光学元件)
- [5.4 电子产品](#5.4 电子产品)
- [5.5 模具制造](#5.5 模具制造)
六、结语

一、什么是表面粗糙度？

1.1 直观理解

任何经过加工的零件表面，无论看起来多么光滑，在显微镜下都会呈现出高低起伏的微观形貌。这些微小的峰谷不平，就是表面粗糙度的本质。

简单来说，表面粗糙度是加工表面上具有的较小间距和微小峰谷不平度，是一种微观几何形状误差。它与波纹度、形状误差共同构成了零件表面的完整形貌。

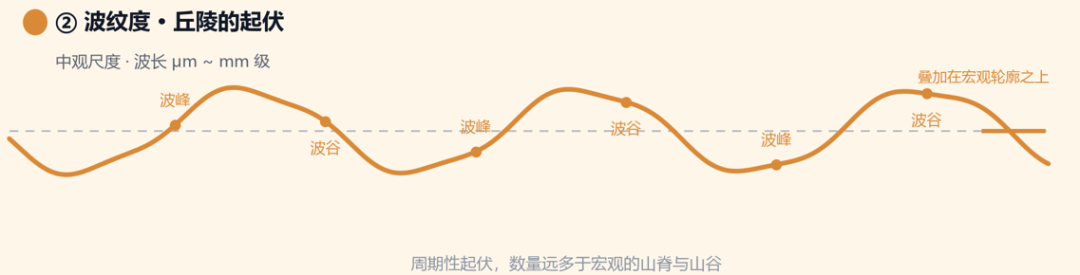

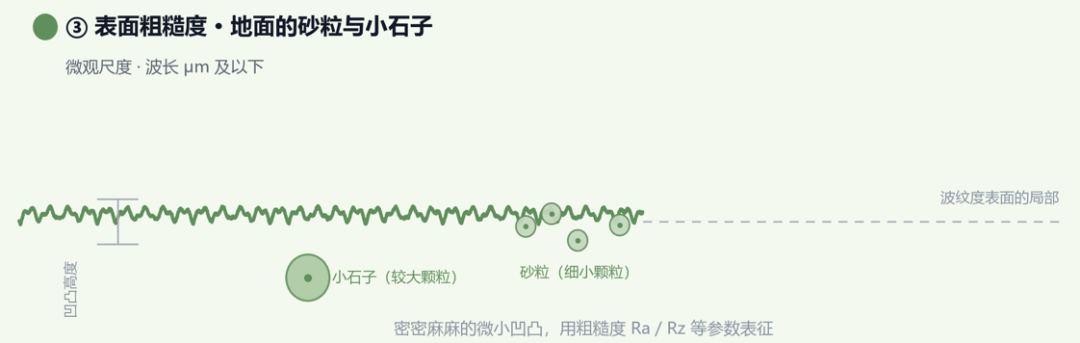

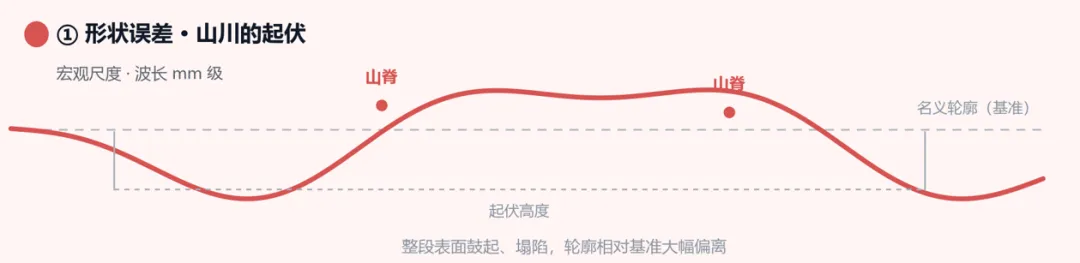

形象比喻：如果把零件表面比作大地，形状误差相当于山川的起伏(宏观)，波纹度相当于丘陵(中观)，而表面粗糙度就是地面上的砂粒和小石子(微观)。

1.2 表面粗糙度的产生原因

表面粗糙度是在机械加工过程中形成的，主要产生原因包括：

刀具切削痕迹：刀具或砂轮切削后在工件表面留下的刀痕
塑性变形：切屑分离时材料发生的塑性变形
工艺系统振动：加工系统的高频振动传递到工件表面
摩擦作用：刀具与被加工表面之间的摩擦
材料特性：工件材料的微观组织结构差异

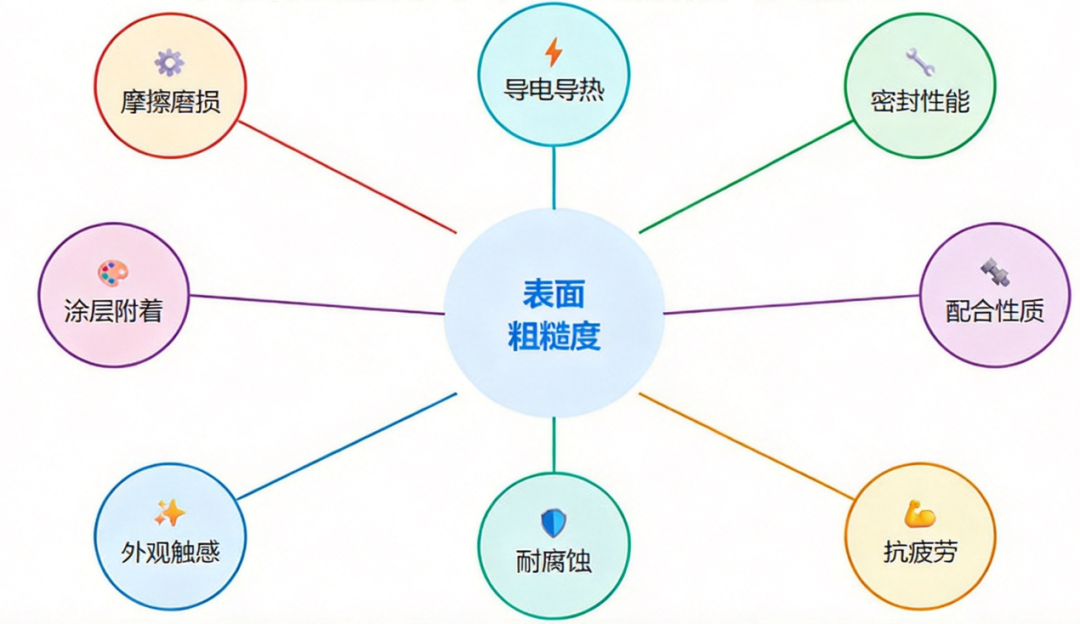

1.3 表面粗糙度为什么重要？

表面粗糙度绝非一个可有可无的技术参数，它直接影响着零件的核心性能：

影响维度	具体表现
摩擦与磨损	表面越粗糙，摩擦系数越大，磨损越快
密封性能	粗糙度过大会导致密封面贴合不严，产生泄漏
配合性质	影响过盈配合的可靠性和间隙配合的精度
抗疲劳强度	粗糙表面的微观凹谷容易形成应力集中，降低疲劳寿命
耐腐蚀性	凹谷处容易积聚腐蚀介质，加速腐蚀
外观触感	直接决定产品的视觉质感和手感体验
涂层附着	适当的粗糙度有助于涂料和镀层的附着
导电导热	接触面积影响导电和导热性能

二、核心参数详解

粗糙度参数体系分为两大标准框架：ISO 4287(线粗糙度，二维轮廓参数)和ISO 25178(面粗糙度，三维区域参数)。两者参数一一对应，分别用R前缀(轮廓)和S前缀(表面)表示。

2.1 二维轮廓参数(ISO 4287/R系列)

2.1.1 轮廓算术平均偏差Ra(对应面参数Sa）

Ra是最常用、最广泛使用的粗糙度参数。

定义：在一个取样长度lr内，纵坐标值Z(x)绝对值的算术平均值。

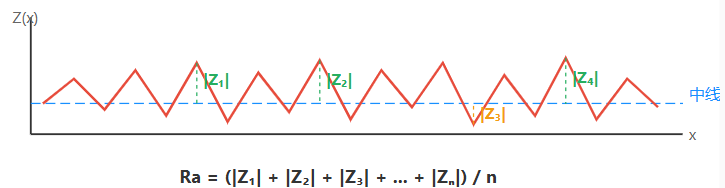

Ra参数图解：轮廓偏距绝对值的算术平均

物理意义：反映了整个取样长度内轮廓偏离中线的平均程度
优点：能客观反映被测轮廓的几何特性，不受个别峰值或谷值的极端影响
缺点：不够直观，不同形状的轮廓可能得到相同的Ra值
常用范围：0.025~6.3 μm

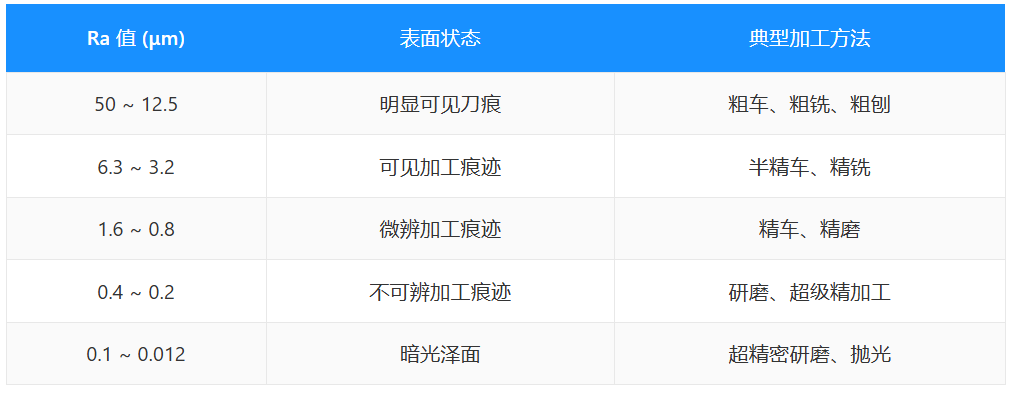

Ra值与表面状态对照：

2.1.2 轮廓最大高度Rz(对应面参数Sz）

定义：在一个取样长度lr内，最大轮廓峰高Rp与最大轮廓谷深Rv之和。

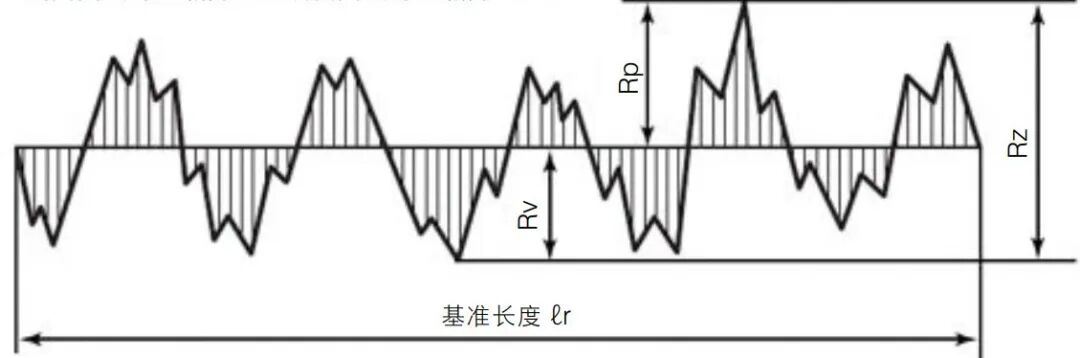

Rz参数图解：最大峰高 + 最大谷深

物理意义：反映了轮廓在取样长度内的极端高度差
适用场景：特别粗糙或特别光洁的表面；当零件表面不允许出现较深的划痕或凹坑时(如密封面、轴承座）
与Ra的关系：Rz对个别峰谷更敏感，通常Rz>Ra

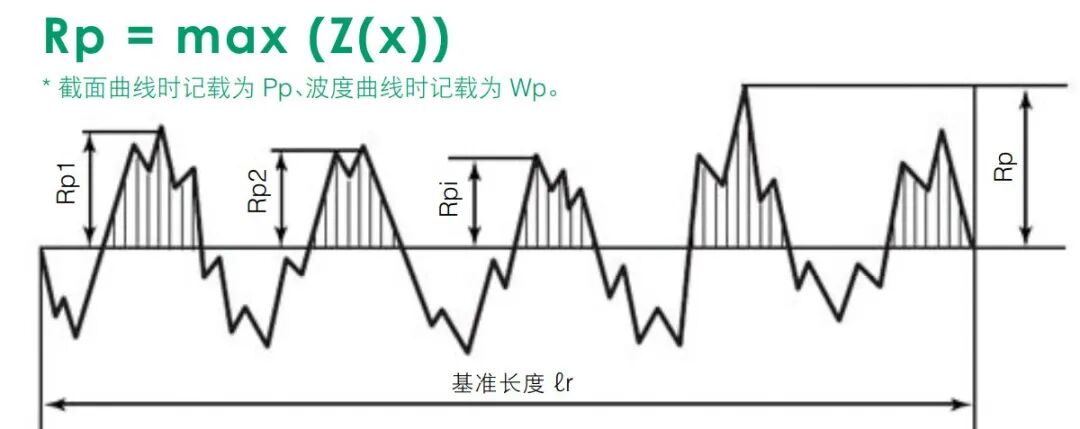

2.1.3 最大轮廓峰高Rp

定义：在一个取样长度lr内，轮廓最高点到中线的距离。

物理意义：反映轮廓中最突出的峰的高度
应用：评估接触表面的峰部磨损风险

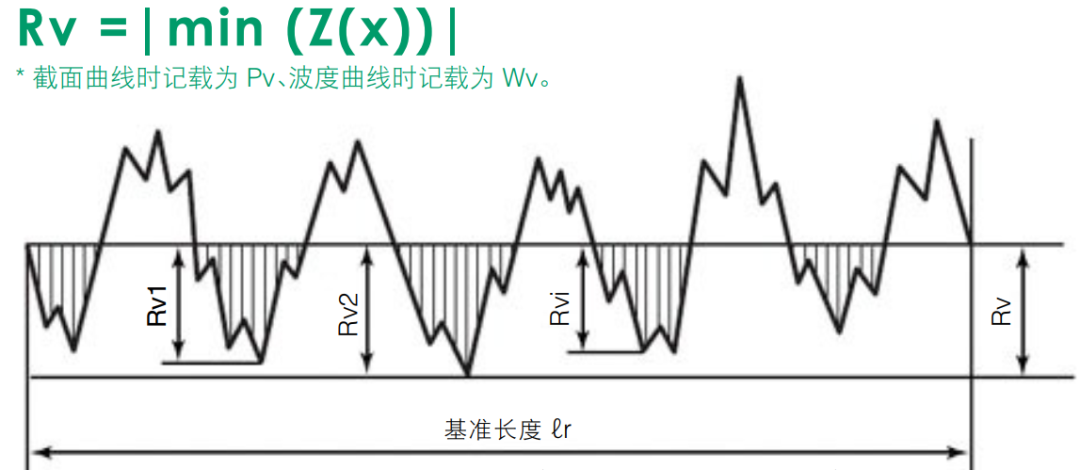

2.1.4 最大轮廓谷深Rv

定义：在一个取样长度lr内，轮廓最低点到中线距离的绝对值。

物理意义：反映轮廓中最深凹谷的深度
应用：评估应力集中风险、涂层厚度需求

2.1.5 轮廓均方根偏差Rq(对应面参数Sq）

定义：在取样长度内，轮廓偏距的均方根值。

物理意义：比Ra对极端值更敏感，反映轮廓偏离中线的统计特征
特点：Rq≥Ra，当轮廓为正弦曲线时

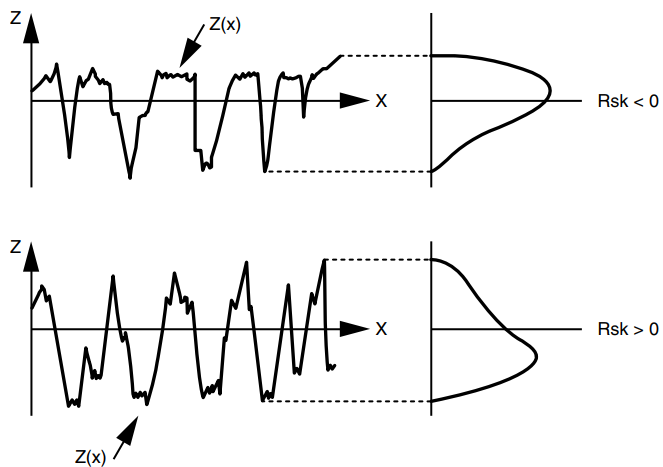

2.1.6 轮廓偏斜度Rsk(对应面参数Ssk）

定义：描述高度分布对称性的无量纲参数。

Rsk=0：高度分布关于中线对称(峰谷对称，接近正态分布）
Rsk<0 ：高度分布主体位于中线之上 ，呈平台状峰，并伴有少量深谷→储油与承载能力强、磨合磨损小(典型：平台珩磨缸孔）
Rsk>0 ：高度分布主体位于中线之下 ，并伴有尖锐凸出的峰→磨合期峰顶易磨损，但磨合后接触面积迅速增大(典型：车削、铣削新加工面）

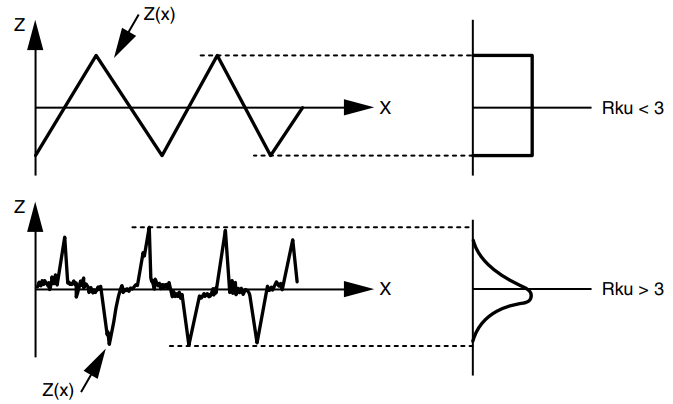

2.1.7 轮廓峭度Rku(对应面参数Sku）

定义：描述高度分布尖锐程度的无量纲参数。

Rku=3：高度分布为正态分布
Rku<3：分布较平坦
Rku>3：分布较尖锐，存在显著的峰或谷

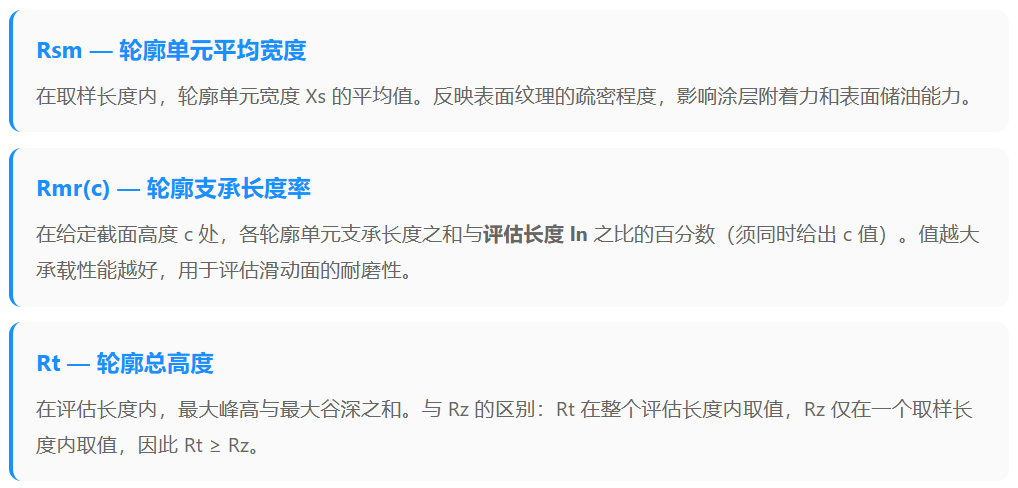

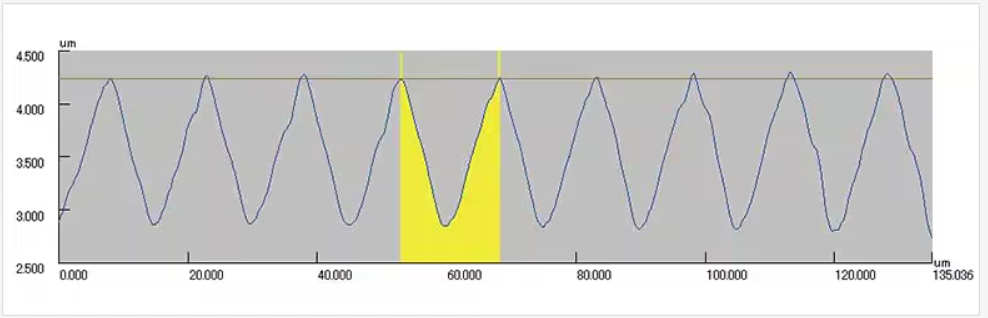

2.1.8 轮廓单元平均宽度Rsm

定义：在取样长度内，轮廓单元宽度Xs的平均值。

物理意义：反映表面纹理的疏密程度
应用：影响涂层附着力和表面的储油能力

2.1.9 轮廓支承长度率Rmr©

定义：在给定截面高度c处，各轮廓单元支承长度之和与评估长度ln之比的百分数(须同时给出截面高度c值）。

物理意义：反映表面的承载能力，值越大承载性能越好
应用：评估滑动面的耐磨性、密封面的可靠性

2.1.10 轮廓总高度Rt

定义：在评估长度内，最大峰高与最大谷深之和。

与Rz的区别：Rt在整个评估长度内取值，Rz仅在一个取样长度内取值，因此Rt≥Rz
应用：对整个评估长度内的极端形貌进行控制

2.2 三维区域参数(ISO 25178/S系列）

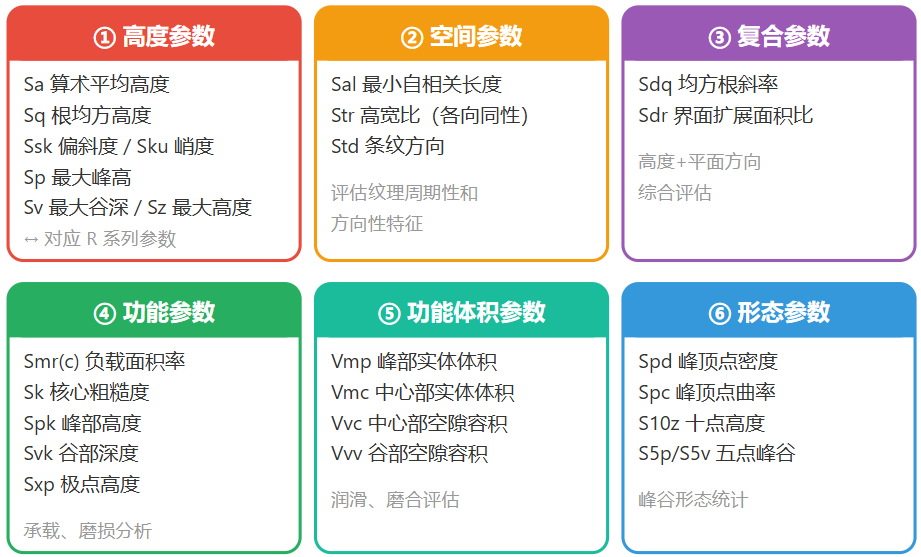

ISO 25178将表面粗糙度参数分为6大类，共30+个参数：

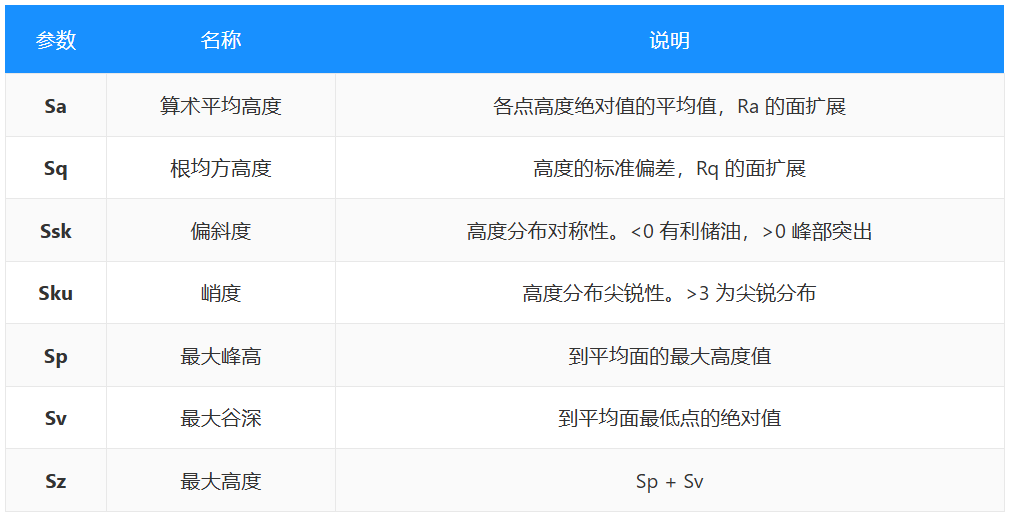

① 高度参数

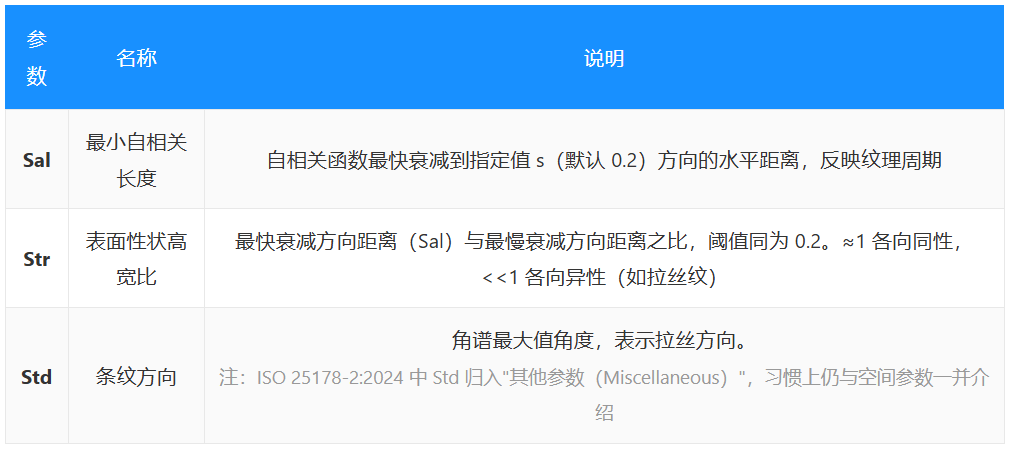

② 空间参数

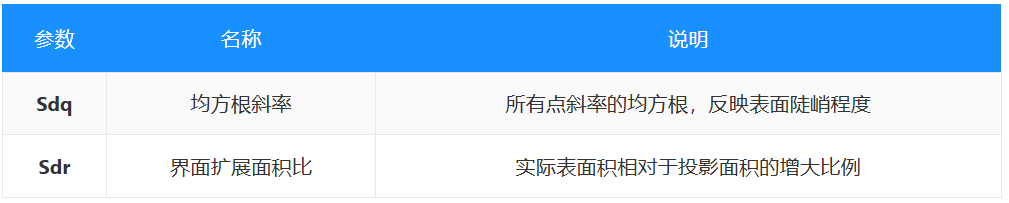

③ 复合参数/混合参数

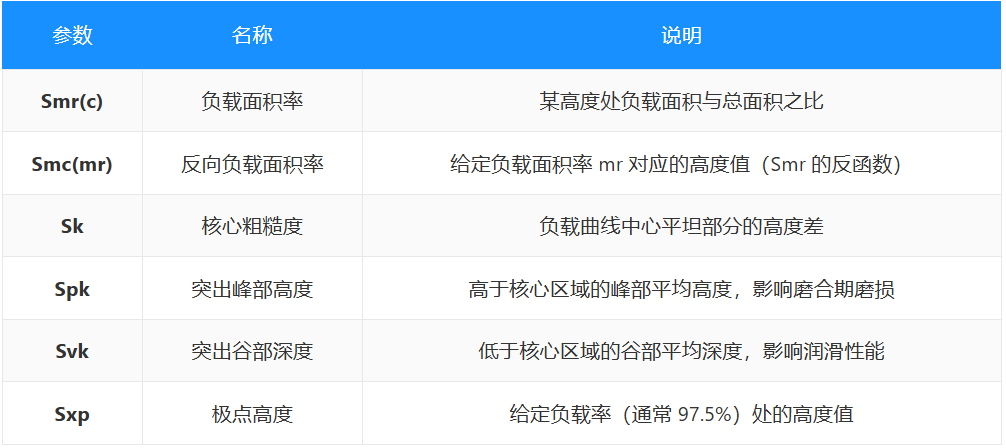

④ 功能参数

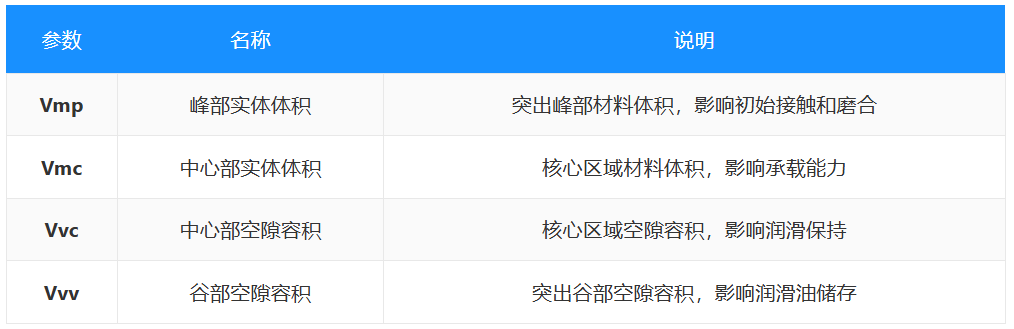

⑤ 功能体积参数

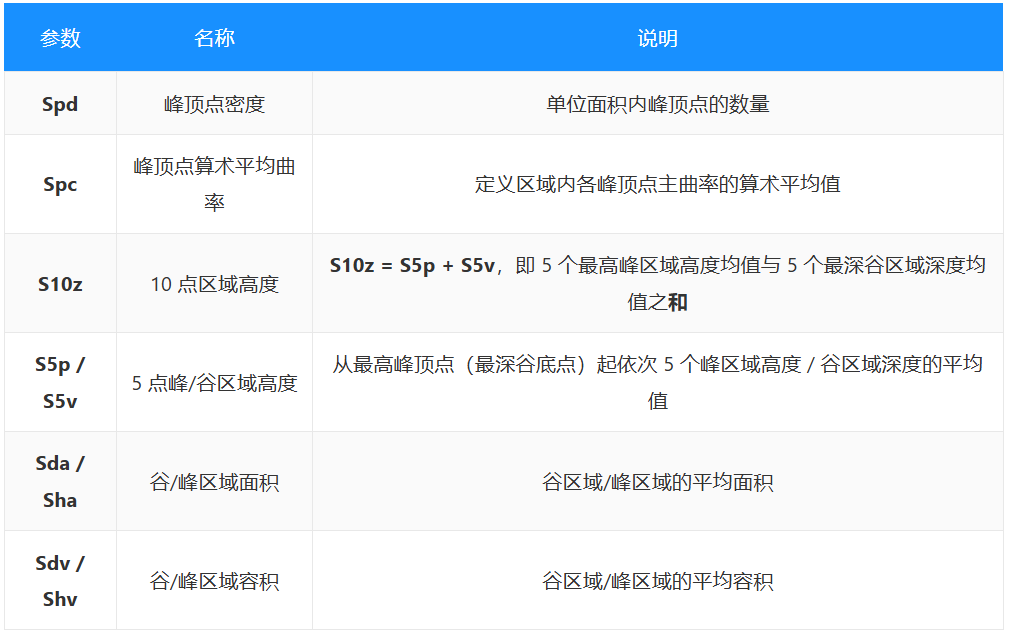

⑥ 形态参数

2.3 参数选用指南

一般选用原则：

通用场景：优先选用Ra(或Sa），覆盖0.025~6.3 μm常用范围
极端表面：特别粗糙或特别光洁时，选用Rz(或Sz）
密封/承载面：结合Rmr©(或Smr©）评估承载能力
润滑评估：关注Rsk/Ssk(负值有利储油)和Vvv(谷部容积）
磨合分析：关注 Spk(峰部高度)和Vmp(峰部体积）
纹理方向：关注Str、Std评估各向异性

经验法则 ：对于常规加工表面，在统计意义上通常满足Rt ≥ Rz> Rq>Ra。Ra是所有点的平均，Rz取取样长度内极值的和，Rt是整个评估长度内的极值之和。
注意该顺序并非数学上的必然，特殊织构表面(如深沟、稀疏尖峰)可能不满足，仅可作为快速判读参考。

三、测量原理与方法

3.1 测量流程概览

表面粗糙度的测量遵循标准化的评估流程：

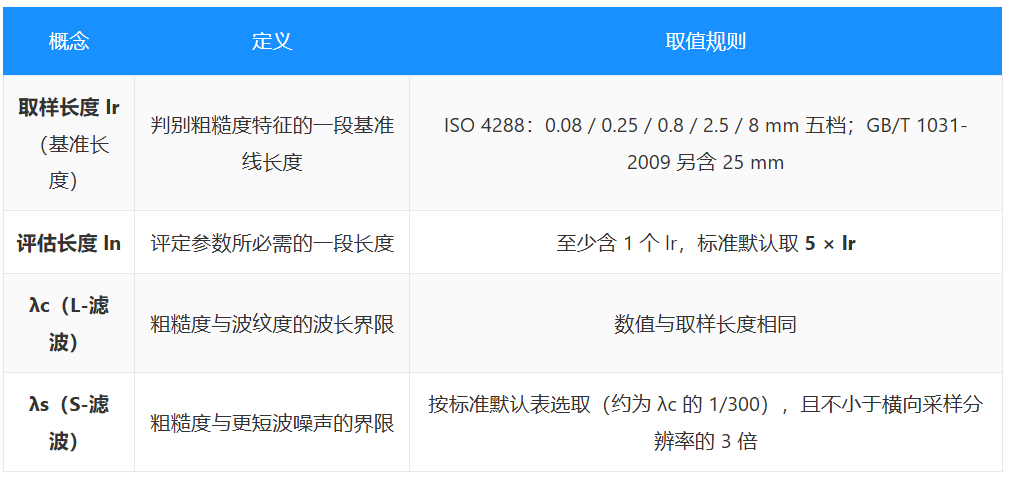

3.2 取样长度与评估长度

3.3 接触式测量

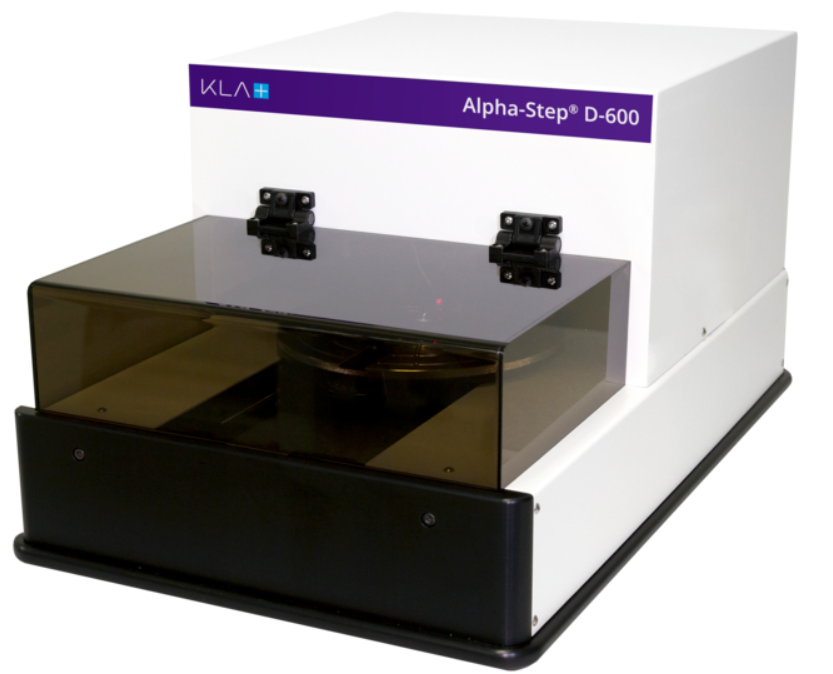

触针式轮廓仪是工业中最经典的粗糙度测量方法。

工作原理：

金刚石触针(针尖半径通常为2μm、5μm或10μm)沿被测表面匀速滑行
表面的微观起伏使触针上下位移
位移传感器(电感式)将机械位移转换为电信号
经放大、滤波、A/D转换后得到轮廓数据

触针规格：

材质：蓝宝石或金刚石
顶端半径：2μm、5μm、10μm
圆锥角：60°或90°(默认60°）

优点：

技术成熟，标准化程度高(ISO 3274）
测量精度高，重复性好
可直接获取Ra、Rz等参数
适合长距离测量

局限性：

触针可能划伤软质材料表面
针尖半径限制了可测的最小凹谷宽度
测量速度相对较慢
无法测量深孔、复杂曲面等特殊结构
不适合测量有粘性的样本
触针会随使用磨损，需定期校验

测量注意事项：

测量方向一般应垂直于加工方向
截止波长的选择需根据工件表面粗糙度决定
现场环境需达到计量室标准：温度20±2℃，湿度30%~60%，无振动、灰尘、气流

3.4 非接触式测量

随着光学技术的发展，非接触式测量方法日益成熟：

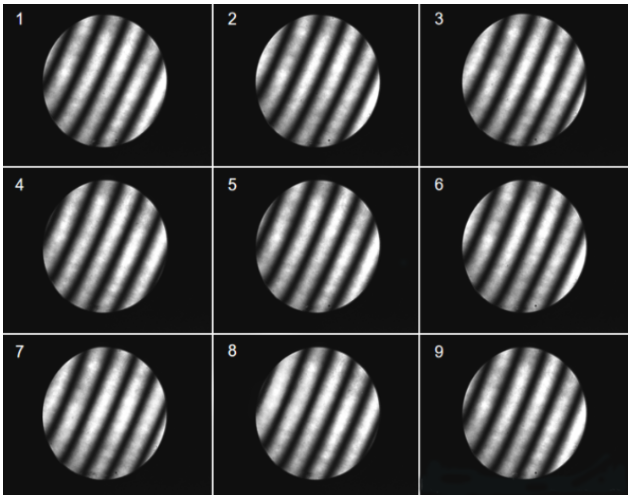

① 相移干涉术(PSI）

原理：通过精确控制参考镜的位移(相移)，采集多幅干涉图并计算相位差，从而获得表面高度信息。

垂直分辨率：纳米级(<0.1nm)，精度最高
测量范围：较小，仅适合超光滑表面
适用场景：抛光后的蓝宝石衬底、激光镜片、光学平面等Ra<0.1μm的超精密表面
局限：对表面粗糙度有上限要求，过粗的表面会导致干涉条纹无法解析

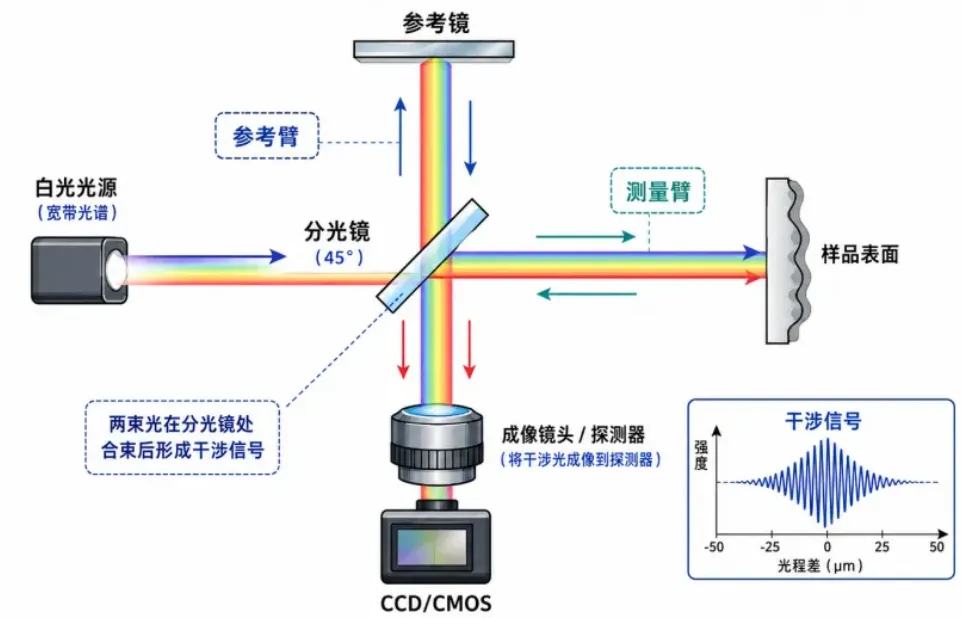

② 垂直扫描干涉术/白光干涉

原理：使用白光(低相干光源)作为照明，通过垂直扫描寻找干涉条纹的对比度峰值位置来确定高度。

垂直分辨率：0.1nm级别
测量范围：从纳米到微米级粗糙度都能测量
稳定性强：最常用的光学粗糙度测量方法
适用场景：机械加工表面(磨床加工的轴类零件、手机中框、精密模具等）
优势：对表面倾斜和台阶高度适应性好

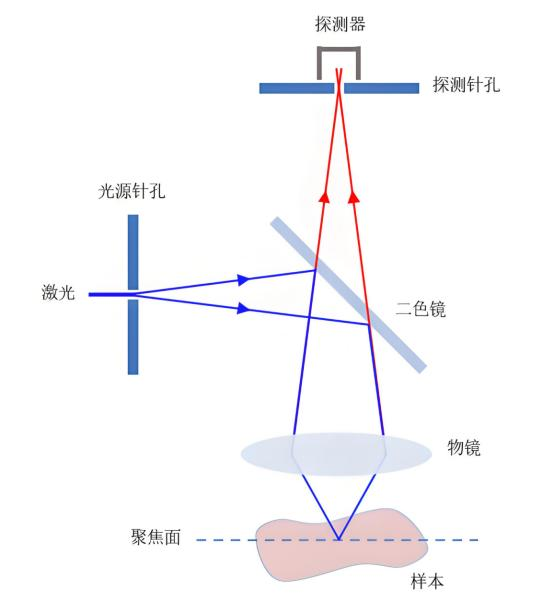

③ 共聚焦激光扫描显微镜

原理：激光束聚焦到样品表面，通过针孔滤波排除焦平面外的散射光，逐点扫描获取共聚焦图像。

横向分辨率：高，可实现亚微米级测量
擅长领域：高陡坡、复杂结构表面(如MEMS器件、微流控芯片的深槽和侧壁）
优势：能避免干涉仪在陡峭表面产生的"阴影效应"
可同时获取：三维形貌和彩色图像
适用材料：广泛，支持斜面与圆弧的粗糙度、波纹度、轮廓度同步测量

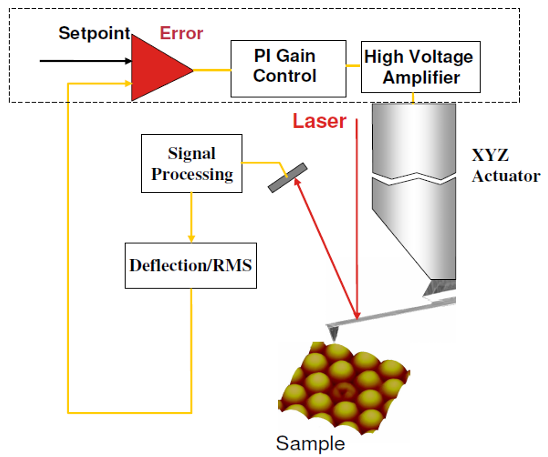

④ 原子力显微镜(AFM）

原理：利用探针与原子间的作用力，逐点扫描获取表面形貌。

分辨率：垂直可达原子级别(<0.01nm）
适用场景：纳米级表面粗糙度的研究
测量范围：小，扫描范围约1~200μm，常用视场≤100μm×100μm

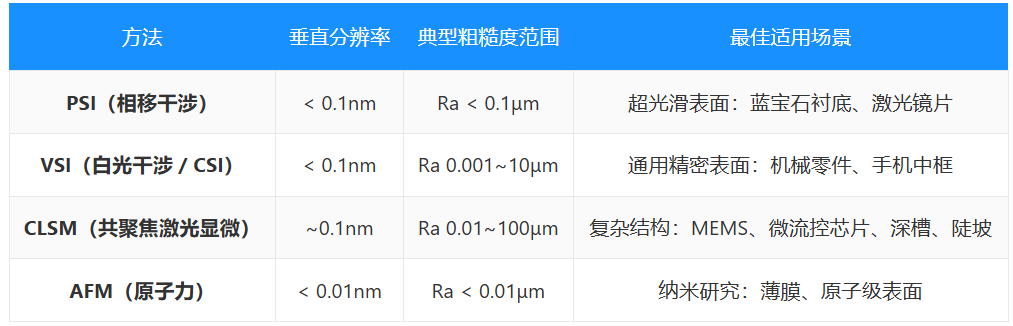

光学测量方法选型指南

下表垂直分辨率为各类仪器的典型量级，实际取决于物镜倍率、扫描范围与环境振动条件，选型时应以具体机型规格书为准。

3.5 比较法

适用场景：车间现场快速检测，适用于中等或较粗糙表面。

方法：将被测表面与标定过的粗糙度样板进行目视或触感比较，确定粗糙度等级。

优点：快速、简便、成本低

缺点：精度较低，依赖操作者经验。

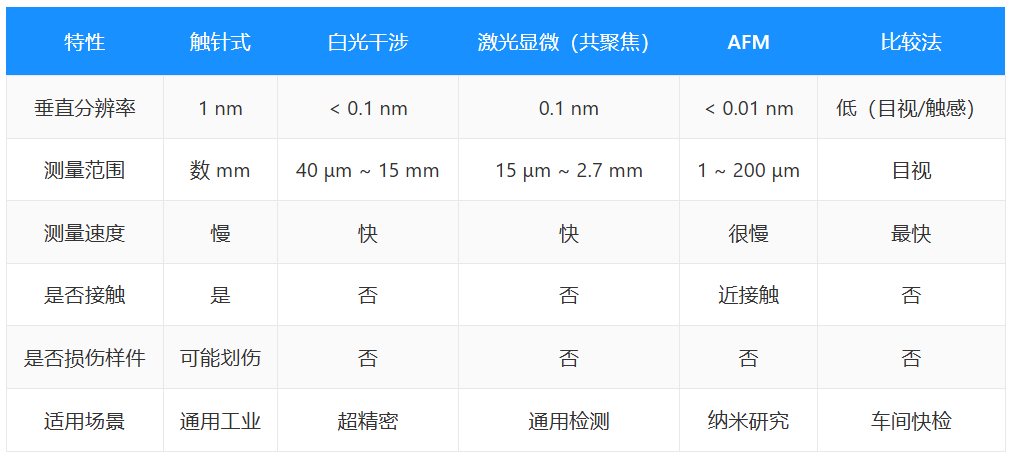

3.6 测量方法对比

四、国际标准体系

全球表面粗糙度测量领域存在三大标准体系：ISO(国际标准)、ASME(美国标准)和GB(中国国家标准)。理解三者的区别与适用场景，是确保测量数据被客户认可的前提。

4.1 ISO 25178系列------全球通用的"黄金标准"

ISO 25178是首个专门针对3D面粗糙度的国际标准，彻底摆脱了传统 2D 轮廓(仅测一条线)的局限性，是光学显微镜(非接触式 3D 测量)的核心依据。该系列包含多个部分，各部分分工明确：

ISO 25178-2：参数定义("基础字典"）

明确定义了所有3D粗糙度参数，解决"该测哪个值"的问题。按功能分为 6 大类：

高度参数：Sa、Sq、Sz、Sp、Sv、Ssk、Sku------通用粗糙度评估
空间参数：Sal、Str(Std 在标准中归入"其他参数"）------纹理周期性和方向性
复合参数：Sdq、Sdr------高度与平面方向综合评估
功能参数：Sk、Spk、Svk、Smr、Sxp------耐磨性、密封性预测
功能（体积）参数：Vmp、Vmc、Vvc、Vvv------润滑与磨合评估
形态参数：Spd、Spc、S10z、S5p/S5v------峰谷形态统计

划重点：别只盯着Sa值！比如测密封面，除了Sa，还需要看Sz(避免深谷导致泄漏)和Sdr(确保贴合面积)，多参数结合才能全面评估。

ISO 25178-3：滤波与测量区域

明确了如何通过滤波分离粗糙度、波纹度和形状误差，以及如何选择测量区域：

滤波要求：必须用S-滤波(滤除短波噪声)和L-滤波(滤除长波波纹度）。两者为"嵌套指数"，数值按标准默认表选取，一般的经验关系是λs约为λc 的1/300量级(如λc=0.8mm 时λs取2.5μm)，并须保证λs不小于横向采样分辨率的3倍

测量区域：最小测量区域需包含至少5个λc(如λc=0.8mm，测量区域至少 4mm×4mm)，确保统计结果有代表性

ISO 25178-6：测量方法分类

明确了光学显微镜在3D测量中的定位，规定了PSI、VSI、CLSM 三种主要光学方法的适用场景。

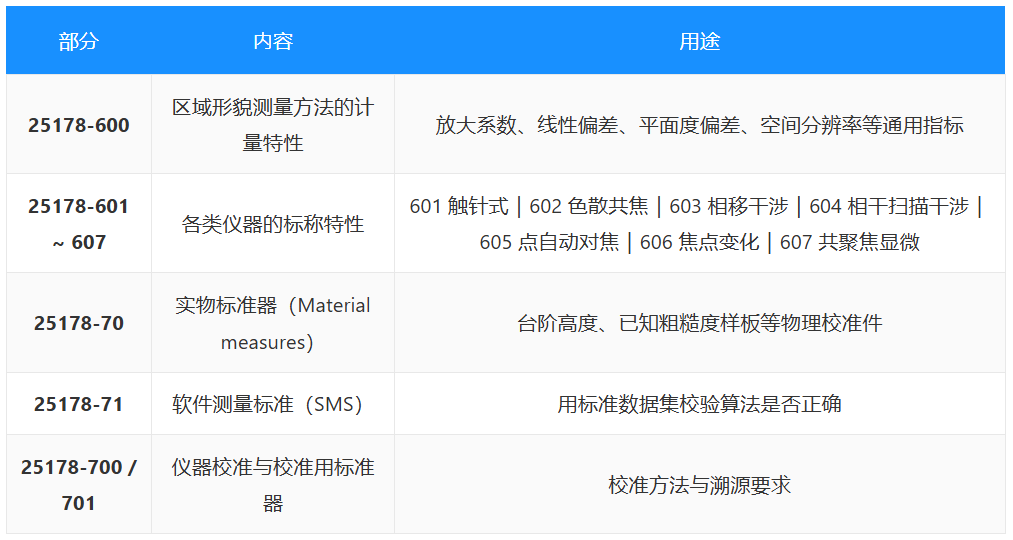

仪器计量特性与校准：25178-600/601~607/70/71/700

ISO 25178系列中，与"仪器准不准"直接相关的部分分别是：

"仪器没校准，测再多数据都是废的"------这是ISO 25178的核心要求。标准明确规定光学显微镜必须定期用"标准器"校准：

垂直校准(Z轴)：用"阶梯高度标准器"（如1μm、10μm标准台阶），验证仪器测高的准确性
水平校准(X-Y 轴)：用"粗糙度比较标准样板"(如已知Sa=0.2μm的抛光样板、Sa=5μm的喷砂样板)，检查扫描的均匀性
校准周期：一般建议每3~6个月校准一次；若测量频次高或环境恶劣(如车间粉尘多)，需缩短周期

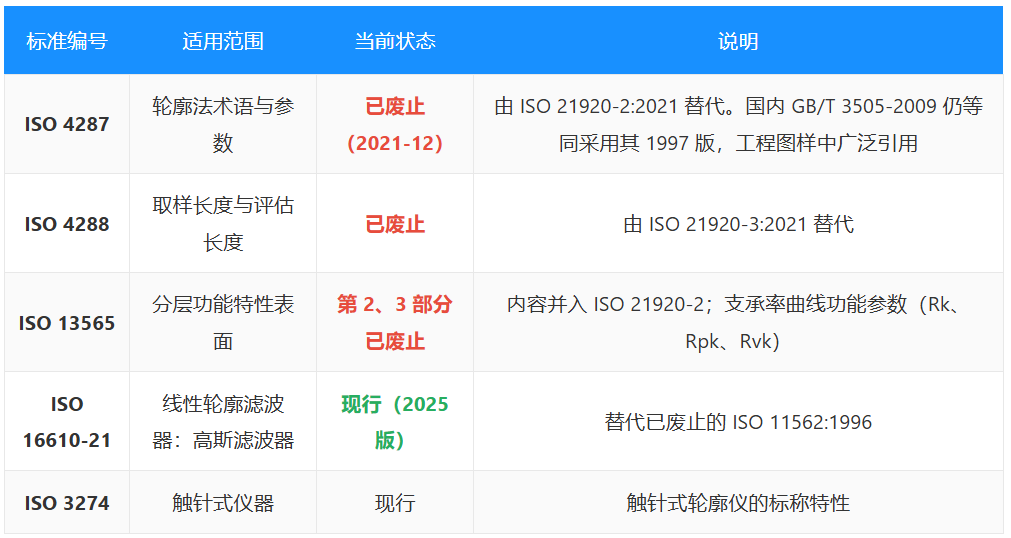

4.2 ISO 4287 系列------传统2D轮廓标准

4.3 ASME B46.1------北美市场必备

如果你对接北美客户(航空航天、汽车领域)，ASME B46.1是必须了解的标准。它是美国最权威的表面纹理标准，特点是覆盖面广------既包含传统2D参数(Ra、Rz)，也在近年版本中纳入了3D面参数(Sa、Sq、Sz等)。

ASME B46.1与ISO 25178的核心区别：

参数标注：ASME B46.1中2D参数(如Ra)仍是主流，而ISO 25178完全围绕 3D面参数构建
应用场景：北美航空航天、汽车领域(波音、GE等)更习惯用ASME B46.1
一致性 ：二者在Sa、Sq、Ssk、Sku等面参数定义上已趋同 ，但ASME B46.1 的2D参数体系仍保留自身约定(如用Rpm/Rvm 表示峰部/谷部平均高度、Rz沿用DIN式定义)，不能视为与ISO完全等同

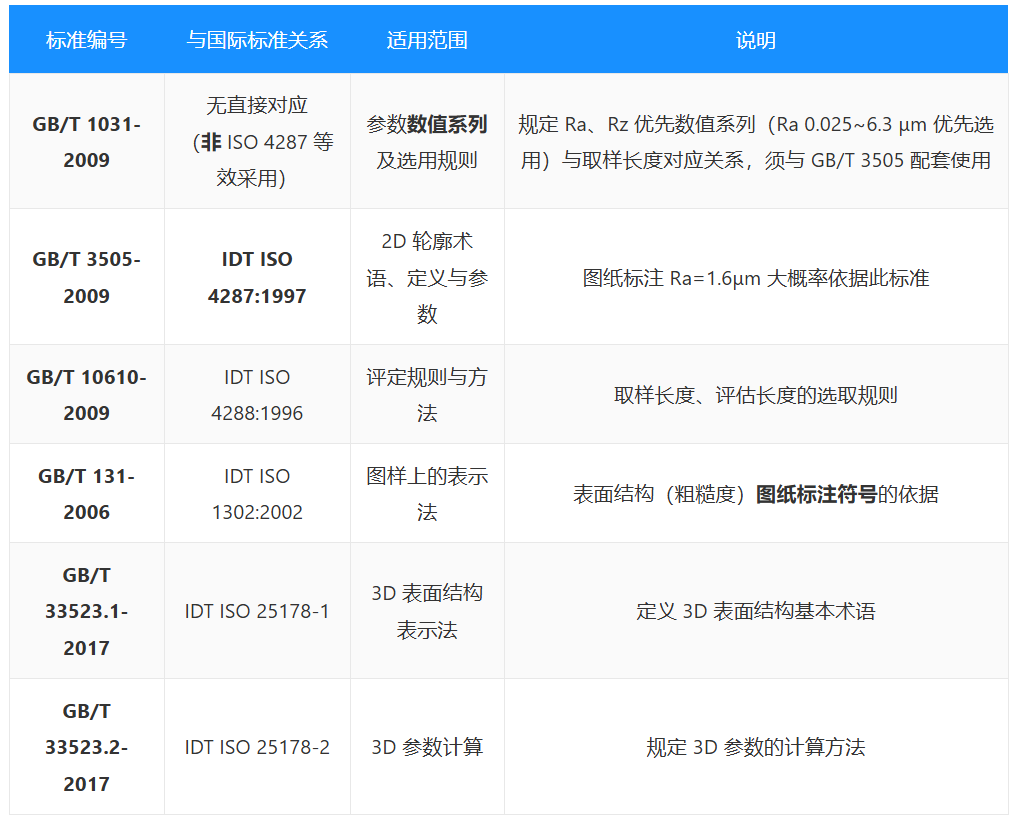

4.4 中国GB标准------等同/等效采用ISO

中国国家标准通常"等效采用" ISO 标准，确保与国际接轨，同时兼顾国内制造业现状：

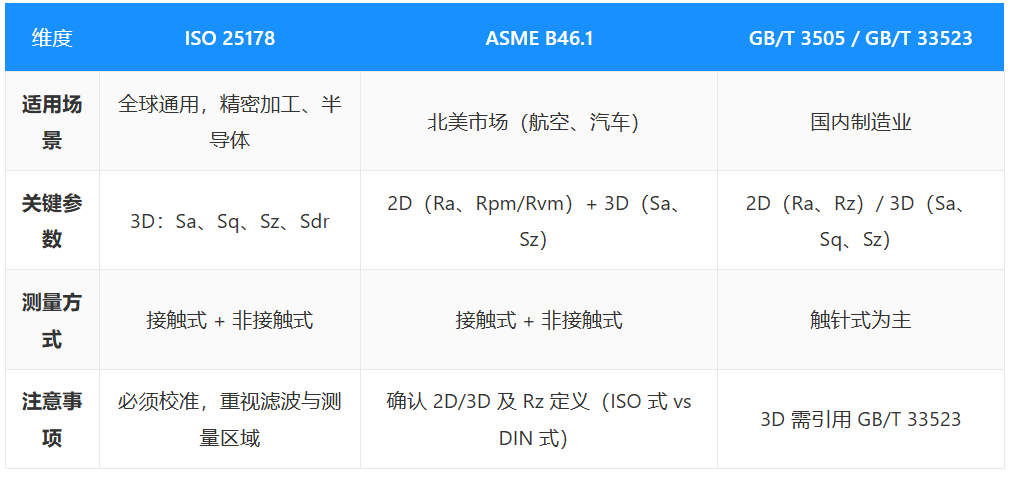

4.5 三大标准体系对比

五、应用场景深度解析

说明：本章所列Ra数值为各行业典型的工程经验区间，用于建立量级概念，并非标准强制值。实际项目必须以产品图纸、工艺文件或客户规范为准；不同厂家、不同工况下的取值可能相差数倍。

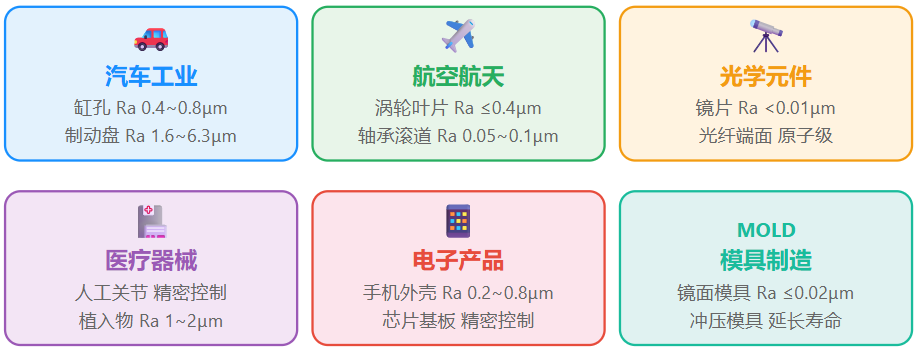

表面粗糙度六大应用领域

5.1 汽车工业

制动盘表面：Ra一般控制在1.6~6.3μm，影响制动效果和噪音。

车身钣金：Ra0.8~1.6μm，直接影响喷涂后的外观质量。Sdq(斜率)影响涂料的润湿性。

5.2 航空航天

涡轮叶片：表面粗糙度直接影响气动效率和疲劳寿命，Ra通常要求 ≤0.4μm。

轴承滚道：Ra 0.05~0.1μm级别，关系到轴承的寿命和可靠性。需结合Rk(核心粗糙度)和Spk/Rvk 进行综合评估。

5.3 光学元件

镜片表面：Ra 通常在纳米级别(<0.01μm)，直接影响光学性能。

光纤端面：超精密抛光，粗糙度控制在原子级别。

5.4 电子产品

手机外壳：铝合金阳极氧化前的表面处理，Ra 0.2~0.8μm，决定最终的触感和视觉效果。

芯片封装基板：铜箔表面粗糙度影响高频信号的传输损耗。需关注Ssk(偏斜度)和Sku(峭度)。

5.5 模具制造

注塑模具：镜面模具Ra ≤0.02μm，纹理模具则需要精确控制特定的粗糙度值。

冲压模具：合理的表面粗糙度可延长模具寿命，改善冲压件质量。Vvv(谷部容积)影响润滑保持。

六、结语

表面粗糙度是连接微观世界与宏观性能的桥梁。从手机外壳的细腻触感，到航空发动机的可靠运转，表面粗糙度的精确控制无处不在。

理解表面粗糙度的含义、掌握其测量原理、熟悉其应用场景、遵循正确的标准规范，是每一位工程师和技术人员的必备素养。随着制造精度的不断提升和检测技术的持续发展，表面粗糙度的测量与控制将变得更加精确和智能。
