Vivado 自动生成的 AXI‑Lite 从机 IP 的操作步骤

目录

[一、新建自定义 IP（创建 AXI‑Lite 从机）](#一、新建自定义 IP（创建 AXI‑Lite 从机）)

[步骤 2：AXI 接口配置（关键页面！）](#步骤 2：AXI 接口配置（关键页面！）)

[步骤 3：编辑 Verilog 源码，添加用户逻辑（就是你修改.v的阶段）](#步骤 3：编辑 Verilog 源码，添加用户逻辑（就是你修改.v的阶段）)

---

一、新建自定义 IP（创建 AXI‑Lite 从机）

步骤 1：打开 Vivado 工程 → 打开 IP‑Catalog 新建 AXI 外设

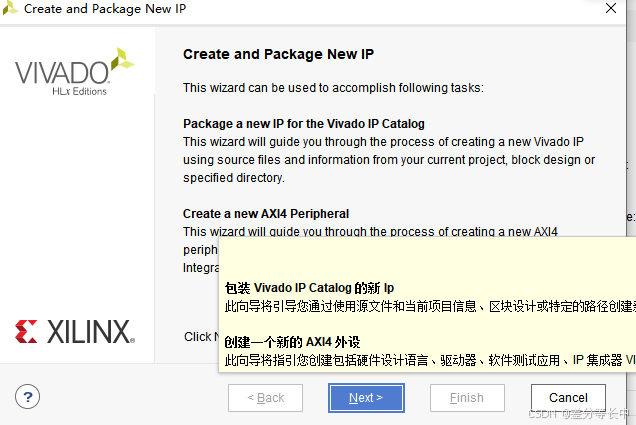

1. 顶部菜单 Tools → Create and Package New IP（创建并打包新 IP）
2. 欢迎页直接 Next
3. Create a new AXI4 peripheral （选择：创建一个新 AXI 外设），Next

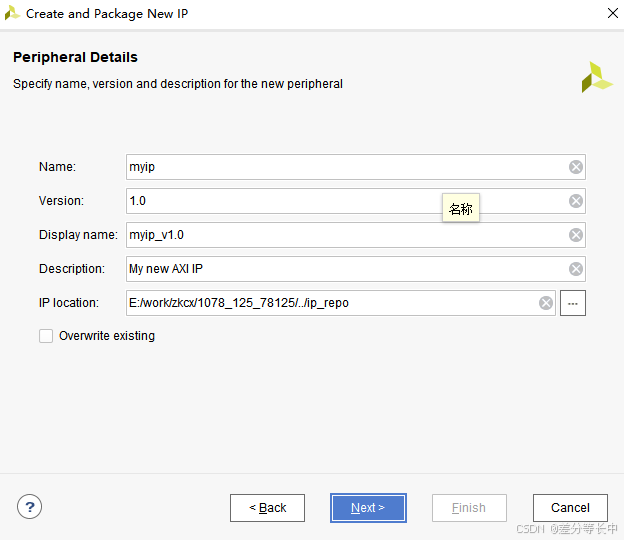

4. 设置 IP 基本信息：

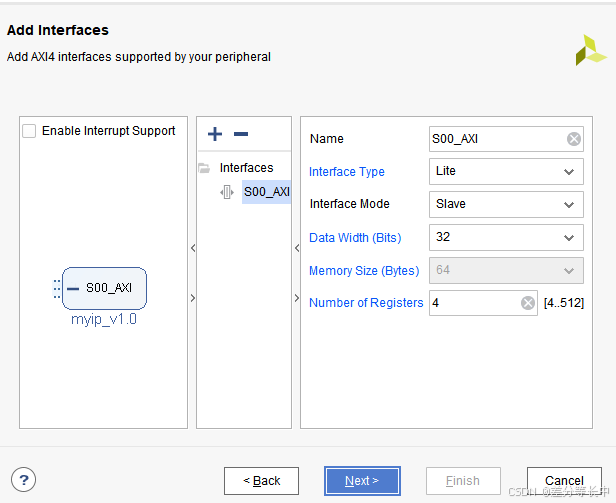

步骤 2：AXI 接口配置（关键页面！）

1. Interface type：AXI4‑Lite（一定选 Lite，不要选 Full AXI4）
2. Slave（作为从设备，PS 是主机）
3. S00_AXI 接口名字（默认）
4. Data Width：32 （32 位数据，常用）
5. Number of registers：寄存器数量！

步骤 3：编辑 Verilog 源码，添加用户逻辑（就是你修改.v的阶段）

进入 IP 编辑工程：

• Sources → hdl/Time_Counter_v1_0_S00_AXI_Lite.v 这个就是底层从机模块（就是你手上这份代码！）

上层还有一层 Time_Counter_v1_0.v，它是 IP 顶层，例化了 S00_AXI_Lite 子模块。

特别注意点：

直接在 S00_AXI_Lite.v 里面添加output wire xxx端口（就像你做的那样）可以工作，但不规范！ ✅标准规范做法：

1. 在 ** 底层 S00_AXI_Lite.v 内部，先 assign 把 slv_reg 输出到内部 wire；
2. 在 IP 顶层模块Time_Counter_v1_0.v增加外部端口；
3. 顶层例化的时候连线，从顶层引出对外信号，这样 IP 封装之后外部框图上才会出现端口！
