偏振片(起偏器/检偏器)怎么区分?

一、起偏器 & 检偏器:区分与基本概念

偏振片内部有透振方向(允许通过的偏振光振动方向)。

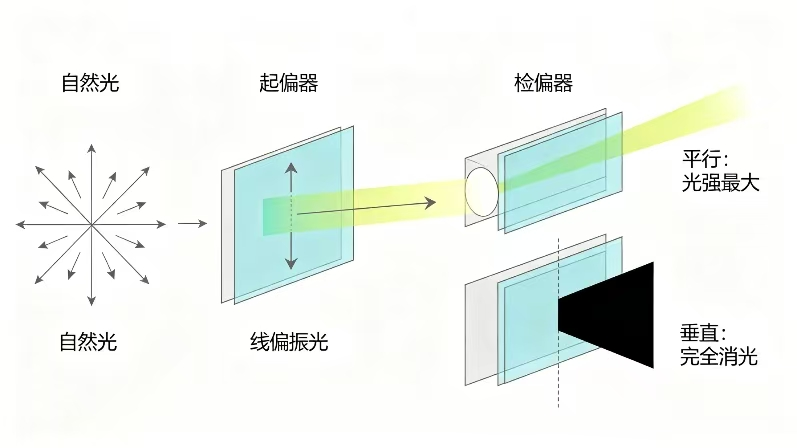

  1. 起偏器

作用:把自然光变为线偏振光。

自然光入射后,仅振动方向与透振方向一致的分量透过,出射为线偏振光。

  1. 检偏器

作用:检验入射光是不是线偏振光,并判断其振动方向。

本身也是偏振片,结构和起偏器完全一样,功能由使用场景决定,二者物理结构无区别。

  1. 简易区分 / 判断透振方向(实操方法)

取一束已知线偏振光照射偏振片,转动镜片:

光强最亮时,入射光振动方向与偏振片透振方向平行;

光强完全消光时,二者相互垂直。

单独一片无法判定它 "原本" 是起偏还是检偏,切换光路角色即可互换功能。

该套旋转判别方法,也是呈欣在器件来料检测环节常用的基础实验手段。

二、交叉偏振(正交偏振)及效果

  1. 定义

将起偏器和检偏器的透振方向相互垂直,就称为交叉偏振(正交偏振);平行放置则为平行偏振。

  1. 光强变化(马吕斯定律)

设起偏器出射光强为 I1,两片透振方向夹角为 θ,透射光强:I = I1 × cos²θ

交叉偏振(θ=90°):cos90°=0,因此 I=0,出现完全消光,视野变黑、无光透过。

平行偏振(θ=0°):cos0°=1,I=I1,光强最大。

  1. 典型现象与应用

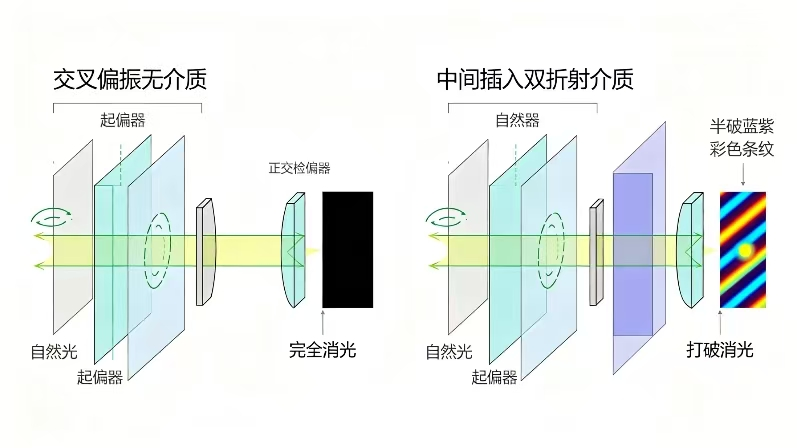

基础现象:自然光→起偏器(出线偏振光)→交叉放置的检偏器,最终无光射出。

插入旋光介质 / 双折射晶体:若在两片正交偏振片中间放入玻片、液晶、塑料应力件等,原本全黑的区域会出现明暗条纹 / 彩色光斑(应力双折射、旋光效应),常用来检测材料内应力、液晶显示、光学实验。

在偏振光路仿真验算时,呈欣光电的技术人员常会搭建这套正交偏振仿真模型,来预判介质引入之后的成像变化。

三、总结

起偏器、检偏器结构相同:前者用来产生线偏振光,后者用来检测偏振态。

交叉偏振 = 两偏振片透振方向垂直,正常情况下完全消光;中间加各向异性介质会打破消光,产生明暗 / 色彩变化。
