实时信号处理产品 · PCIe数据预处理平台
产品概述

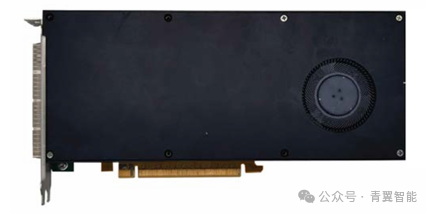

PCIE743是一款基于PCIe x16总线架构的XCVU13P FPGA高性 能信号处理平台。 该产品由AMD公司的Virtex UltraScale+系列FPGA 作为主处 理器，支持1路PCIe Gen3x16主机接口、支持4个QSFP28 100G 光纤接口，板载2组80位大容量DDR4缓存，可以将4路100G光 纤数据进行实时缓存、通过PCIE DMA进行数据传输。
该产品还支持2个FMC扩展接口，可以通过两个FMC接口扩展 不同的子卡实现不同功能的数据前端采集以及处理。
该产品可广泛应用于基于服务器或工作站的雷达与中频信号采集 处理、视频图像采集处理、网络加速计算等场景。
技术指标

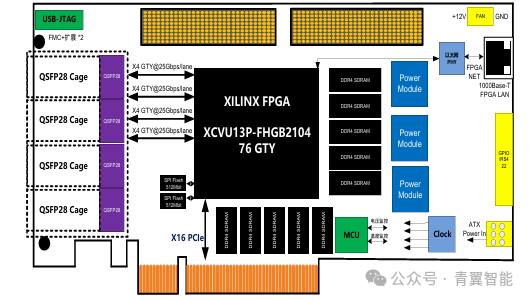

板载FPGA实时处理器：XCVU13P-2FHGB2104I
- 具有逻辑单元：3780K，Total Block RAM：94.5Mbit
- DSP资源：12288个，GTY Transceivers：76个；
FPGA支持2组DDR4 SDRAM大容量缓存
- 每组缓存带宽：，2.4G数据率，数据带宽19.2GByte/s
- 每组缓存容量4GByte，单板总容量8GByte
- 每组支持16位ECC校验
FPGA支持2个FMC扩展接口
- FMC1：FMC接口符合VITA57.1规范； 支持10路GTY，线速率25Gbps/lane； 支持80对LVDS，支持1路IIC接口
- FMC2：FMC+接口符合VITA57.4规范； 支持24路GTY，线速率25Gbps/lane； 支持80对LVDS，支持1路IIC接口
FPGA支持4个QSFP28 100G光纤接口
- 支持100G以太网UDP传输
- 支持Aurora 6466b数据传输协议
FPGA支持1路PCIe Gen3 X16接口
- 支持XDMA/SGDMA，有效带宽≥10GByte/s
- 支持Windows/Linux/麒麟等操作系统；
其它接口性能
- 16路LVTTL GPIO 接口，4路RS422接口
- FPGA支持1路RJ45千兆以太网接口
- FPGA支持USB-JTAG 接口；
- 板载1片MCU进行电压/电流/温度监控
物理与电气特征
- 板卡尺寸：111.5 x 235mm
- 板卡供电：7A max@+12V（±5%，不含给子卡供电）
- 散热方式：风冷散热
- 工作温度：-40°~85°C，存储温度：-55°~125°C
软件支持
硬件底层驱动接口测试程序
- FPGA的DDR4接口测试程序
- FPGA的光纤接口测试程序；
- PCIe总线接口开发DEMO（含驱动程序与上位机）
可根据客户需求提供定制化算法与系统集成
应用范围
- 雷达与中频信号处理
- 软件无线电验证平台
- 图形与图像处理验证平台、网络加速计算
