在探索微观世界的历程中,人类从未止步。自17世纪列文虎克发明光学显微镜,发展到如今纳米级三维成像的激光共聚焦设备,人类观测物质与生命的手段实现巨大变革。本文将解析该显微成像技术的原理、系统组成、应用场景与发展趋势。

文章目录
- 1.什么是激光共聚焦显微镜?
-
- [1.1 从宽场到共聚焦的革命](#1.1 从宽场到共聚焦的革命)
- [1.2 基本定义](#1.2 基本定义)
- [1.3 核心优势对比](#1.3 核心优势对比)
- 2.系统构成与工作原理
-
- [2.1 五大核心模块](#2.1 五大核心模块)
- [2.2 工作流程](#2.2 工作流程)
- [2.3 点扩散函数(PSF)](#2.3 点扩散函数(PSF))
- 3.针孔、分辨率与光学切片
-
- [3.1 针孔大小:用"艾里单位(AU)"衡量](#3.1 针孔大小:用"艾里单位(AU)"衡量)
- [3.2 针孔大小怎么调?](#3.2 针孔大小怎么调?)
- [3.3 注意事项](#3.3 注意事项)
- [3.4 分辨率到底有多好?](#3.4 分辨率到底有多好?)
- [3.5 Nyquist采样:别让好镜头白花钱](#3.5 Nyquist采样:别让好镜头白花钱)
- 4.工作模式与技术分类
-
- [4.1 三大工作模式](#4.1 三大工作模式)
- [4.2 四种技术类型](#4.2 四种技术类型)
- [4.3 与白光干涉仪的区别](#4.3 与白光干涉仪的区别)
- 5.转盘共聚焦与双光子技术
-
- [5.1 转盘共聚焦:活细胞的利器](#5.1 转盘共聚焦:活细胞的利器)
- [5.2 双光子显微镜:深层成像的利器](#5.2 双光子显微镜:深层成像的利器)
- 6.Z-stack三维成像
-
- [6.1 采集流程](#6.1 采集流程)
- [6.2 三维可视化方式](#6.2 三维可视化方式)
- 7.革命性应用领域
-
- [7.1 核心应用](#7.1 核心应用)
- [7.2 应用领域分布](#7.2 应用领域分布)
- 8.工业检测应用
- 9.挑战、前沿与主要厂商
-
- [9.1 当前的技术挑战](#9.1 当前的技术挑战)
- [9.2 前沿发展方向](#9.2 前沿发展方向)
- [9.3 主要厂商](#9.3 主要厂商)
- 10.结语
1.什么是激光共聚焦显微镜?
1.1 从宽场到共聚焦的革命
传统宽场荧光显微镜以高效的全视场采集模式观测样品,但面对复杂样品时,其固有局限性就会凸显:非焦平面的发射光子会干扰焦平面上的图像,严重降低图像的对比度和信噪比,使精细结构被淹没在"衍射迷雾"中。
简单来说,传统显微镜拍照时,不只是你想看的那一层在发光,它上面下面的东西也跟着发光,全都混在一起,就像隔着毛玻璃看东西,糊成一片。

为突破这一"焦外模糊"限制,前辈们提出了共聚焦技术,其核心是在光路中加一个小孔(针孔),只让"对焦"的那一层光通过,其余统统挡住,就像给显微镜装上了"聚焦滤镜"。
1.2 基本定义

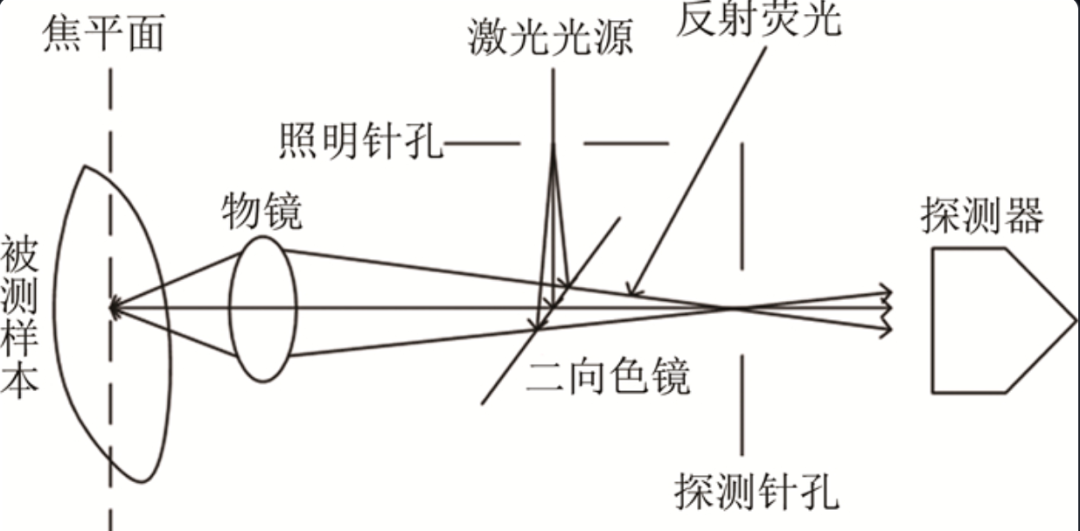

激光共聚焦显微镜(简称CLSM)是一种以激光为光源、基于共轭焦平面原理进行逐点扫描成像的高分辨率光学显微技术。CLSM通过在光路中引入共轭针孔,有效滤除非焦平面的杂散光,从而获得高对比度、高分辨率的光学切片图像。
"共聚焦"就是照明点和检测点"共用"一个焦平面------只有焦平面上的光才能通过针孔被检测到,其他层的光被挡住了。
1.3 核心优势对比
| 特性 | 传统宽场显微镜 | 激光共聚焦显微镜 |
|---|---|---|
| 照明方式 | 全场照明 | 激光点扫描 |
| 横向分辨率 | ~250nm | ~150nm |
| 轴向分辨率 | ~800nm | ~390nm |
| 光学切片 | 无 | 有(0.5~5μm可调) |
| 三维成像 | 需反卷积 | 原生Z-stack重建 |
| 对比度 | 低(焦外光干扰) | 高(针孔滤波) |
| 成像深度 | <50μm | 100~300 μm |

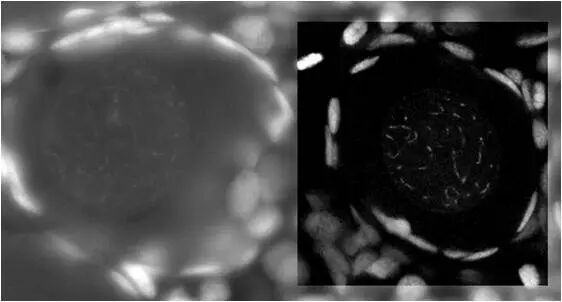

上图:左为宽场成像,右为共聚焦成像,共聚焦显著消除了焦外模糊。
2.系统构成与工作原理

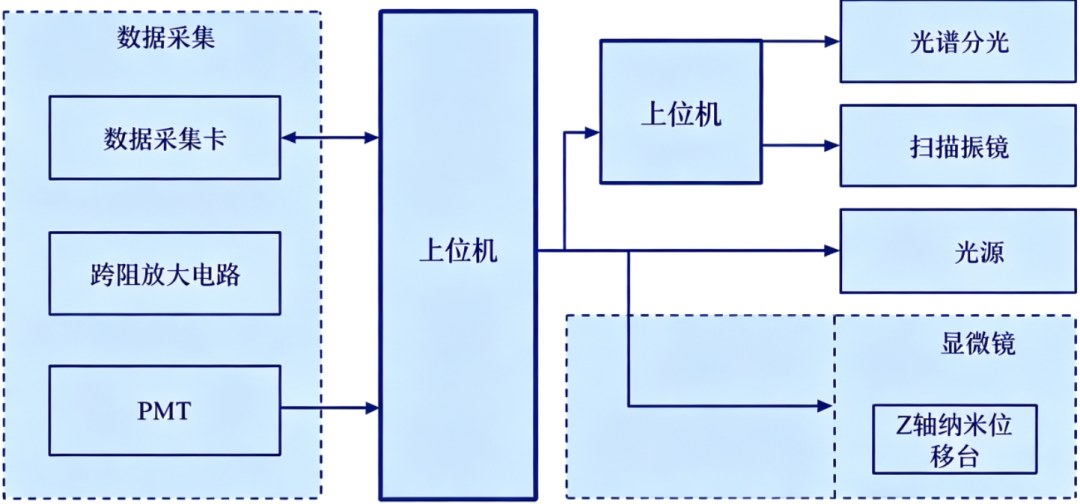

激光共聚焦显微镜由五大核心模块协同工作,每个模块都不可或缺。

2.1 五大核心模块
模块一:激光光源

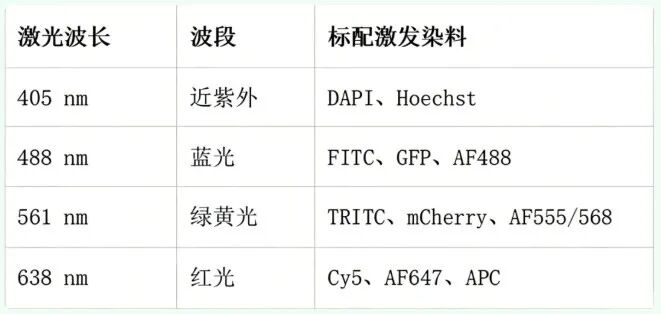

激光器是共聚焦的"灯泡",具有颜色纯、亮度高、方向性好的特点。常用多个波长的激光器组合工作:

多通道成像时需注意光谱串扰 ------不同染料的光谱可能重叠导致信号"串门"。现代共聚焦的光谱成像+线性解混功能可有效分离这些信号。

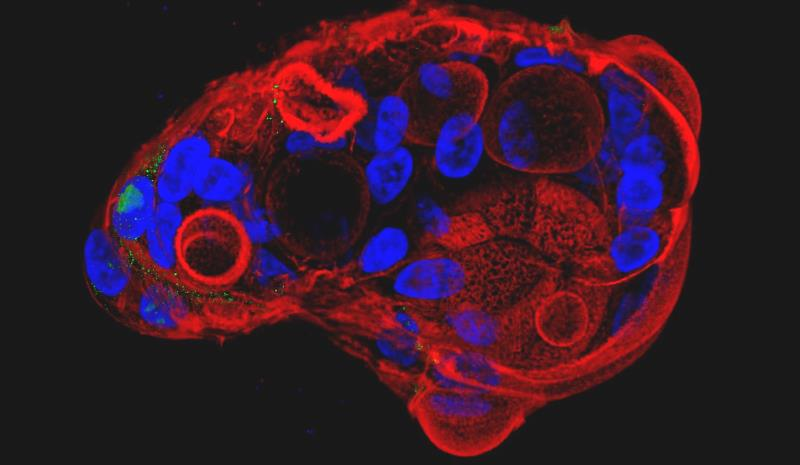

多色荧光成像:不同波长的激光激发不同荧光标记物,对应不同细胞结构
模块二:扫描系统
- 高速振镜控制激光在样品上逐点、逐行扫描(像扫描仪一样)
- Z轴精密控制通过步进电机或压电陶瓷逐层改变焦平面
- 典型速度:512×512约2-3 fps,高速共振振镜可达32fps
模块三:光学系统
核心三件套:
- 物镜:将激光聚焦为极小光斑,常用10×~100×,油浸物镜分辨率最高
- 二向色镜:像"交通指挥员",反射激发光进入样品,放行荧光去往探测器
- 共聚焦针孔:共聚焦的灵魂,挡住不需要的离焦光

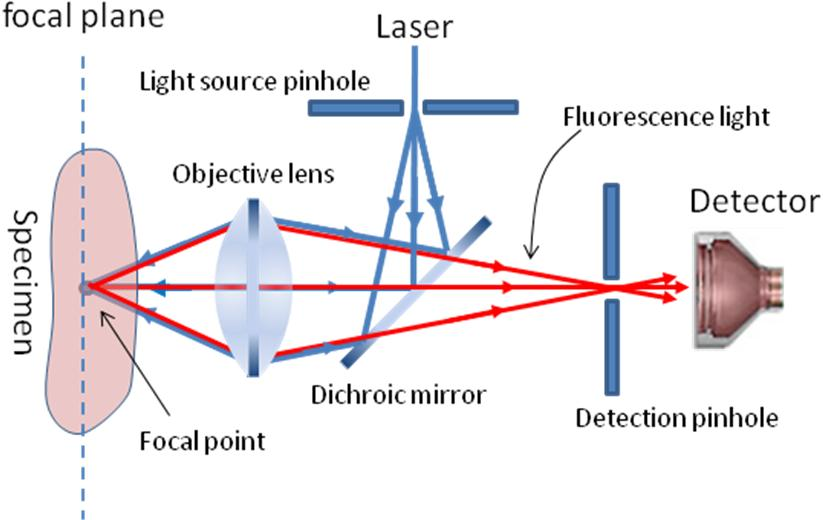

完整光路:激光→二向色镜→物镜→样品→荧光→针孔→探测器
模块四:信号检测
光电倍增管(PMT)或混合探测器(HyD)将荧光信号转为电信号。多通道配置可同时检测不同颜色的荧光。
模块五:计算机控制
控制全系统运行,完成数据采集、图像重建和三维分析。
2.2 工作流程

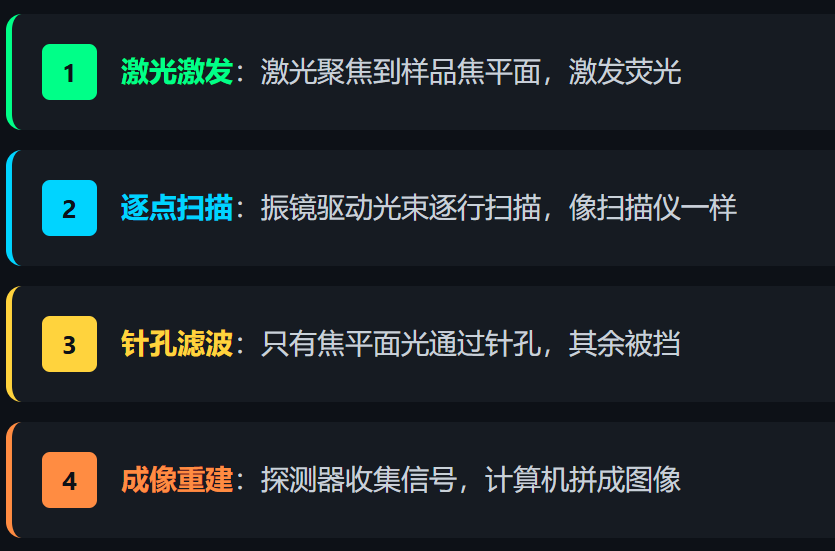

简单四步:

- 激光激发 → 激光聚焦到样品焦平面,激发荧光
- 逐点扫描 → 振镜驱动光束逐行扫描,像阅读文字一样从左到右
- 针孔滤波 → 只有焦平面的光通过针孔,其余被挡住
- 成像重建 → 探测器收集信号,计算机拼成完整图像;改变Z轴获取多层切片,重建三维

过逐层改变焦平面,获取不同深度的光学切片,最终重建三维结构
2.3 点扩散函数(PSF)
PSF描述光学系统对"一个点"的成像效果。因为衍射,一个理想点光源不会成像为一个点,而是一个三维光斑。
- 宽场PSF:沿Z轴延伸很长 → 焦外信号干扰严重
- 共聚焦PSF:在Z轴压缩变窄 → 光学切片的来源
共聚焦PSF = 激发PSF × 发射PSF ⊗ 针孔函数。两个PSF相乘使得共聚焦PSF比宽场更小,横向分辨率提升约1.4倍。
3.针孔、分辨率与光学切片
针孔是共聚焦显微镜最核心的元件。它有多大?用什么单位衡量?对成像有什么影响?这是使用共聚焦时最需要理解的问题。
3.1 针孔大小:用"艾里单位(AU)"衡量

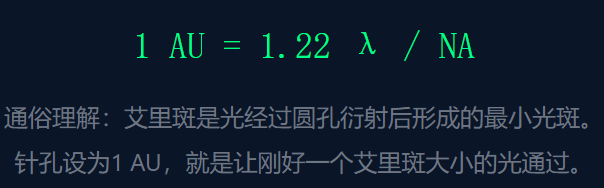

针孔大小以Airy Unit(AU)为单位。1AU就是一个艾里斑的直径:

通俗理解:艾里斑是光经过圆孔衍射后形成的最小光斑。针孔设为1 AU,就是让刚好一个艾里斑大小的光通过------正好够焦平面的信号光通过,又刚好挡住大部分离焦光。
3.2 针孔大小怎么调?
针孔大小本质上是一个分辨率 vs 亮度的选择:
| 针孔设置 | 效果 | 通俗比喻 |
|---|---|---|
| 过小(0.1AU) | 理论分辨率最高,但信号极弱,噪点满天飞 | 窗户开太窄,进光太少 |
| 0.5-1AU(推荐) | 分辨率和亮度最佳平衡 | 恰到好处的窗户 |
| 过大(>3AU) | 失去共聚焦效果,变成"高级宽场" | 窗户开太大,什么光都进来了 |

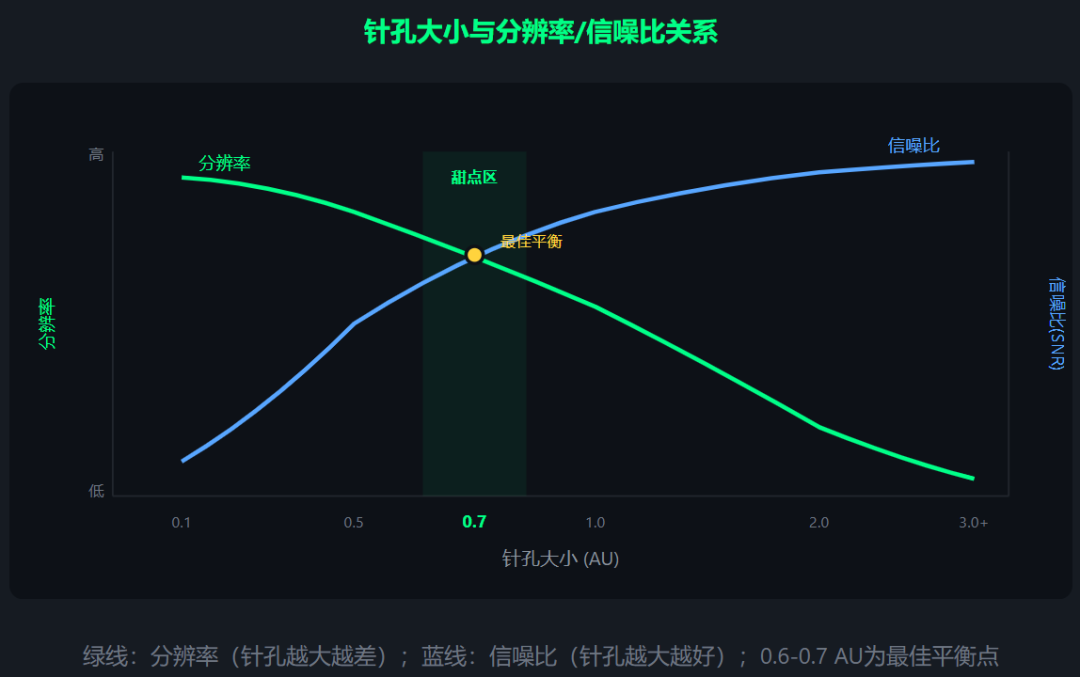

研究发现,0.6-0.7AU是一个"平衡点":分辨率比1AU提升5-6%,亮度损失不大。如果荧光信号充足,可以优先试试这个设置。
3.3 注意事项

-
换物镜后需重新调整针孔(现代仪器会自动适配)
-
不同品牌不要直接比较针孔物理直径(mm),要看AU值才有意义
-
多通道成像时,不同颜色的1AU物理尺寸不同,通常统一设置以匹配最长波长通道

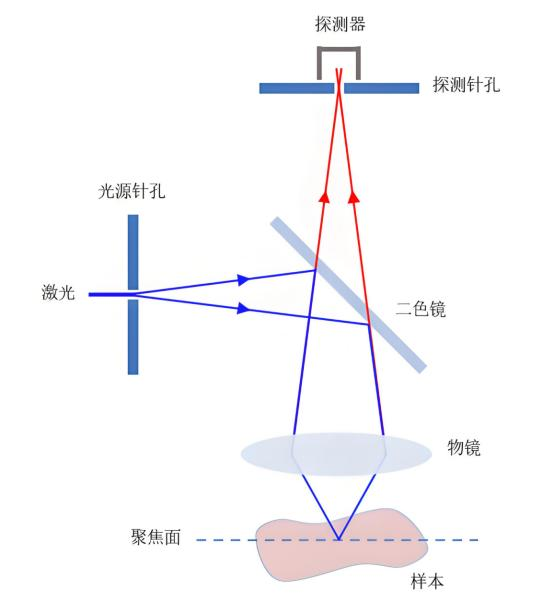

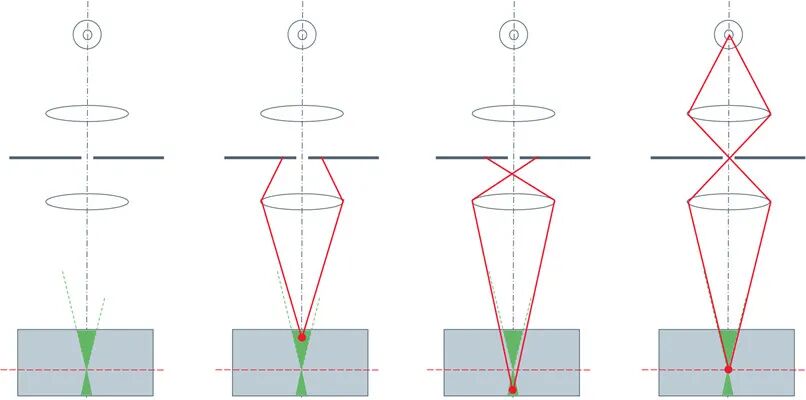

针孔滤波原理:焦平面信号光准确通过针孔,离焦光在针孔平面形成弥散斑被阻挡。
3.4 分辨率到底有多好?

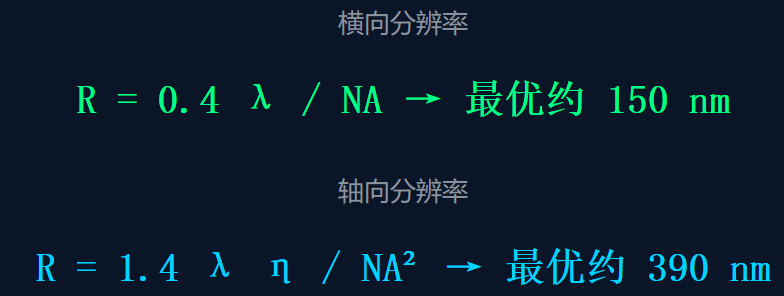

共聚焦的理论分辨率:

- 横向(XY平面):0.4λ/NA → 最优条件下约150 nm
- 轴向(Z方向):1.4λη / NA² → 最优条件下约390 nm
与宽场对比,横向和轴向都提升了约1.4倍。
实际分辨率还会受这些因素影响:
- 信噪比(SNR):信号越弱,有效分辨率越差
- 光学像差:球差、色差等
- 样品折射率不均匀
3.5 Nyquist采样:别让好镜头白花钱
有了好的光学分辨率,采样密度也得跟上------像素尺寸应小于光学分辨率的一半(Nyquist定理)。
- 横向分辨率200nm → 像素尺寸应≤100 nm
- 轴向分辨率0.6μm → Z-stack步长应≤0.3 μm
欠采样会丢失细节,过采样则浪费时间并增加光漂白。
4.工作模式与技术分类
4.1 三大工作模式

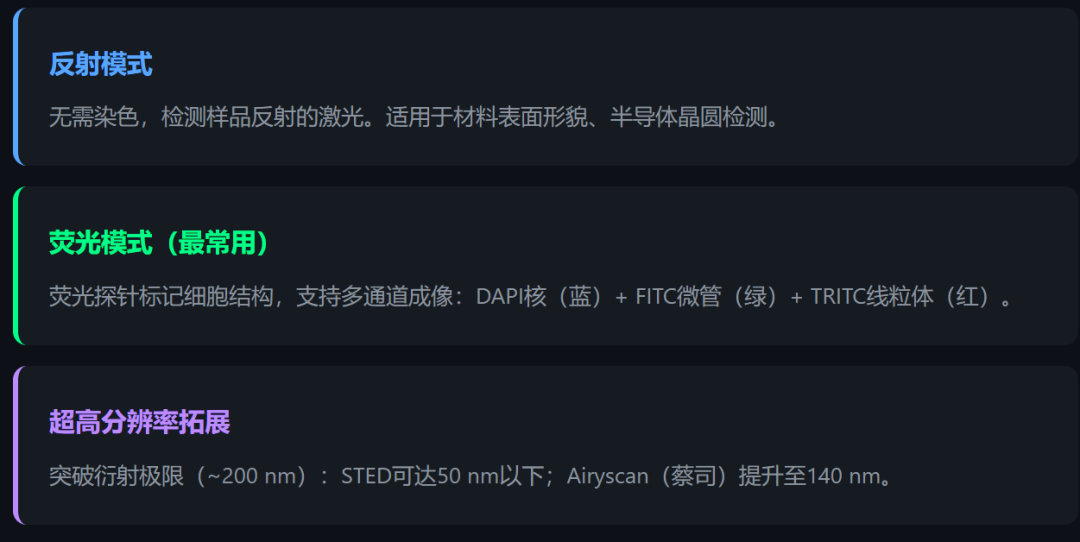

4.2 四种技术类型
| 类型 | 速度 | 分辨率 | 适用场景 |
|---|---|---|---|
| 点扫描LSCM | 慢(秒级) | 最高 | 固定样品高分辨 |
| 转盘SDCM | 极快(100+fps) | 略低 | 活细胞动态观察 |
| 狭缝扫描 | 快 | 较低 | 快速筛选 |
| 混合Swept Field | 灵活 | 中等 | 多用途 |
4.3 与白光干涉仪的区别
| 对比项 | 白光干涉仪 | 共聚焦显微镜 |
|---|---|---|
| 垂直分辨率 | 0.1nm级(极高) | 10nm以上 |
| 横向分辨率 | 微米级 | ~200 nm(更优) |
| 样品要求 | 仅超光滑表面 | 不透明、高粗糙度均可 |
| 核心优势 | 超光滑表面纳米级测量 | 复杂结构高分辨三维成像 |
5.转盘共聚焦与双光子技术
5.1 转盘共聚焦:活细胞的利器

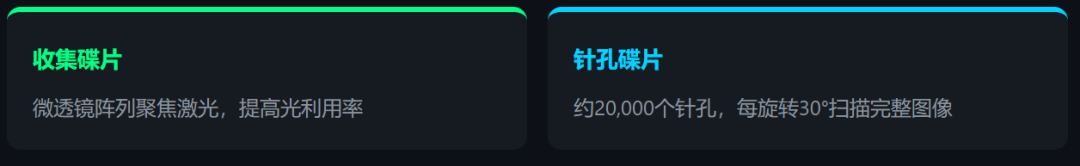

转盘共聚焦用旋转的针孔盘代替振镜,实现高速扫描。核心技术是Yokogawa(横河电机)双碟片专利:

- 收集碟片:微透镜阵列聚焦激光,提高光利用率
- 针孔碟片:约20000个针孔,每旋转30°扫描完整图像

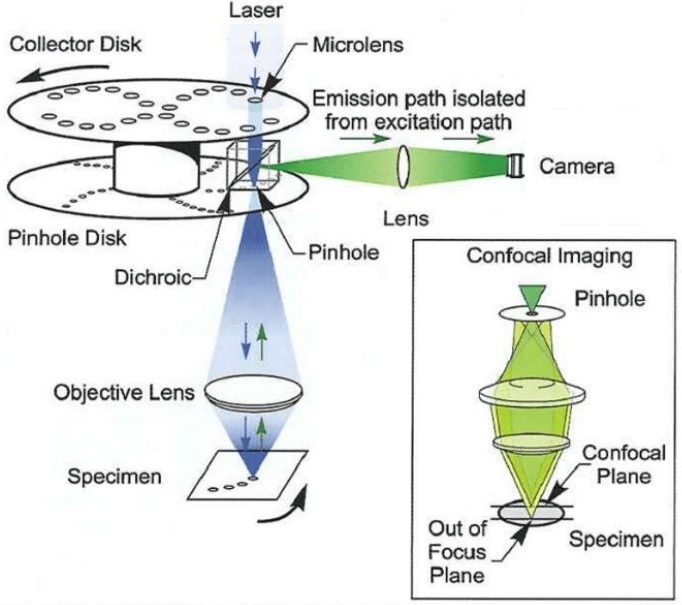

Yokogawa双碟片转盘原理
| 型号 | 转速 | 最高帧率 |
|---|---|---|
| CSU-X1 | 10,000rpm | 2,000fps |
| CSU-W1 | 4,000rpm | 200fps |
转盘 vs 点扫描:
- 峰值照明强度低数千倍 → 光漂白/光毒性显著降低
- 用CCD/sCMOS相机(量子效率80-95%)代替PMT(~45%)
- 缺点:相邻针孔有少量串扰,针孔大小固定
5.2 双光子显微镜:深层成像的利器
双光子的原理:荧光分子在极高光子密度下同时吸收2个长波长(近红外)光子,能量叠加后激发荧光。
核心优势:激发只发生在焦点处(只有焦点光子密度足够高),所以不需要针孔就能实现光学切片。
| 对比 | 单光子共聚焦 | 双光子 |
|---|---|---|
| 激发波长 | 可见光 | 近红外(700-1300nm) |
| 穿透深度 | ≤300μm | 500μm-1mm |
| 光损伤 | 整个光锥都有 | 仅焦点处 |
| 适用场景 | 常规高分辨 | 厚组织、活体深层 |
双光子四大优势:
1.近红外光散射少,穿透更深
2.光漂白/毒性仅限于焦点
3.长波长对细胞毒性小
4.荧光收集效率更高(无针孔挡光)
适合:厚标本成像、活细胞长时间观察、活体大脑成像、定点光漂白实验。
6.Z-stack三维成像
共聚焦最强大的功能之一:通过采集不同焦平面的图像序列,重建三维结构。
6.1 采集流程
1. 设置Z轴起止位置(确定成像深度)
2. 设置Z步长(通常为轴向分辨率的一半)
3. 逐层采集
4. 计算机三维重建

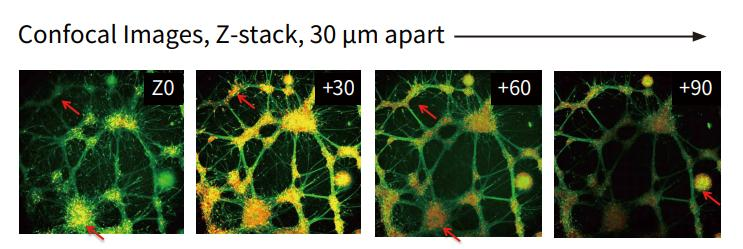

Z-stack序列:从Z0到Z+90 μm,每隔30μm一张光学切片

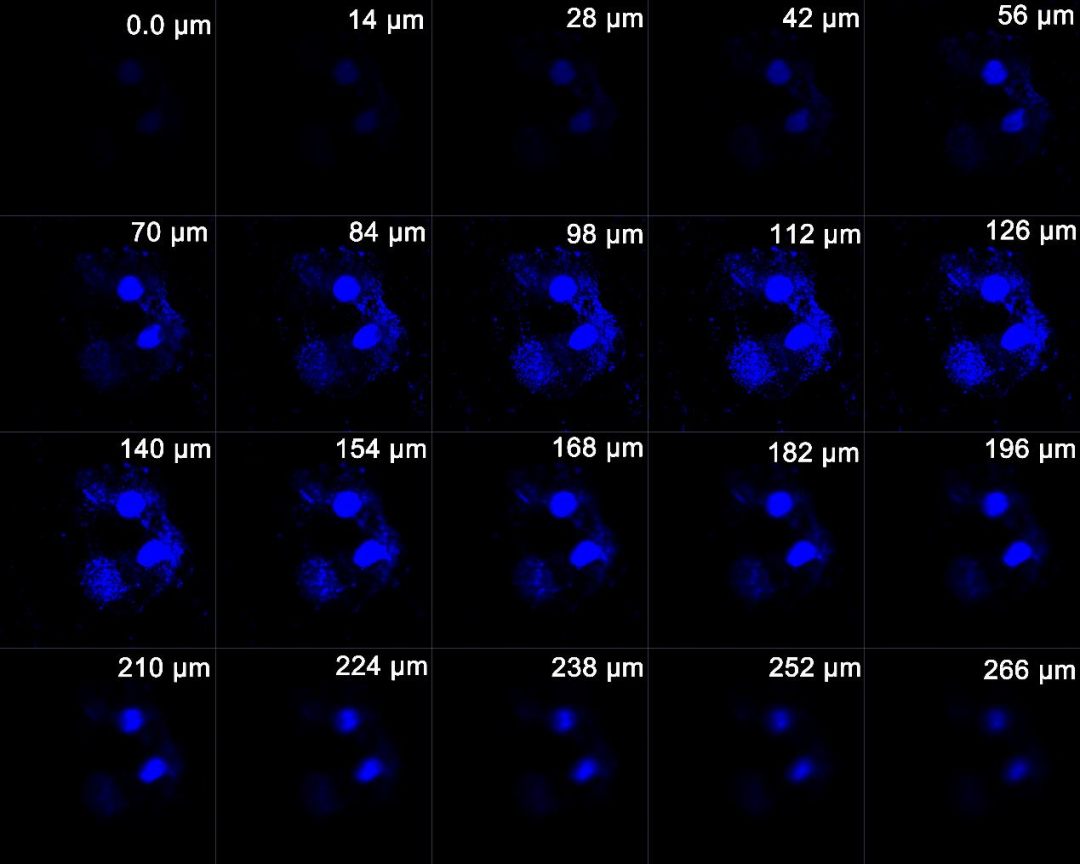

20层Z-stack(0-266μm),展示深层光学切片能力

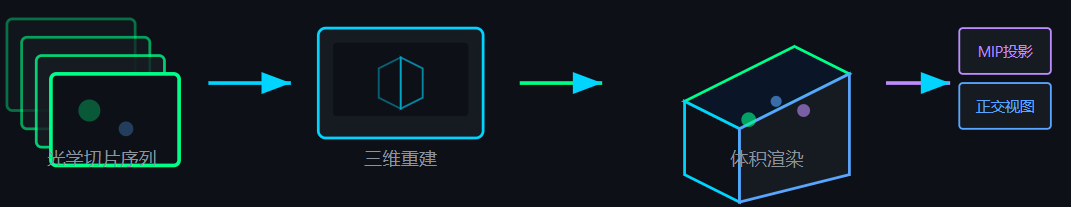

逐层采集 → 三维重建 → 体积渲染 → MIP投影/正交视图
6.2 三维可视化方式
- 最大强度投影(MIP):取每层最亮像素投影,最常用
- 体绘制:三维体积渲染,可旋转观察
- 正交视图:同时显示XY、XZ、YZ三个截面
- 表面渲染:基于阈值提取表面

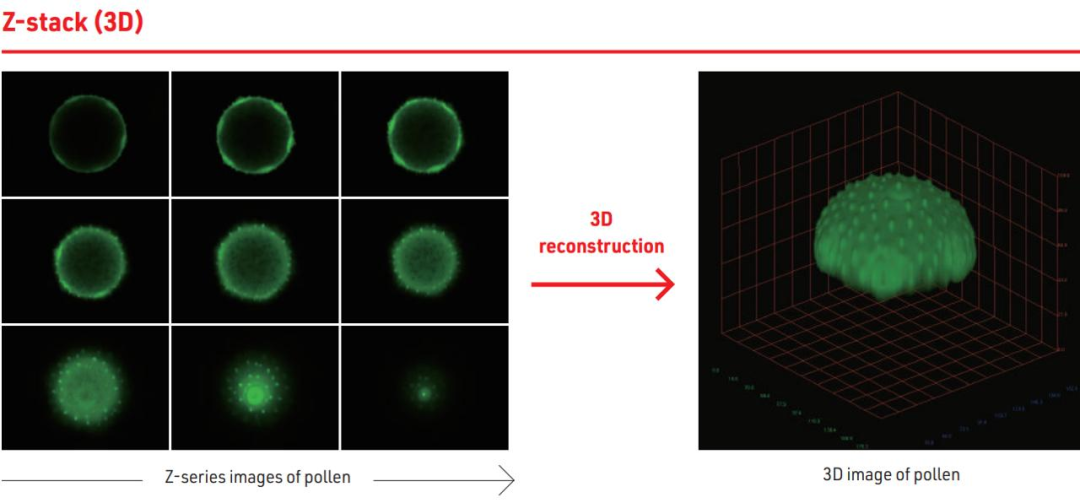

花粉粒Z-stack三维重建:从光学切片到三维体积渲染

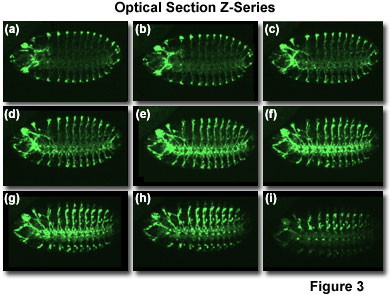

绿色荧光生物幼体9层光学切片,展示逐层成像能力
7.革命性应用领域
共聚焦技术将光学显微镜推进到了前所未有的高度,应用覆盖多个领域。

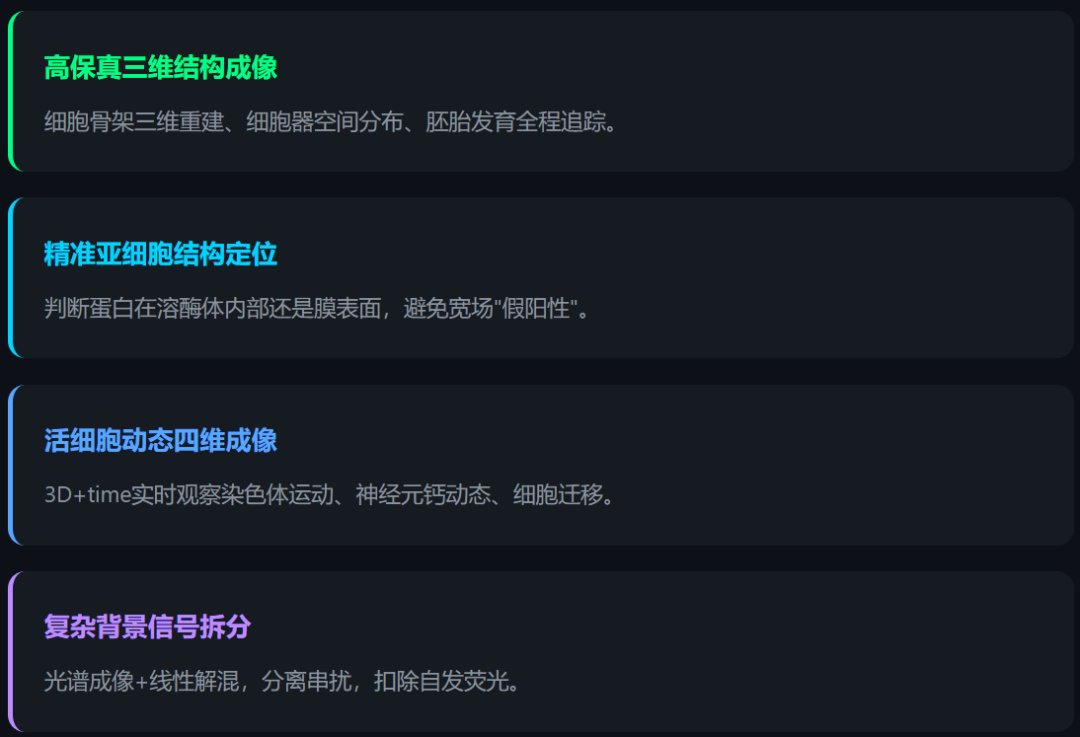

7.1 核心应用

- 高保真三维成像:细胞骨架、细胞器、胚胎发育的全程三维追踪
- 精准亚细胞定位:判断蛋白在溶酶体内部还是膜表面(宽场容易产生"假阳性")
- 活细胞四维成像:3D+time,实时观察染色体运动、钙动态、细胞迁移
- 复杂背景信号拆分:光谱成像+线性解混,分离串扰,扣除自发荧光

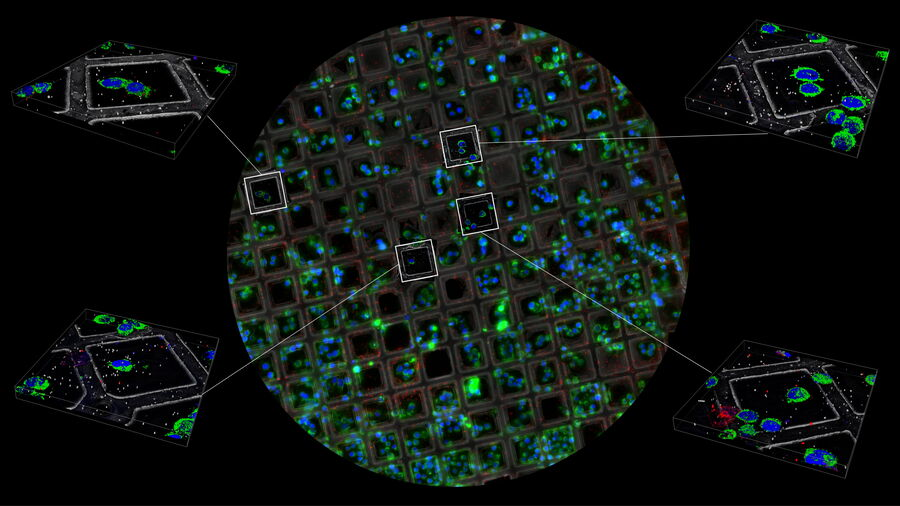

共聚焦显微成像与3D放大细节面板:展示亚细胞结构的精细三维形态
7.2 应用领域分布
| 领域 | 占比 | 典型应用 |
|---|---|---|
| 生物医学 | ~60% | 细胞骨架、蛋白定位、神经科学、发育生物学 |
| 临床医学 | ~15% | 病理诊断、皮肤成像、眼科、内镜共聚焦 |
| 材料科学 | ~15% | 表面形貌、薄膜、微裂纹、纳米材料 |
| 工业检测 | ~10% | 间隙面差、焊缝、半导体、BGA焊点 |
8.工业检测应用
除了生物医学,共聚焦显微镜在工业领域也大有作为。
主要应用场景
- 半导体:晶圆缺陷检测、BGA焊点三维测量、MEMS器件形貌
- 汽车制造:装配间隙面差检测、焊缝质量评估
- 材料检测:薄膜厚度非破坏测量、微裂纹识别
- 精密制造:表面粗糙度、台阶高度测量
共聚焦与白光干涉仪在工业检测中各有所长:共聚焦横向分辨率高、适应不透明样品;白光干涉仪垂直分辨率极高、适合超光滑表面。实际中常常互补使用。

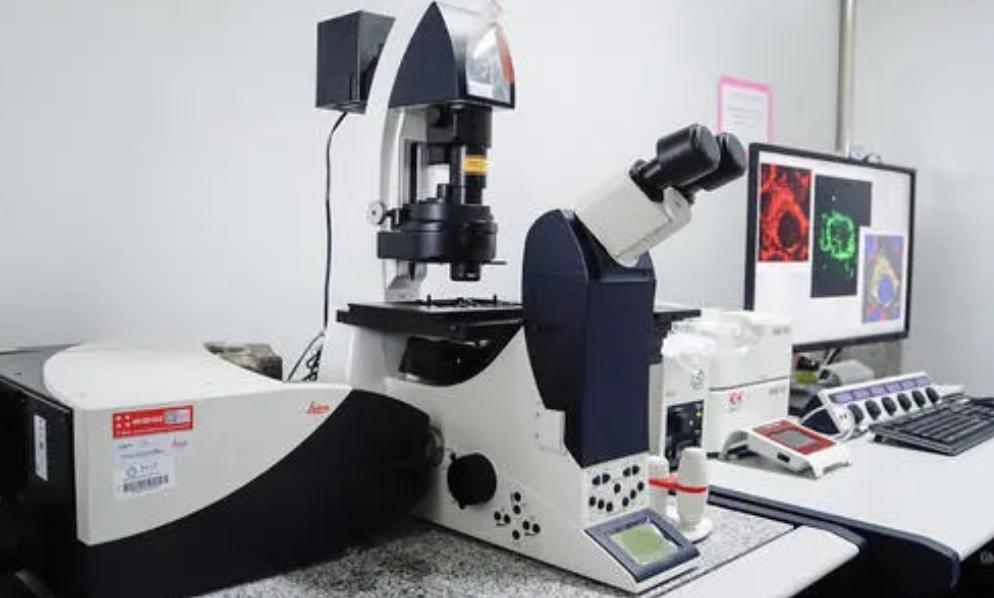

徕卡倒置共聚焦microscope工作站,适用于细胞生物学和材料科学研究

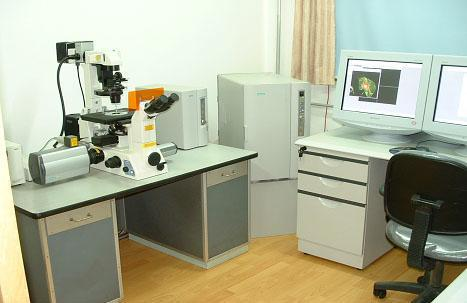

实验室中的共聚焦显微镜系统
9.挑战、前沿与主要厂商

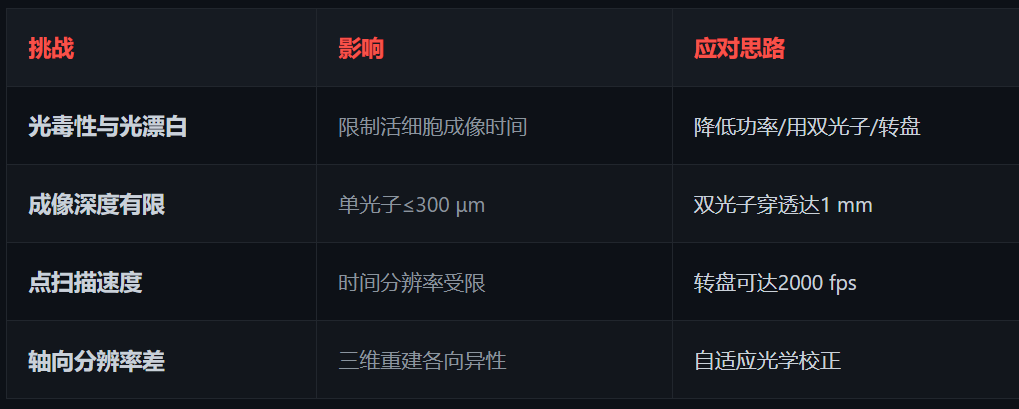

9.1 当前的技术挑战

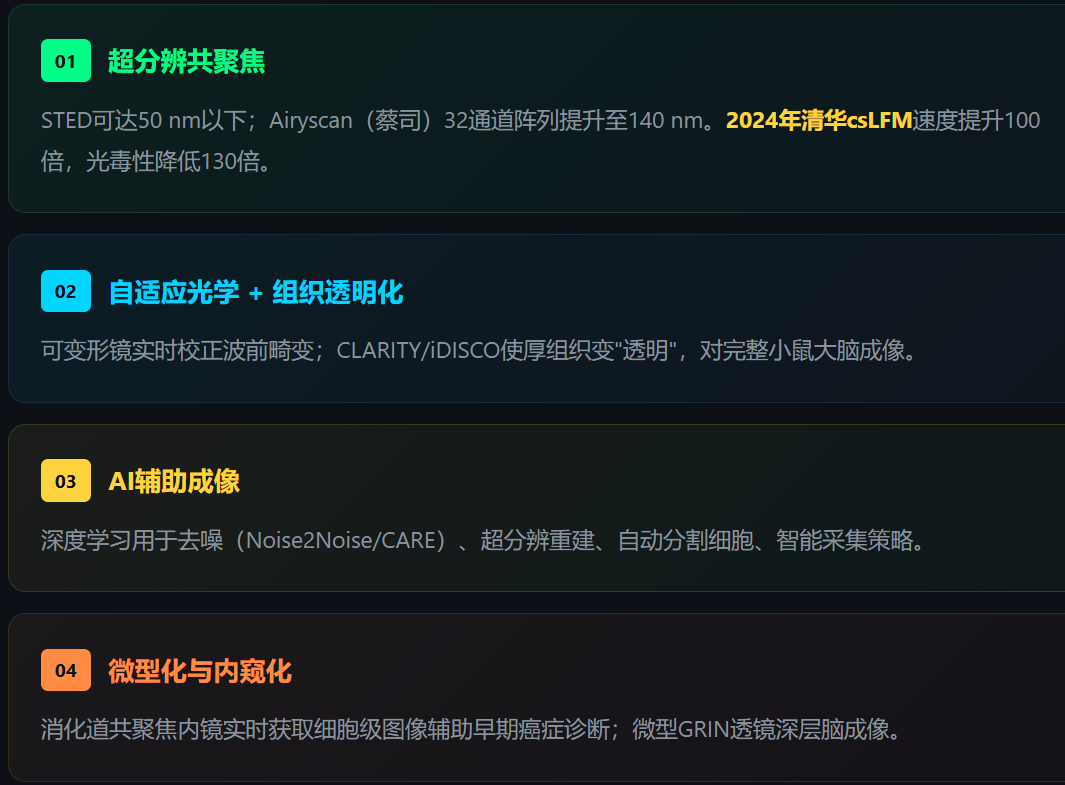

9.2 前沿发展方向

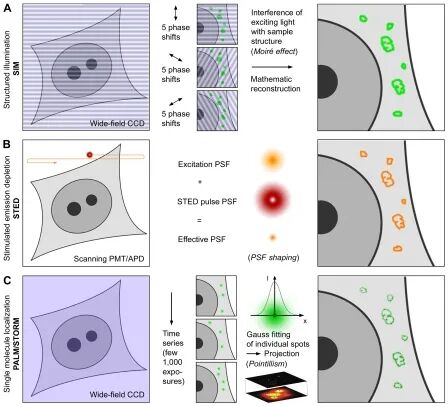

超分辨成像技术对比
9.3 主要厂商
| 厂商 | 国家 | 代表产品 | 核心特点 |
|---|---|---|---|
| 蔡司Zeiss | 德国 | LSM 900/980 | Airyscan 2超分辨 |
| 徕卡Leica | 德国 | STELLARIS 5/8 | 白光激光,HyD探测器 |
| 奥林巴斯 Olympus | 日本 | FV4000 | TruSpectral光谱检测 |
| 尼康Nikon | 日本 | AX R | 大视野高速共振扫描 |
| 横河Yokogawa | 日本 | CSU-W1 SoRa | 转盘共聚焦标杆 |
| 舜宇 SOPTOP | 中国 | CLSM610 | 国产高性价比 |
10.结语
从1957年至今,激光共聚焦显微镜走过了近70年的历程。它不仅是一种观察工具,更是连接宏观与微观世界的桥梁------让我们得以在亚细胞尺度上观察生命的律动,在纳米精度上解析材料的结构。针孔虽小,却为我们打开了一扇通往三维微观世界的大门。
随着超分辨、人工智能、组织透明化、内窥化等技术的不断突破,激光共聚焦显微镜必将在更多领域发挥重要作用。微观世界的探索,远未到达终点。
