产线上真正棘手的，常常是缺陷看得见、尺寸量不准。要问微纳结构 的台阶高度 、凹槽深度、轮廓测量 怎么做，二维图像就答不上来。接触式探针能给数值，软质表面却怕划伤。非接触式测量 更合适，3D共聚焦显微镜用得最多。
普通显微镜的短板在景深。NA 越大，景深按平方反比收窄，常只剩亚微米量级。表面一有起伏，同一幅图必然一部分清晰、一部分发虚。拼不出表面形貌 与轮廓测量。
共聚焦三维成像 用光学切片取不同 Z 的清晰层，再由聚焦位置反推每点高度，拼出表面形貌 。光学轮廓 与轮廓测量的依据由此从二维变三维。
激光共聚焦显微镜的核心原理

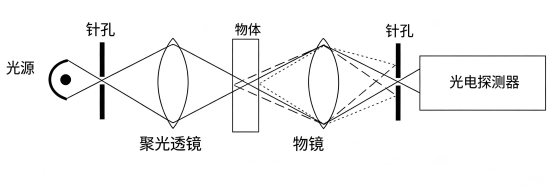

共焦显微镜设计
共焦，指照明端与探测端共用一个焦点。光源经共聚焦针孔 成衍射受限光点，返回光再成像到探测针孔，两者共轭。焦外光是弥散斑，被挡在门外，轴向分辨力也上来。共聚焦三维成像靠 Z 向逐层推进，每层只记录焦面那一薄层。扫完序列，每条沿 Z 的响应曲线峰值即该点高度。
共聚焦的名声来自荧光成像，工业显微镜 在现场更常用反射模式：换成半反射分光片接收散射光，金属、硅片的表面形貌 、表面粗糙度 与光学轮廓都能测。
分辨率与关键参数影响结果

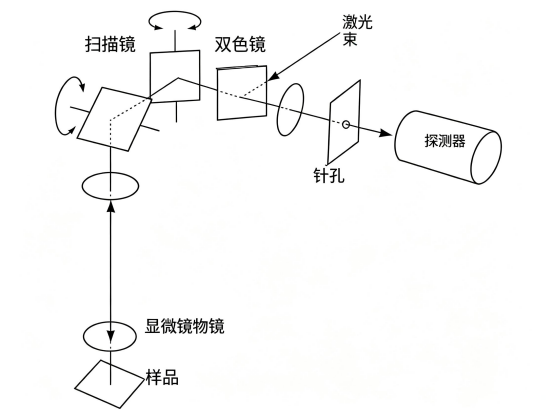

使用两个振镜来扫描物体。镜驱动装置由计算机控制，可扫描单条直线或矩形图案
共聚焦显微镜 的分辨率取决于波长 λ、物镜 NA 和针孔条件：衍射给出的横向尺度大致在 λ/(2NA) 量级，共焦两端各加一道孔径，比普通显微镜再提升约 1.4 倍。微结构测量就卡在这一步。
60×、NA 1.4 物镜配 488 nm 光源，共聚焦针孔取最小直径时，理论横向分辨约 0.18 µm、轴向约 0.6 µm；实测通常差一些，横向 0.2～0.3 µm，轴向约 0.7 µm。差距主要来自像差、散射和信噪比。
针孔直径开到 1600 µm 时接近普通显微镜，离焦信息几乎全进探测器；收到 40 µm 的最优值，层次清楚得多。收得太小，光通量掉得厉害，弱信号样品测不动。
工业三维检测完成扫描
共焦显微镜 构成
共聚焦三维成像 与三维表面测量都是逐点构建的，要成图就得扫：扫激光束、移载物台、转针孔盘。

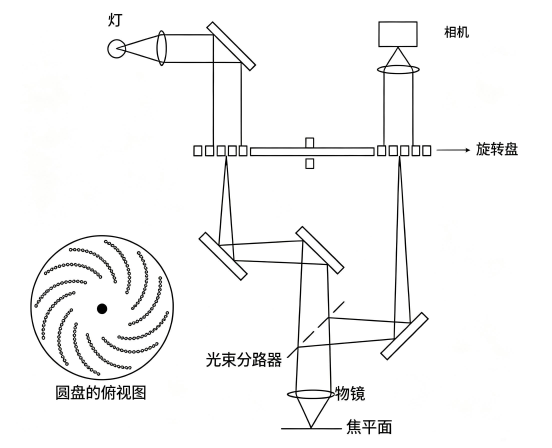

扫激光束最常见：振镜让光点按矩形轨迹偏转，成像一秒以内。代价在物镜------光束偏离光轴，平场与色差都要校正到位。移载物台相反，靠 X-Y 位移铺场，光路在轴上。针孔盘按阿基米德螺旋排孔，扫得快；盘面一振就出条纹。
非接触式测量选哪种扫描，先看测量面积。小面积高精度，振镜扫描顺手；大工件，载物台拼接更现实。
三维共焦技术适用工业场景
Z 向扫完，共聚焦三维成像 给出三维表面测量 的高度矩阵。微结构测量 要的台阶高度 、凹槽深度、光学轮廓 测量都能算出来，也能按 ISO 25178 给出 Sa、Sq 这类表面粗糙度参数。
3D共聚焦显微镜 在半导体、精密光学、微纳结构 和金属加工用得最多。芯片的台阶高度 与缺陷、微结构测量 的深宽比、光学轮廓 上的塌边毛刺，都在覆盖范围内。二维图只说"这里有东西"，三维表面测量能给出它高出多少。
选择工业三维共聚焦显微镜
工业显微镜 选型容易被放大倍率带偏，能测什么取决于分辨率、视场和 Z 向精度。微结构测量 与微纳结构三维测量方法 怎么选？先看横向与轴向分辨能力，样品大看视场和平台行程，表面粗糙度 、表面形貌 与轮廓测量重点看 Z 向精度与重复性。
作为非接触式测量 的一种，3D共聚焦显微镜 的定位不在把像放大，而在把轮廓测量 、微结构测量 、表面粗糙度 与表面形貌换算成可复核的数值。
它做的事很朴素：用共聚焦针孔 把焦点以外的光挡在门外，用扫描找出每个点的高度，再把这些高度组织成表面形貌 图，供轮廓测量调用。
半导体、精密光学和微纳结构 制造中，3D共聚焦显微镜 把微结构测量 、表面形貌 与轮廓测量 落成数值：台阶高度、凹槽深度、结构尺寸，能追溯也能复核。选型先确认量值需求。

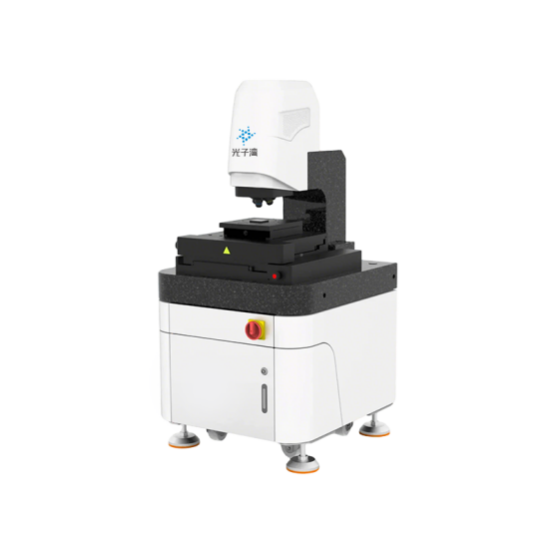

光子湾3D共聚焦显微镜
光子湾3D共聚焦显微镜 是一款用于对各种精密器件及材料表面，可应对多样化测量场景，符合ISO25178标准测量，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。
光子湾3D共聚焦显微镜
- 超宽视野范围，高精细彩色图像观察
- 提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术
- 采用针孔共聚焦光学系统，高稳定性结构设计
- 提供调整位置、纠正、滤波、提取四大模块的数据处理功能
光子湾共聚焦显微镜以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析的精准把控，成为推动多领域技术升级的重要光学测量工具。
