汽车零部件行业的装配动画实践：从二维图纸到三维可视化

在汽车零部件制造行业，产品结构复杂、零部件数量多、装配精度要求高，是典型特征。以变速箱总成为例，一台变速箱涉及齿轮、轴系、壳体、密封件、紧固件等上千个零件，装配顺序错一个步骤，可能导致整机返工甚至批次报废。在这种行业背景下，3D装配动画正在从"锦上添花"变成"生产刚需"。

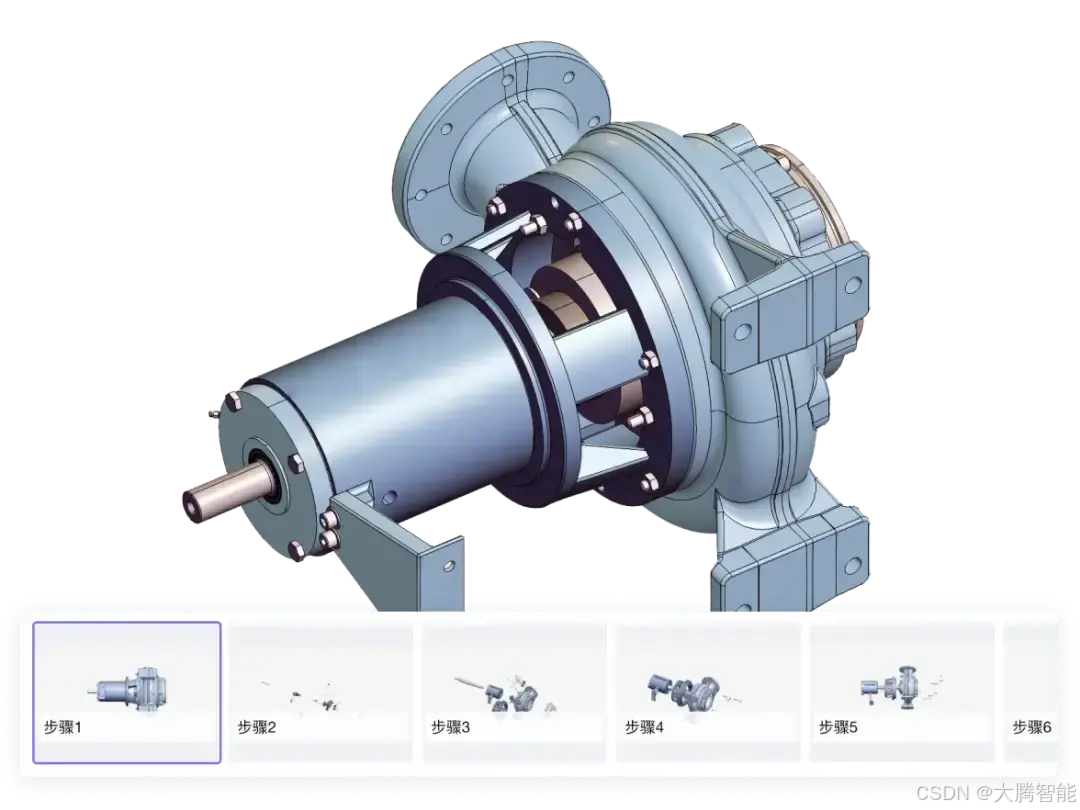

从工程表达角度来看，3D装配动画是基于三维CAD模型，将零部件按照真实装配顺序进行拆解、移动与重组，从而形成可视化动态过程的一种表达方式。

它的核心作用不是展示效果，而是表达装配逻辑、呈现操作步骤、还原真实装配过程。相比二维图纸，3D装配动画具有更强的空间表达能力，能够减少理解偏差。

装配动画的价值不在于展示效果，而在于降低理解成本与沟通成本。在汽车零部件行业，应用场景主要集中在四类。

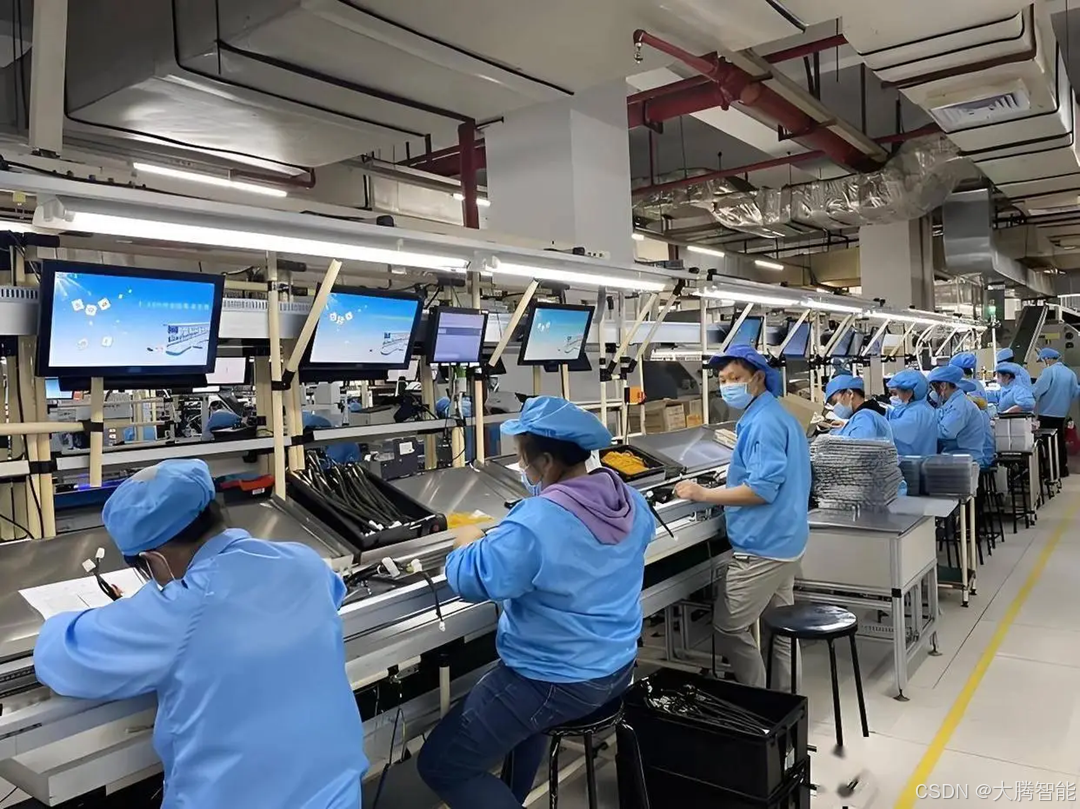

在变速箱装配工位，工人通过工控屏查看三维装配动画，每一步装什么零件、用什么工具、拧紧力矩是多少，动画演示得清清楚楚。相比翻阅厚厚的纸质工艺手册，理解成本大幅降低。

汽车零部件行业订单波动大，旺季需要快速补充产线人员。三维装配动画让新员工不需要"看懂图纸"就能"看懂操作"，培训周期明显缩短。

变速箱壳体设计变更后，工艺人员需要快速评估装配可行性。三维装配动画让设计、工艺、生产各方在同一个模型上讨论问题，装配干涉、操作空间不足等问题在动画中直接暴露。

变速箱在客户现场出现故障时，维修人员通过拆解动画快速理解内部结构和拆装顺序，不需要等工程师出差指导。

在工程实践中，装配动画制作流程通常不是单一操作，而是一个基于模型逻辑的分步骤过程。

在实际应用中，装配动画制作仍依赖CAD软件或第三方工具的手工方式完成，包括模型拆解、运动路径设置与时间轴调整等。这种方式在简单项目中尚可使用，但在变速箱这类产品结构复杂或设计频繁变更的场景下，往往会暴露出维护成本高、重复工作量大、跨文件协同困难等问题。

随着汽车零部件行业数字化推进，越来越多企业开始从传统手工制作方式，转向基于三维模型的快速表达与复用方式。

3D工艺大师作为面向制造企业的三维工艺数字化工具，更强调基于模型的工程化表达与复用能力，而非复杂的动画制作流程。

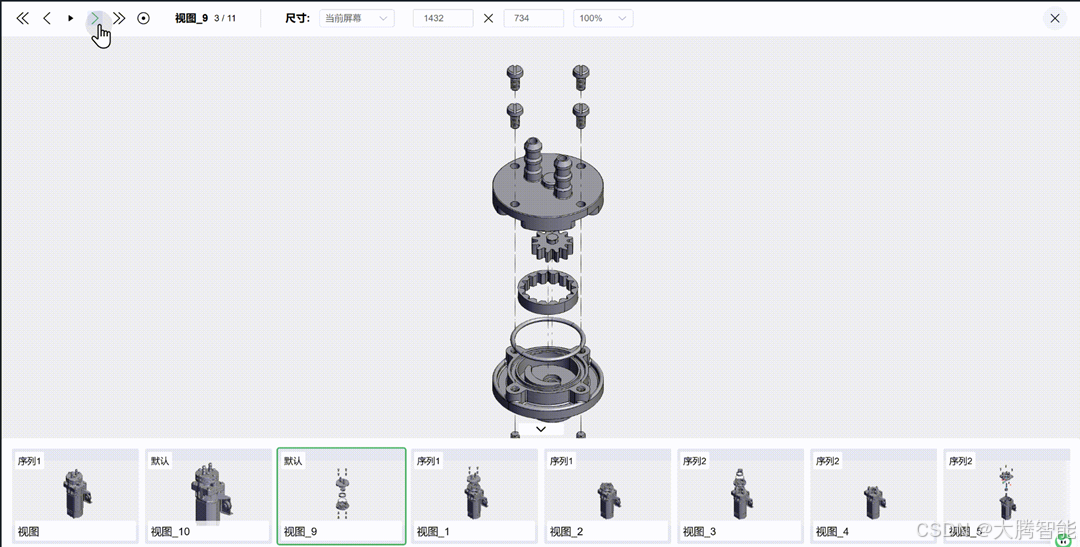

用户可以直接基于CAD模型定义装配步骤，而无需逐帧制作动画。工艺人员通过拖拽零件到指定位置来定义装配动作，系统自动记录每一步的零件状态和位置关系。

通过统一的三维模型数据源，装配动画可以与工艺卡片、SOP作业指导书、技术插图、装配说明文档等工艺内容协同生成，减少重复制作，提高工艺数据的一致性与复用效率。

当CAD模型发生变化时，3D工艺大师可以帮助用户保留已有装配步骤逻辑，基于新模型快速调整动画内容，同步更新相关工艺文件，无需从零重做。这对汽车零部件行业频繁的设计变更场景尤为重要。

3D工艺大师让工艺人员能够直接参与装配动画制作过程，无需专业动画技能即可调整装配步骤顺序、生成动画预览、输出工艺说明内容。整体操作更接近工艺编辑，而非传统动画制作。

在实际制造场景中，装配动画不仅用于展示，还广泛应用于车间工位作业指导、新员工培训与学习、维修与拆装参考、工艺评审与方案沟通等场景。

3D装配动画的本质，是将复杂的装配逻辑从静态表达转化为动态可执行过程。

而3D工艺大师的核心能力在于：让装配动画从复杂的专业制作过程，转变为基于三维模型的快速工程表达方式。它强调的不是完全自动化，而是通过模型复用与可视化编辑，让装配动画真正融入工艺编制流程，从而提升整体效率与跨部门协同能力。
