FFmpeg RTSP播放时钟实现揭秘

前言

最近在学习ffmpeg的rtsp拉流实时播放；遇到一些问题。

旧的实现方式是，通过网络拉取一帧，就显示一帧，实时播放；但是，如果网络延迟，隔了几百毫秒甚至几千毫秒才拿到下一帧画面，那么期间就会卡主，导致整体播放流程一卡一卡的。

所以，使用播放时钟约定播放很有必要。

有一些必要的了解：

实现方式是在一个线程函数内，持续循环读取帧来显示：

void YViewTask::Main()
{
    while (is_running_) {
        AVFrame *frame = list_.Pop();
        if (!frame) {
            break;      // 只可能是被 Abort 叫醒 → 收工
        }

        std::cout << "* ";
        yview_->DrawFrame(frame);
        av_frame_free(&frame);
    }
}

YViewTask::Main() 是C++线程执行函数。

list_ 是一个链表，用于缓存已经读取到的AVFrame帧，其结构如下： AvObjList<AVFrame> list_;

// 通用队列
template <typename T>
class AvObjList {
public:
    explicit AvObjList(size_t max = 100) : max_(max) { }
    ~AvObjList() {
        Clear();
    }

    // 禁止拷贝，因为含有mutex
    AvObjList(const AvObjList &) = delete;
    AvObjList &operator=(const AvObjList &) = delete;

    // 生产者，慢则丢弃最旧的
    bool Add(T *obj) {
        std::unique_lock<std::mutex> lock(mux_);

        if (!obj) {
            LOGWARNING("pkt is null!");
            return false;
        }

        // 要么被终止了(abort_ = true) || 要么还有空位
        not_full_.wait(lock, [this] {return abort_ || list_.size() < max_;});


        if (abort_) {
            AVDeleter<T>::Free(obj);
            return false;
        }

        list_.push_back(obj);

        not_empty_.notify_one();        // 通知，链表有元素
        return true;
    }

    // 消费者
    T *Pop() {
        std::unique_lock<std::mutex> lock(mux_);

        // 要么被终止了(abort_ = true) || 要么链表不为空
        not_empty_.wait(lock, [this] { return abort_ || !list_.empty();});

        if (list_.empty()) {
            return nullptr;     // 只有被 Abort 叫醒时才会走到这里
        }

        T *obj = list_.front();
        list_.pop_front();

        not_full_.notify_one();     // 通知，链表腾出位置了
        return obj;
    }

    void Clear() {
        std::unique_lock<std::mutex> lock(mux_);

        for (T *obj : list_) {
            AVDeleter<T>::Free(obj);
        }

        list_.clear();
        not_full_.notify_all();
    }

    size_t Size() {
        std::unique_lock<std::mutex> lock(mux_);
        return list_.size();
    }

    void Abort() {
        std::unique_lock<std::mutex> lock(mux_);
        abort_ = true;

        not_empty_.notify_all();
        not_full_.notify_all();
    }

private:
    std::mutex mux_;
    size_t max_;
    std::list<T *> list_;

    bool abort_ = false;
    std::condition_variable not_empty_;     // 链表有元素了
    std::condition_variable not_full_;      // 链表有空位了
};

yview_->DrawFrame(frame); 内部通过SDL渲染显示。

下方两个变量是线程中常用的，必须说明一下：

double ms_per_tick_  = av_q2d(v_time_base) * 1000.0;		// 时间刻度，v_time_base是解复用视频流的timebase，计算出毫秒
double prebuffer_ms_ = 300.0;		// 缓存时间和最大迟到时间

如上内容知道即可，对下方学习理解有帮助。

最终加上"播放时钟"代码如下：

void YViewTask::Main()
{
    int64_t pts0 = AV_NOPTS_VALUE;
    int64_t last_pts = AV_NOPTS_VALUE;
    double wall0 = 0.0;
    double frame_ms = 100.0;

    while (is_running_) {
        AVFrame *frame = list_.Pop();
        if (!frame) {
            break;      // 只可能是被 Abort 叫醒 → 收工
        }


        if (0.0 < ms_per_tick_ && AV_NOPTS_VALUE != frame->pts) {
            const double cur_ms = (double)now_ms();

            // 判断首帧
            if (AV_NOPTS_VALUE == pts0) {
                pts0 = frame->pts;
                wall0 = cur_ms + prebuffer_ms_;

            } else {
                const double d = (double)(frame->pts - last_pts) * ms_per_tick_;
                if (0.0 < d && 1000.0 > d) {
                    frame_ms = d;               // 记录真实真间隔，备用
                } else if (0.0 > d || 1000.0 < d) {
                    // 时间戳倒退或大跳（重连 / RTSP 时间戳跳变）→ 重锚，
                    // 不重锚的话 due 会落到很远的过去（狂丢帧）或未来（画面冻住）
                    pts0 = frame->pts;
                    wall0 = cur_ms;
                }
            }

            last_pts = frame->pts;

            // 算这一帧该几点出现；
            const double due = wall0 + (double)(frame->pts - pts0) * ms_per_tick_;

            // 计算最晚迟到时间
            const double late_tol = (prebuffer_ms_ > 0.0) ? prebuffer_ms_ : frame_ms;

            // 晚到了
            if (cur_ms - due > late_tol) {
                if (cur_ms - due > 1000.0) {
                    // 落后 1 秒以上不是"晚一帧"，是起播堆积或断流后恢复
                    // → 重锚：把"现在"当新起跑线，从这一帧起重新排表
                    pts0  = frame->pts;
                    wall0 = cur_ms;
                    std::cout << "X(" << (cur_ms - due) << ") ";
                }

                // 300~1000ms 这一段：不丢，往下走，直接显示
            }

            // 还没到该显示的时刻，就等 ------ 这一句才是"播放时钟"
            while(is_running_ && (double)now_ms() < due) {
                MSleep(1);
            }
        }

        std::cout << "* ";
        yview_->DrawFrame(frame);
        av_frame_free(&frame);
    }
}

当前时间和睡眠函数：

inline int64_t now_ms() {
    return std::chrono::duration_cast<std::chrono::milliseconds>(
        std::chrono::steady_clock::now().time_since_epoch()
    ).count();
}

inline void MSleep(int64_t ms) {

    if (ms <= 0) return;

    int64_t deadline = now_ms() + ms;
    while (now_ms() < deadline) {
        std::this_thread::sleep_for(std::chrono::milliseconds(1));
    }
}

测试rtsp拉流地址：rtsp://stream.strba.sk:1935/strba/VYHLAD_JAZERO.stream

---

YViewTask::Main() 逐行讲解

零、一句话总纲

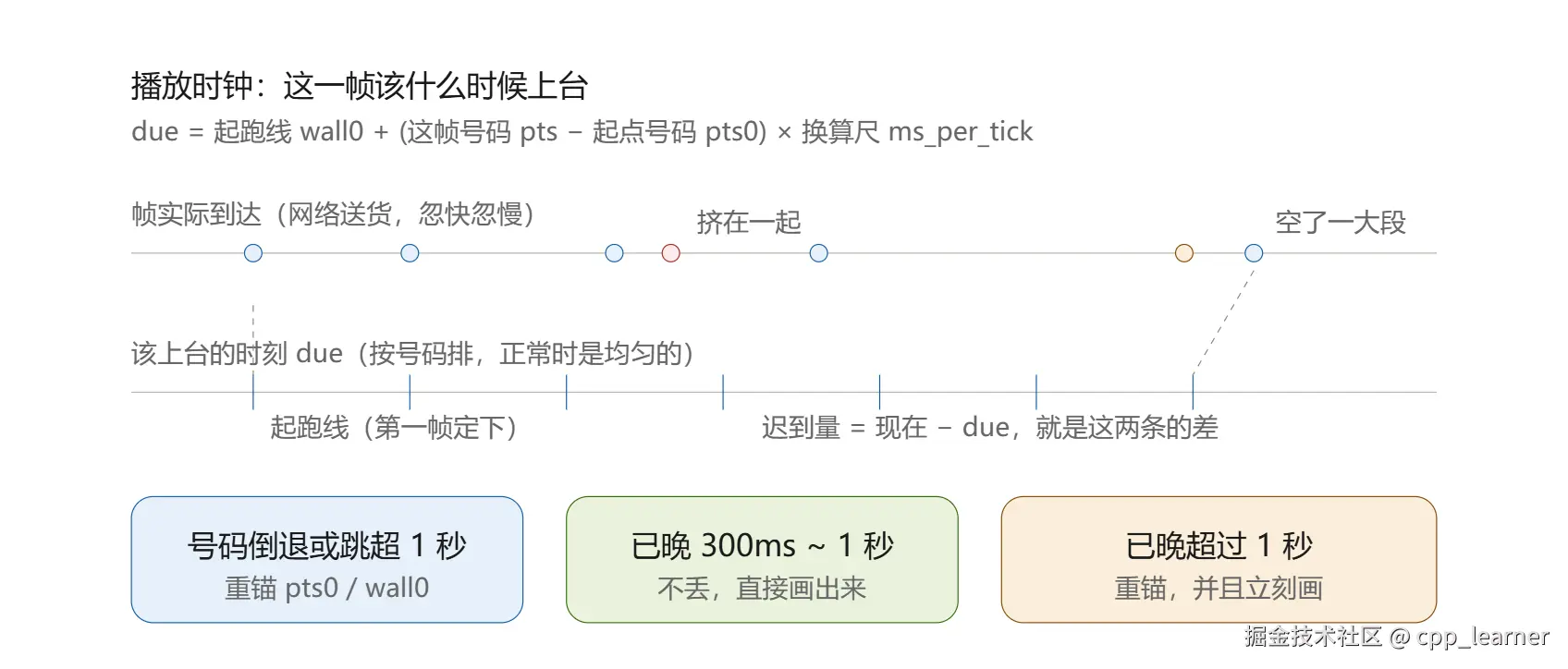

这段代码就干一件事：给每一张画片算一个"该上台的墙上时刻"，到点就画，没到点就盯着钟等。

旧做法：网上一来帧就画  → 网络快就快放，网络慢就卡住   （像公交，站站停，忽快忽慢）
新做法：先看钟，钟说该第 5 张了，才去拿第 5 张          （像地铁，按时刻表发车）

---

一、先认识 6 个道具

代码里的名字	用比喻说	真实含义
frame->pts	画片右上角印的号码	这一帧的显示时间戳，单位是"流自己的刻度"
ms_per_tick_	换算尺：1 个刻度 = 多少毫秒	av_q2d(time_base) × 1000，这路流是 1/90000，所以尺子上 1 刻度 = 0.0111 ms
pts0	起跑号码：拿哪一张当第 0 张	起跑线的参考帧号码
wall0	起跑线：它该在墙上几点出现	参考帧的应播时刻（毫秒）
cur_ms	现在墙上几点	now_ms()，单调时钟
due	这一张该上台的时刻	wall0 + (pts - pts0) × ms_per_tick_

还有两个配角：

名字	干什么的
prebuffer_ms_	起播先攒 300ms 的货，同时也当"容忍迟到量"
frame_ms	最近观测到的真实帧间隔，prebuffer_ms_ 为 0 时拿它当容忍量

---

二、骨架（把细节全删掉的样子）

while (还在营业) {
    从筐里拿一张画片            // 没货就睡在这，被叫"收工"就下班
    if (这张有号码) {
        定好或校准 起跑线        // 首帧定，异常时重定
        算出它该上台的时刻 due
        if (已经晚得离谱) 重排时间表
        if (还没到点) 盯着钟等   // ← 这一等，才是"播放时钟"
    }
    上台（画出来）
    扔掉
}

下面逐块拆。

---

三、逐行拆解

块 1 · 开场四行：准备四个记账本

int64_t pts0 = AV_NOPTS_VALUE;    // 起跑号码，还没定，用"无效值"占位
int64_t last_pts = AV_NOPTS_VALUE;// 上一张的号码，用来量间隔
double  wall0 = 0.0;              // 起跑线的墙上时刻
double  frame_ms = 100.0;         // 真实帧间隔，先随便给个 100 占位

大白话 ：这四个变量要在整个循环里一直记着，所以必须写在 while 外面。写在里面的话每次循环都被清零，永远记不住上一帧是谁。

为什么 pts0 用 AV_NOPTS_VALUE 当占位？ 因为 pts 可能是 0 甚至是负数，用 0 当"还没定"的标志会误判。FFmpeg 给了个专门的"无效值"常量，用它最安全。

---

块 2 · 拿一张画片：这里会睡着

AVFrame *frame = list_.Pop();
if (!frame) {
    break;      // 只可能是被 Abort 叫醒 → 收工
}

大白话 ：Pop() 内部是"筐空了就睡，谁来塞货就醒"。所以它不会因为"暂时没货"就返回空手。

返回 nullptr 只有一种可能：有人喊了"收工" （list_.Abort()）。既然是收工，那就 break 走人。

---

块 3 · 有号码才排时间表

if (0.0 < ms_per_tick_ && AV_NOPTS_VALUE != frame->pts) {

大白话：只有"尺子有效"且"这张有印号码"时，才能排时间表。两个条件缺一个，就直接跳过排表、马上画（当作不能定时的流处理）。

3.1 先看现在几点

const double cur_ms = (double)now_ms();

必须用 steady_clock （now_ms() 里封装的）。它只会往前走，用户改系统时间、NTP 对时都不会让它跳。如果用 system_clock，某一刻系统时间被拨回 1 分钟，所有帧都会突然"迟到 60 秒"，画面直接乱掉。

3.2 首帧：把第一张定成起跑线

if (AV_NOPTS_VALUE == pts0) {
    pts0  = frame->pts;
    wall0 = cur_ms + prebuffer_ms_;     // ← 注意这个 + 300
}

大白话：

• 起跑号码 = 第一张的号码。
• 起跑线 = "现在"再往后推 300ms。

为什么推 300ms？因为第一帧刚到手时，筐里是空的。马上画的话，第二帧还没到就又得等 ------ 画面一开始就一顿。所以先等 300ms 让网络把货攒起来，这叫起播预缓冲。

这就是那个 + prebuffer_ms_ 的唯一含义。它只在首帧出现一次。

3.3 非首帧：量一下这一张和上一张隔了多久

const double d = (double)(frame->pts - last_pts) * ms_per_tick_;

if (0.0 < d && 1000.0 > d) {
    frame_ms = d;               // 正常间隔 → 记下来当真间隔
} else if (0.0 > d || 1000.0 < d) {
    pts0  = frame->pts;         // 号码倒退 或 跳得太远 → 这张当新的起跑线
    wall0 = cur_ms;
}

大白话 ：d = 两张画片之间隔了多少毫秒。分三种情况：

d 的取值	意思	怎么办
0 < d < 1000ms	正常的两帧间隔	记进 frame_ms（把这两帧之间的真间隔存下来备用）
d ≥ 1000ms	号码往前跳了一大截	重锚：把这张当新的起点，起跑线挪到"现在"
d < 0	号码倒退了	同上，重锚

为什么跳得远就必须重锚？ 假设 3 秒没来画面，下一张的号码直接比上一张大 3 秒：

• 不重锚的话，due = wall0 + (pts - pts0) × 尺子 会算出一个"3 秒前就该播"的时刻；
• 于是这一帧一进来就已经"迟到 3 秒"，后面每一帧都永远追不上，画面彻底垮掉。

所以这里把这张当成新的第 0 张，时间表从它重排。

顺带说一个陷阱：d > 1000 和后面那句 cur_ms - due > 1000 里的两个 1000，是完全无关的两个量。

• 前者比较的是"这张和上一张之间隔多久"（帧间距）；
• 后者比较的是"我们落后时间表多久"（跑步落后量）。

一个量的是步长，一个量的是差距，别混。

3.4 记住这张的号码，然后算它该几点上台

last_pts = frame->pts;

const double due = wall0 + (double)(frame->pts - pts0) * ms_per_tick_;

大白话 ：last_pts 必须先更新，因为下一轮要拿它量间隔。

due 的公式就一句话：

该上台的时刻 = 起跑线 + (这张号码 - 起跑号码) × 换算尺

• (pts - pts0) 是"这张比起点晚几个刻度"，是个整数；
• 乘上 ms_per_tick_ 就变成毫秒；
• 加上起跑线，就是墙上时刻。

这和"号码 × 单价 = 价钱"是一样的道理，尺子就是那个单价。

3.5 算容忍量，然后判断是不是已经晚了

const double late_tol = (prebuffer_ms_ > 0.0) ? prebuffer_ms_ : frame_ms;

大白话 ：允许它迟到多少。默认用 prebuffer_ms_（300ms）------ 既然起播都敢攒 300ms，那晚 300ms 内都算正常波动。如果调用方把 prebuffer_ms_ 传成 0（表示不预缓冲），就退而用 frame_ms（真实的帧间隔），至少有一帧的余量。

if (cur_ms - due > late_tol) {          // 已经晚了
    if (cur_ms - due > 1000.0) {        // 而且晚得离谱（超过 1 秒）
        pts0  = frame->pts;             // 重新起跑
        wall0 = cur_ms;
        std::cout << "X(" << (cur_ms - due) << ") ";
    }
    // 300~1000ms 这一段：不丢，往下走，直接显示
}

大白话：这里把"晚了"分成两档：

迟到量	判断	做法
≤ 300ms	正常抖动	什么都不做，按原时间表走
300ms ~ 1秒	小落后	不丢帧，直接往下走，马上显示
> 1秒	大落后（起播堆积 / 断流恢复）	重锚到"现在"，并且马上显示 ，同时打印一个 X(落后毫秒数)

为什么超过 1 秒要重锚？ 因为落后 1 秒以上不可能是"这一帧来晚了"，一定是整条时间表已经失效了（断流、重连、时间戳跳变）。这时候继续按老表走，只会让后面每一帧都判成"迟到"，一帧都追不回来。把"现在"当新起跑线，从这一帧起重新排表，才是唯一出路。

为什么 300~1000ms 不丢帧，直接画？ 因为之前实测过：丢帧并不能让画面更顺。源最大积压也就 0~1 帧，把帧扔掉只会让画面缺一块（出现空洞），而不会让播放追上时间。既然丢也追不上，不如把它画出来。

---

块 4 · 盯着钟等（真正的"播放时钟"）

while (is_running_ && (double)now_ms() < due) {
    MSleep(1);
}

大白话 ：这一帧还没到上台的时候，就在这儿原地转，每 1ms 看一眼钟。钟一到 due，立刻跳出、画出去。

---

块 5 · 上台，然后扔掉

std::cout << "* ";
yview_->DrawFrame(frame);
av_frame_free(&frame);

大白话 ：画一帧，打印一个 *（方便数到底画了多少帧），然后把这一帧的内存还回去。

av_frame_free 不能省 ：每一帧都是 av_frame_alloc 出来的独立内存，用完不还就一路泄漏，跑久了内存爆掉。

---

四、带数字走一遍

假设：流是 1/90000 的刻度，ms_per_tick_ = 0.01111，帧间隔约 90.9ms（11fps），prebuffer_ms_ = 300。

#	情形	cur_ms	frame->pts	pts0	wall0	算出 due	cur−due	结果
1	首帧	1000	9000	9000	1300	1300	−300	等 300ms 到 1300 才画（预缓冲）
2	正常	1091	17182	9000	1300	1390.9	−300	d=90.9 记入 frame_ms，等 0.9ms 画
3	正常	1391	25364	9000	1300	1481.8	−91	等 91ms 画
4	晚 500ms	1980	33546	9000	1300	1572.7	+407	超 300 但没超 1000 → 不丢，直接画
5	晚 1.5 秒	3070	41728	9000	1300	1663.6	+1406	超 1000 → 打印 X(1406)，重锚 pts0=41728 / wall0=3070，立刻画
6	紧跟一帧	3161	49910	41728	3070	3160.9	0.1	时间表已重置，恢复均匀
7	断流 3 秒	6000	297364	41728	3070	11475.9	−5475	但 d = 3000 > 1000 → 在 3.3 步就重锚了 → due=6000，立刻画

第 5、7 行是同一件事的两种入口：5 是"表算对了但我人迟了"，7 是"号码跳了表就该重排" 。两条路都会把 pts0/wall0 重置到"现在"。

---

五、最容易搞混的两个 1000

	1000.0 < d（3.3 步）	cur_ms - due > 1000（3.5 步）
量的是什么	帧间距：这张和上张隔多久	落后量：我们落后时间表多久
触发条件	源那边号码跳了（断流/重连）	我们自己播慢了（起播堆积、卡顿恢复）
动作	重锚	打印 X + 重锚
典型场景	源停了 3 秒，下一帧号码直接大 3 秒	首帧堆了 2 秒的货才开始播

动作一样（都是重锚），但原因完全不同。 前者是"原料有问题"，后者是"我们干活慢了"。

---
