【BlueZ 】内核态 L2CAP 基础：与 BlueZ 用户态的数据包交互流程

byte轻骑兵2026-09-28 19:50

L2CAP（Logical Link Control and Adaptation Protocol）是蓝牙协议栈的数据链路层，负责将上层应用数据分割为蓝牙基带包传输，并提供协议复用、组寻址、流量控制等核心能力。Linux 内核实现了完整的 L2CAP 协议栈，BlueZ 用户态通过 L2CAP Socket 与内核交互。本文基于 BlueZ 5.x 源码与 Linux 内核蓝牙子系统，深度拆解用户态与内核态的完整数据交互链路。

目录

[一、内核 L2CAP 协议栈架构](#一、内核 L2CAP 协议栈架构)

[二、BlueZ 用户态 L2CAP 实现](#二、BlueZ 用户态 L2CAP 实现)

三、数据发送完整链路

四、数据接收完整链路

五、分片重组机制

六、流量控制机制

[七、BLE 与经典 L2CAP 差异化处理](#七、BLE 与经典 L2CAP 差异化处理)

八、用户态与内核态数据交互边界

[九、 异常处理与丢包机制](#九、 异常处理与丢包机制)

十、调试与排坑技巧

十一、核心函数速查表

十二、数据结构映射关系

十三、总结

一、内核 L2CAP 协议栈架构

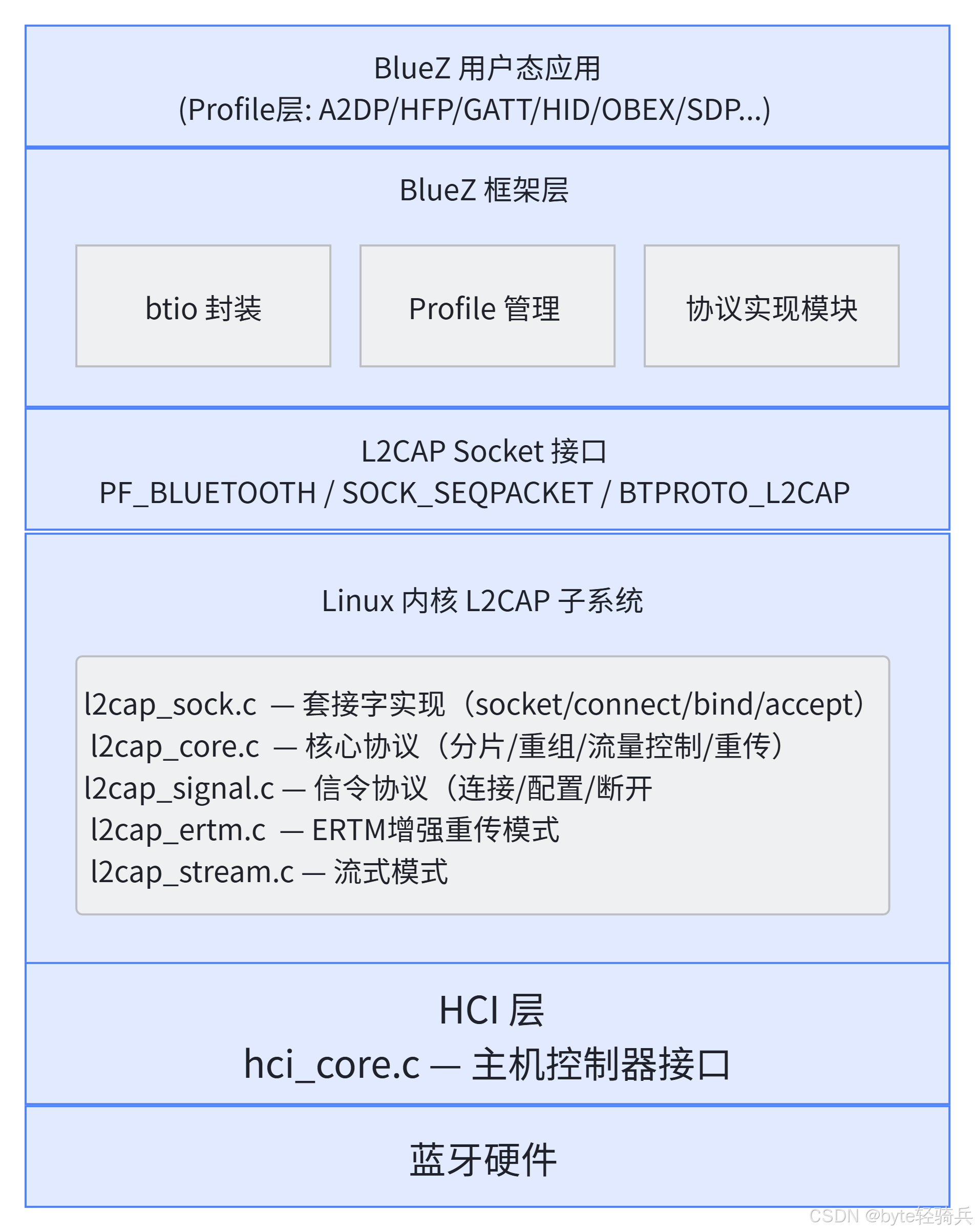

1.1 整体分层模型

1.2 内核核心结构体

1.2.1 l2cap_chan --- L2CAP 通道

cpp 复制代码
// 内核源码: net/bluetooth/l2cap.h

struct l2cap_chan {
    // 通道标识
    __u16 cid;              // Channel ID (0x0001-0xFFFF)
    __u16 scid;             // Source CID
    __u16 dcid;             // Destination CID

    // 协议类型
    __u16 psm;              // Protocol/Service Multiplexer
    __u8  mode;              // 通道模式（Basic/ERTM/Streaming等）

    // 连接状态
    __u8  state;            // 通道状态
    bdaddr_t psm_bdaddr;    // 对端设备地址
    __u8  psm_bdaddr_type;  // 对端地址类型

    // MTU 参数
    __u16 mtu;              // Maximum Transmission Unit
    __u16 imtu;             // Incoming MTU
    __u16 omtu;             // Outgoing MTU
    __u16 mps;              // Maximum PDU Size

    // 流量控制
    __u16 tx_credits;       // 发送信用（LE Credit Based）
    __u16 rx_credits;       // 接收信用

    // ERTM 重传参数
    __u8  txseq;            // 发送序列号
    __u8  reqseq;           // 请求序列号
    __u8  ftx;              // 重传标志
    __u16 tx_win_size;      // 发送窗口大小
    __u8  max_tx;           // 最大重传次数
    __u16 retrans_timeout;  // 重传超时
    __u16 monitor_timeout;  // 监控超时

    // 分片重组
    struct sk_buff *sdu;    // 重组中的 SDU
    __u32 sdu_len;          // SDU 总长度
    __u32 sdu_copied;       // 已复制字节数
    __u16 sdu_tx_ident;     // 发送 SDU 的标识

    // 发送队列
    struct sk_buff_head tx_queue;   // 待发送队列
    struct sk_buff_head tx_reassembly; // 分片重传队列
    struct sk_buff_head rx_queue;   // 接收队列

    // 套接字关联
    struct l2cap_sock *sock;

    // 操作回调
    int (*recv)(struct l2cap_chan *chan, struct sk_buff *skb);
    void (*close)(struct l2cap_chan *chan);
    void (*state_change)(struct l2cap_chan *chan, int state);

    // 私有数据
    void *priv;
};

1.2.2 l2cap_sock --- L2CAP 套接字

cpp 复制代码
// 内核源码: net/bluetooth/l2cap_sock.c

struct l2cap_sock {
    struct sock sk;          // 继承的通用套接字结构

    // 本地地址
    struct sockaddr_l2 l2a;  // 绑定的本地地址

    // 通道引用
    struct l2cap_chan *chan; // 关联的 L2CAP 通道

    // 缓冲区
    struct sk_buff_head rx_queue;  // 接收队列
    struct sk_buff_head tx_queue;  // 发送队列

    // 等待队列
    wait_queue_head_t wait;

    // 状态标志
    __u8 flags;
    __u8 state;
};

1.2.3 sockaddr_l2 --- 用户态套接字地址

cpp 复制代码
// 用户态头文件: lib/l2cap.h (BlueZ)

struct sockaddr_l2 {
    sa_family_t    l2_family;     // AF_BLUETOOTH
    unsigned short l2_psm;        // PSM（Protocol Service Multiplexer）
    bdaddr_t       l2_bdaddr;    // 蓝牙设备地址
    unsigned short l2_cid;        // Channel ID（固定通道用）
    uint8_t        l2_bdaddr_type; // 地址类型（PUBLIC/RANDOM）
};

1.3 核心操作 回调 表

cpp 复制代码
// 内核 L2CAP Socket 操作集
// net/bluetooth/l2cap_sock.c

static const struct proto_ops l2cap_sock_ops = {
    .family     = PF_BLUETOOTH,
    .owner      = THIS_MODULE,

    // 套接字操作
    .bind       = l2cap_sock_bind,
    .connect    = l2cap_sock_connect,
    .listen     = l2cap_sock_listen,
    .accept     = l2cap_sock_accept,
    .getname    = l2cap_sock_getname,
    .peername   = l2cap_sock_peername,
    .sendmsg    = l2cap_sock_sendmsg,
    .recvmsg    = l2cap_sock_recvmsg,
    .shutdown   = l2cap_sock_shutdown,
    .close      = l2cap_sock_close,
    .setsockopt = l2cap_sock_setsockopt,
    .getsockopt = l2cap_sock_getsockopt,
};

二、BlueZ 用户态 L2CAP 实现

2.1 btio 抽象层

BlueZ 通过 btio 库封装蓝牙 IO 操作，为上层 Profile 提供统一接口：

cpp 复制代码
// btio/btio.h

typedef enum {
    BT_IO_L2CAP,     // L2CAP 通道
    BT_IO_RFCOMM,    // RFCOMM 通道
    BT_IO_SCO,       // SCO 通道
    BT_IO_INVALID,
} BtIOType;

// 通道模式
typedef enum {
    BT_IO_MODE_BASIC = 0,          // 基础模式
    BT_IO_MODE_ERTM,              // 增强重传模式
    BT_IO_MODE_STREAMING,         // 流式模式
    BT_IO_MODE_LE_FLOWCTL,        // LE 流控模式
    BT_IO_MODE_EXT_FLOWCTL        // 扩展流控模式（ECRED）
} BtIOMode;

// 创建连接
GIOChannel *bt_io_connect(BtIOConnect connect, gpointer user_data,
                         GDestroyNotify destroy, GError **gerr,
                         BtIOOption opt1, ...);

// 创建监听
GIOChannel *bt_io_listen(BtIOConnect connect, BtIOConfirm confirm,
                        gpointer user_data, GDestroyNotify destroy,
                        GError **err, BtIOOption opt1, ...);

2.2 L2CAP 套接字创建

cpp 复制代码
// btio/btio.c --- create_io()

static GIOChannel *create_io(gboolean server, struct set_opts *opts,
                              GError **err)
{
    int sock;
    GIOChannel *io;

    switch (opts->type) {
    case BT_IO_L2CAP:
        // 1. 创建 L2CAP Socket
        sock = socket(PF_BLUETOOTH, SOCK_SEQPACKET, BTPROTO_L2CAP);
        if (sock < 0) {
            ERROR_FAILED(err, "socket(SEQPACKET, L2CAP)", errno);
            return NULL;
        }

        // 2. 绑定本地地址
        if (l2cap_bind(sock, &opts->src, opts->src_type,
                        server ? opts->psm : 0, opts->cid, err) < 0)
            goto failed;

        // 3. 设置通道参数
        if (!l2cap_set(sock, opts->src_type, opts->sec_level,
                        opts->imtu, opts->omtu, opts->mode,
                        opts->central, opts->flushable, opts->priority,
                        err))
            goto failed;
        break;
    // ... RFCOMM, SCO 分支
    }

    // 4. 包装为 GIOChannel（GLib 事件循环集成）
    io = g_io_channel_unix_new(sock);
    g_io_channel_set_close_on_unref(io, TRUE);
    g_io_channel_set_flags(io, G_IO_FLAG_NONBLOCK, NULL);

    return io;
}

2.3 L2CAP 绑定与连接

cpp 复制代码
// btio/btio.c --- l2cap_bind()

static int l2cap_bind(int sock, const bdaddr_t *src, uint8_t src_type,
                      uint16_t psm, uint16_t cid, GError **err)
{
    struct sockaddr_l2 addr;

    memset(&addr, 0, sizeof(addr));
    addr.l2_family = AF_BLUETOOTH;
    bacpy(&addr.l2_bdaddr, src);      // 本地蓝牙地址

    // PSM 与 CID 二选一
    if (cid)
        addr.l2_cid = htobs(cid);      // 固定通道用 CID
    else
        addr.l2_psm = htobs(psm);      // 动态通道用 PSM

    addr.l2_bdaddr_type = src_type;    // 地址类型

    // 系统调用 -> 内核 l2cap_sock_bind()
    if (bind(sock, (struct sockaddr *) &addr, sizeof(addr)) < 0) {
        int error = -errno;
        ERROR_FAILED(err, "l2cap_bind", errno);
        return error;
    }

    return 0;
}
cpp 复制代码
// btio/btio.c --- l2cap_connect()

static int l2cap_connect(int sock, const bdaddr_t *dst, uint8_t dst_type,
                         uint16_t psm, uint16_t cid)
{
    int err;
    struct sockaddr_l2 addr;

    memset(&addr, 0, sizeof(addr));
    addr.l2_family = AF_BLUETOOTH;
    bacpy(&addr.l2_bdaddr, dst);      // 目标蓝牙地址

    if (cid)
        addr.l2_cid = htobs(cid);
    else
        addr.l2_psm = htobs(psm);

    addr.l2_bdaddr_type = dst_type;

    // 系统调用 -> 内核 l2cap_sock_connect()
    err = connect(sock, (struct sockaddr *) &addr, sizeof(addr));
    if (err < 0 && !(errno == EAGAIN || errno == EINPROGRESS))
        return -errno;

    return 0;
}

2.4 参数配置接口

cpp 复制代码
// btio/btio.c --- l2cap_set()

static gboolean l2cap_set(int sock, uint8_t src_type, int sec_level,
                          uint16_t imtu, uint16_t omtu, uint8_t mode,
                          int central, int flushable, uint32_t priority,
                          GError **err)
{
    // BR/EDR 与 LE 使用不同的 sockopt 接口
    if (imtu || omtu || mode) {
        gboolean ret = FALSE;

        if (src_type == BDADDR_BREDR)
            // BR/EDR: SOL_L2CAP + L2CAP_OPTIONS
            ret = set_l2opts(sock, imtu, omtu, mode, err);
        else
            // LE: SOL_BLUETOOTH + BT_RCVMTU/BT_MODE
            {
                if (imtu)
                    ret = set_le_imtu(sock, imtu, err);
                if (ret && mode)
                    ret = set_le_mode(sock, mode, err);
            }

        if (!ret)
            return ret;
    }

    // 主从角色设置
    if (central >= 0 && l2cap_set_central(sock, central) < 0) {
        ERROR_FAILED(err, "l2cap_set_central", errno);
        return FALSE;
    }

    // 安全性设置
    if (sec_level && !set_sec_level(sock, BT_IO_L2CAP, sec_level, err))
        return FALSE;

    return TRUE;
}

BR/EDR 参数设置

cpp 复制代码
// btio/btio.c --- set_l2opts()

static gboolean set_l2opts(int sock, uint16_t imtu, uint16_t omtu,
                            uint8_t mode, GError **err)
{
    struct l2cap_options l2o;
    socklen_t len;

    memset(&l2o, 0, sizeof(l2o));
    len = sizeof(l2o);

    // 先获取当前选项
    if (getsockopt(sock, SOL_L2CAP, L2CAP_OPTIONS, &l2o, &len) < 0) {
        ERROR_FAILED(err, "getsockopt(L2CAP_OPTIONS)", errno);
        return FALSE;
    }

    // 修改 MTU
    if (imtu)  l2o.imtu = imtu;
    if (omtu)  l2o.omtu = omtu;

    // 设置模式
    if (mode) {
        l2o.mode = mode_l2mode(mode);
        // mode_l2mode 映射:
        // BT_IO_MODE_BASIC    -> L2CAP_MODE_BASIC (0x00)
        // BT_IO_MODE_ERTM    -> L2CAP_MODE_ERTM (0x03)
        // BT_IO_MODE_STREAMING-> L2CAP_MODE_STREAMING (0x04)
    }

    // 重新设置
    if (setsockopt(sock, SOL_L2CAP, L2CAP_OPTIONS, &l2o, sizeof(l2o)) < 0) {
        ERROR_FAILED(err, "setsockopt(L2CAP_OPTIONS)", errno);
        return FALSE;
    }

    return TRUE;
}

LE 参数设置

cpp 复制代码
// btio/btio.c --- set_le_imtu()

static gboolean set_le_imtu(int sock, uint16_t imtu, GError **err)
{
    // LE 使用 SOL_BLUETOOTH 级别选项
    if (setsockopt(sock, SOL_BLUETOOTH, BT_RCVMTU, &imtu,
                    sizeof(imtu)) < 0) {
        ERROR_FAILED(err, "setsockopt(BT_RCVMTU)", errno);
        return FALSE;
    }
    return TRUE;
}

// btio/btio.c --- set_le_mode()

static gboolean set_le_mode(int sock, uint8_t mode, GError **err)
{
    // LE 模式: BT_MODE_LE_FLOWCTL (0x80) 或 BT_MODE_ECRED (0x81)
    if (setsockopt(sock, SOL_BLUETOOTH, BT_MODE, &mode,
                    sizeof(mode)) < 0) {
        ERROR_FAILED(err, "setsockopt(BT_MODE)", errno);
        return FALSE;
    }
    return TRUE;
}

三、数据发送完整链路

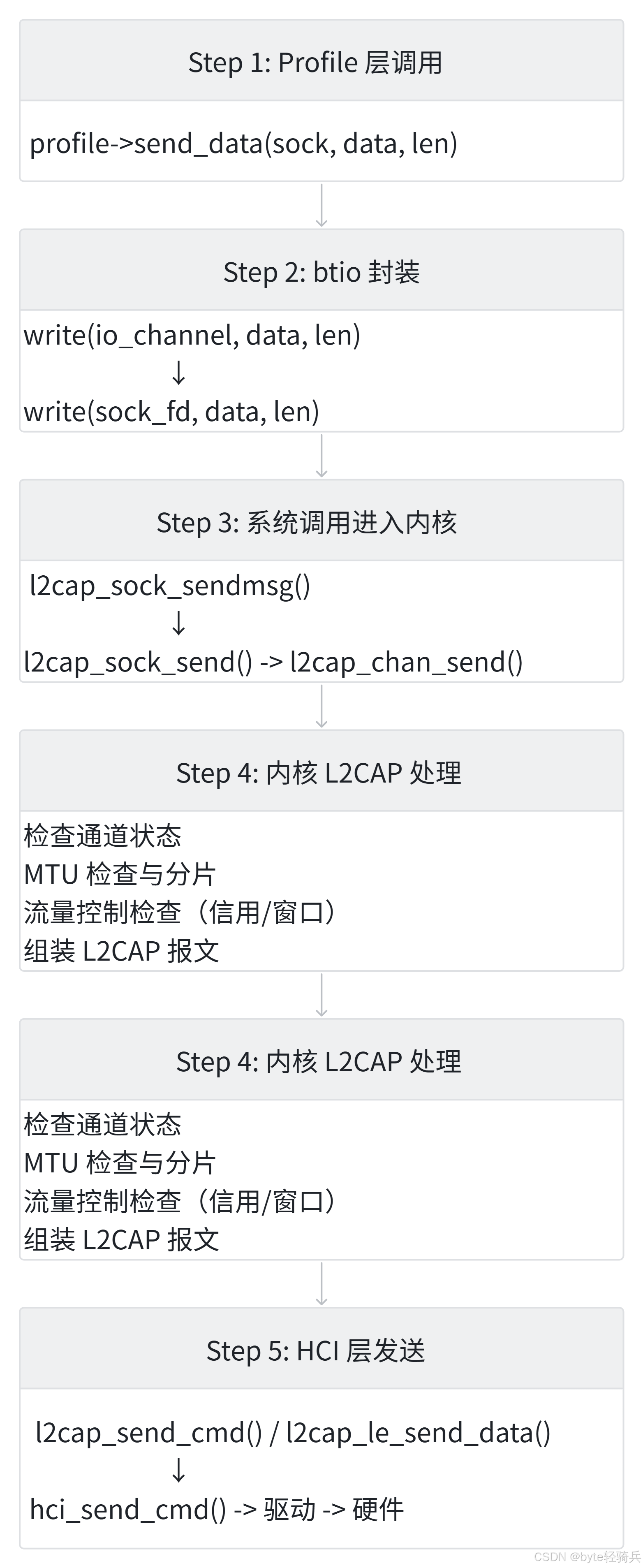

3.1 用户态发送流程

3.2 内核发送实现

l2cap_sock_sendmsg

cpp 复制代码
// 内核: net/bluetooth/l2cap_sock.c

static int l2cap_sock_sendmsg(struct sock *sk, struct msghdr *msg,
                             size_t len)
{
    struct l2cap_sock *l2cap_sk = l2cap_pi(sk);
    struct l2cap_chan *chan = l2cap_sk->chan;
    struct sk_buff *skb;
    int err;

    // 1. 检查通道状态
    if (chan->state != L2CAP_CONNECTED)
        return -ENOTCONN;

    // 2. 分配 sk_buff
    skb = sock_alloc_send_skb(sk, len, 0, &err);
    if (!skb)
        return err;

    // 3. 复制用户数据到内核缓冲区
    if (memcpy_from_msgiori(skb_put(skb, len), msg, len) < 0) {
        kfree_skb(skb);
        return -EFAULT;
    }

    // 4. 调用通道发送
    err = l2cap_chan_send(chan, skb);
    if (err < 0)
        kfree_skb(skb);

    return err;
}

l2cap_chan_send --- 核心发送逻辑

cpp 复制代码
// 内核: net/bluetooth/l2cap_core.c

int l2cap_chan_send(struct l2cap_chan *chan, struct sk_buff *skb)
{
    // 1. MTU 检查
    if (skb->len > chan->mtu)
        return -EMSGSIZE;

    // 2. 流量控制检查
    if (chan->mode == L2CAP_MODE_ERTM ||
        chan->mode == L2CAP_MODE_STREAMING) {
        // ERTM/Streaming: 检查发送窗口
        if (chan->tx_win_size == 0) {
            // 窗口满，排队等待
            skb_queue_tail(&chan->tx_queue, skb);
            return 0;
        }
    } else if (chan->mode == L2CAP_MODE_LE_FLOWCTL ||
               chan->mode == L2CAP_MODE_ECRED) {
        // LE 信用模式: 检查信用
        if (chan->tx_credits == 0) {
            skb_queue_tail(&chan->tx_queue, skb);
            return 0;
        }
        chan->tx_credits--;
    }

    // 3. 模式特定处理
    switch (chan->mode) {
    case L2CAP_MODE_BASIC:
        // 基础模式：直接发送
        return l2cap_do_send(chan, skb);

    case L2CAP_MODE_ERTM:
        // ERTM：添加重传头
        return l2cap_ertm_send(chan, skb);

    case L2CAP_MODE_STREAMING:
        // Streaming：添加序号
        return l2cap_streaming_send(chan, skb);

    case L2CAP_MODE_LE_FLOWCTL:
    case L2CAP_MODE_ECRED:
        // LE 流控：发送并扣减信用
        return l2cap_le_send_data(chan, skb);
    }
}

l2cap_do_send --- 基础模式发送

cpp 复制代码
// 内核: net/bluetooth/l2cap_core.c

static int l2cap_do_send(struct l2cap_chan *chan, struct sk_buff *skb)
{
    // 构造 L2CAP 报文
    // [L2CAP Header: len(2B) + cid(2B)] [Payload]

    __le16 *hdr;

    // 预留 L2CAP 头部空间
    skb_push(skb, L2CAP_HDR_SIZE);

    // 填充头部
    hdr = (__le16 *)skb->data;
    put_le16(hdr, skb->len - L2CAP_HDR_SIZE);  // 长度
    put_le16(hdr + 1, chan->dcid);              // 目的 CID

    // 通过 HCI ACL 链路发送
    // 调用 hci_send_acl() 或直接提交给驱动
    return l2cap_send_acl(chan->conn, skb);
}

四、数据接收完整链路

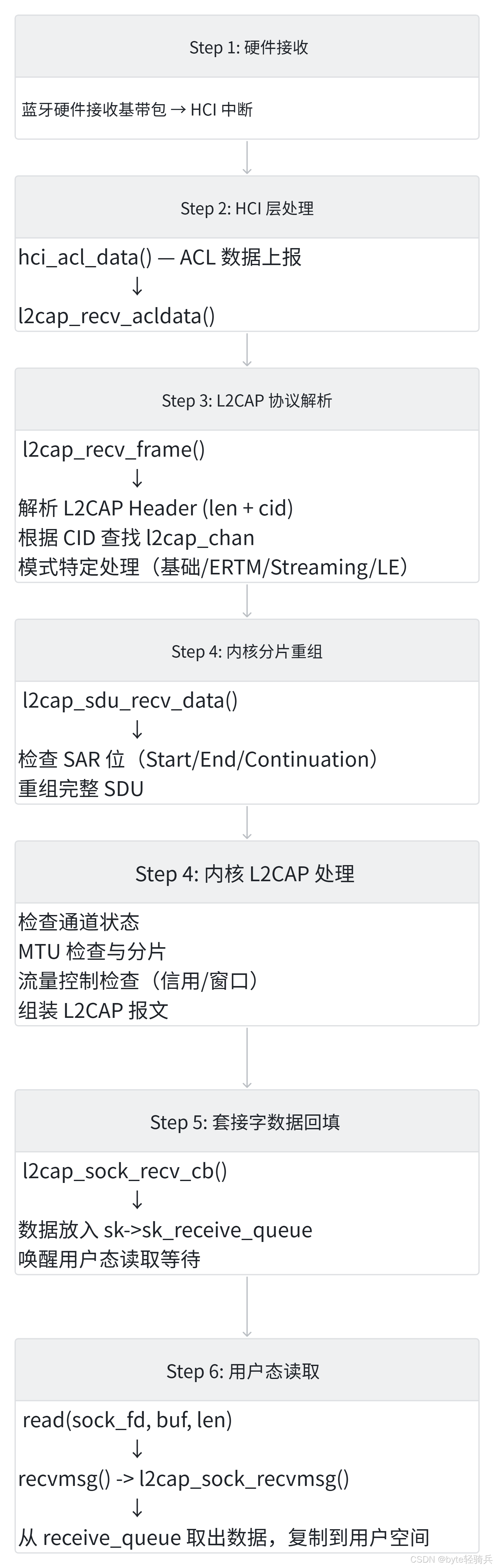

4.1 内核接收流程

4.2 内核接收实现

L2CAP 帧接收

cpp 复制代码
// 内核: net/bluetooth/l2cap_core.c

static void l2cap_recv_frame(struct l2cap_conn *conn, struct sk_buff *skb)
{
    struct l2cap_hdr *hdr;
    u16 cid, len;
    struct l2cap_chan *chan;

    // 1. 检查最小长度
    if (skb->len < L2CAP_HDR_SIZE) {
        kfree_skb(skb);
        return;
    }

    // 2. 解析 L2CAP 头
    hdr = (struct l2cap_hdr *)skb->data;
    len = __le16_to_cpu(hdr->len);
    cid = __le16_to_cpu(hdr->cid);

    skb_pull(skb, L2CAP_HDR_SIZE);

    // 3. 固定通道处理
    if (cid == L2CAP_CID_SIGNALING ||
        cid == L2CAP_CID_LE_SIGNALING) {
        l2cap_recv_signal(conn, skb, len);   // 信令通道
        return;
    }

    // 4. 查找动态通道
    chan = l2cap_chan_find_by_cid(conn, cid);
    if (!chan) {
        // 未知通道，丢弃
        kfree_skb(skb);
        return;
    }

    // 5. 调用通道接收回调
    chan->recv(chan, skb);
}

l2cap_sock_recv_cb --- 套接字数据回填

cpp 复制代码
// 内核: net/bluetooth/l2cap_sock.c

static int l2cap_sock_recv_cb(struct l2cap_chan *chan, struct sk_buff *skb)
{
    struct l2cap_sock *sk = chan->sock;
    struct sock *sock = &sk->sk;

    // 1. 检查队列长度限制
    if (skb_queue_len(&sk->rx_queue) > L2CAP_RX_QUEUE_LEN) {
        // 队列满，丢包
        kfree_skb(skb);
        return -ENOMEM;
    }

    // 2. 数据入接收队列
    skb_queue_tail(&sk->rx_queue, skb);

    // 3. 触发套接字可读事件
    sock->sk_data_ready(sock);   // 唤醒 epoll/select 等待者

    return 0;
}

l2cap_sock_recvmsg --- 用户态数据读取

cpp 复制代码
// 内核: net/bluetooth/l2cap_sock.c

static int l2cap_sock_recvmsg(struct sock *sk, struct msghdr *msg,
                              size_t len, int flags, int *addr_len)
{
    struct l2cap_sock *l2cap_sk = l2cap_pi(sk);
    struct sk_buff *skb;
    int err = 0;

    // 1. 等待数据
    skb = skb_recv_datagram(sk, flags, &err);
    if (!skb)
        return err;

    // 2. 处理控制消息
    if (skb->len < len)
        len = skb->len;

    // 3. 复制数据到用户空间
    if (memcpy_to_msgiori(msg, skb->data, len) < 0) {
        kfree_skb(skb);
        return -EFAULT;
    }

    // 4. 更新接收者地址
    if (msg->msg_name) {
        struct sockaddr_l2 *addr = (struct sockaddr_l2 *)msg->msg_name;
        addr->l2_family = AF_BLUETOOTH;
        bacpy(&addr->l2_bdaddr, &l2cap_sk->l2a.l2_bdaddr);
        addr->l2_cid = l2cap_sk->l2a.l2_cid;
        *addr_len = sizeof(*addr);
    }

    kfree_skb(skb);
    return len;
}

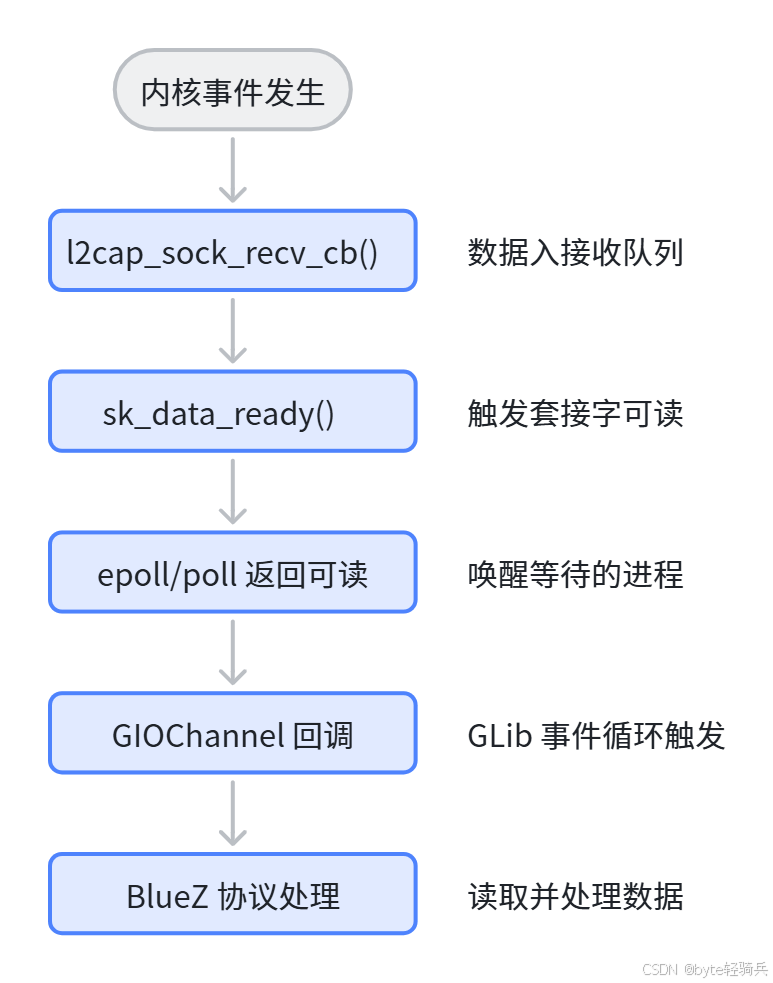

4.3 用户态接收

cpp 复制代码
// BlueZ 用户态：io_session_event() 回调
// src/sdpd-server.c

static gboolean io_session_event(GIOChannel *chan, GIOCondition cond,
                                gpointer data)
{
    sdp_pdu_hdr_t hdr;
    uint8_t *buf;
    int sk, len, size;

    if (cond & G_IO_NVAL)
        return FALSE;

    sk = g_io_channel_unix_get_fd(chan);

    // 1. 事件错误处理
    if (cond & (G_IO_HUP | G_IO_ERR))
        goto cleanup;

    // 2. 预读获取报文头
    len = recv(sk, &hdr, sizeof(sdp_pdu_hdr_t), MSG_PEEK);
    if (len < 0 || (unsigned int)len < sizeof(sdp_pdu_hdr_t))
        goto cleanup;

    // 3. 计算完整报文长度
    size = sizeof(sdp_pdu_hdr_t) + ntohs(hdr.plen);
    buf = malloc(size);
    if (!buf)
        return TRUE;

    // 4. 读取完整报文
    len = recv(sk, buf, size, 0);
    if (len <= 0) {
        free(buf);
        goto cleanup;
    }

    // 5. 交给协议处理层
    handle_request(sk, buf, len);

    return TRUE;

cleanup:
    sdp_svcdb_collect_all(sk);
    sdp_cstate_cleanup(sk);
    return FALSE;
}

五、分片重组机制

5.1 SAR 位与分片标识

cpp 复制代码
// L2CAP 控制字段中的 SAR 位
// btio/btio.c 与 monitor/l2cap.c 中的定义

#define L2CAP_CTRL_SAR_MASK     0xC000  // SAR 位掩码（16位控制字段）
#define L2CAP_SAR_UNSEGMENTED   0x00    // 不分片
#define L2CAP_SAR_START         0x01    // 起始分片
#define L2CAP_SAR_END           0x02    // 结束分片
#define L2CAP_SAR_CONTINUE      0x03    // 中间分片

// 扩展控制字段（32位）
#define L2CAP_EXT_CTRL_SAR_MASK 0x00030000

5.2 内核分片处理

cpp 复制代码
// 内核: net/bluetooth/l2cap_core.c

// 发送侧分片
static int l2cap_sdu_send_segment(struct l2cap_chan *chan,
                                  struct sk_buff *sdu, int offset)
{
    struct sk_buff *skb;
    u8 sar;

    // 1. 确定 SAR 位
    if (offset == 0 && sdu->len <= chan->mtu)
        sar = L2CAP_SAR_UNSEGMENTED;     // 不分片
    else if (offset == 0)
        sar = L2CAP_SAR_START;          // 起始分片
    else if (offset + chan->mtu >= sdu->len)
        sar = L2CAP_SAR_END;            // 结束分片
    else
        sar = L2CAP_SAR_CONTINUE;       // 中间分片

    // 2. 构造分片报文
    skb = alloc_skb(L2CAP_HDR_SIZE + 2 + chan->mtu);

    // 3. 填充控制字段（含 SAR 位）
    // 基础模式：sar 在 16 位控制字段的 bit14-15
    // ERTM/Streaming：sar 在 32 位扩展控制字段的 bit16-17
    __le16 *ctrl = (__le16 *)skb_put(skb, 2);
    put_le16(ctrl, sar << L2CAP_CTRL_SAR_SHIFT);

    // 4. 复制分片数据
    int seg_len = min(chan->mtu, sdu->len - offset);
    skb_put_data(skb, sdu->data + offset, seg_len);

    // 5. 发送分片
    return l2cap_do_send(chan, skb);
}

5.3 内核重组实现

cpp 复制代码
// 内核: net/bluetooth/l2cap_core.c

static int l2cap_sdu_recv_data(struct l2cap_chan *chan, struct sk_buff *skb)
{
    u8 sar;

    // 1. 解析 SAR 位
    if (chan->mode == L2CAP_MODE_BASIC)
        sar = (skb->data[0] & L2CAP_CTRL_SAR_MASK) >> L2CAP_CTRL_SAR_SHIFT;
    else
        sar = (skb->data[0] & L2CAP_EXT_CTRL_SAR_MASK) >>
              L2CAP_EXT_CTRL_SAR_SHIFT;

    // 2. 根据 SAR 处理
    switch (sar) {
    case L2CAP_SAR_UNSEGMENTED:
        // 不分片，直接上报
        return l2cap_sock_recv_cb(chan, skb);

    case L2CAP_SAR_START:
        // 起始分片，创建重组缓冲区
        if (chan->sdu) {
            // 已有重组数据，丢弃
            kfree_skb(chan->sdu);
            chan->sdu = NULL;
        }
        chan->sdu = skb_clone(skb, GFP_ATOMIC);
        chan->sdu_copied = skb->len;
        break;

    case L2CAP_SAR_CONTINUE:
        // 中间分片，追加到缓冲区
        if (chan->sdu) {
            skb_append(chan->sdu, skb->data, skb->len);
            chan->sdu_copied += skb->len;
        }
        kfree_skb(skb);
        break;

    case L2CAP_SAR_END:
        // 结束分片，完成重组
        if (chan->sdu) {
            skb_append(chan->sdu, skb->data, skb->len);
            // 完整 SDU 上报
            l2cap_sock_recv_cb(chan, chan->sdu);
            chan->sdu = NULL;
        }
        kfree_skb(skb);
        break;
    }

    return 0;
}

5.4 用户态监控分析

cpp 复制代码
// monitor/l2cap.c --- 分片状态跟踪

struct index_data {
    void *frag_buf;      // 重组缓冲区
    uint16_t frag_pos;   // 当前位置
    uint16_t frag_len;   // 总长度
    uint16_t frag_cid;   // 通道 ID
};

static struct index_data index_list[MAX_INDEX][2];

// 清空分片缓冲区
static void clear_fragment_buffer(uint16_t index, bool in)
{
    free(index_list[index][in].frag_buf);
    index_list[index][in].frag_buf = NULL;
    index_list[index][in].frag_pos = 0;
    index_list[index][in].frag_len = 0;
}

六、流量控制机制

6.1 三种流量控制模式

|-----------|------------------------------|-----------|--------------|
| 模式 | 常量 | 适用场景 | 流控方式 |
| Basic | L2CAP_MODE_BASIC (0x00) | 传统 BR/EDR | 无流控，依赖基带重传 |
| ERTM | L2CAP_MODE_ERTM (0x03) | 可靠传输 | 滑动窗口 + 重传定时器 |
| Streaming | L2CAP_MODE_STREAMING (0x04) | 实时音视频 | 窗口控制，不重传 |
| LE Credit | L2CAP_MODE_LE_FLOWCTL (0x80) | BLE 单连接 | 信用计数 |
| ECRED | L2CAP_MODE_ECRED (0x81) | BLE 多连接 | 扩展信用 |

6.2 ERTM 重传流程

cpp 复制代码
// 内核: net/bluetooth/l2cap_ertm.c

struct l2cap_ertm_state {
    u8 txseq;              // 发送序列号 (0-63)
    u8 reqseq;             // 期望接收序列号
    u8 ftx;                // 重传标志

    u16 tx_win_size;       // 发送窗口大小
    u8  max_tx;            // 最大重传次数
    u16 retrans_timeout;   // 重传超时（ms）
    u16 monitor_timeout;   // 监控超时（ms）

    struct timer_list retrans_timer;   // 重传定时器
    struct timer_list monitor_timer;   // 监控定时器

    struct sk_buff_head tx_reassembly; // 未确认的发送帧队列
};

// 发送 I-Frame
static int l2cap_ertm_send(struct l2cap_chan *chan, struct sk_buff *skb)
{
    struct l2cap_ertm_state *state = chan->priv;

    // 1. 检查窗口
    if (state->tx_win_size == 0)
        return -EAGAIN;  // 窗口满，等待

    // 2. 添加 ERTM 控制字段
    // [Control: TxSeq(6bit) + ReqSeq(6bit) + SAR(2bit) + ...]

    // 3. 设置重传定时器
    mod_timer(&state->retrans_timer,
              jiffies + msecs_to_jiffies(state->retrans_timeout));

    // 4. 入未确认队列
    skb_queue_tail(&state->tx_reassembly, skb);

    // 5. 扣减窗口
    state->tx_win_size--;

    // 6. 发送
    return l2cap_do_send(chan, skb);
}

// 接收 RR 帧（Receiver Ready）
static void l2cap_ertm_recv_rr(struct l2cap_chan *chan, u8 reqseq)
{
    struct l2cap_ertm_state *state = chan->priv;

    // 1. 确认 up to reqseq-1 的帧
    while (!skb_queue_empty(&state->tx_reassembly)) {
        struct sk_buff *skb = skb_peek(&state->tx_reassembly);
        u8 frame_seq = l2cap_get_txseq(skb);

        if (frame_seq == reqseq)
            break;  // 到达已确认位置

        // 释放已确认帧
        skb_dequeue(&state->tx_reassembly);
        kfree_skb(skb);
    }

    // 2. 更新窗口
    state->tx_win_size = min(chan->mps,
            state->tx_win_size + (reqseq - state->reqseq));
    state->reqseq = reqseq;

    // 3. 重传定时器重启
    if (!skb_queue_empty(&state->tx_reassembly))
        mod_timer(&state->retrans_timer,
                  jiffies + msecs_to_jiffies(state->retrans_timeout));
}

6.3 LE Credit 流控

cpp 复制代码
// 内核: net/bluetooth/l2cap_le.c

// LE Credit Based Flow Control 接收
static void l2cap_le_flowctl_recv_credits(struct l2cap_chan *chan,
                                          u16 credits)
{
    // 增加发送信用
    chan->tx_credits += credits;

    // 触发发送队列中的数据
    l2cap_le_resume_tx(chan);
}

// 检查并执行发送
static int l2cap_le_send_data(struct l2cap_chan *chan, struct sk_buff *skb)
{
    // 1. 检查信用
    if (chan->tx_credits == 0) {
        skb_queue_tail(&chan->tx_queue, skb);
        return 0;  // 等待信用补充
    }

    // 2. 扣减信用
    chan->tx_credits--;

    // 3. 发送数据
    return l2cap_do_send(chan, skb);
}

// 信用补充后恢复发送
static void l2cap_le_resume_tx(struct l2cap_chan *chan)
{
    struct sk_buff *skb;

    while (chan->tx_credits > 0 &&
           (skb = skb_dequeue(&chan->tx_queue))) {
        l2cap_do_send(chan, skb);
        chan->tx_credits--;
    }
}

七、BLE 与经典 L2CAP 差异化处理

7.1 核心差异对比

|------------|------------------------------------|----------------------------|
| 特性 | 经典 L2CAP (BR/EDR) | BLE L2CAP |
| 套接字类型 | SOCK_SEQPACKET | SOCK_SEQPACKET |
| 寻址方式 | PSM (Protocol Service Multiplexer) | CID (Channel ID) |
| 信令通道 | CID 0x0001 | CID 0x0005 |
| 默认 MTU | 672 字节 | 23 字节（可协商至 65535） |
| 流控模式 | Basic/ERTM/Streaming | LE Flow Control / ECRED |
| 信用机制 | 窗口大小（Window Size） | 信用值（Credits） |
| 连接建立 | 3 步握手（Conf Req/Rsp） | 直接连接（LE Create Connection） |
| 地址类型 | 仅 Public | Public / Random |

7.2 BlueZ 中的差异化处理

cpp 复制代码
// btio/btio.c --- l2cap_set()

static gboolean l2cap_set(int sock, uint8_t src_type, int sec_level,
                          uint16_t imtu, uint16_t omtu, uint8_t mode,
                          int central, int flushable, uint32_t priority,
                          GError **err)
{
    if (imtu || omtu || mode) {
        gboolean ret = FALSE;

        // 根据地址类型选择不同 sockopt
        if (src_type == BDADDR_BREDR)
            // BR/EDR: 使用 SOL_L2CAP 级别的 L2CAP_OPTIONS
            ret = set_l2opts(sock, imtu, omtu, mode, err);
        else
            // LE: 使用 SOL_BLUETOOTH 级别的 BT_RCVMTU/BT_MODE
            {
                if (imtu)
                    ret = set_le_imtu(sock, imtu, err);
                if (ret && mode)
                    ret = set_le_mode(sock, mode, err);
            }

        if (!ret)
            return ret;
    }
    // ...
}

7.3 地址类型判断

cpp 复制代码
// 用户态地址类型定义
// lib/bluetooth.h

#define BDADDR_BREDR    0x00  // BR/EDR（经典蓝牙）
#define BDADDR_LE_PUBLIC 0x01  // LE 公共地址
#define BDADDR_LE_RANDOM 0x02  // LE 随机地址

// BlueZ 在创建连接时根据设备类型选择
// src/device.c --- 地址类型选择

uint8_t determine_addr_type(struct btd_device *device)
{
    if (device->type == BT_TRANSPORT_LE) {
        if (device->info.flags & MGMT_DEV_INFO_RANDOM)
            return BDADDR_LE_RANDOM;
        else
            return BDADDR_LE_PUBLIC;
    }
    return BDADDR_BREDR;
}

7.4 信令协议差异

cpp 复制代码
// monitor/l2cap.c --- 信令操作码表

// BR/EDR 信令
static const struct sig_opcode_data bredr_sig_opcode_table[] = {
    { 0x01, "Command Reject",          sig_cmd_reject, 2, false },
    { 0x02, "Connection Request",      sig_conn_req,   4, true  },
    { 0x03, "Connection Response",     sig_conn_rsp,   8, true  },
    { 0x04, "Configure Request",       sig_config_req, 4, false },
    { 0x05, "Configure Response",      sig_config_rsp, 6, false },
    { 0x06, "Disconnection Request",   sig_disconn_req,4, true  },
    { 0x07, "Disconnection Response",  sig_disconn_rsp,4, true  },
    { 0x0c, "Create Channel Request", sig_create_chan_req, 5, true },
    { 0x0d, "Create Channel Response",sig_create_chan_rsp, 8, true },
    // ... AMP 相关
};

// LE 信令
static const struct sig_opcode_data le_sig_opcode_table[] = {
    { 0x01, "Command Reject",              sig_cmd_reject, 2, false },
    { 0x06, "Disconnection Request",        sig_disconn_req, 4, true  },
    { 0x07, "Disconnection Response",       sig_disconn_rsp, 4, true  },
    { 0x12, "Connection Param Update Req", sig_conn_param_req, 8, true  },
    { 0x13, "Connection Param Update Rsp", sig_conn_param_rsp,2, true },
    { 0x14, "LE Connection Request",       sig_le_conn_req,   10, true },
    { 0x15, "LE Connection Response",      sig_le_conn_rsp,   10, true },
    { 0x16, "LE Flow Control Credit",      sig_le_flowctl_creds, 4, true },
    // ... ECRED 相关
};

7.5 LE Create Connection 参数

cpp 复制代码
// monitor/l2cap.c --- LE 连接请求解析

static void sig_le_conn_req(const struct l2cap_frame *frame)
{
    const struct bt_l2cap_pdu_le_conn_req *pdu = frame->data;

    print_psm(pdu->psm);
    print_cid("Source", pdu->scid);
    print_field("MTU: %u", le16_to_cpu(pdu->mtu));     // 协商 MTU
    print_field("MPS: %u", le16_to_cpu(pdu->mps));     // 最大 PDU 大小
    print_field("Credits: %u", le16_to_cpu(pdu->credits)); // 初始信用

    // 记录通道信息
    assign_scid(frame, le16_to_cpu(pdu->scid),
               le16_to_cpu(pdu->psm),
               L2CAP_MODE_LE_FLOWCTL, 0);
}

八、用户态与内核态数据交互边界

8.1 分层职责矩阵

|-------------------|------------|------------------------|
| 层级 | 职责范围 | 关键操作 |
| BlueZ Profile | 协议语义处理 | SDP/RFCOMM/GATT/A2DP |
| btio 封装 | Socket 抽象 | 创建/连接/监听/模式设置 |
| L2CAP Socket | 传输通道抽象 | bind/connect/send/recv |
| 内核 l2cap_core | L2CAP 协议实现 | 分片/重组/流控/重传 |
| 内核 hci_core | HCI 协议 | 指令/事件/ACL 管理 |
| 蓝牙驱动 | 硬件通信 | USB/UART/SDIO 通信 |

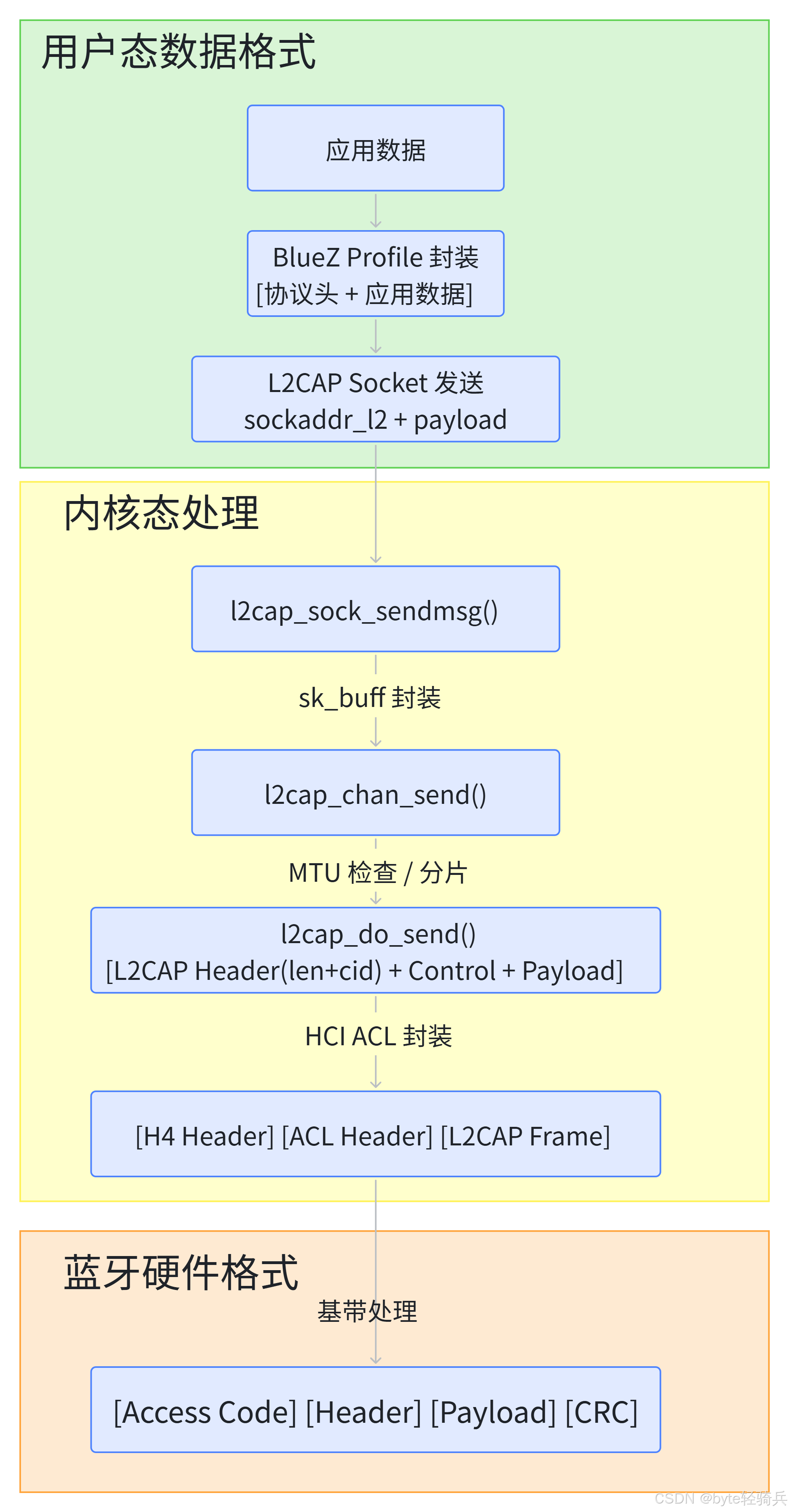

8.2 数据格式转换

8.3 状态同步机制

cpp 复制代码
// 用户态监听内核事件
// src/profile.c --- 扩展 Profile 注册

static int ext_register(struct btd_adapter *adapter, struct ext_profile *ext)
{
    // L2CAP 服务器
    if (ext->local_psm) {
        io = bt_io_listen(connect, confirm, l2cap, NULL, &err,
                    BT_IO_OPT_SOURCE_BDADDR,
                    btd_adapter_get_address(adapter),
                    BT_IO_OPT_MODE, ext->mode,
                    BT_IO_OPT_PSM, psm,
                    BT_IO_OPT_SEC_LEVEL, ext->sec_level,
                    BT_IO_OPT_INVALID);
        // ...
    }
}

// GIOChannel 事件监听
g_io_add_watch(io, G_IO_IN | G_IO_ERR | G_IO_HUP | G_IO_NVAL,
               io_accept_event, &l2cap_sock);

8.4 异步通知流程

九、 异常处理与丢包机制

9.1 用户态错误检测

cpp 复制代码
// btio/btio.c --- 连接建立错误处理

GIOChannel *bt_io_connect(BtIOConnect connect, gpointer user_data,
                           GDestroyNotify destroy, GError **gerr,
                           BtIOOption opt1, ...)
{
    // ...

    err = l2cap_connect(sock, &opts.dst, opts.dst_type,
                        opts.psm, opts.cid);
    if (err < 0) {
        ba2str(&opts.dst, addr);
        g_set_error(gerr, BT_IO_ERROR, -err,
                    "connect to %s: %s (%d)",
                    addr, strerror(-err), -err);
        g_io_channel_unref(io);
        return NULL;
    }

    // ...
}

9.2 内核异常处理

cpp 复制代码
// 内核: net/bluetooth/l2cap_core.c

// 通道错误状态处理
static void l2cap_chan_state_change(struct l2cap_chan *chan, int state)
{
    // 状态异常
    if (state == L2CAP_DISCONNECTED) {
        // 清理重组缓冲区
        if (chan->sdu) {
            kfree_skb(chan->sdu);
            chan->sdu = NULL;
        }

        // 清空发送队列
        skb_queue_purge(&chan->tx_queue);
        skb_queue_purge(&chan->rx_queue);

        // 通知上层
        if (chan->state_change)
            chan->state_change(chan, state);
    }
}

// MTU 不匹配
int l2cap_chan_send(struct l2cap_chan *chan, struct sk_buff *skb)
{
    if (skb->len > chan->mtu) {
        // 超过 MTU，需要分片或返回错误
        if (chan->mode == L2CAP_MODE_BASIC)
            return -EMSGSIZE;  // 基础模式直接拒绝
        // 其他模式执行分片
    }
    // ...
}

9.3 丢包恢复策略

cpp 复制代码
// 内核: ERTM 重传定时器处理

static void l2cap_ertm_retrans_timeout(struct timer_list *t)
{
    struct l2cap_chan *chan = from_timer(chan, t,
                              priv.ertm.retrans_timer);
    struct l2cap_ertm_state *state = chan->priv;
    struct sk_buff *skb;

    // 检查是否有未确认帧
    while ((skb = skb_peek(&state->tx_reassembly))) {
        u8 frame_seq = l2cap_get_txseq(skb);

        // 达到最大重传次数
        if (l2cap_get_ftx(skb) >= state->max_tx) {
            // 通道失败
            l2cap_chan_state_change(chan, L2CAP_DISCONNECTED);
            return;
        }

        // 增加重传标志
        l2cap_set_ftx(skb, 1);
        l2cap_inc_ftx(skb);

        // 重传
        l2cap_do_send(chan, skb);
    }

    // 重启定时器
    if (!skb_queue_empty(&state->tx_reassembly))
        mod_timer(&state->retrans_timer,
                  jiffies + msecs_to_jiffies(state->retrans_timeout));
}

十、调试与排坑技巧

10.1 内核态调试

cpp 复制代码
# 1. 查看 L2CAP 套接字
cat /proc/net/bluetooth/l2cap

# 2. 查看蓝牙设备信息
hciconfig -a
btmgmt info

# 3. 启用内核蓝牙调试
echo 1 > /sys/module/bluetooth/parameters/disable_ertm
echo 'module bt_hc +p' > /sys/kernel/debug/dynamic_debug/control

# 4. 使用 btmon 抓取 HCI 报文
sudo btmon -f hci0

# 5. 使用 btmgr 查看 L2CAP 连接
sudo btmgmt

# 6. ftrace 跟踪内核 L2CAP
echo 1 > /sys/kernel/tracing/events/l2cap/enable
cat /sys/kernel/tracing/trace_pipe

10.2 用户态调试

cpp 复制代码
# 1. 使用 strace 跟踪系统调用
strace -e trace=socket,bind,connect,sendto,recvfrom \
       -f bluetoothd

# 2. 使用 ltrace 跟踪库函数
ltrace -f -l libbluetooth.so bluetoothd

# 3. GDB 调试 BlueZ
gdb bluetoothd
# 断点: btpktsrc.c, l2cap_sock.c 相关函数

# 4. 启用 BlueZ 调试日志
bluetoothd -d  # 增加调试输出
# 或修改 main.conf 中 [General] 段的 Debug 选项

# 5. 使用 btmon 配合分析
sudo btmon | tee /tmp/bt_trace.log

# 6. Python 脚本解析 btmon 日志
# tools/parser/ 下的解析工具
python3 tools/parser/main.py /tmp/bt_trace.log

10.3 常见问题与解决方案

问题一：L2CAP 连接超时

cpp 复制代码
# 症状：connect() 返回 ETIMEDOUT

# 排查步骤：
# 1. 确认设备在范围内且已连接
hcitool lq XX:XX:XX:XX:XX:XX  # Link Quality

# 2. 检查 ACL 连接状态
btmgmt info
cat /proc/net/bluetooth/l2cap

# 3. 内核日志
dmesg | grep -i l2cap
dmesg | grep -i error

# 4. 常见原因：
#    - 设备未支持目标 PSM
#    - 链路质量差
#    - 安全级别不匹配

问题二：MTU 协商失败

cpp 复制代码
// 症状：getsockopt(L2CAP_OPTIONS) 返回的 MTU 不符合预期

// 解决方案：
// 1. 检查对端支持的 MTU
int sock = socket(PF_BLUETOOTH, SOCK_SEQPACKET, BTPROTO_L2CAP);
struct l2cap_options opts;
socklen_t len = sizeof(opts);
getsockopt(sock, SOL_L2CAP, L2CAP_OPTIONS, &opts, &len);
printf("MTU: imtu=%u, omtu=%u\n", opts.imtu, opts.omtu);

// 2. 强制设置 MTU（在 connect 之前）
opts.omtu = 1024;  // 尝试协商更大的 MTU
setsockopt(sock, SOL_L2CAP, L2CAP_OPTIONS, &opts, sizeof(opts));

问题三：分片数据丢失

cpp 复制代码
// 症状：接收方收到不完整的 SDU

// 排查：
// 1. 检查发送方 MTU 与接收方 imtu 是否匹配
// 2. 确认 SAR 位设置正确
// 3. 监控 sk->sk_receive_queue 的深度

// 解决方案：
// 增加接收缓冲区
int opt = 262144;  // 256KB
setsockopt(sock, SOL_SOCKET, SO_RCVBUF, &opt, sizeof(opt));

问题四：信用耗尽无法发送

cpp 复制代码
// 症状：LE Credit 模式下发送阻塞

// 原因：
// - 接收方未及时返回信用
// - 信用值为 0 时，发送队列阻塞

// 解决方案：
// 1. 增大初始信用值
struct bt_l2cap_pdu_le_conn_req req;
req.credits = htobs(10);  // 初始信用 10

// 2. 及时补充信用
// 接收方处理完数据后，发送 LE_FLOWCTL_CREDITS
struct bt_l2cap_pdu_le_flowctl_creds creds;
creds.credits = htobs(5);  // 补充 5 个信用
send_cmd(BT_L2CAP_OP_LE_FLOWCTL_CREDITS, &creds);

10.4 开发调试最佳实践

10.4.1 代码中的关键日志点

cpp 复制代码
// 建议在以下位置添加日志：

// 用户态：
// 1. 连接建立前后
DBG("L2CAP connect: src=%s, dst=%s, psm=%u",
    src_addr, dst_addr, psm);

// 2. 数据发送
DBG("L2CAP send: %zu bytes to psm %u", len, psm);

// 3. 数据接收
DBG("L2CAP recv: %zu bytes from psm %u", len, psm);

// 内核态（使用 dynamic debug）：
// 1. l2cap_sock_sendmsg() 入口
// 2. l2cap_sock_recvmsg() 出口
// 3. l2cap_chan_state_change() 状态转换

10.4.2 状态机跟踪

cpp 复制代码
// 跟踪 L2CAP 通道状态转换
// 内核: net/bluetooth/l2cap_core.c

static const char *l2cap_state_str(enum l2cap_state state)
{
    switch (state) {
    case L2CAP_OPEN:          return "OPEN";
    case L2CAP_BR_CONNECT:     return "BR_CONNECT";
    case L2CAP_BR_CONNECTING:  return "BR_CONNECTING";
    case L2CAP_BR_CONFIG:      return "BR_CONFIG";
    case L2CAP_BR_RECONFIG:   return "BR_RECONFIG";
    case L2CAP_ERTM_CONNECT:  return "ERTM_CONNECT";
    case L2CAP_ERTM_CONFIG:   return "ERTM_CONFIG";
    case L2CAP_STREAM_CONNECT: return "STREAM_CONNECT";
    case L2CAP_STREAM_CONFIG: return "STREAM_CONFIG";
    case L2CAP_LE_CONNECT:    return "LE_CONNECT";
    case L2CAP_LE_CONN_REQ:   return "LE_CONN_REQ";
    case L2CAP_LE_CFG_INFO:   return "LE_CFG_INFO";
    case L2CAP_LE_CFG_RECV:   return "LE_CFG_RECV";
    case L2CAP_DISCONNECTED:  return "DISCONNECTED";
    default:                  return "UNKNOWN";
    }
}

十一、核心函数速查表

11.1 BlueZ 用户态关键函数

|-------------------|---------------|--------------------------|
| 函数名 | 文件路径 | 功能描述 |
| bt_io_connect() | btio/btio.c | 创建 L2CAP/RFCOMM/SCO 出站连接 |
| bt_io_listen() | btio/btio.c | 创建 L2CAP/RFCOMM/SCO 入站监听 |
| bt_io_accept() | btio/btio.c | 接受入站连接 |
| l2cap_bind() | btio/btio.c | 绑定本地 L2CAP 地址 |
| l2cap_connect() | btio/btio.c | 发起 L2CAP 连接 |
| l2cap_set() | btio/btio.c | 设置 L2CAP 通道参数 |
| set_l2opts() | btio/btio.c | 设置 BR/EDR L2CAP 选项 |
| set_le_imtu() | btio/btio.c | 设置 LE 接收 MTU |
| set_le_mode() | btio/btio.c | 设置 LE 通道模式 |
| bt_io_set() | btio/btio.c | 动态修改已建立通道的参数 |
| bt_io_get() | btio/btio.c | 查询已建立通道的参数 |
| sdp_connect() | lib/sdp_lib.h | 创建 SDP 会话 |
| sdp_process() | lib/sdp_lib.h | 处理 SDP 异步响应 |

11.2 内核关键函数

|-----------------------------|----------------------------|--------------------|
| 函数名 | 内核文件 | 功能描述 |
| l2cap_sock_bind() | net/bluetooth/l2cap_sock.c | 处理 bind 系统调用 |
| l2cap_sock_connect() | net/bluetooth/l2cap_sock.c | 处理 connect 系统调用 |
| l2cap_sock_listen() | net/bluetooth/l2cap_sock.c | 处理 listen 系统调用 |
| l2cap_sock_accept() | net/bluetooth/l2cap_sock.c | 处理 accept 系统调用 |
| l2cap_sock_sendmsg() | net/bluetooth/l2cap_sock.c | 处理 sendmsg 系统调用 |
| l2cap_sock_recvmsg() | net/bluetooth/l2cap_sock.c | 处理 recvmsg 系统调用 |
| l2cap_sock_setsockopt() | net/bluetooth/l2cap_sock.c | 处理 setsockopt 系统调用 |
| l2cap_sock_getsockopt() | net/bluetooth/l2cap_sock.c | 处理 getsockopt 系统调用 |
| l2cap_chan_send() | net/bluetooth/l2cap_core.c | 通道数据发送核心逻辑 |
| l2cap_sock_recv_cb() | net/bluetooth/l2cap_sock.c | 通道数据接收回调 |
| l2cap_recv_frame() | net/bluetooth/l2cap_core.c | L2CAP 帧解析与分发 |
| l2cap_sdu_recv_data() | net/bluetooth/l2cap_core.c | SDU 重组处理 |
| l2cap_ertm_send() | net/bluetooth/l2cap_ertm.c | ERTM 模式发送 |
| l2cap_le_send_data() | net/bluetooth/l2cap_le.c | LE 模式发送 |
| l2cap_chan_state_change() | net/bluetooth/l2cap_core.c | 通道状态变更处理 |

十二、数据结构映射关系

12.1 地址结构映射

暂时无法在飞书文档外展示此内容

12.2 选项结构映射

暂时无法在飞书文档外展示此内容

12.3 通道状态映射

暂时无法在飞书文档外展示此内容

12.4 错误码映射

暂时无法在飞书文档外展示此内容

十三、总结

BlueZ 与内核 L2CAP 的数据交互是 Linux 蓝牙子系统的核心数据通路，其架构设计体现了经典的 Unix 套接思想与蓝牙协议的深度融合。本文从架构、结构体、发送链路、接收链路、分片重组、流量控制、BLE 差异化、异常处理等多个维度进行了完整的源码解析。

13.1 核心要点回顾

  1. 分层架构清晰：BlueZ 通过 btio 抽象层统一 L2CAP/RFCOMM/SCO 接口，内核通过 Socket 层隔离协议实现细节，形成了良好的关注点分离。

  2. 数据路径明确：用户态数据经bt_io_connect() → l2cap_sock_sendmsg() → l2cap_chan_send() → l2cap_do_send() 路径发送，接收路径反向对应，每一步都有明确的职责边界。

  3. 分片重组透明：内核自动处理 SAR 位（Start/End/Continuation）的分片与重组，用户态只需关注 MTU 限制，无需手动分片。

  4. 流量控制分级：从基础模式（无流控）到 ERTM（窗口+重传），再到 LE Credit（信用计数），不同场景采用不同流控策略，平衡可靠性与实时性。

  5. BLE 差异化处理：通过 src_type 判断设备类型，BR/EDR 使用 SOL_L2CAP 级别选项，LE 使用 SOL_BLUETOOTH 级别选项，实现了双栈支持。

13.2 开发建议

  1. 优先使用 btio 封装：避免直接操作原始 L2CAP Socket，利用 BlueZ 已封装的 bt_io_connect()/bt_io_listen()接口，减少协议处理错误。

  2. 合理设置 MTU：根据应用场景选择合适的 MTU（默认 672 字节，可协商至更大值），在吞吐量与分片开销间取得平衡。

  3. 正确处理信用：LE Credit 模式下，接收方处理完数据后应及时补充信用，避免发送方因信用耗尽阻塞。

  4. 充分利用流控模式：根据业务需求选择合适的流控模式，如可靠传输用 ERTM，实时音视频用 Streaming，BLE 场景用 LE Flow Control。

  5. 完善错误处理：检查 connect()、send()、recv() 的返回值，处理 EAGAIN、EMSGSIZE、ETIMEDOUT 等错误码，实现健壮的连接管理。

13.3 后续研究方向

  • AMP（Alternate MAC/PHY）：研究 802.11 AMP 控制器的 L2CAP 通道迁移

  • ECRED（Enhanced Credit）：深入分析 BLE 多连接的信用管理机制

  • L2CAP 固定通道：探索 CID 0x0004（ATT）、0x0005（LE 信令）等固定通道的特殊处理

  • 内核优化：研究 L2CAP 驱动的内存管理、队列调度、并发处理等性能优化点

通过深入理解 BlueZ 与内核 L2CAP 的交互机制，开发者可以更好地定位问题、优化性能、扩展功能，为构建高质量的蓝牙应用奠定坚实基础。

参考文献

  • Linux Kernel Source Code: net/bluetooth/l2cap_core.c, net/bluetooth/l2cap_sock.c

  • BlueZ Source Code: btio/btio.c, lib/l2cap.h, monitor/l2cap.c

  • Bluetooth Specification Version 5.3: Volume 3, Part A (L2CAP)

  • RFC 2473: Packet Segment Reassembly

相关推荐
byte轻骑兵8 天前
【BlueZ 】Linux 内核蓝牙子系统入门：hci_core 模块与 BlueZ 的交互
linux·人工智能·bluez·电脑蓝牙·嵌入式蓝牙
byte轻骑兵9 天前
【BlueZ 】input 模块：蓝牙鼠标/键盘等输入设备的基础适配逻辑
linux·人工智能·bluez·电脑蓝牙·嵌入式蓝牙
byte轻骑兵11 天前
【BlueZ 】sdp 模块：服务发现协议的用户态实现基础
linux·人工智能·bluez·电脑蓝牙·嵌入式蓝牙
byte轻骑兵12 天前
【BlueZ】 log 模块：日志系统的实现与自定义日志输出配置
linux·人工智能·bluez·电脑蓝牙·嵌入式蓝牙
byte轻骑兵17 天前
【BlueZ 】util 模块：通用工具函数，源码中高频复用的基础组件
linux·人工智能·bluez·电脑蓝牙·嵌入式蓝牙
byte轻骑兵18 天前
【BlueZ 】hci 模块：用户态 HCI 层的核心封装与消息处理
linux·人工智能·bluez·电脑蓝牙·嵌入式蓝牙
byte轻骑兵23 天前
【BlueZ 】Adapter 模块：蓝牙适配器（主设备）的初始化与核心逻辑
linux·人工智能·bluez·电脑蓝牙·嵌入式蓝牙
byte轻骑兵1 个月前
【BlueZ 】用户态入口：main.c 核心函数与程序启动流程
linux·人工智能·bluez·电脑蓝牙·嵌入式蓝牙
byte轻骑兵1 个月前
【BlueZ 】蓝牙配对/绑定基础：BlueZ 中安全机制的入门级源码解析
linux·人工智能·bluez·电脑蓝牙·嵌入式蓝牙
热门推荐
01国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）02Telegram APK 下载安装完整指南 — 2026年最新03GitHub 镜像站点04历年考研数学一、数学二、数学三真题试卷及答案PDF052026 爱知・名古屋亚运会怎么看？直播平台+赛程安排分享06蜘蛛磁力 搜索引擎大全，如何使用蜘蛛磁力查找磁力链接07给AI一张“业务概念地图“：本体如何从哲学走向企业智能08jev-ultrafast 深度解析：7 秒订机票的浏览器 Agent 是如何炼成的09微信历史版本含下载地址（ Windows PC | 安卓 | MAC ）及设置微信不更新10开源OV-Watch：怎么做一个智能手表
