力控SCADA电力专用图库，内置覆盖电力一次设备、二次设备全品类的专业符号库，组态阶段拖拽即用、一键关联数据点，运行阶段图元状态自动随实时数据变化，通过"动态图元+模板复用"双重机制将组态效率提升数倍。作为力控SCADA产品线的核心组件，电力图库适用于变电站监控、配电自动化、新能源集控等电力监控场景，让每一个图元都"会说话"、每一套画面都能"跨站复用"。

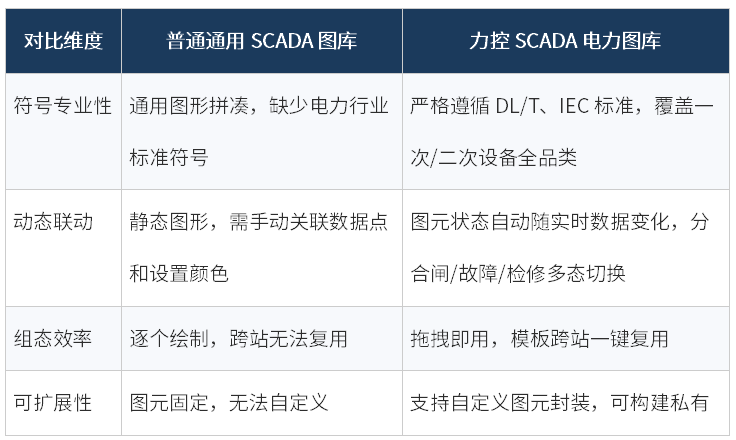

通用图库与力控SCADA电力图库关键维度对比
功能详解
图元体系：覆盖电力全场景的专业符号
力控SCADA电力图库内置300+种电力专用图元，涵盖一次设备（断路器、隔离开关、接地开关、变压器、母线、PT、CT、避雷器等）、二次设备（保护装置、测控装置、安全自动装置等）及辅助图元（标签、指示灯、接地符等）。符号均按电力行业标准绘制，图元外观、尺寸、颜色统一规范，确保不同工程师绘制的画面风格一致。组态时仅需从图库面板拖拽图元至画布，即可完成设备布局，无需手动绘制形状。

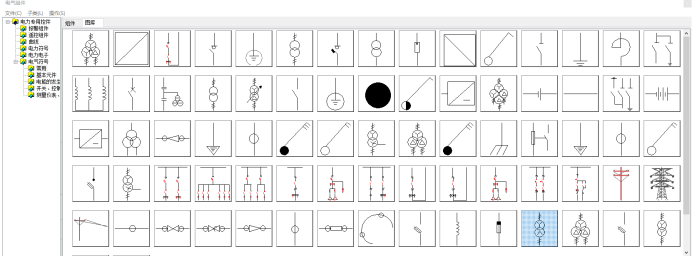

图1 力控SCADA电力图库
动态联动：图元随数据"活"起来
传统图库的图元是"死"的，而力控SCADA电力图库的图元是"活"的------绑定实时数据后，断路器的分合闸状态、母线的电压等级、变压器的负荷大小均可自动反映在画面上。当设备状态变化时，图元颜色、形态、闪烁效果实时切换：合闸显示红色、分闸显示绿色、故障闪烁告警、检修置灰。这一机制让调度员快速可识别现场设备运行状况。同时支持"多态图元"，同一图元可根据不同数据条件切换显示多种外观，一个图元即可表达完整的设备状态信息。

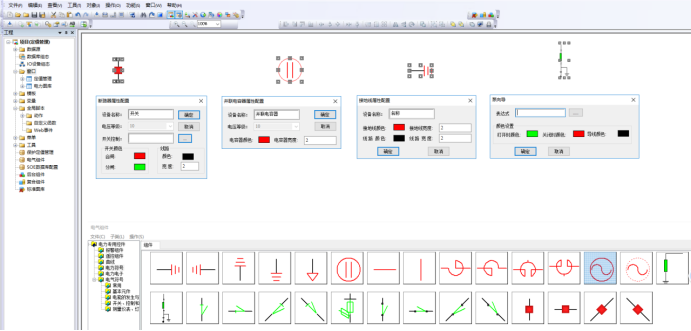

图2 力控SCADA电力图库
模板复用：一次组态，多站部署
力控SCADA支持将历史画面或图元组合保存为模板，同类型变电站可直接导入模板，仅替换设备名称和数据点关联即可完成新站画面组态。模板支持版本管理，升级时一键同步至所有已部署站点，确保画面风格统一。除模板外，用户还可将自定义图元封装，形成企业专属的图元库，进一步提升后续项目的组态效率。

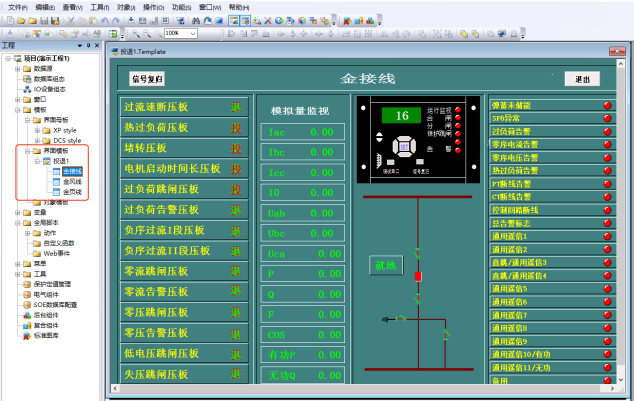

图3 力控SCADA模板
场景应用实例
华南某省网调度中心统筹辖区12座35kV变电站远程监控业务，前期部署通用SCADA平台，存在组态效率低、画面标准化缺失等问题：单站完整监控画面组态周期长达5个工作日，各站点图元样式、画面布局不统一，调度辨识难度高。
