RA-Eco-RA4M2-100PIN-V2.0 开发环境：VSCode + FSP 从新建工程到点亮 LED

本文基于 RA-Eco-RA4M2-100PIN-V2.0 开发板（主控 R7FA4M2AD3CFP ）的真实搭建过程整理，全程使用 VSCode + Renesas FSP 路线，不依赖 e²-studio，也不需要买 J-Link 就能完成"编译 → 烧录 → 运行"。

你可以只带一份 VSCode，照着做一遍就能跑通。

一、写在前面：这块板子到底是什么情况

先把最容易误解的三件事说清楚，后面很多"奇怪现象"都是由此而来。

传闻/手册说法	实际情况
板载 J-Link，接上就能调试	❌ 没有板载调试器。两个 USB 口都不是 J-Link，原理图里 `J-Link/JTAG` 全文命中 0 次
板载 SWD 接口 = 板载调试器	⚠️ 那只是一组排针，仍需外挂调试器（想要 F5 单步调试才需要买）
板载 USB 转 TTL，串口烧录很方便	✅ 这是真的。其中一个 USB 口是 CH340G （`VID_1A86&PID_7523`），串口打印、SCI 烧录都靠它

结论：烧程序不需要任何外部调试器 ，用瑞萨官方的 Renesas Flash Programmer (RFP) 走 USB BOOT 就行，零成本跑通。本文就按这个最小成本路径写。

二、环境准备

2.1 VSCode + Renesas Platform 扩展

装 VSCode（1.82+）。
扩展商店搜 Renesas Platform 安装。它会连带拉上几个附属扩展：
- Renesas Debug（调试，基于 Cortex-Debug）
- Renesas Build Utilities（构建工具链桥接）
- Renesas Smart Manual（寄存器手册速查）
- Renesas Memory Usage View（内存占用视图）

装完左侧出现 R 图标即代表环境就绪。

建议给瑞萨单独配一份 VSCode 运行环境（Ctrl+Shift+P → Preferences: Open User Settings (JSON)），避免和 ESP-IDF、STM32 等其它嵌入式扩展抢全局设置。

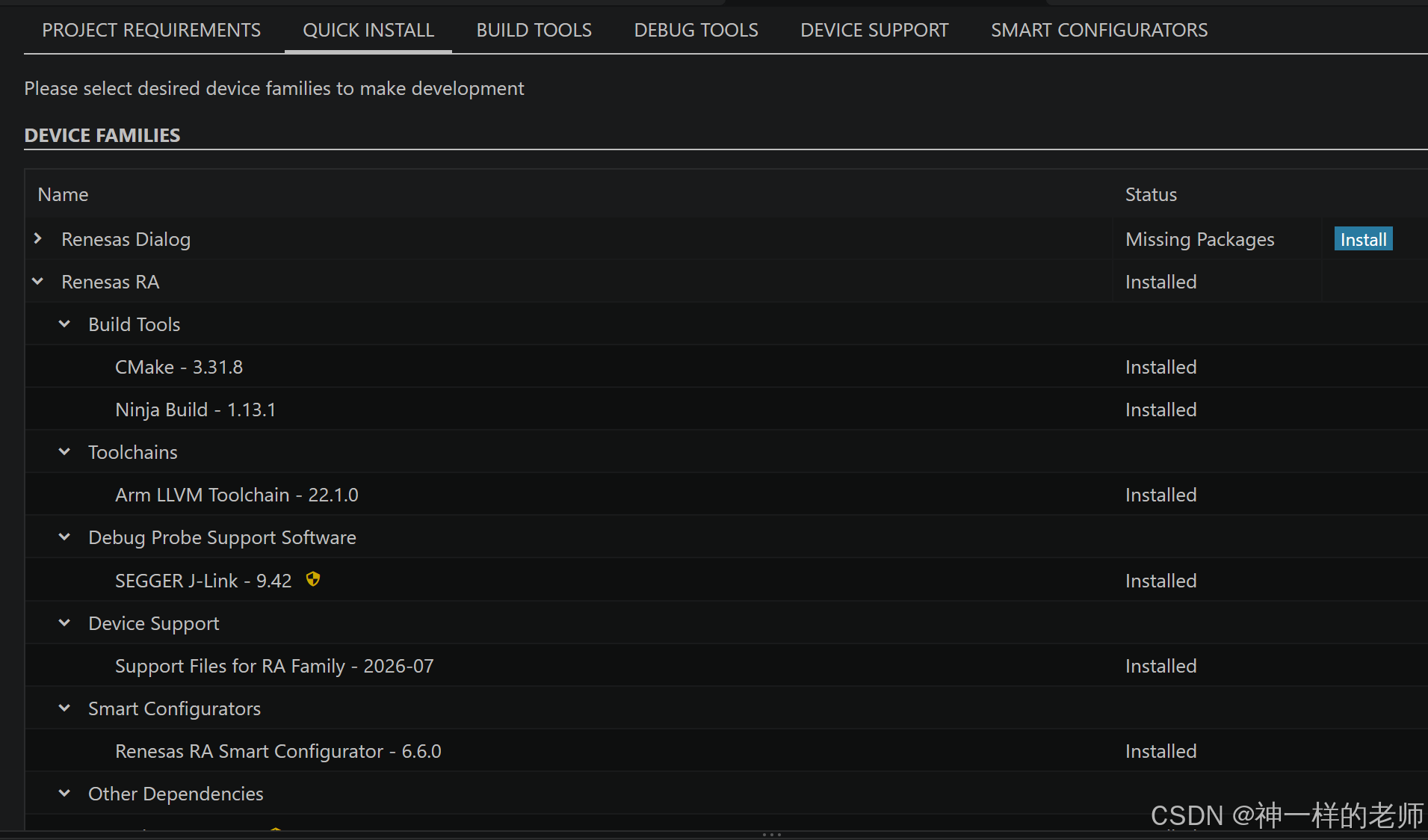

2.2 一键装工具链（Quick Install）

点左侧 R 图标 → Renesas Quick Install → 设备家族只勾 RA，它会自动拉取并配好：

CMake + Ninja
Python 3.x（RASC 的运行依赖）
Arm GNU Toolchain 13.3.Rel1 （arm-none-eabi-gcc，FSP 官方支持版本）
SEGGER J-Link 软件与驱动
RA Family Support Files

安装路径保持默认，默认的坑最少。

三、踩坑一：Smart Configurator 装不上，用离线包手动注册

症状：Quick Install 里下载 RA Smart Configurator 一直失败 / 卡死 / 超时。国内网络下非常常见。

根治办法 ：跳过在线下载，用瑞萨 GitHub 上的离线安装包。

打开 https://github.com/renesas/fsp/releases/tag/v6.6.0 → 展开 Assets → 下载 Windows 那个：
复制代码
```
setup_fsp_v6_6_0_rasc_v2026-07.exe
```
双击安装，记下安装路径 （里面会有 rasc.exe）。
回到 VSCode → R 图标 → Manage Smart Configurators → Register SC → 手动指向刚才的 rasc.exe。
状态变成 Manually Registered 就成了。

版本必须配套 ：FSP 6.6.0 ↔ RASC 2026-07。什么 FSP 版本就配对应期次的 RASC，别东拼西凑。

顺便一提，从 FSP 6.6.0 起 GCC 工具链不再随平台安装器默认集成，所以 2.2 节的 Quick Install 依然要做------rasc 包只管配置器本身。

四、踩坑二：新建工程，这两个下拉框选错后面全白搭

Ctrl+Shift+P → Renesas: Create Renesas RA Project with Smart Configurator，按下面逐项填：

配置项	选什么	说明
工程名 / 路径	纯英文，无中文、无空格	有中文或空格，CMake 和 RASC 都会给你使绊子
Board	Custom User Board	⚠️ 关键。这块板不是官方 EK-RA4M2，选板卡预设会被灌进 EK 的引脚定义
Device	点 Device 右侧三个小点展开 → `RA4 → RA4M2 → R7FA4M2AD3CFP（100Pin）`	⚠️ 关键。必须精确到后缀 `3CFP`
Core	CM33
Toolchain	GCC Toolchain for ARM	别选 LLVM / IAR
Project Type	Flat (Non-TrustZone)	裸机不需要安全隔离
Use Smart Bundle	取消勾选
RTOS	No RTOS
Template	Bare Metal - Minimal	已含时钟/引脚/堆栈初始化

两个必踩的坑：

Device 停在 RA4M2 这一级没往下点 → configuration.xml 缺封装信息，编译时找不到启动文件。
Board 误选官方 EK 板 → LED、按键引脚全被写成 EK 的定义，和你的板子对不上，照着点灯就是不亮。

Finish 后会自动生成 configuration.xml、ra_gen/、ra_cfg/、script/fsp.ld。

首次打开如果 VSCode 处于 Restricted Mode ，点左下角 Trust the Workspace Author，否则 CMake 命令是灰的。

五、编译：顺序不能反

首次打开工程，严格按这个顺序：

Ctrl+Shift+P → CMake: Select a Kit → 选 Renesas Platform: Arm GNU Toolchain - 13.3.Rel1
Ctrl+Shift+P → CMake: Configure → 等状态栏变 CMake: Ready
Terminal → Run Build Task → Build Project → 等退出码 0

⚠️ 第 1 步绝对不能跳。 必须先选 Kit，再 Configure。选 Kit 是告诉 CMake Tools 去用瑞萨专用编译参数（ARM LLVM - Ninja 这档才会带上工具链文件）；跳过了直接 Configure，要么失败，要么生成出一棵看起来能编、实际参数全错的构建树。

六、点亮 LED：改三个引脚 + 改 hal_entry

到这一步工程已经能编过了，但点灯还得手动改两处------新建模板只是个空壳。

6.1 先搞清硬件

三颗 LED 分别接在 P002 / P404 / P405 ，各自串一颗 4.7K（原理图 R9/R10/R11）到 GND，所以是高电平点亮。

6.2 在 configuration.xml 里把三个脚配成输出

configuration.xml → Pins 页 → 搜索 P002 / P404 / P405，每个脚设：

项	值
Mode	Output
Initial level	`Low`（想上电就亮就设 `High`）

保存后点 Generate 。生成完去 ra_gen/pin_data.c 里核对，能看到三个脚就说明配上了：

c 复制代码

{
    .pin = BSP_IO_PORT_00_PIN_02,
    .pin_cfg = IOPORT_CFG_PORT_DIRECTION_OUTPUT | IOPORT_CFG_PORT_OUTPUT_HIGH
},

⚠️ 顺序别反 ：先改 configuration.xml → Generate → 再改 hal_entry.c → 再编译。反过来生成代码时读到的还是旧引脚，编出来能跑但灯不动。

6.3 在 hal_entry 里写循环

裸机模板（No RTOS）里 hal_entry() 是被 main() 直接调用的，函数返回就啥也不干了，所以 while(1) 必须有：

c 复制代码

#include "hal_data.h"

void hal_entry(void)
{
    while (1)
    {
        /* 第一颗亮 */
        R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_00_PIN_02, BSP_IO_LEVEL_HIGH);
        R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_04_PIN_04, BSP_IO_LEVEL_LOW);
        R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_04_PIN_05, BSP_IO_LEVEL_LOW);
        R_BSP_SoftwareDelay(500, BSP_DELAY_UNITS_MILLISECONDS);

        /* 第二颗亮 */
        R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_00_PIN_02, BSP_IO_LEVEL_LOW);
        R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_04_PIN_04, BSP_IO_LEVEL_HIGH);
        R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_04_PIN_05, BSP_IO_LEVEL_LOW);
        R_BSP_SoftwareDelay(500, BSP_DELAY_UNITS_MILLISECONDS);

        /* 第三颗亮 */
        R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_00_PIN_02, BSP_IO_LEVEL_LOW);
        R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_04_PIN_04, BSP_IO_LEVEL_LOW);
        R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_04_PIN_05, BSP_IO_LEVEL_HIGH);
        R_BSP_SoftwareDelay(500, BSP_DELAY_UNITS_MILLISECONDS);
    }
}

几个只在这块板上管用的点：

R_IOPORT_PinWrite() 要的 g_ioport_ctrl 已经在 hal_data.h 里了，直接用，不用自己声明。
R_BSP_SoftwareDelay(500, BSP_DELAY_UNITS_MILLISECONDS) 不需要任何定时器配置，Bare Metal 模板自带。
三个脚必须先在 configuration.xml 配成 Output，否则写电平也白搭。

编译通过，产物就是 build/Debug/<工程名>.hex。

七、烧录：RFP 走 USB BOOT，不用买调试器

先说结论：VSCode + CMake 这条路本身没有"Flash / Download"菜单项。 Renesas Platform 提供的是调试（F5 → J-Link GDB Server，会顺便烧进去），但"只烧录不调试"要用 Renesas Flash Programmer (RFP)。

7.1 操作步骤

装 Renesas Flash Programmer (RFP) V3.11.00（瑞萨官网可下）。
打开 RFP → New Project → MCU 这里选 RA 系列 （不要手填型号），具体芯片型号是板子进 Boot 模式后由 RFP 自动读出来的。
连接方式选 COM Port (USB BOOT)。
让板子进 Boot 模式 ：断电 → 板载 MODE 跳线切到 SCI/USB BOOT 档 → 上电。上电后板子会多出一个 USB 设备，这就是 RFP 要连的那个口------也就是第一节表格里"插上没反应"的那一类口（进了 Boot 模式才会枚举）。
回到 RFP，Connect （这一步之后型号才会显示成 R7FA4M2AD3CFP）。
加载编译产物：build/Debug/<工程名>.hex（或 .srec，两种 RFP 都支持）。
点 Start → 自动擦除 → 编程 → 校验 → 提示 Operation completed 即成功。
退出 Boot 模式 ：断电 → MODE 跳回 INTERNAL FLASH 档 → 上电 → 按 RESET。

RFP 支持 Intel HEX、Motorola S、binary 三种格式；.sbd（Smart Bundle）读不了，别选。

7.2 排障：烧完了灯不亮？看 MODE 跳线

这是我最先踩的坑，而且官方手册里压根没写。

现象很邪乎：RFP 明确报 Operation completed，板子也确实在上电、在供电，但 LED 纹丝不动，串口也没吐任何东西。

原因：MODE 跳线还停在 SCI/USB BOOT。此时 MCU 复位后根本不会去执行内部 Flash 里的用户代码，而是停在 Boot Loader 里等串口。程序其实烧成功了，只是没人让它跑。

原理图（RA4M2-100PIN_原理图_V2_综合包.pdf 第 1 页 "MCU MODE CONFIG" 区）里写得很清楚：

网络标号	说明
`MODE`	板上那三个脚的模式跳线（丝印就叫 MODE，不是 SW1）
`P201/MD`	直接接 MCU 的运行模式脚
`R7 10K` / `R8 10K`	P201/MD 的上拉 / 下拉
两档	`INTERNAL FLASH` （跑用户程序） / `SCI/USB BOOT`（进 Boot Loader）
`SW1` / `SW2`	⚠️ 这俩是板上的两个用户按键，跟模式选择没关系，别搞混

你要做的事	MODE 状态
跑自己烧的程序	`INTERNAL FLASH` （把 `SCI/USB BOOT` 那侧跳线拔掉）
RFP USB BOOT 烧录	`SCI/USB BOOT`
SCI 串口烧录	`SCI/USB BOOT`

烧完灯不亮，按这三步查，一分钟搞定：

断电 → 确认 MODE 不在 SCI/USB BOOT 档 → 必要时把跳线物理拔掉
重新上电 → 按一下 RESET
还不亮 → 回到第六节的引脚配置和 hal_entry() 代码，确认三个脚配成了 Output 且真的在 while 里翻电平

📌 官方 V1.0 手册只有一句"板载USB转TTL模块，可用于串口通信和烧录"，全文没提 MODE 跳线。查这个板的硬件行为，得回原理图。

八、顺带把两个 USB 口认清楚

	USB 口 A（插上显示 COM3）	USB 口 B（插上"没反应"）
硬件	`CH340G` + 12MHz 晶振	直连 MCU `USB_DP/USB_DM`
硬件 ID	`VID_1A86&PID_7523`	无（当前固件没有 USB 栈，永不枚举）
干什么	串口打印、SCI 串口烧录	供电；RFP USB BOOT 烧录时才会冒出来
是 J-Link 吗	❌	❌

口 B 插上"没反应"是正常的，不是板子坏了。MCU 里没烧 USB 设备固件，USB 设备永远不会枚举。

想确认手上的是不是 J-Link，看设备管理器 → 端口 → 属性 → 详细信息 → 硬件 ID：

硬件 ID	是什么
`VID_1A86&PID_7523`	CH340G（本板这个）
`VID_1366&PID_0096`	J-Link OB / J-Link EDU
`VID_1366&PID_0101`	J-Link

九、收个尾：完整最小流程

text 复制代码

① 装 VSCode + Renesas Platform 扩展
② Quick Install 拉工具链（CMake / Ninja / Python3 / Arm GNU Toolchain）
③ RASC 装不上 → 去 GitHub FSP v6.6.0 下 setup_fsp_v6_6_0_rasc_v2026-07.exe
   → R 图标 → Manage Smart Configurators → Register SC 手动注册
④ 新建工程：Board=Custom User Board，Device=R7FA4M2AD3CFP，No RTOS，Bare Metal - Minimal
⑤ configuration.xml → Pins 把 P002/P404/P405 设成 Output → Generate
⑥ src/hal_entry.c 里写 while 循环翻这三个脚 → Build Project
⑦ RFP New Project → MCU 选 RA 系列 → COM Port (USB BOOT)
⑧ 板子断电 → MODE 拨到 SCI/USB BOOT → 上电 → RFP Connect（型号自动读出）→ 加载 .hex → Start

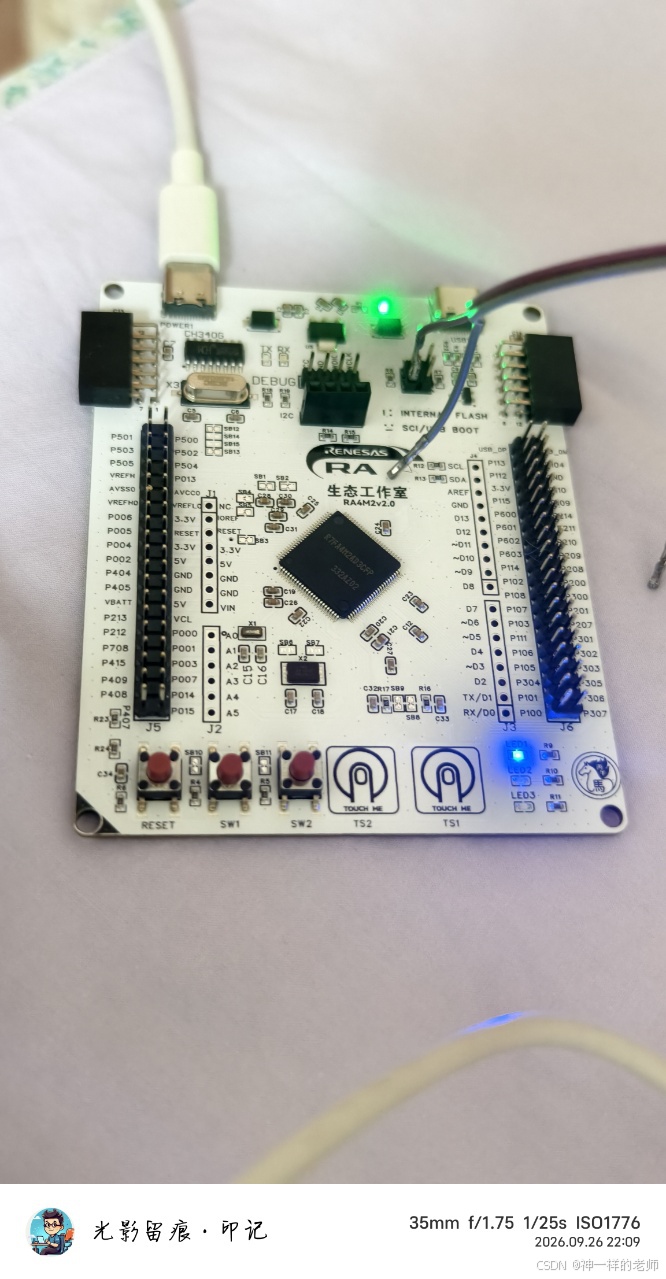

⑨ 断电 → MODE 跳回 INTERNAL FLASH → 上电 → RESET → LED 亮

十、踩坑清单速查

症状	原因 / 解法
Quick Install 装 RASC 失败	用 GitHub 离线包 + Register SC 手动注册
选不到 R7FA4M2AD3CFP	Device 右侧三个小点展开，必须选到后缀 `3CFP`
引脚和实际板子对不上	Board 别选 EK 预设，选 Custom User Board
CMake 命令灰色	VSCode Restricted Mode → Trust 工作区
编译失败 / 生成错构建树	先 `CMake: Select a Kit`，再 `CMake: Configure`
灯不亮但程序没报错	三个 LED 脚（`P002`/`P404`/`P405`）没配 Output，或改完没点 Generate
找不到"烧录"菜单	VSCode + CMake 没这菜单，用 RFP
烧完提示成功但程序不跑	MODE 还在 `SCI/USB BOOT` → 跳回 `INTERNAL FLASH` + 断电 + RESET
RFP 里型号是空的 / 连不上	板子不在 Boot 模式；断电 → MODE 拨 `SCI/USB BOOT` → 上电再 Connect
RFP 连不上（E3000105）	重进 Boot 模式，短按 RESET 后再 Connect

十一、小结

瑞萨 RA 系列的 VSCode + FSP 路线，本质上就是把 e²-studio 的"配置 → 编译 → 烧录"搬进 VSCode，底层的 configuration.xml / ra_gen / ra_cfg 跟 e²-studio 工程完全兼容。一旦把"RASC 离线安装"和"Board/Device 两个下拉框"这两关过了，后面就是标准的 CMake 流程，和普通嵌入式开发没区别。

真正的拦路虎全在细节上：Kit 的选择顺序、跳线的位置、手册里没写的东西。希望这篇能吃掉你半天时间。

本文属于 RA-Eco-RA4M2-100PIN-V2.0 开发板测评系列的第一篇。后续会写：SHT30 温湿度采集、DA14531 自定义 GATT 与动态广播包改写、以及不同工作模式下的功耗实测。
