【数据结构】二叉树

// 孩子表示法
class Node {
    int val; // 数据域
    Node left; // 左孩子的引用，常常代表左孩子为根的整棵左子树
    Node right; // 右孩子的引用，常常代表右孩子为根的整棵右子树
}

// 孩子双亲表示法
class Node {
    int val; // 数据域
    Node left; // 左孩子的引用，常常代表左孩子为根的整棵左子树
    Node right; // 右孩子的引用，常常代表右孩子为根的整棵右子树
    Node parent;    // 当前节点的父节点
}

三，基本操作

1，类定义

由于本篇我们所讲解的都是普通二叉树，并且重点为执行逻辑，故固定节点数据类型为String。二叉树采用链式存储结构，节点使用孩子双亲表示法。

javascript 复制代码

public class MyBinaryTree {

    /**
     * 静态成员内部类*/
    static class TreeNode {
        String val;
        TreeNode left;
        TreeNode right;

        TreeNode(String val) {
            this.val = val;
        }
    }
}

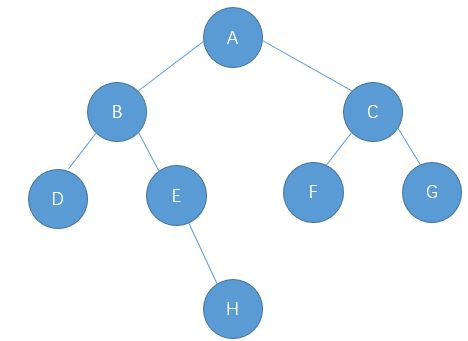

因为二叉树普遍是通过递归创建的，但是我们目前还未了解到二叉树的遍历，故此处先手动建树进行讲解，后续讲解完遍历后再通过递归建树。与此同时，本文后续所涉及的所有操作均基于下图中的树进行展开，故我们手动创建该树。

手动建树代码：

javascript 复制代码

    /**
     * 手动建树*/
    public TreeNode createTreeByHands() {
        // 手动创建节点
        TreeNode A = new TreeNode("A");
        TreeNode B = new TreeNode("B");
        TreeNode C = new TreeNode("C");
        TreeNode D = new TreeNode("D");
        TreeNode E = new TreeNode("E");
        TreeNode F = new TreeNode("F");
        TreeNode G = new TreeNode("G");
        TreeNode H = new TreeNode("H");
        // 手动建立连接
        A.left = B;
        A.right = C;
        B.left = D;
        B.right = E;
        E.right = H;
        C.left = F;
        C.right = G;
        // 返回根节点
        return A;
    }

2，基本操作

<1> 递归前/中/后序遍历

学习二叉树结构，最简单的方式就是遍历。所谓遍历就是指沿着某条搜索路线，依次对树中每个节点做且仅作一次访问，而访问节点所做的操作依赖于具体的问题。

对于二叉树的遍历而言，我们根据根节点的访问时机差异，区分了以下三种遍历方式：

前序遍历：访问根节点 ==> 左子树 ==> 右子树
中序遍历：左子树 ==> 访问根节点 ==> 右子树
后序遍历：左子树 ==> 右子树 ==> 访问根节点

由于递归遍历的前中后序遍历逻辑相似，故此处仅讲解前序遍历，代码如下：

java 复制代码

    /**
     * 前序遍历-递归实现*/
    public void preOrderInRecursion(TreeNode root) {
        // 遇见空返回
        if(root == null) {
            return;
        }
        // 打印根节点
        System.out.print(root.val + " ");
        // 递归左右子树
        preOrderInRecursion(root.left);
        preOrderInRecursion(root.right);
    }

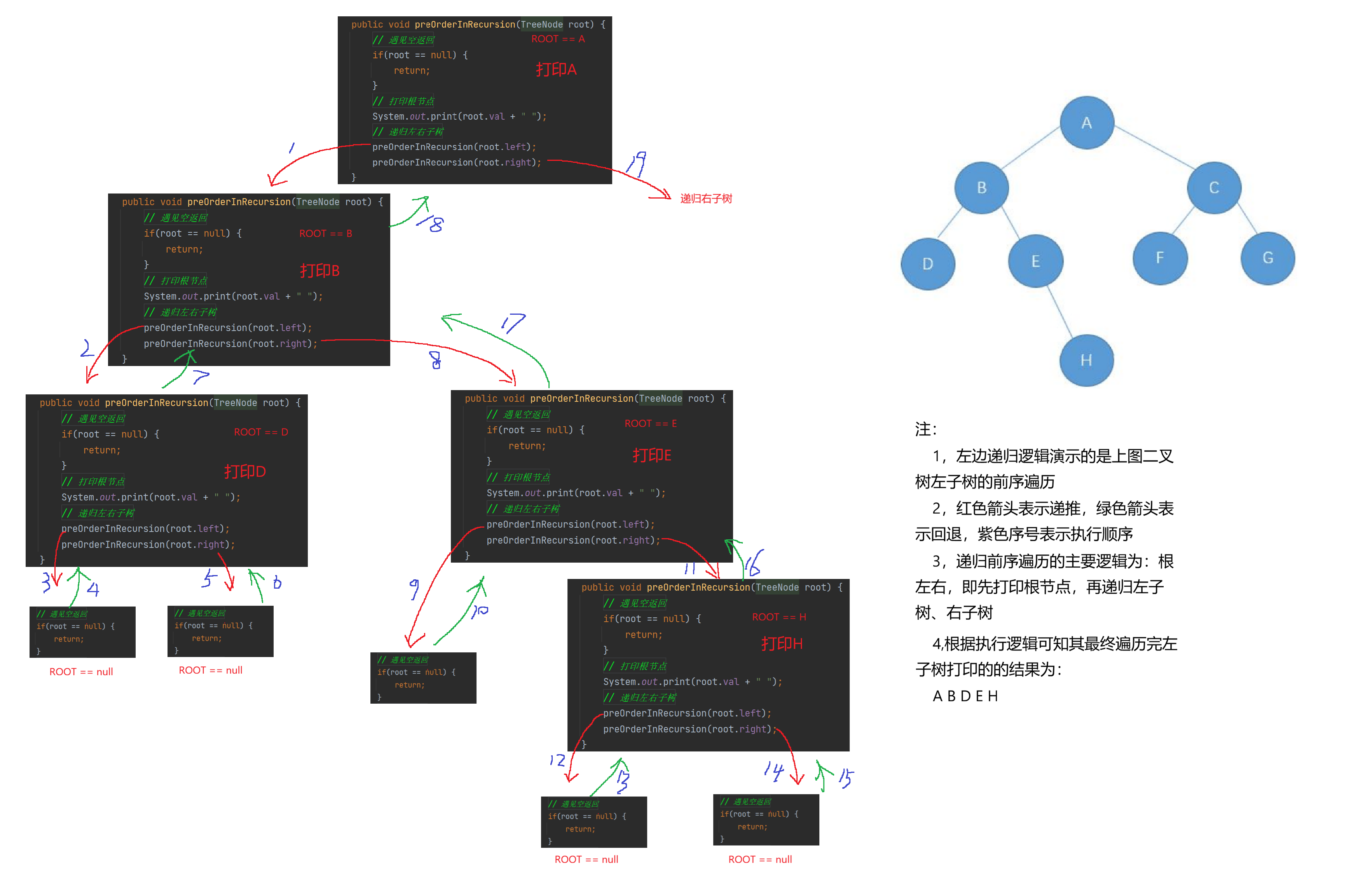

递归逻辑如下（仅演示了左子树，右子树逻辑同理）：

中序遍历代码：

java 复制代码

    /**
     * 中序遍历-递归实现*/
    public void inOrderInRecursion(TreeNode root) {
        // 遇见空返回
        if(root == null) {
            return;
        }
        // 递归左子树
        inOrderInRecursion(root.left);
        // 打印根节点
        System.out.print(root.val + " ");
        // 递归右子树
        inOrderInRecursion(root.right);
    }

后序遍历代码：

java 复制代码

    /**
     * 后序遍历-递归实现*/
    public void postOrderInRecursion(TreeNode root) {
        // 遇见空返回
        if(root == null) {
            return;
        }
        // 递归左右子树
        postOrderInRecursion(root.left);
        postOrderInRecursion(root.right);
        // 打印根节点
        System.out.print(root.val + " ");
    }

<2> 递归建树

经过<1>中所讲解的递归遍历知识铺垫，我们便可以实现递归建树了。此处为了能够完成一个完整的建树过程，故引入牛客网中的一道综合编程题进行讲解，如下。

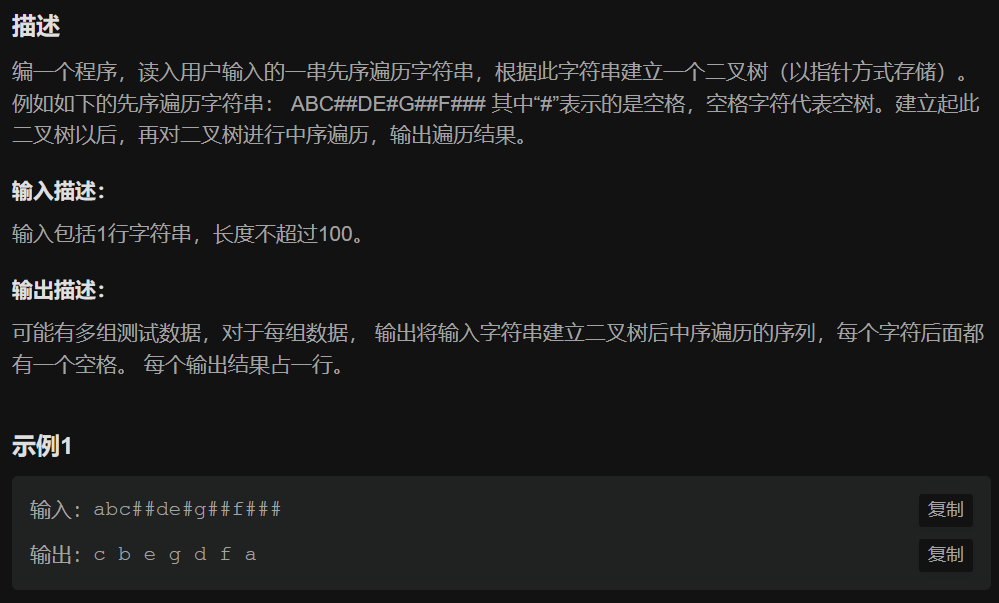

题目二叉树遍历_牛客题霸_牛客网编一个程序，读入用户输入的一串先序遍历字符串，根据此字符串建立一个二叉树（以指针方式存储）。题目来自【牛客题霸】https://www.nowcoder.com/practice/4b91205483694f449f94c179883c1fef?tpId=60&&tqId=29483&rp=1&ru=/activity/oj&qru=/ta/tsing-kaoyan/question-ranking

解析

本题需要我们通过一串前序遍历字符串构建一棵二叉树，再对这棵二叉树进行中序遍历并输出。树的结构、中序遍历等内容在前文中已经讲解，故此处仅需完成建树。

我们需要解决两个问题：

如何在递归中遍历字符串？
如何通过递归创建树？

首先第一个问题，我们如何在递归中遍历字符串？简单的做法是在类中添加一个成员变量记录遍历位置，但是如果这样做，在第一次建树后成员变量无法复位，故此法只能建树一次；若不想手动重置成员变量，则我们可以将遍历下标包装成类，每次递归传递这个类的实例，如此即可实现多次建树，如下：

java 复制代码

/**
 * 将下标包装成对象，每次建树传递该对象实例*/
class IndexWrap {
    public int index;
}

其次第二个问题，我们如何通过递归创建树？由题可得，其给定的是一个前序遍历的字符串，故我们建树时的递归路径也必定是前序遍历，我们在此路径的基础上递推时创建节点，回退时建立连接，随后返回根节点即可。如此用文字叙述会显得很晦涩，故重点看后续讲解。

建树逻辑

java 复制代码

    /**
     * 递归建树*/
    public TreeNode createTreeInRecursion(String s) {
        // 创建下标实例并传递
        IndexWrap indexWrap = new IndexWrap();
        indexWrap.index = 0;
        return createTree(s, indexWrap);
    }

    /**
     * 实际实现的方法
     *  使用IndexWrap成员变量index维护遍历下标，如此可以保证多次建树*/
    private TreeNode createTree(String s, IndexWrap indexWrap) {
        // <index下标在每次读取后立即步进>
        String curVal = String.valueOf(s.charAt(indexWrap.index ++));
        // 判空
        if("#".equals(curVal)) {
            return null;
        }
        // 创建节点
        TreeNode root = new TreeNode(curVal);
        // 连接左右子树
        root.left = createTree(s, indexWrap);
        root.right = createTree(s, indexWrap);
        // 返回头节点
        return root;
    }

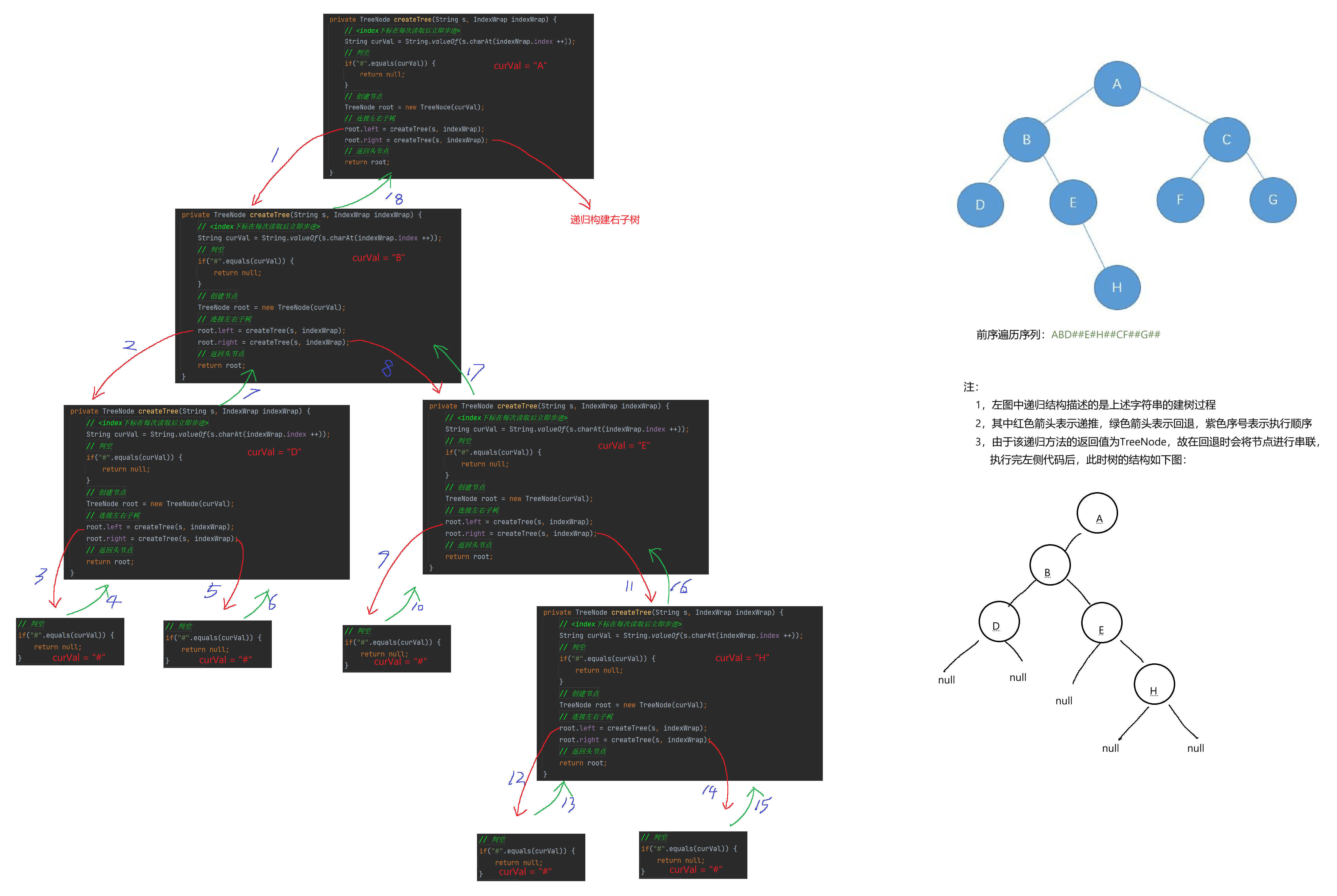

上述为建树的主要代码，其中createTreeInRecursion方法的作用为创建下标对象并传递，如此便可以达到多次建树的目的；而createTree方法则实际完成建树，其逻辑如下（仅演示左子树，右子树同理）：

实现

java 复制代码

import java.util.Scanner;

public class Main {
    public static void main(String[] args) {
        // 接收输入
        Scanner in = new Scanner(System.in);
        String s =in.nextLine();
        // 建树
        MyBinaryTree tree = new MyBinaryTree();
        MyBinaryTree.TreeNode root = tree.createTreeInRecursion(s);
        // 中序遍历
        tree.inOrderInRecursion(root);
    }
}

class MyBinaryTree {
    /**
     * 静态成员内部类*/
    static class TreeNode {
        String val;
        TreeNode left;
        TreeNode right;

        TreeNode(String val) {
            this.val = val;
        }
    }

        /**
     * 中序遍历-递归实现*/
    public void inOrderInRecursion(TreeNode root) {
        // 遇见空返回
        if(root == null) {
            return;
        }
        // 递归左子树
        inOrderInRecursion(root.left);
        // 打印根节点
        System.out.print(root.val + " ");
        // 递归右子树
        inOrderInRecursion(root.right);
    }

    /**
     * 递归建树*/
    public TreeNode createTreeInRecursion(String s) {
        // 创建下标实例并传递
        IndexWrap indexWrap = new IndexWrap();
        indexWrap.index = 0;
        return createTree(s, indexWrap);
    }

    /**
     * 实际实现的方法
     *  使用IndexWrap成员变量index维护遍历下标，如此可以保证多次建树*/
    private TreeNode createTree(String s, IndexWrap indexWrap) {
        // <index下标在每次读取后立即步进>
        String curVal = String.valueOf(s.charAt(indexWrap.index ++));
        // 判空
        if("#".equals(curVal)) {
            return null;
        }
        // 创建节点
        TreeNode root = new TreeNode(curVal);
        // 连接左右子树
        root.left = createTree(s, indexWrap);
        root.right = createTree(s, indexWrap);
        // 返回头节点
        return root;
    }
}

/**
 * 将下标包装成对象，每次建树传递该对象实例*/
class IndexWrap {
    public int index;
}

<3> 层序遍历

除了前/中/后序遍历外，我们还可以对二叉树进行层序遍历。设二叉树的根节点所在层数为一，层序遍历就是从所在二叉树的根节点出发，首先访问第一层的根节点，然后从左至右访问第二层上的节点，紧接着是第三层的节点，以此类推......从上到下，从左到右逐层访问树中每一个节点的过程就是层序遍历，如下图所示。

在代码实现中，我们若想实现层序遍历，还需要借助队列这一数据结构，其逻辑如下：

1，将根节点入队

2，根据队列状态进行处理：

2.1 队列为空 ==> 已遍历完所有节点

2.2 队列不为空 ==> 出队队头节点打印，并将该节点的非空左右子树节点入队（先左后右）

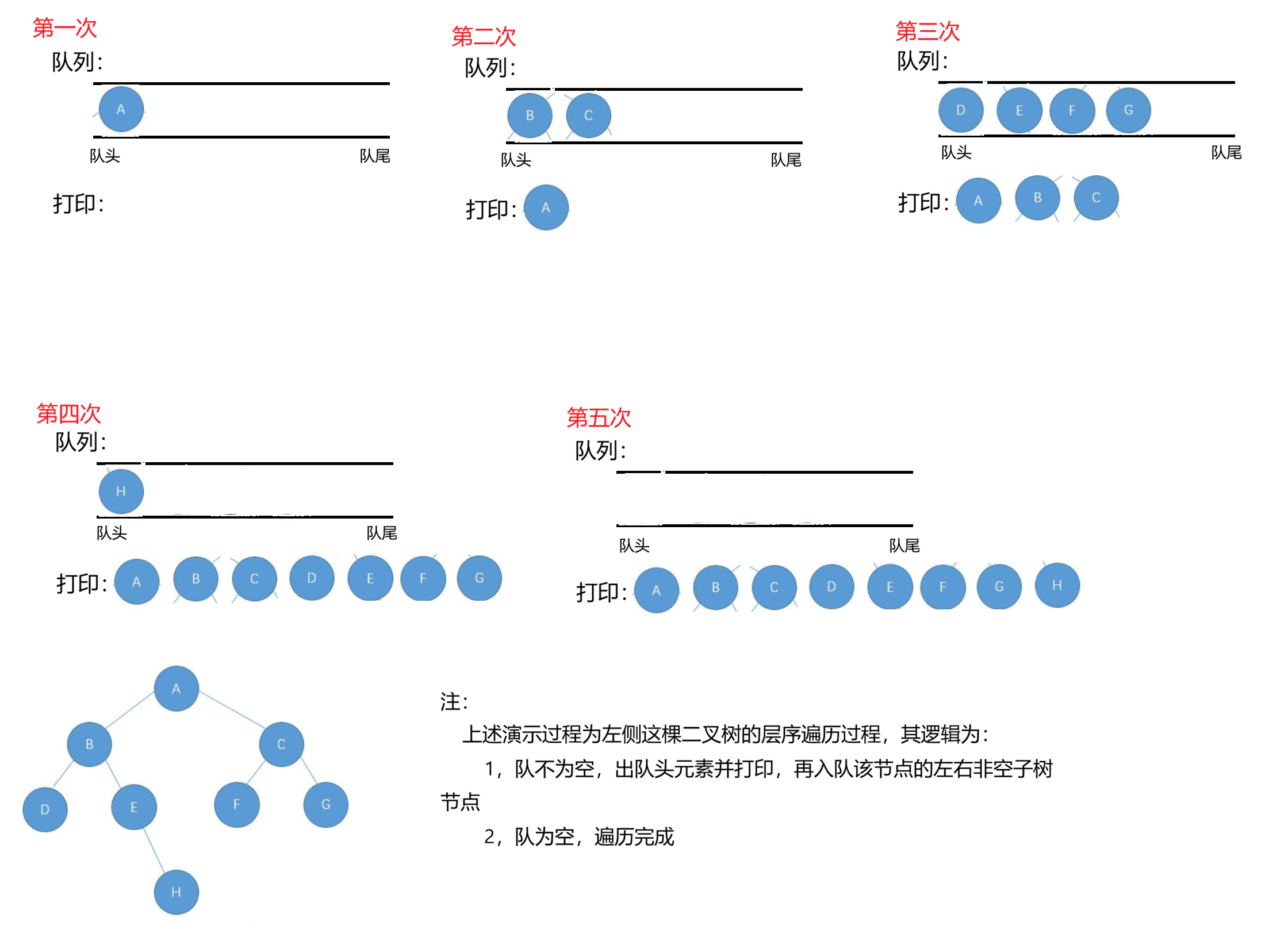

由于每次出队都会按照先左后右的顺序入队非空左右子树节点，故可以保证所有节点都以从上到下、从左到右的顺序入队；又由于队列具有先进先出的性质，则出队打印的顺序也必定是从上到下、从左到右，即实现了层序遍历，执行逻辑如下图所示。

注：该层序遍历其实也是宽度优先遍历算法（BFS）

java 复制代码

    /**
     * 层序遍历*/
    public void levelOrder(TreeNode root) {
        // 判空
        if(root == null) {
            return;
        }
        // 创建队列并将根节点入队
        Queue<TreeNode> queue = new LinkedList<>();
        queue.offer(root);
        // 层序遍历
        while(!queue.isEmpty()) {
            // -出队打印
            TreeNode cur = queue.poll();
            System.out.print(cur.val + " ");
            // -将出队节点的非空左右子树节点入队
            if(cur.left != null) {
                queue.offer(cur.left);
            }
            if(cur.right != null) {
                queue.offer(cur.right);
            }
        }
    }

四，结尾

本文较为系统地讲解了二叉树的基本概念与遍历操作，后续还有一些二叉树相关的OJ题，为了避免内容过于冗杂，故分别发布。
