第 19 章 · AI 工具循环与条件路由：管住 recursionLimit

版本：LangGraph4j 1.8.25

目标：搭 agent ⇄ tools 环，用条件边退出；分清业务轮次（rounds）和 recursionLimit（默认 25）；会看轨迹、会处理超限。

本章不接模型：用 needTool / rounds 模拟 ReACT 形状。

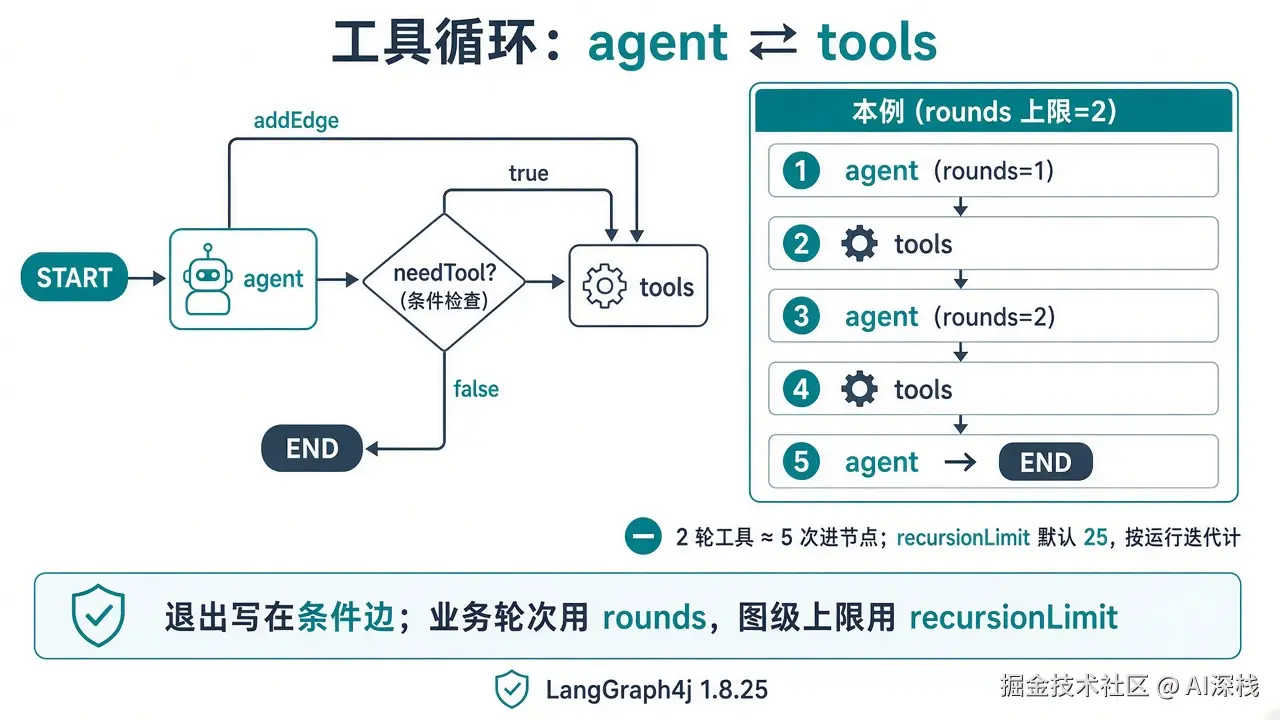

上图左边是拓扑：START → agent，条件边按 needTool 去 tools 或 END，tools 再回到 agent。右边是本章示例跑完后的轨迹：2 轮工具，进了 5 次业务节点。

19.1 环的边怎么接

对话 Agent 多轮形状是：推理 → 调工具 → 带着结果再推理。画在图上：

边	含义
`START → agent`	入口
`agent` 条件边 → `tools` 或 `END`	读状态决定下一跳
`tools → agent`	工具跑完，回到推理

条件边返回映射表的 key ，再用 mappings 翻成节点 id（或 END）：

java 复制代码

.addConditionalEdges("agent", edge_async(afterAgent), Map.of(
        "tools", "tools",   // key → 节点 id
        "end", END))        // key → 虚拟终点

EdgeMappings 可以少写重复字符串：

java 复制代码

import org.bsc.langgraph4j.utils.EdgeMappings;

.addConditionalEdges("agent", edge_async(afterAgent),
        EdgeMappings.builder()
                .to("tools")      // "tools" → "tools"
                .toEND("end")     // "end" → END
                .build())

互斥分支用条件边。同一 source 挂多条无条件边，会扇出成并行。

退出条件放在条件边所读的状态键上（本例是 needTool；接模型时可以是结构化 toolCalls）。条件边只读状态，不解析自然语言凑合判断。

把环画在边上，再用 stream 看轨迹，步数上限由 CompileConfig.recursionLimit 卡住。

19.2 一整段能跑的环

agent 用 rounds 限制最多进几次 tools；tools 只记账。是否收工由 agent 改 needTool，条件边再读这个键。对照上图读。

java 复制代码

import static org.bsc.langgraph4j.StateGraph.END;
import static org.bsc.langgraph4j.StateGraph.START;
import static org.bsc.langgraph4j.action.AsyncEdgeAction.edge_async;
import static org.bsc.langgraph4j.action.AsyncNodeAction.node_async;

import java.util.ArrayList;
import java.util.List;
import java.util.Map;

import org.bsc.langgraph4j.CompileConfig;
import org.bsc.langgraph4j.CompiledGraph;
import org.bsc.langgraph4j.RunnableConfig;
import org.bsc.langgraph4j.StateGraph;
import org.bsc.langgraph4j.action.EdgeAction;
import org.bsc.langgraph4j.action.NodeAction;
import org.bsc.langgraph4j.state.AgentState;
import org.bsc.langgraph4j.state.Channel;
import org.bsc.langgraph4j.state.Channels;

public class ToolLoopGraph {

    public static class LoopState extends AgentState {
        public static final String NEED_TOOL = "needTool";
        public static final String ROUNDS = "rounds";
        public static final String LOGS = "logs";

        public static final Map<String, Channel<?>> SCHEMA = Map.of(
                NEED_TOOL, Channels.base(() -> false),
                ROUNDS, Channels.base(() -> 0),
                LOGS, Channels.appenderWithDuplicate(ArrayList::new)
        );

        public LoopState(Map<String, Object> initData) {
            super(initData);
        }
    }

    public static void main(String[] args) throws Exception {
        NodeAction<LoopState> agent = state -> {
            int rounds = state.<Integer>value(LoopState.ROUNDS).orElse(0);
            boolean need = state.<Boolean>value(LoopState.NEED_TOOL).orElse(false);
            // rounds 到 2 就收工；否则继续要工具
            if (!need || rounds >= 2) {
                return Map.of(
                        LoopState.NEED_TOOL, false,
                        LoopState.LOGS, List.of("agent:end")
                );
            }
            return Map.of(
                    LoopState.ROUNDS, rounds + 1,
                    LoopState.NEED_TOOL, true,
                    LoopState.LOGS, List.of("agent:call-tools")
            );
        };

        NodeAction<LoopState> tools = state -> Map.of(
                LoopState.LOGS, List.of("tools:done")
        );

        EdgeAction<LoopState> afterAgent = state ->
                Boolean.TRUE.equals(state.<Boolean>value(LoopState.NEED_TOOL).orElse(false))
                        ? "tools"
                        : "end";

        CompiledGraph<LoopState> compiled = new StateGraph<>(LoopState.SCHEMA, LoopState::new)
                .addNode("agent", node_async(agent))
                .addNode("tools", node_async(tools))
                .addEdge(START, "agent")
                .addConditionalEdges("agent", edge_async(afterAgent), Map.of(
                        "tools", "tools",
                        "end", END))
                .addEdge("tools", "agent")
                .compile(CompileConfig.builder()
                        .recursionLimit(25)
                        .build());

        var config = RunnableConfig.builder().threadId("loop-1").build();

        compiled.stream(Map.of(LoopState.NEED_TOOL, true, LoopState.ROUNDS, 0), config)
                .forEachAsync(out ->
                        System.out.println(out.node() + " → " + out.state().data()))
                .join();
    }
}

接模型时：agent 写出 toolCalls（或布尔 needTool），条件边读该字段；tools 执行调用并把结果写回状态。拓扑不用改。

19.3 轨迹：轮次和步数不是一回事

输入：needTool=true，rounds=0。

顺序	节点	状态要点	下一跳
1	`agent`	`rounds=1`，`needTool=true`	→ `tools`
2	`tools`	logs 追加 `tools:done`	→ `agent`
3	`agent`	`rounds=2`，`needTool=true`	→ `tools`
4	`tools`	再记一笔	→ `agent`
5	`agent`	`rounds >= 2`，`needTool=false`	→ `END`

轨迹：agent → tools → agent → tools → agent → END（与上图右侧一致）。

概念	本例	谁维护
业务轮次	2（`rounds` 加到 2）	状态字段
进业务节点次数	5（3×agent + 2×tools）	图推进
`recursionLimit`	默认 25，限制运行迭代	`CompileConfig`

粗算：N 轮工具 ≈ 2N+1 次 进业务节点（每轮 agent+tools，最后多一次 agent 收工）。因此「最多 8 轮工具」不要写成 recursionLimit(8)，上限按步数留余量。

19.4 recursionLimit：设置与超限

java 复制代码

CompileConfig.builder()
        .recursionLimit(25)   // 必须 > 0；默认就是 25
        .build();

迭代超过上限时，运行以错误结束，异常信息为：

java 复制代码

java.lang.IllegalStateException: Maximum number of iterations (N) reached!

invoke 和 stream 都会撞上。直线图很少碰到 25；有环时要按上面的 2N+1 估。

把 19.2 那张图的 recursionLimit 改成 3，同一输入会触顶：

java 复制代码

CompiledGraph<LoopState> tight = new StateGraph<>(LoopState.SCHEMA, LoopState::new)
        .addNode("agent", node_async(agent))
        .addNode("tools", node_async(tools))
        .addEdge(START, "agent")
        .addConditionalEdges("agent", edge_async(afterAgent), Map.of(
                "tools", "tools",
                "end", END))
        .addEdge("tools", "agent")
        .compile(CompileConfig.builder().recursionLimit(3).build());

try {
    tight.invoke(Map.of(LoopState.NEED_TOOL, true, LoopState.ROUNDS, 0));
} catch (Exception e) {
    // 根因：IllegalStateException: Maximum number of iterations (3) reached!
    Throwable root = e;
    while (root.getCause() != null) {
        root = root.getCause();
    }
    System.out.println(root.getMessage());
}

超限时先查这三件事：

映射有没有 "end" → END。
退出条件会不会一直为真（needTool / toolCalls 从未被清掉，又没有 rounds 上限）。
recursionLimit 是否小于实际需要的步数。

业务「最多几轮」用状态计数；recursionLimit 做图级上限。调大之前用 stream 打印 out.node()，对照轨迹。

19.5 环上的条件路由补充

返回值必须是 mappings 的 key。 afterAgent 返回 "tools" / "end"，表里就要有这两项。返回了节点 id 却不在表里，运行会失败。

未知意图落到明确出口。 若条件边还承担意图分流，未知标签应映到 fallback 或 END，不要映到带副作用的 tools。

Command：选路并改状态。 下一跳和改键要一起做时：

java 复制代码

import org.bsc.langgraph4j.action.AsyncCommandAction;
import org.bsc.langgraph4j.action.Command;
import org.bsc.langgraph4j.action.CommandAction;

CommandAction<LoopState> afterAgentCmd = (state, config) -> {
    boolean need = Boolean.TRUE.equals(
            state.<Boolean>value(LoopState.NEED_TOOL).orElse(false));
    if (need) {
        return new Command("tools");
    }
    return new Command("end", Map.of(LoopState.NEED_TOOL, false));
};

// graph.addConditionalEdges("agent",
//         AsyncCommandAction.command_async(afterAgentCmd),
//         Map.of("tools", "tools", "end", END));

节点返回 partial Map、条件边只选路，是更常见的拆法。

同形环：重试 / 反省。 把节点换成 generate 与 critique：critique 的条件边回到 generate，或去 END。退出条件可以是 score 达标，或 retries 用尽。边的接法与本章相同。

19.6 常见错误

现象	处理
本想二选一，两个分支都跑了	互斥改成 `addConditionalEdges`
环空转直到触顶	查退出条件与 `"end" → END`；`stream` 看停在哪
`Maximum number of iterations`	退出边是否生效；或按 2N+1 加大 `recursionLimit`
条件边运行失败	映射漏 key，或返回值与 key 不一致
`addNode` / 条件边类型不对	同步逻辑用 `node_async` / `edge_async`
`recursionLimit(8)` 当 8 轮工具	按节点步数估，一轮大约 agent+tools
节点里 `while` 调模型	改成图级环 + 条件边退出

先把无模型的最小环 stream 跑通，确认轨迹和步数，再换成真实的 agent / tools 节点。
