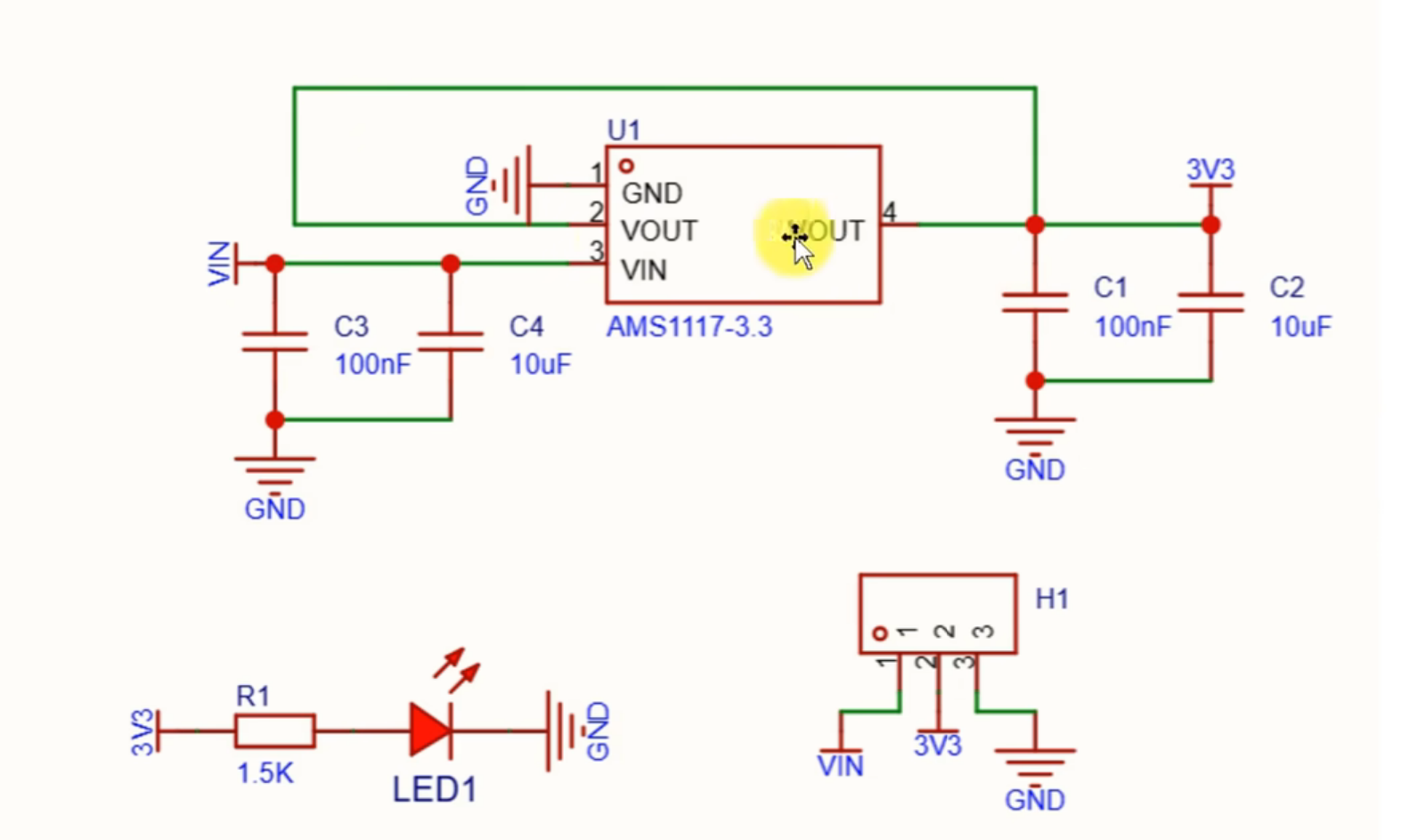

实操降压模块设计，需要绘制出如图所示的原理图。

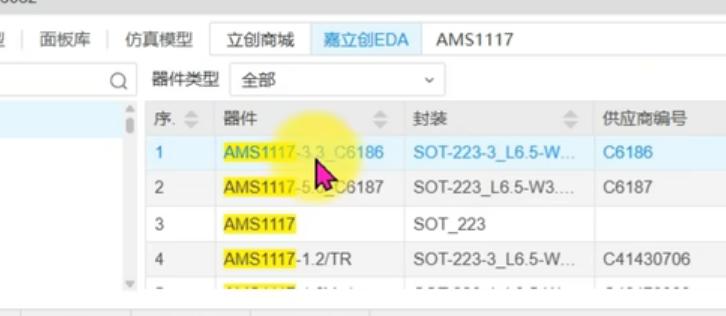

在下方搜索AMS1117查找所需线性稳压器。

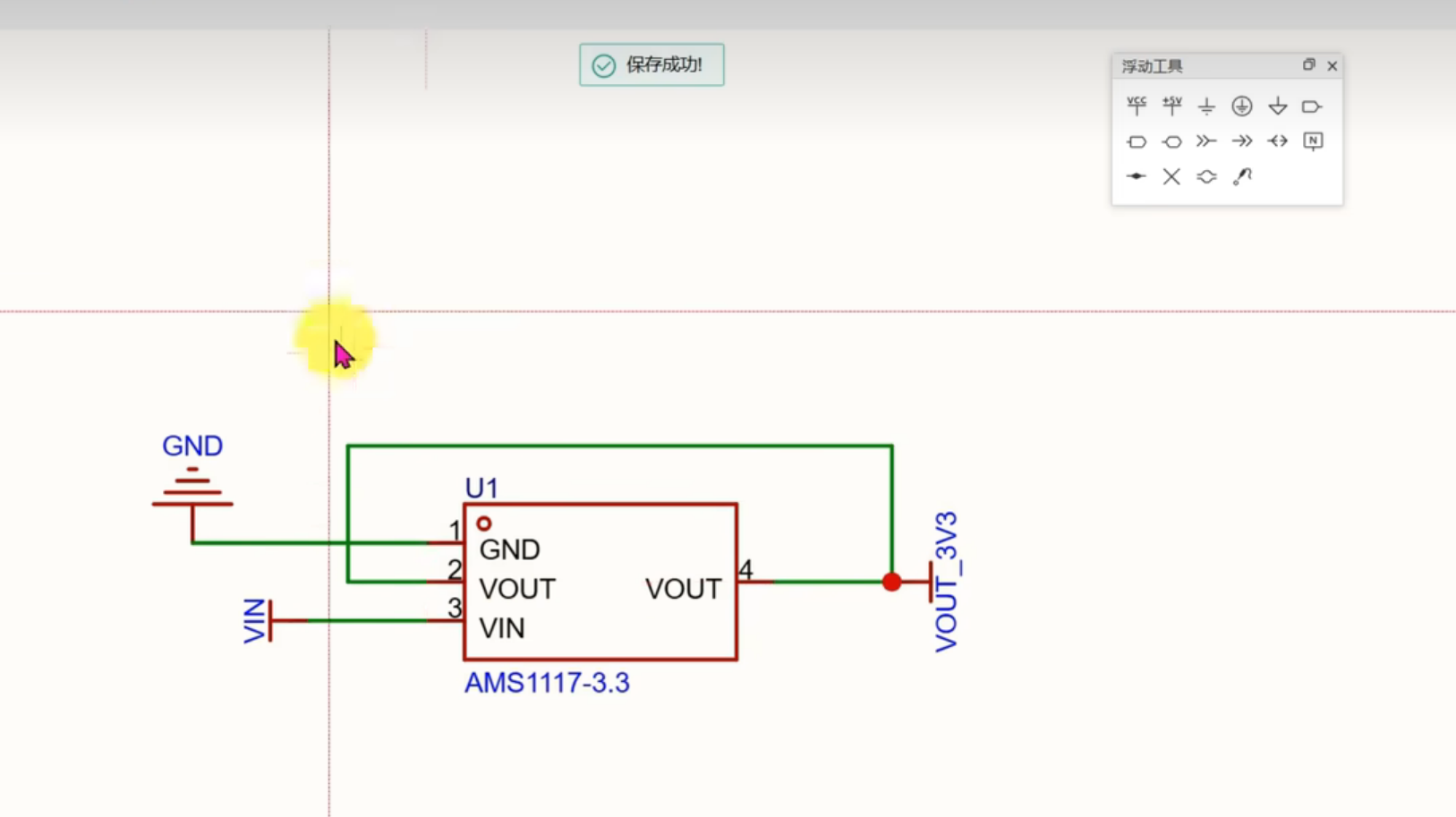

将线性稳压器放置在原理图中，分别连接VIN与VOUT 3V3.输入与输出电压。GND接地，2号引脚VOUT连接4号引脚。

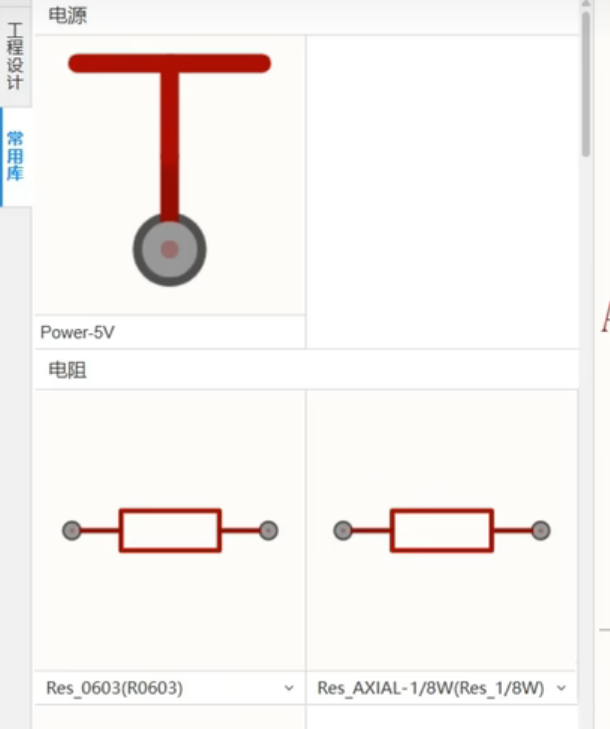

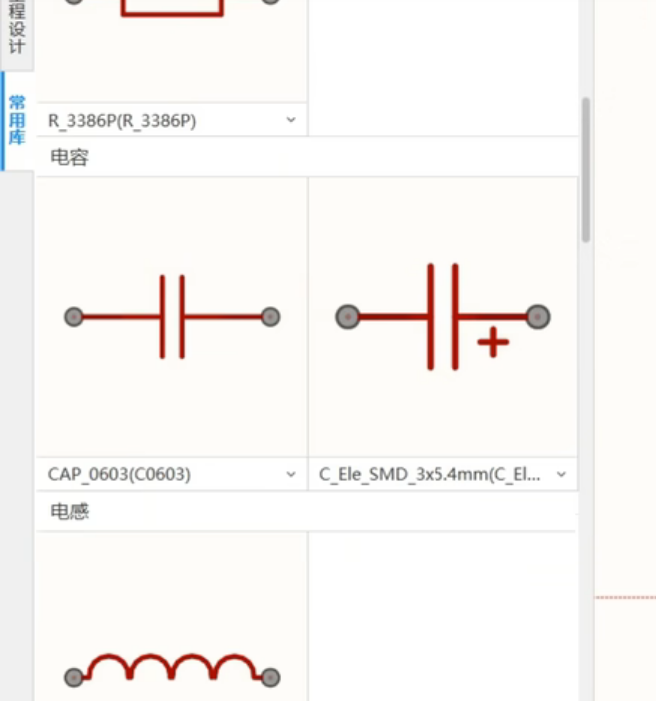

在常用库中查找所需的电容。

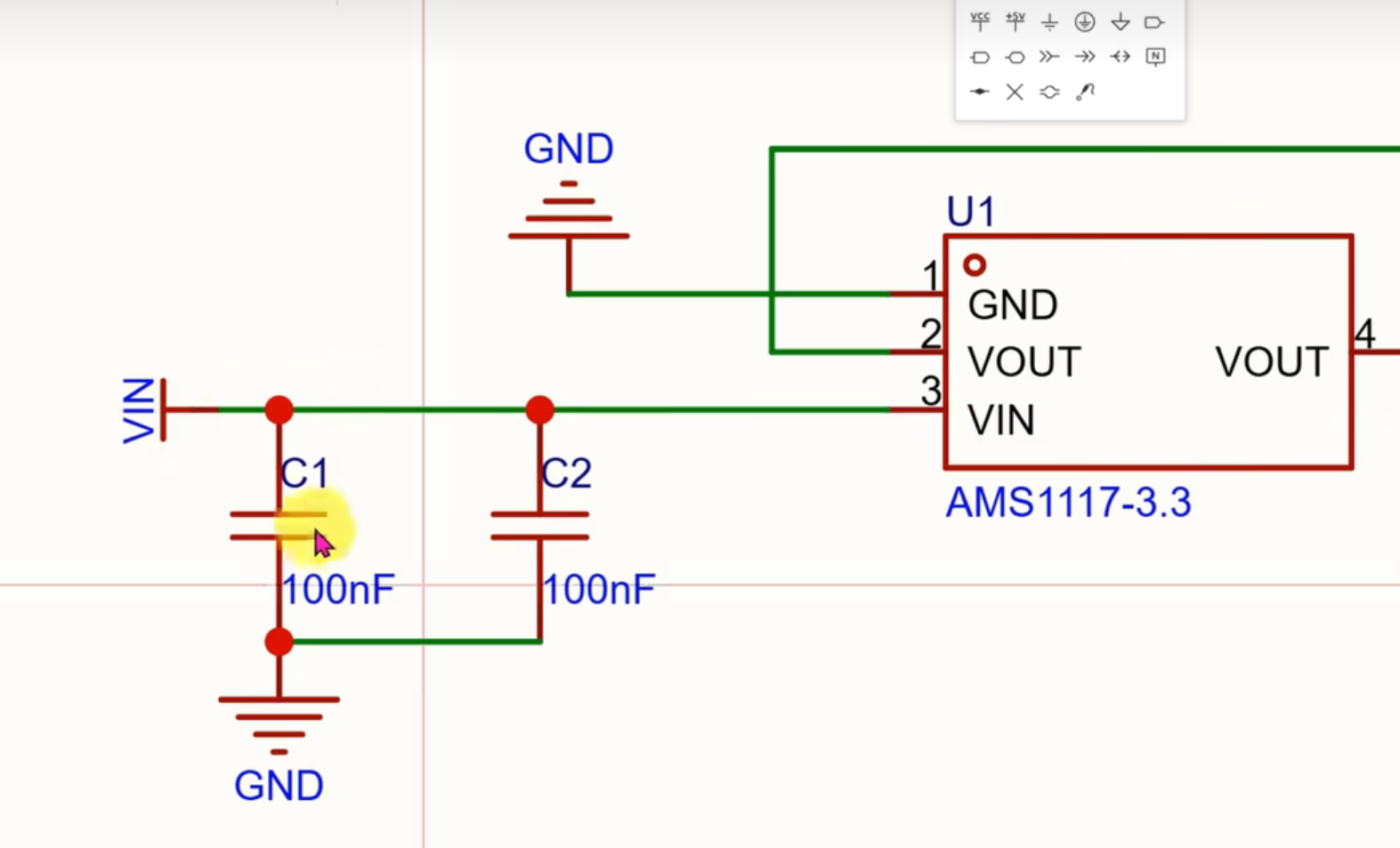

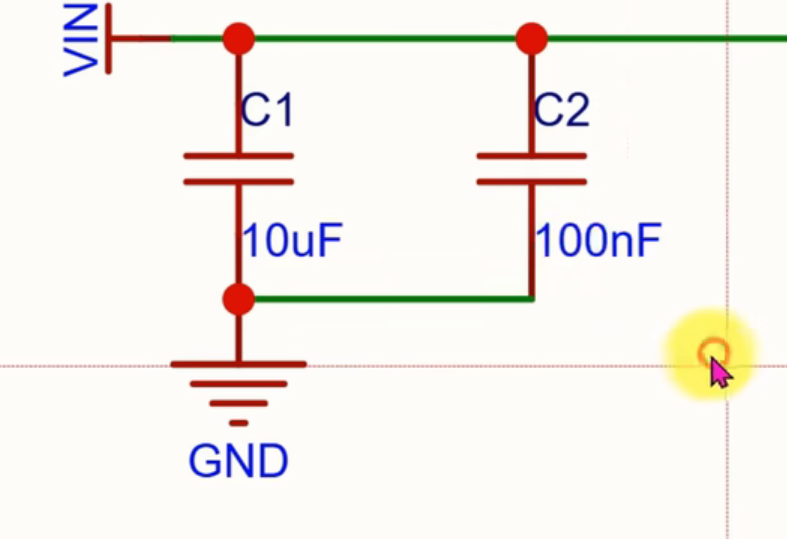

为了防止VIN波动较大，导致器件的损坏，需要在中间加上两个以上的电容，滤波电容可以减小波动过大导致的损坏。
一般设置为一大一小两个电容。10uF和100nF（即0.1uF）

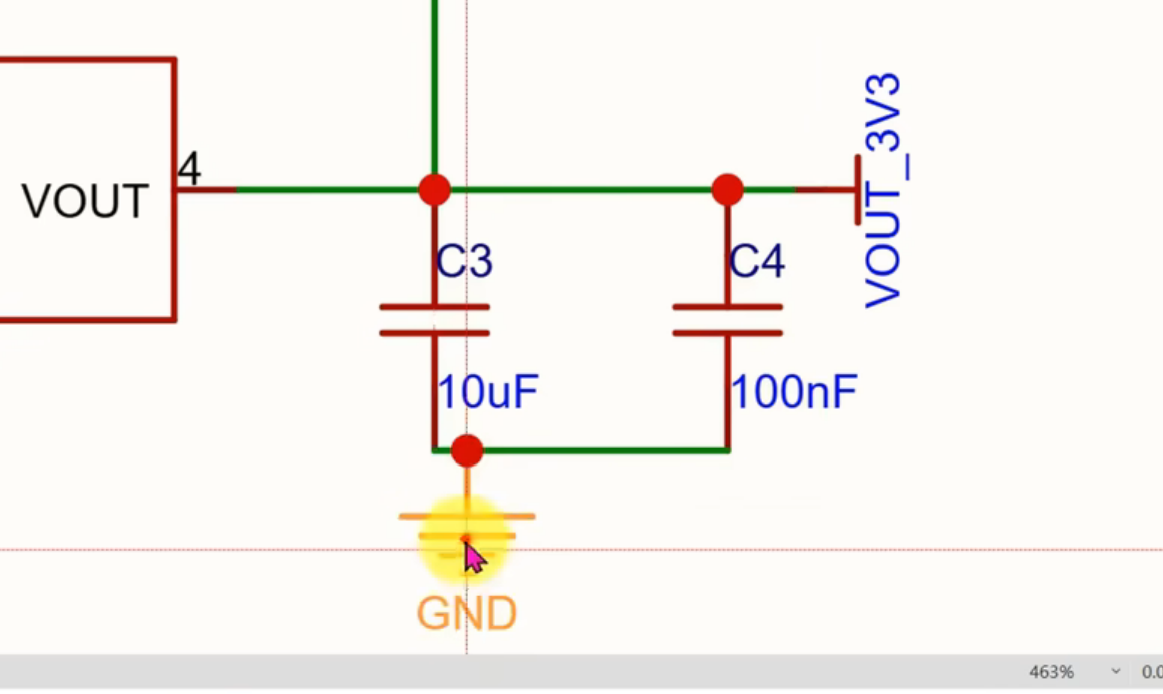

在输出电压端同样加上滤波电容。
搜索查找需要的贴片电阻。

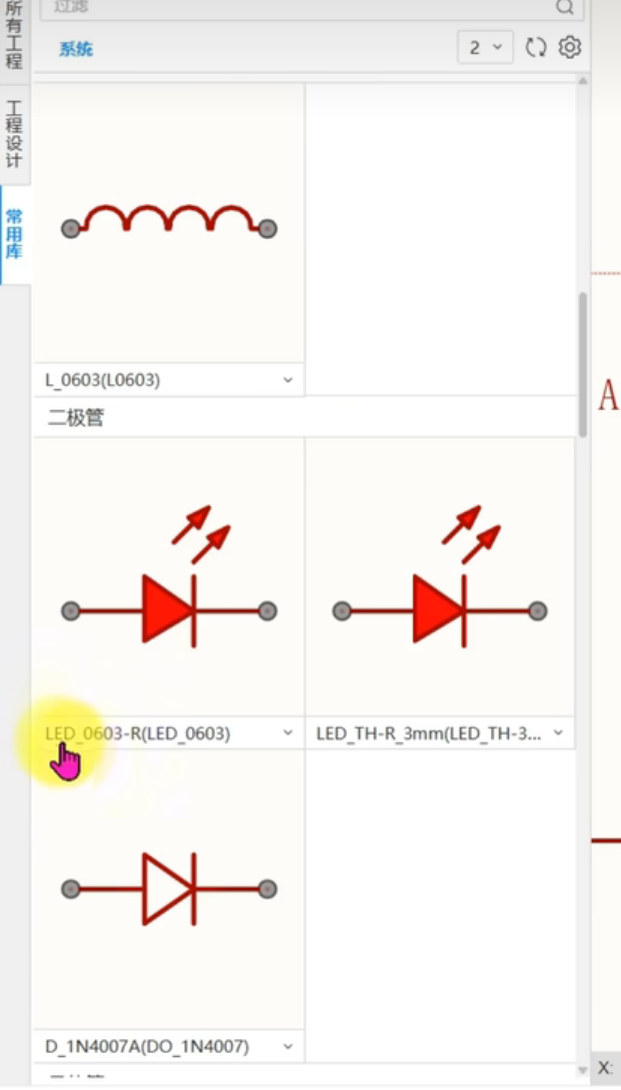

在常用库中选择发光二极管，还可以选择不同的颜色。

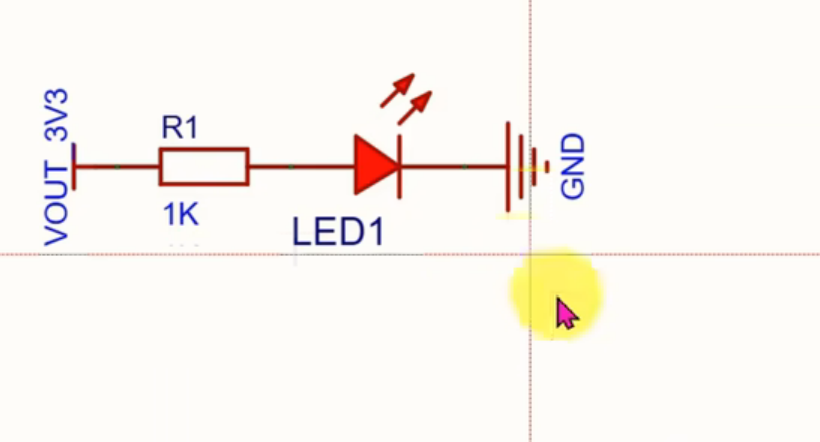

将电阻与二极管相连，接上输出端电压 3V3（即3.3V）与GND

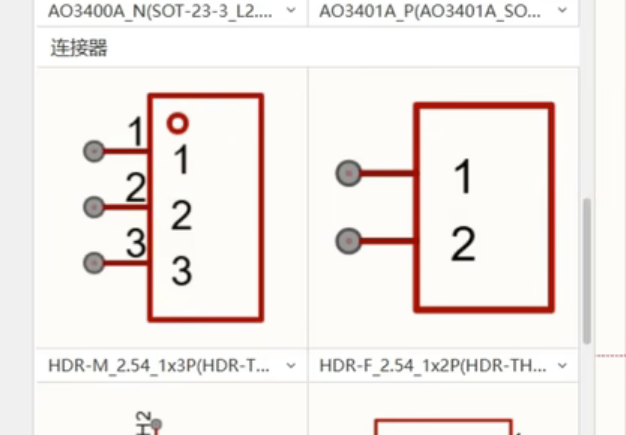

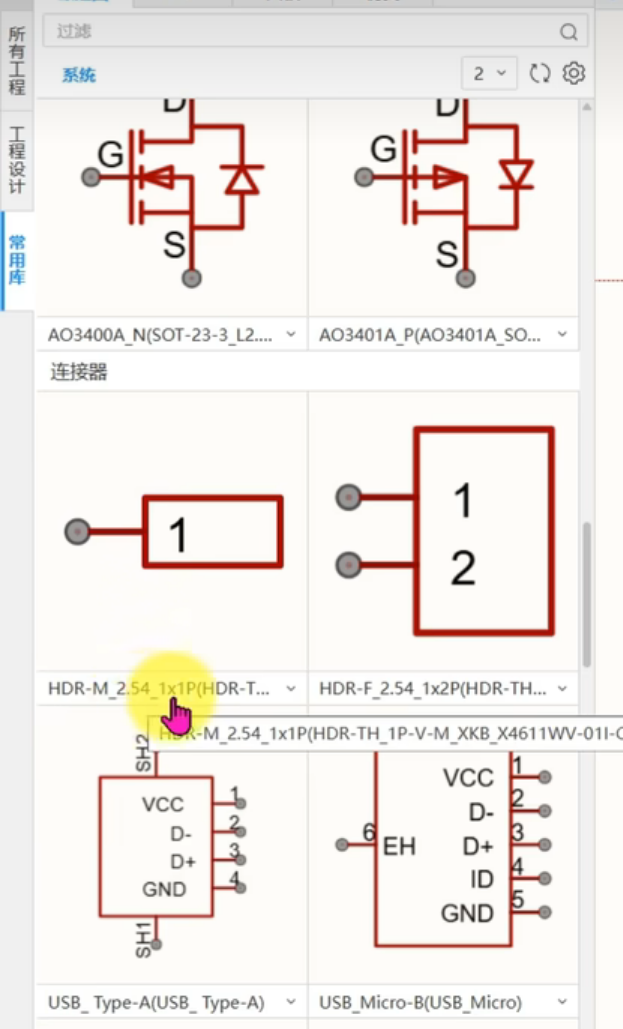

在常用库中选择连接器。如图为1*1pin，只有一个排针。

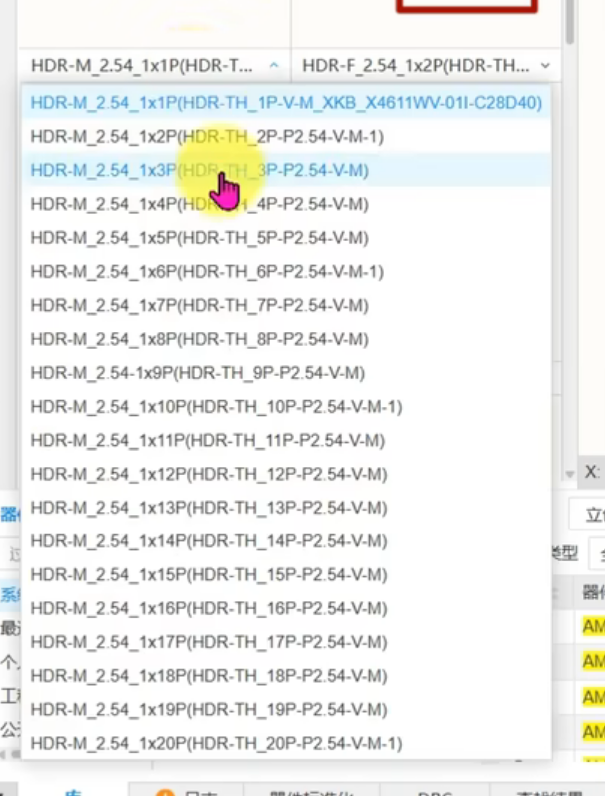

可以点击下方选择1*3pin。变为3个排针。

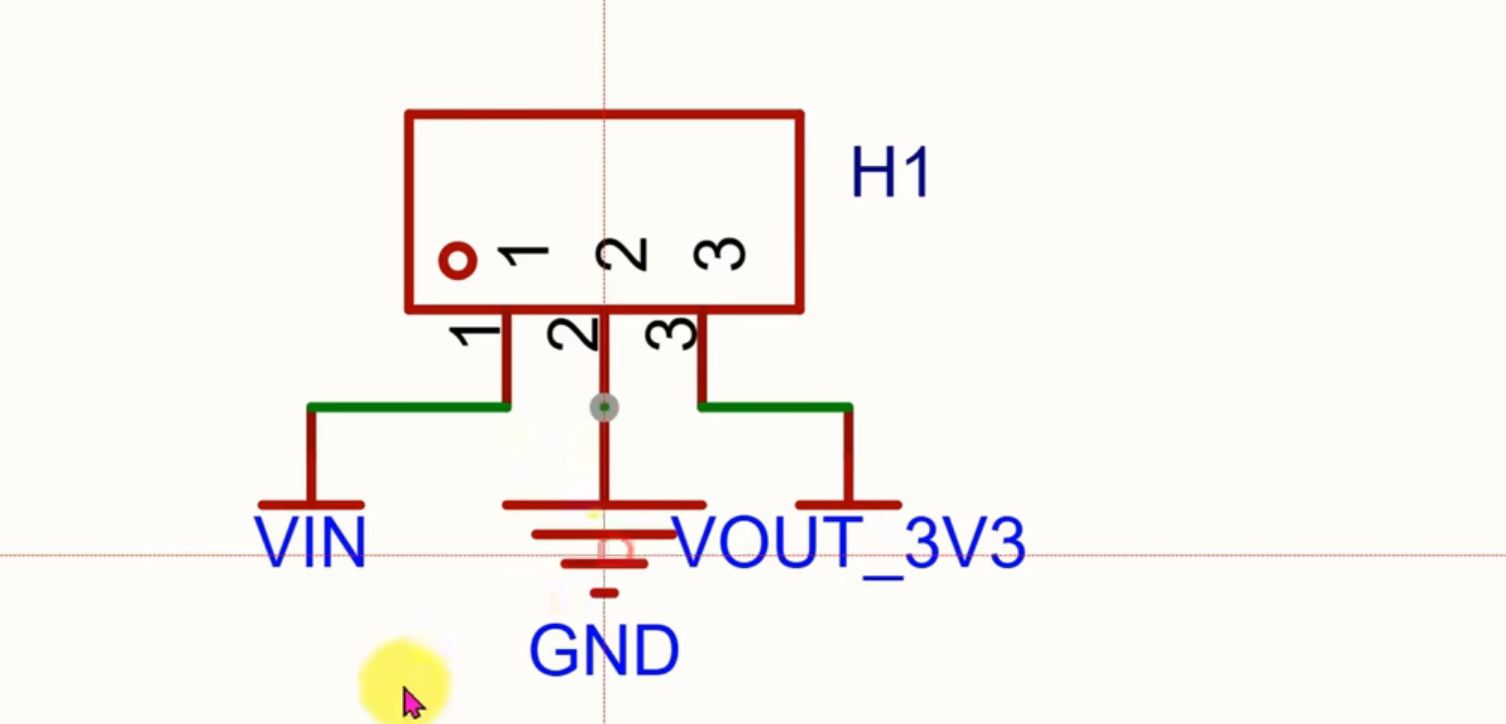

如图所示。
将3个排针分别接上VIN ，GND， VOUT 3V3。

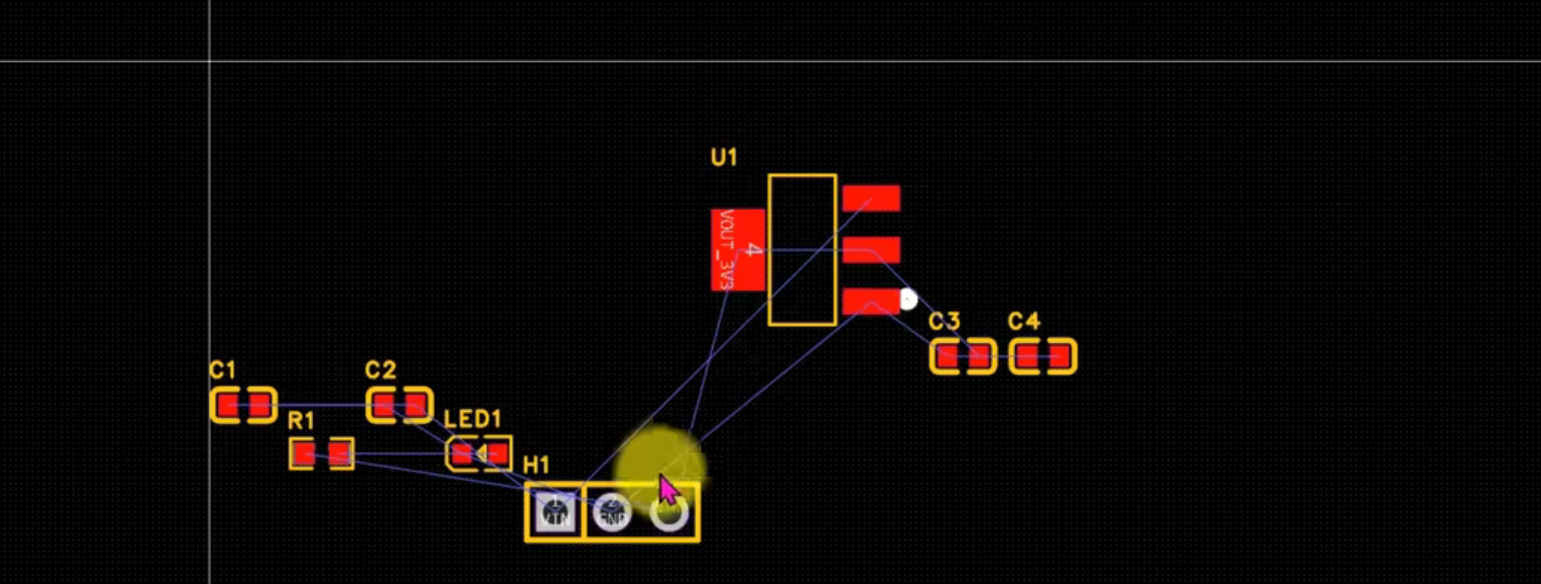

将其转换到PCB中如图所示。

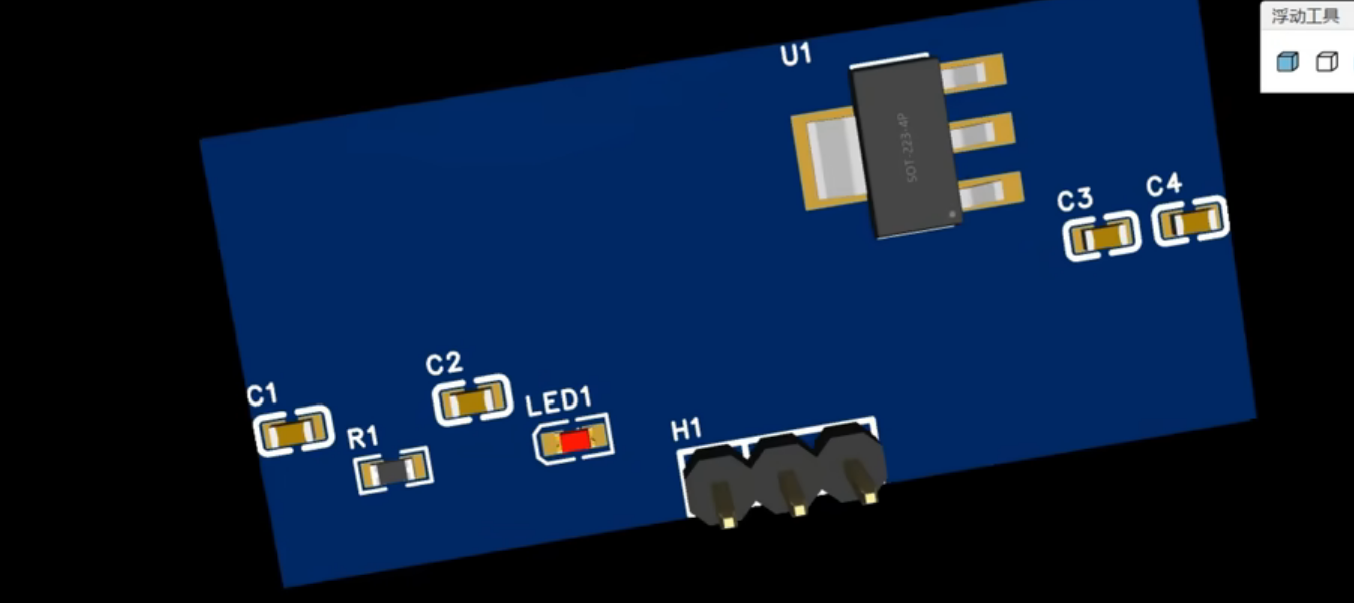

3D状态下如图所示。

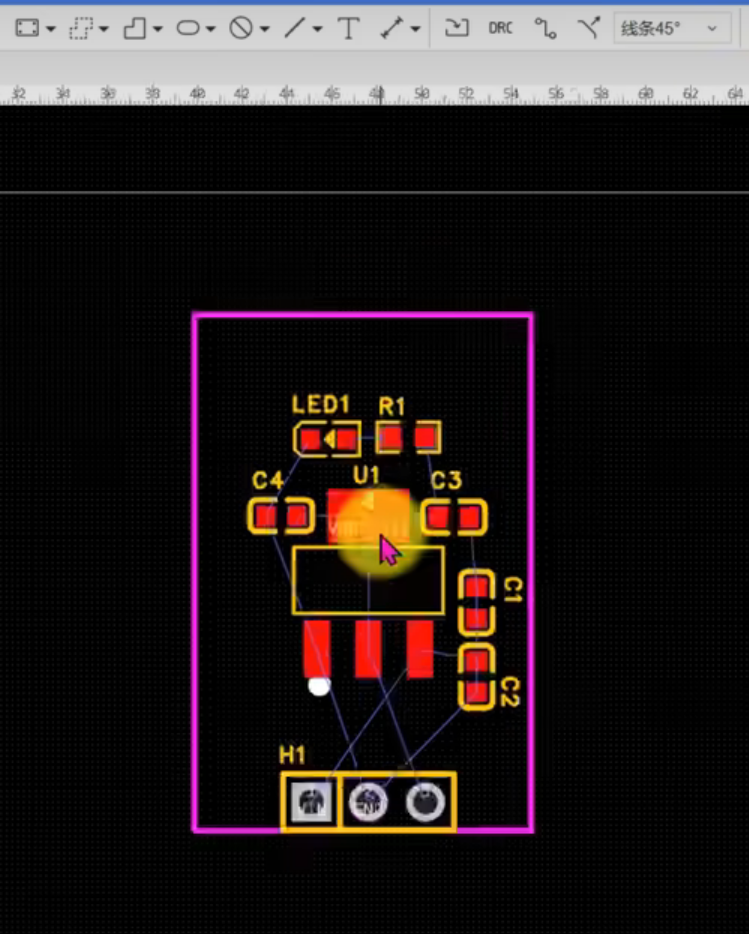

点击左上角长方形图标。绘制板框，将器件排列整齐的放置在板框中。

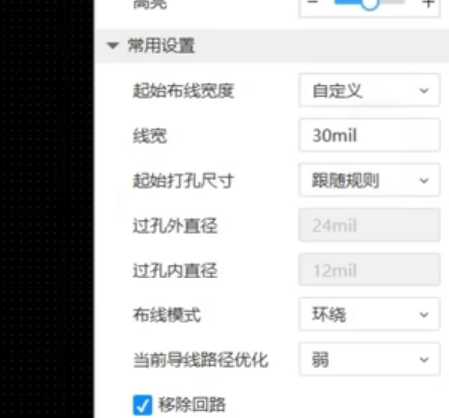

在走线时先将线宽设置为30mil

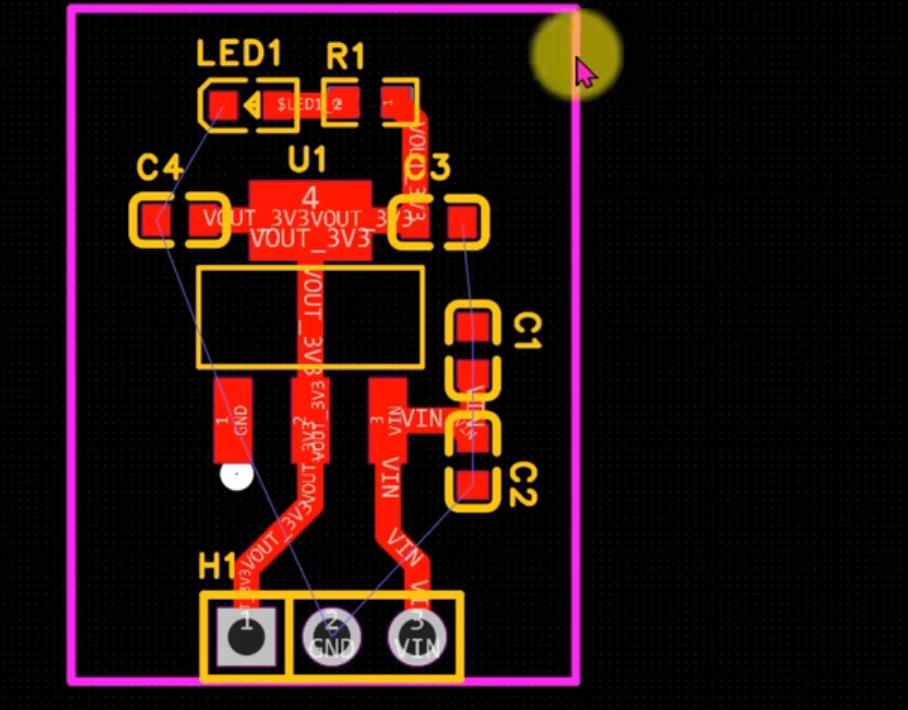

将VOUT 3V3连接起来，再将VIN输入电压连接起来。绘制出如图所示的板子。

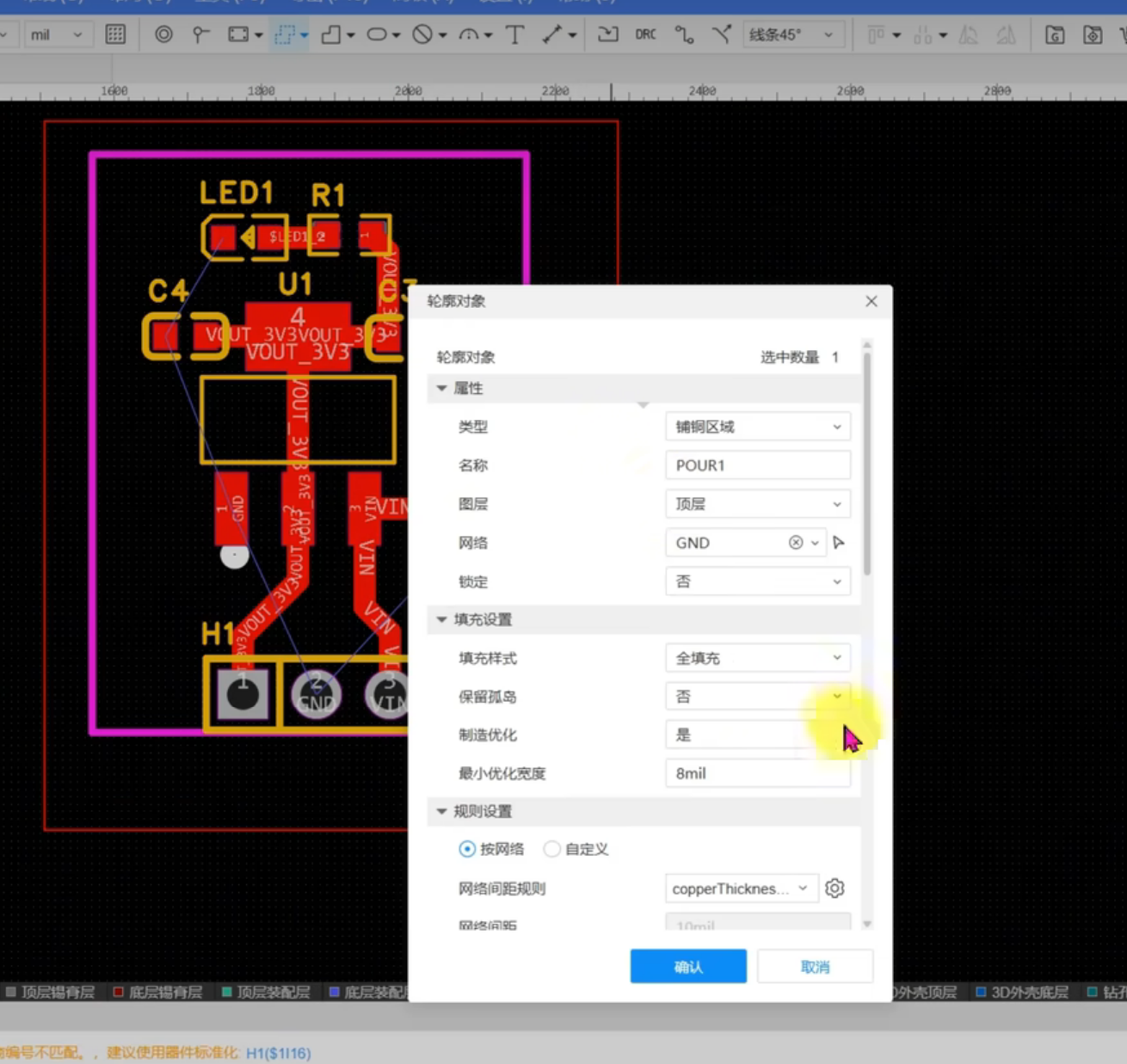

点击左上角的虚线图标，进行顶层的铺铜。

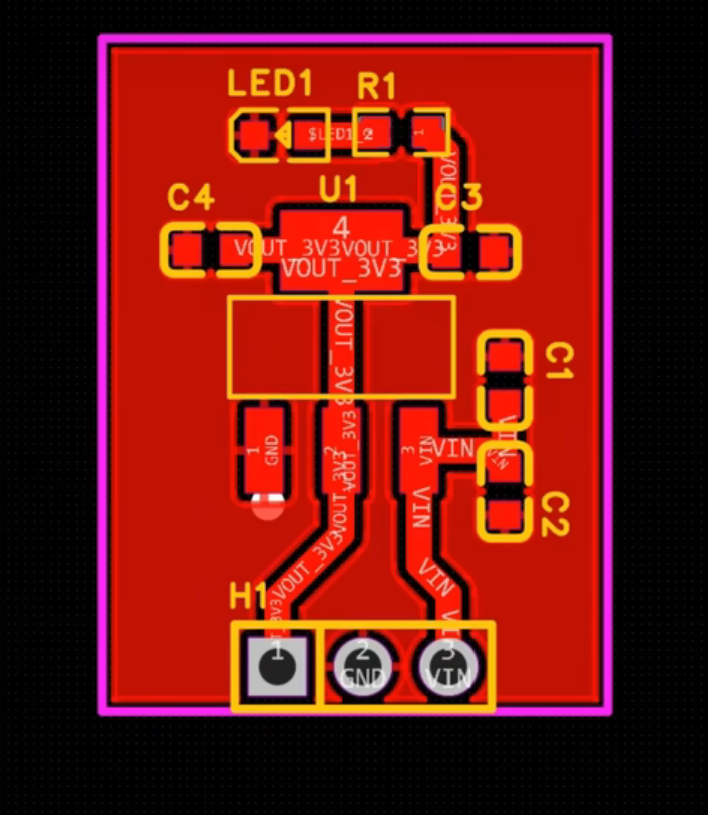

铺铜后如图所示。

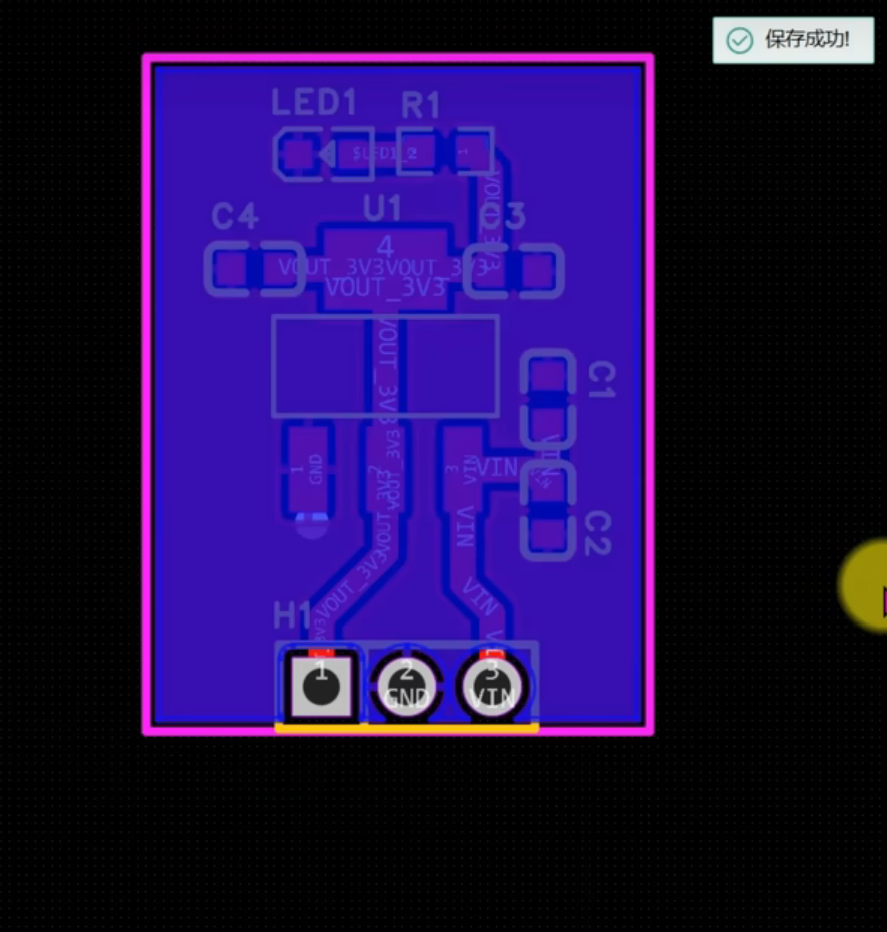

点击快捷键B后转换为底层，再次铺铜后如图所示。

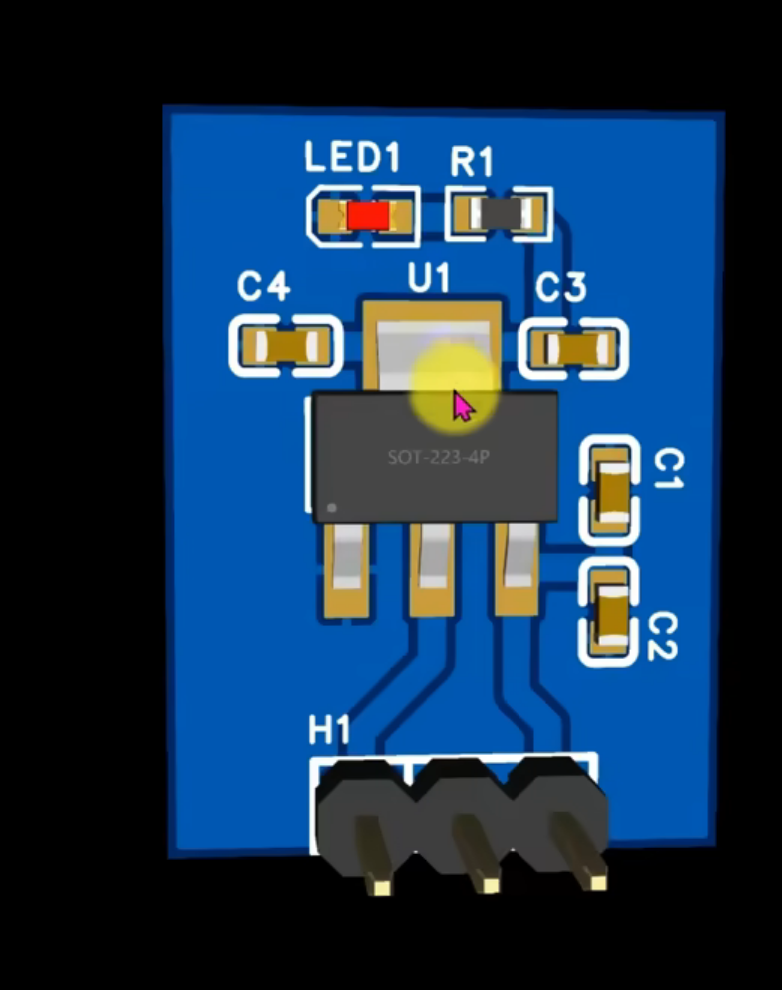

3D状态下如图所示。

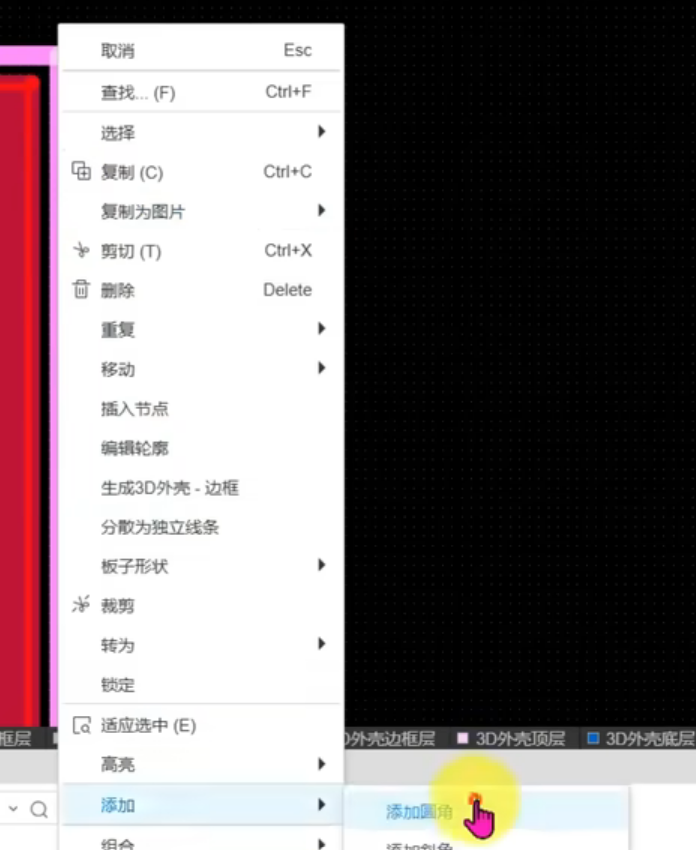

点击添加，添加圆角后，板子的边角变为圆弧，不易伤人。

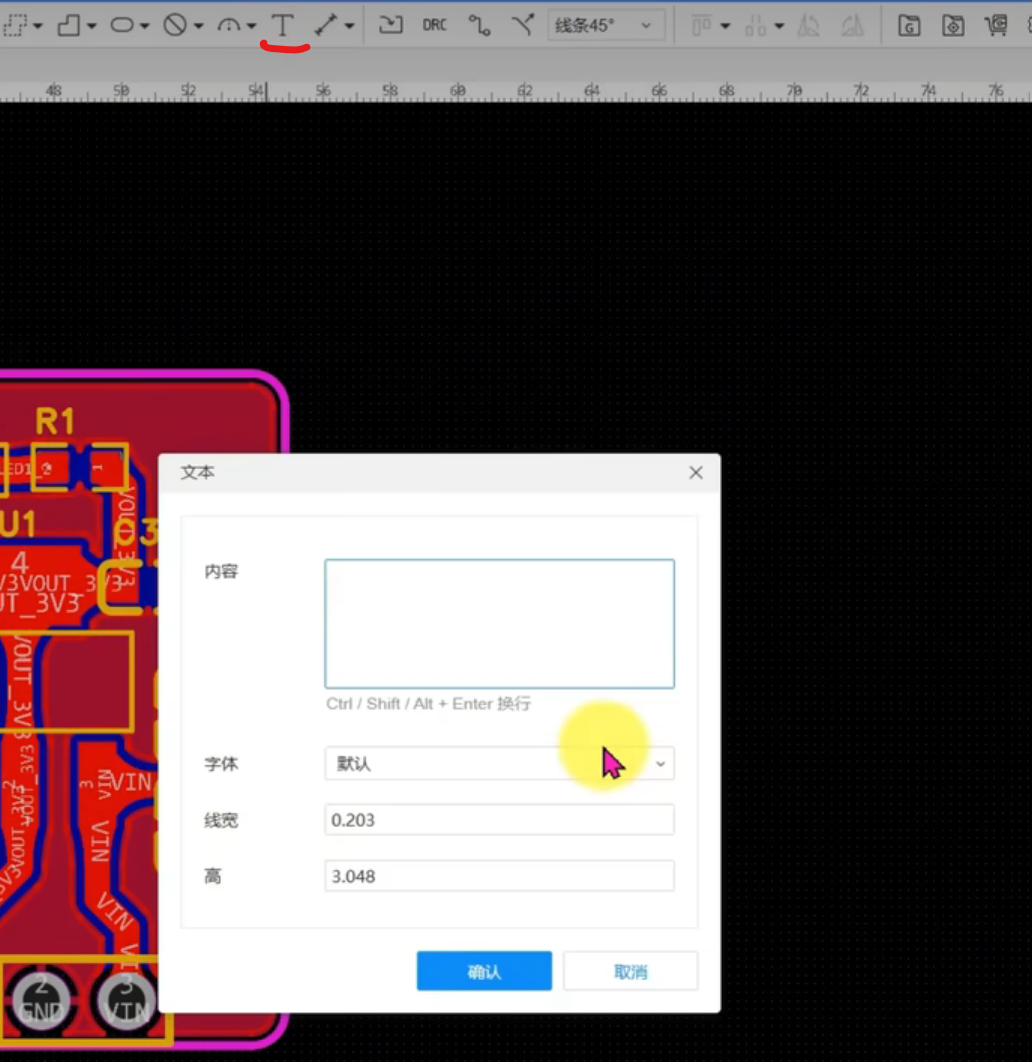

可以点击上方的大写T图标，绘制文本放置再板子上。

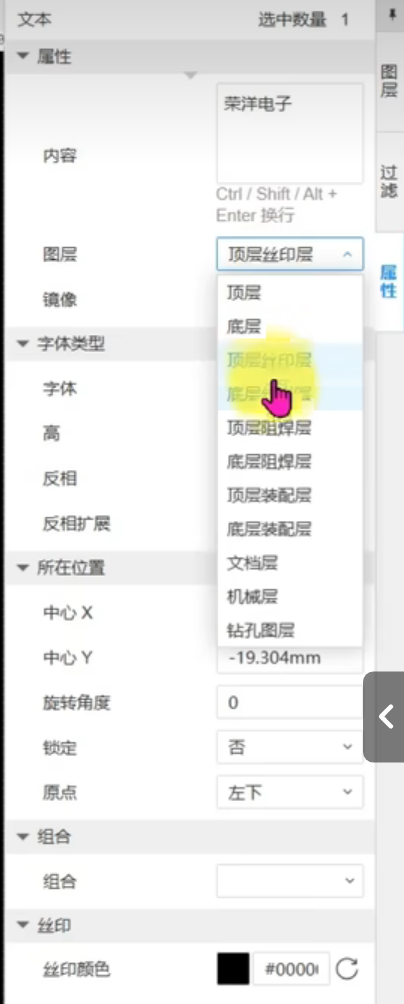

在右侧选择文本的大小等特点，选择放置在那一层。

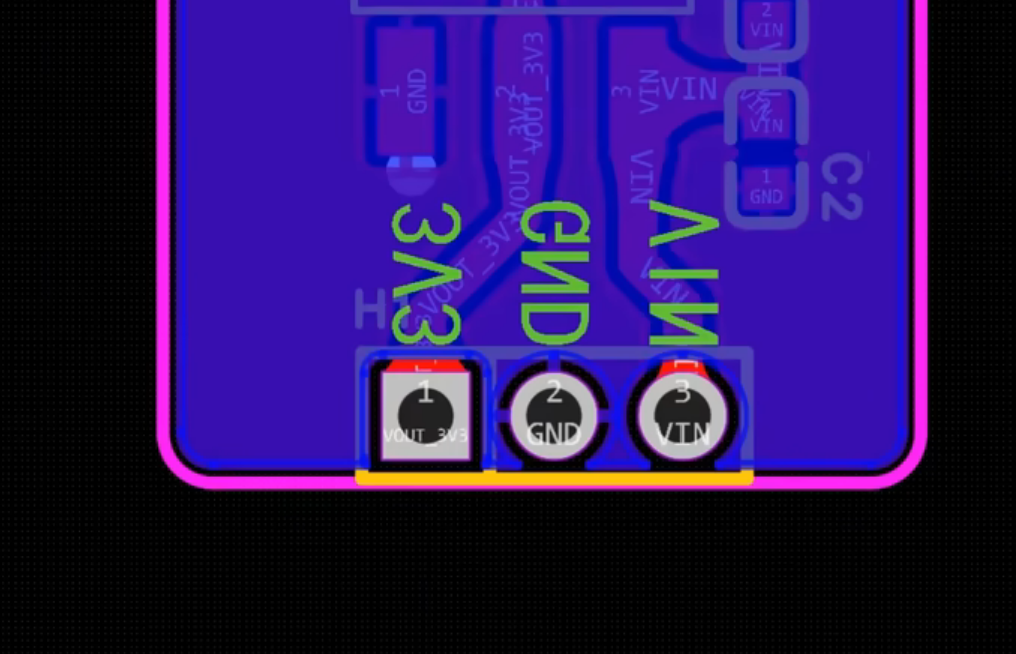

将电源的标号VIN，VOUT ，GND绘制在底层的丝印层。

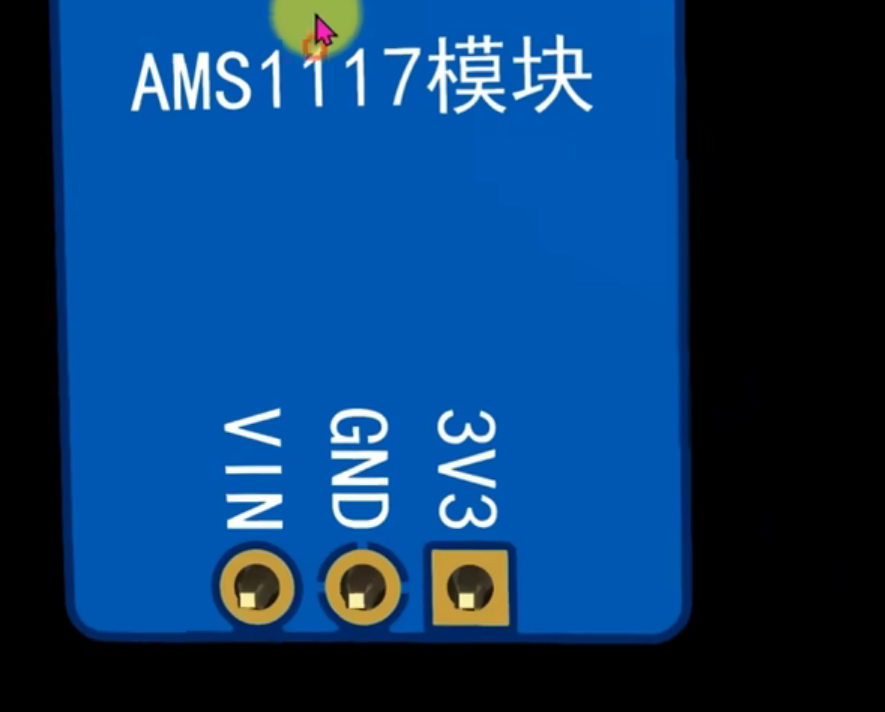

在3D状态下，背面可以清楚地看见所输入的文本。
