在工业物联网网关盒子的精密装配产线上，装配工序的严格遵循标准作业流程（SOP），是确保产品结构稳固、功能可靠、质量一致性的生命线。传统依赖作业员记忆与纸质SOP卡片的模式，难以实时、客观地发现"跳步"、"错序"、"漏装"等操作违规，导致产品隐性缺陷与产线返工率居高不下。针对这一核心痛点，我们基于自研的AI技术栈，为某头部网关制造商落地了一套 SOP-AI视觉装配顺序检测方案 。本文将详尽分享这一实战案例 的背景、技术难点、方案设计、工程实现与落地效果。
一、 项目背景与核心痛点
客户行业 ：工业物联网网关设备制造商。
产线场景 ：网关盒子（内含PCB主板、天线模块、接口挡板等）的组装流水线。
核心痛点：
- 顺序合规难保障：装配流程包含10余道精细工序（如取底板→贴PCB→装侧板→扣天线接头→装面板→锁螺丝等），人工易出现顺序错乱或遗漏。
- 错漏检测滞后：传统人工抽检或后道电检，无法在装配动作发生的当下即时发现错误，导致缺陷流入后工序，返工成本高昂。
- 质量追溯无数据：出现批次性质量问题时，无法快速定位是哪个工位、哪道工序、由哪位操作员在何时发生了违规操作，溯源困难。
- 培训与一致性挑战：新员工上岗培训周期长，且不同员工的操作习惯差异可能导致产品装配质量波动。
二、 技术方案选型与系统架构
面对上述痛点，我们明确方案目标：在装配工位侧，实现对操作员双手动作与装配部件的实时视频分析，自动判断其动作序列是否符合预设SOP，并对违规行为进行即时声光报警与数据记录。
1. 方案架构
我们采用了边缘计算模式，确保实时性与数据隐私，整体架构清晰：
- 视频采集层 ：采用部署在工位上方的安防相机（非传统工业相机）。其优势在于视野广、安装灵活、成本可控，且能适应产线照明环境，稳定输出高清视频流。
- AI分析层 ：在产线现场部署本地AI服务器。所有视频分析均在本地完成，无需上云，既保证了毫秒级响应速度，又彻底保护了生产数据与工艺隐私。
- 核心软件平台 ：
- JZ-AI-Pro深度学习平台：这是我们自研的AI模型开发与部署平台。用于训练和部署识别"手部抓取动作"、"特定部件（如PCB板、螺丝刀）"以及"装配结果状态（如螺丝是否已锁紧）"的深度学习算法模型。
- SOP-AI软件 ：这是我们自研的SOP流程设计软件。客户工程师可在此软件中，以拖拽方式直观地配置该工位的标准装配流程图（包含步骤、允许的部件、标准动作）。该软件负责接收JZ-AI-Pro的实时识别结果，并进行流程逻辑判断（顺序校验）。

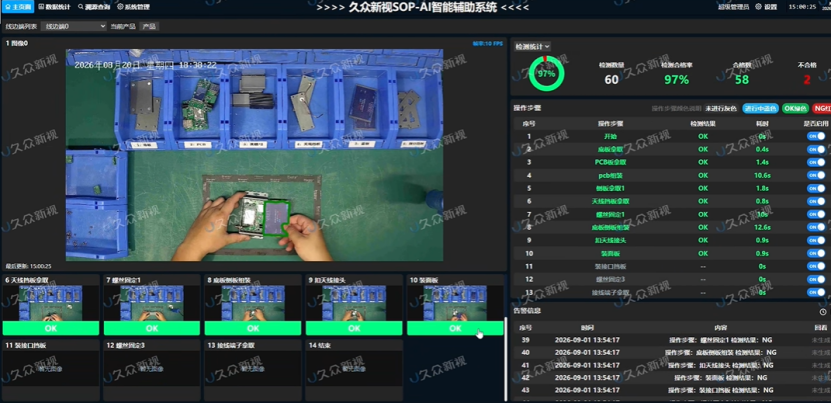

- 交互层 ：现场显示器，用于实时显示当前步骤、识别结果、预警信息，并辅助新员工学习标准作业流程。
2. 核心检测逻辑
系统工作流如下：安防相机实时拍摄工位视频 → 视频流送入本地AI服务器 → JZ-AI-Pro中的算法模型实时分析视频帧，识别"当前手部是否在操作"、"操作对象是什么" → 将识别结果（如："手部拿起PCB板"）发送给SOP-AI软件 → SOP-AI软件比对当前识别结果与预设流程的"预期步骤" → 若匹配，则流程进入下一步，并在显示器上提示；若出现"跳步"（如未装侧板直接拿面板）或"错序"（如在锁螺丝步骤拿起了天线），则立即触发现场报警，并记录违规事件。
三、 算法实现与工程落地关键点
1. 算法模型设计
本项目的关键在于视频动作与物体联动的识别，而非单张图像的静态检测。我们在JZ-AI-Pro平台上进行了针对性开发：
- 多目标检测模型 ：用于持续检测视频帧中的操作员双手 、以及工装台/料盒中的各类待装配部件（底板、PCB板、螺丝刀、螺丝等）。模型需对部件的外观、角度、部分遮挡具有鲁棒性。
- 动作时序分析模型：这是核心难点。我们采用了基于时序视频片段的轻量级网络，用于判断"手"与"物"之间的交互关系。例如，不仅要识别出"手"和"PCB板"，还要判断出"手正在拿起PCB板"这一抓取动作，并将其与"手只是经过PCB板上方"区分开。
- 装配状态检测模型：对某些关键步骤的结果进行验证。例如，在"锁螺丝"步骤后，通过一个简化的分类模型，判断螺丝安装孔位是否已被螺丝头填满（即已锁紧），以防漏锁或滑丝。
2. 工程落地挑战与解决策略
- 挑战一：光照与背景干扰 。产线光照可能不均匀，且背景中存在其他移动的非目标物体（如过往人员）。
- 解决：在训练数据采集阶段，我们刻意在不同时段、不同光照条件下收集了视频数据，并对数据进行了亮度、对比度扰动增强。同时，通过算法设定固定的"工位感兴趣区域（ROI）"，屏蔽ROI外的动态干扰。
- 挑战二：动作定义与流程配置的灵活性 。客户的SOP可能会随产品版本更新而微调。
- 解决 ：这正是SOP-AI软件的价值所在。客户工艺人员无需重新训练AI模型，只需在SOP-AI软件的图形化界面中，修改流程步骤的顺序、增删允许的部件或动作即可。JZ-AI-Pro提供的基础识别能力（识别手、识别部件）与SOP-AI的流程逻辑是解耦的，极大提升了系统的可维护性和适应性。
- 挑战三：实时性要求 。从动作发生到报警反馈，延迟必须控制在秒级以内。
- 解决 ：采用边缘本地AI服务器，省去了网络传输延迟。同时，我们对JZ-AI-Pro中的算法模型进行了深度优化与量化，在保证精度的前提下，大幅提升了推理速度，确保单路视频分析帧率满足实时性要求。
四、 应用效果与价值总结
该系统在客户网关盒子产线稳定运行后，取得了显著成效：
- 质量防错能力显著提升 ：系统实现了对10道核心装配工序的100%在线全检。装配顺序错误（跳步、错序）和部件漏装 等主要人为失误得以在发生瞬间被拦截，相关不良品流出率趋近于零。
- 产线效率与可追溯性增强 ：操作员在系统引导下作业，新人培训周期缩短约50%。所有装配过程数据（步骤、时间、结果、违规记录）自动留存，形成数字化装配档案。当出现质量争议时，可快速溯源至具体工位、工序和秒级时间点，问题分析效率提升70%以上。
- 管理标准化与成本降低 ：通过SOP-AI软件将标准工艺固化到系统中，确保了不同班次、不同员工操作的一致性。因装配错误导致的返工、部件损坏成本大幅下降，客户估算年度质量成本节约超过百万元。
五、 结语
本次网关盒子SOP-AI视觉装配顺序检测 项目的成功落地，验证了基于视频分析 与深度学习 技术实现柔性化、智能化流程防错的可行性。方案核心在于将抽象的SOP文档转化为可计算、可判断的数字化逻辑 ，并通过JZ-AI-Pro平台 的算法能力与SOP-AI软件 的流程引擎相结合，在本地化 部署环境下实现了实时、精准的检测与防错。
对于有志于在装配、动作、行为 监控领域引入AI检测 与分析 技术的企业而言，本案例提供了一条清晰的工程实践 路径：从明确的业务痛点出发，选择安防相机+本地AI服务器 的务实架构，利用成熟的深度学习平台 解决核心识别问题，最后通过SOP流程设计软件 实现业务逻辑的灵活配置。这套方案不仅适用于网关装配，也可扩展至汽车零部件组装、医疗器械装配等多个需要严格遵循操作顺序的工业场景，具备良好的可复用性。
