在透明导电膜（ITO/FTO）、半导体外延层、金属镀膜这类材料的研发和质检里，方块电阻和电阻率是判断薄膜导电性能是否达标的核心指标。要测准这两个参数，四探针法是目前实验室和产线上最通用的方案。它的价值一句话就能说清：把"电流从哪走"和"电压在哪测"分开，从原理上压制接触电阻的干扰。
第一步：用四根探针把电流和电压分开

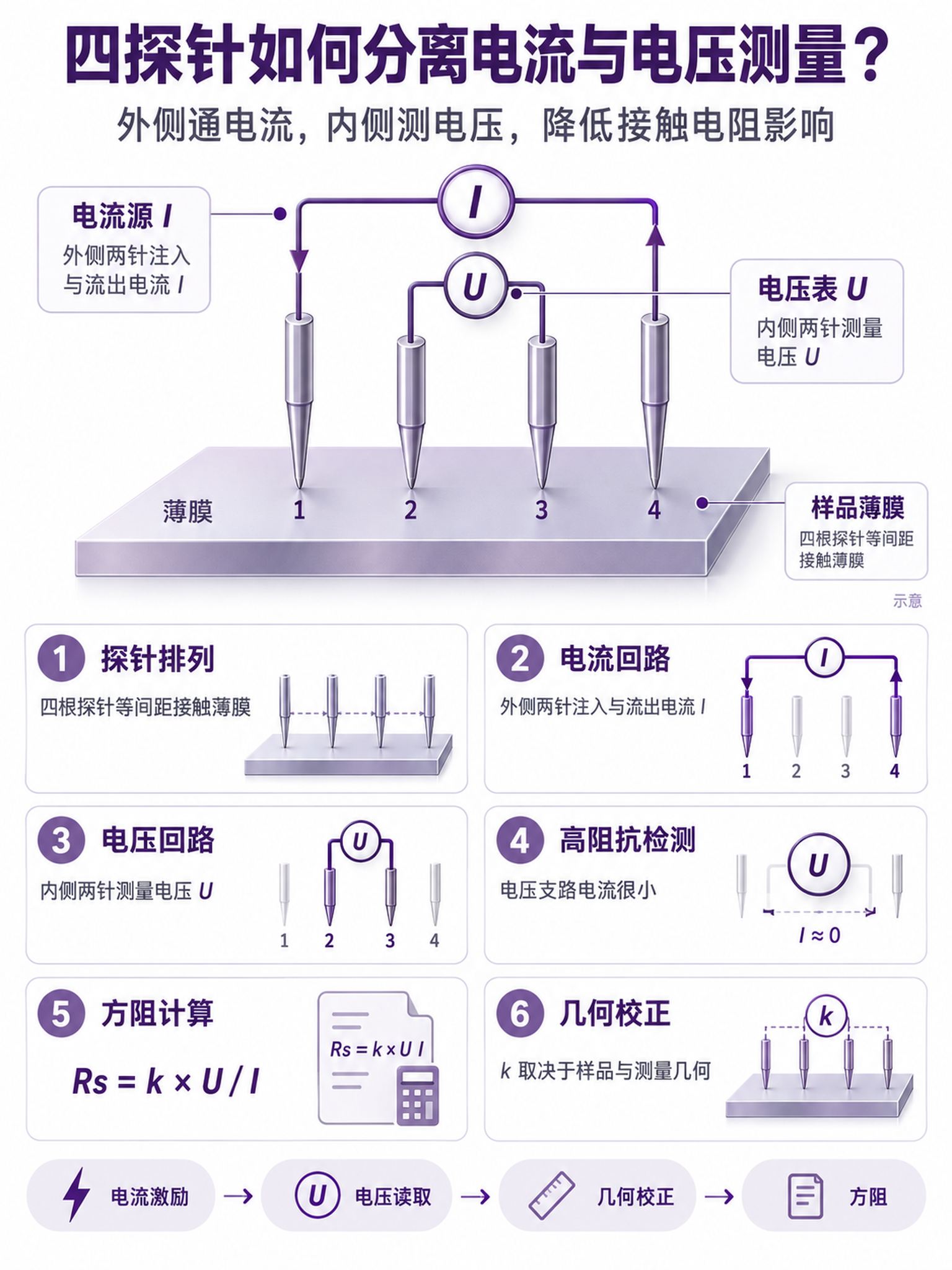

四探针法的核心是"外侧通电流、内侧测电压"。如图1所示，四根探针等间距接触薄膜表面，外侧两针由电流源注入并流出电流 I，内侧两针接高阻抗电压表测量电压 U。关键在于第四步------高阻抗检测：电压表支路阻抗极高，流经内侧探针的电流近似为零，探针与薄膜之间的接触电阻几乎不产生压降，测得的 U 只反映薄膜本身的导电能力。结合取决于样品与测量几何的修正系数 k，即可得到方块电阻 Rs = k × U / I。整个流程是"电流激励 → 电压读取 → 几何校正 → 方阻输出"的闭环，不需要制作欧姆接触电极，对样品无损，测量也快。
第二步：方阻要变成电阻率，绕不开膜厚

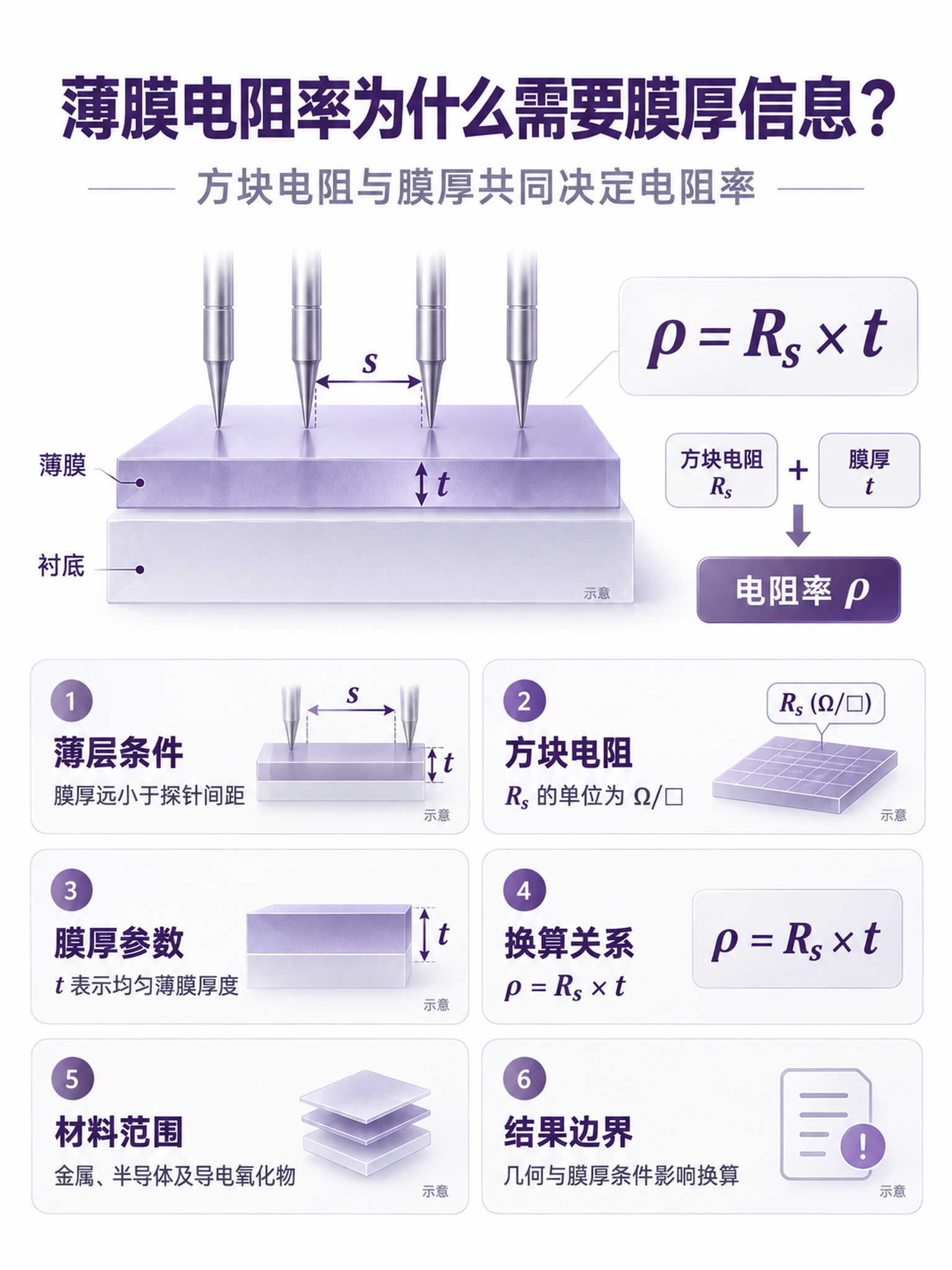

但要注意，方阻不等于电阻率。如图2所示，方块电阻 Rs 的单位是 Ω/□，描述的是"一个正方形薄膜的面内电阻"，它天然绑定了厚度信息；而材料学意义上的电阻率 ρ 是材料本征参数，需要用 ρ = Rs × t 换算，其中 t 是薄膜的平均厚度。这一步有两个前提：一是薄层条件，膜厚 t 要远小于探针间距 s；二是膜厚数据本身要可靠，否则换算出来的电阻率只是"名义值"。该方法适用于金属、半导体及导电氧化物薄膜，而结果边界------几何修正与膜厚条件------决定了报告里这个数字能"信到什么程度"。
第三步：从单点数值到多点扫描，看见均匀性

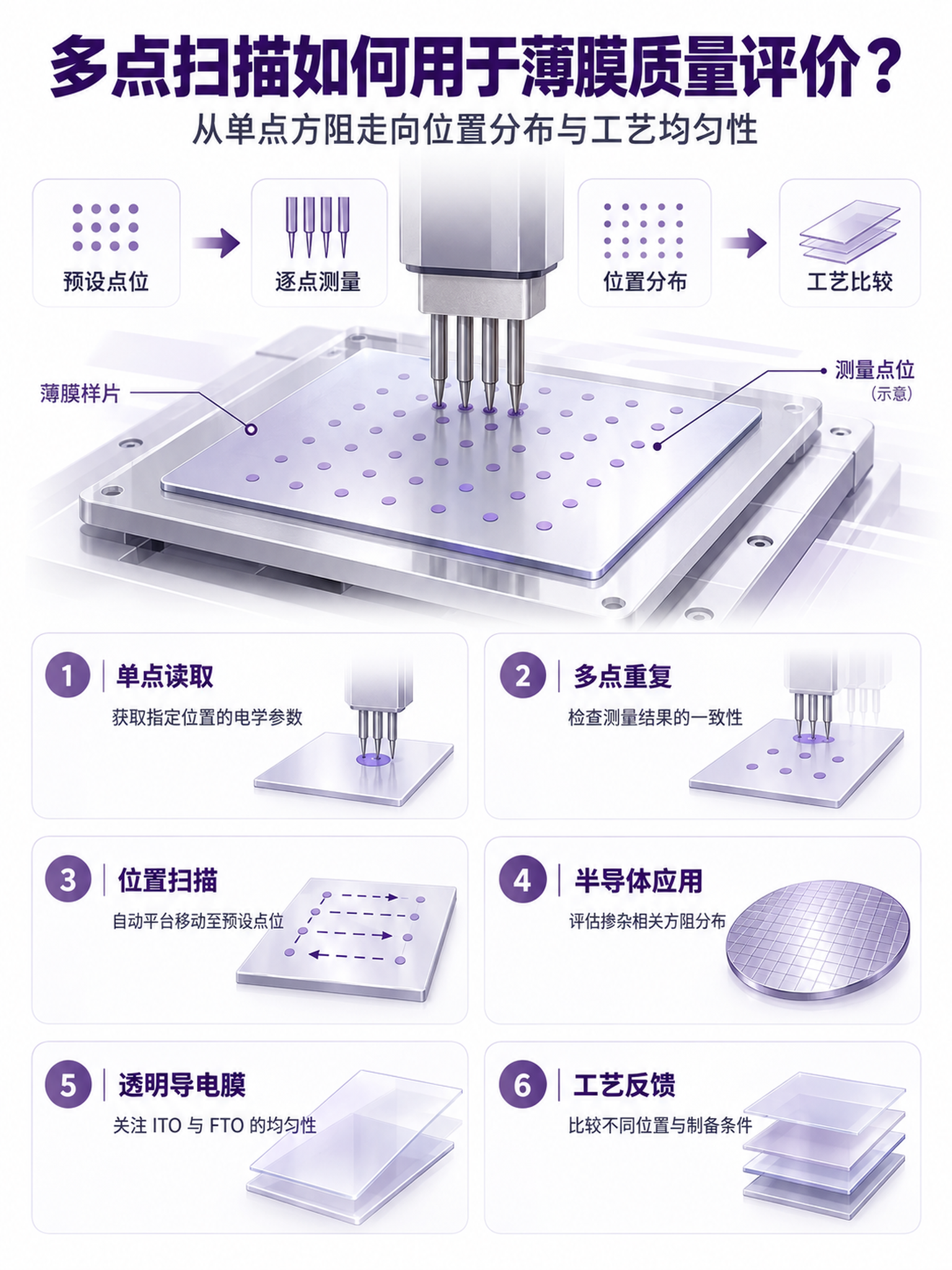

单点测量回答的是"这一点方阻是多少"，回答不了"整片膜匀不匀"。如图3所示，现代四探针设备通过多点扫描来评价薄膜质量：先预设测量点位，自动平台带动四探针头逐点移动测量，检查结果一致性，最终得到方阻随位置的分布，用于工艺比较。对半导体行业，可以用它评估晶圆掺杂相关的方阻分布；对透明导电膜行业，ITO 与 FTO 的均匀性直接决定显示与光伏器件的良率。把不同位置、不同制备条件下的分布图放在一起对比，测量数据就能反哺镀膜工艺------究竟是气压、温度还是沉积时间需要调。
落到实操，记三件事
第一，报方阻时，同时给出探针间距与修正系数 k，别人才能复现；第二，报电阻率时，同时给膜厚及其测量方法（台阶仪、椭偏仪等），否则换算无从校验；第三，批量质检用多点扫描，看位置分布而不是只看平均值------平均值会掩盖边缘与中心的差异。另外，样品边缘和尺寸较小时，几何修正系数会随探针到边缘的距离变化，测量点要远离样品边缘，必要时按标准修正表取 k 值。测量链路只有从"单点数值"走到"位置分布"，薄膜质量才算真正被看见。
