AGM SOC AG32VF407（MCU+CPLD）点灯测试

前言

最近搞了一块AGM（遨格芯微） AG32VF407 的板子，趁放假前拿来测试下。

AG32VF407 这颗料是 MCU+CPLD 架构的，同类型的比较常见的还有安路和高云的一些芯片。这种芯片相比独立的MCU加CPLD的方案来说集成度高一些，并且MCU和CPLD间交互可以走内部总线或者直接内存交互，使用起来相比通过外部总线通信来说会方便一些。

基础说明

这颗芯片大部分资料可以从官网下载到：

https://www.agmcn.com/

不过官网上的资料不全、有些内容也比较旧，最好还是找商家直接要。他家的资料还有一个问题是比较乱，最好花时间都看一遍。

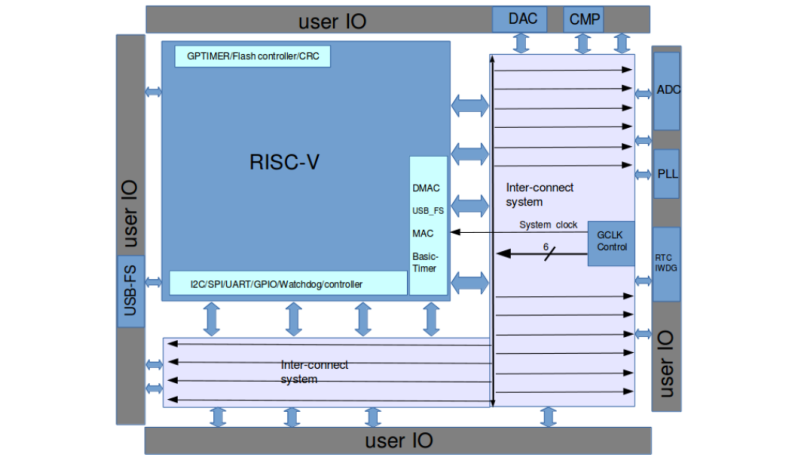

这颗SOC芯片架构如下：

相比安路的 EF2M45 和高云的 GW1NSR-4C 这类体验上更多的是FPGA搭载了MCU形式的芯片，AGM的这类芯片使用上来说更加像是MCU搭载了CPLD。不管是外设的丰富度还是RAM、ROM大小来说AGM的这颗料算是一个目前主流的单片机了。

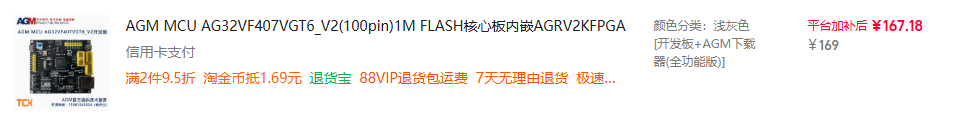

这颗料官方的开发板直接在淘宝上有卖，比较便宜，开发板加上下载调试器一套也就几十到一百多的样子：

这个板子下载调试可以用J-Link或者DAP-Link，官方的下载器就是DAP-Link的，用起来比较方便。

MCU开发基于 VS Code 和 PlatformIO （听说安装SDK时可能会破坏原本用户目录下 .platformio 目录中的内容，最好先进行备份）。CPLD开发基于 Quartus ，然后使用AGM自家的 Supra 软件来编译生成逻辑部分固件。

SDK的安装很简单，安装VS Code，在VS Code中安装PlatformIO（这个可能需要科学上网），然后安装SDK（这里用的 AgRV_pio-1.9.2-win64-release ）。安装完成用户目录下的 AgRV_pio 就是SDK包了，里面包含了代码、例程和工具（Supra和Downloader）等。

这颗料在用的时候可以当作单独的MCU用，可以当CPLD用，也可以MCU+CPLD用。主要用到了MCU，那么项目整体都是基于VS Code来构建和管理的。

MCU和CPLD部分分别会编译出 .bin 文件，MCU固件烧录时烧录到Flash的头部，CPLD固件烧录时烧录到Flash的尾部。两部分固件也可以整合成一个，然后可以通过Downloader工具进行烧录。

项目搭建（MCU+CPLD）

如果是使用体验的话跟着官方的文档来就行，直接可以跑SDK包中的例程，我这里以例程为基础来创建自己的项目。

MCU部分

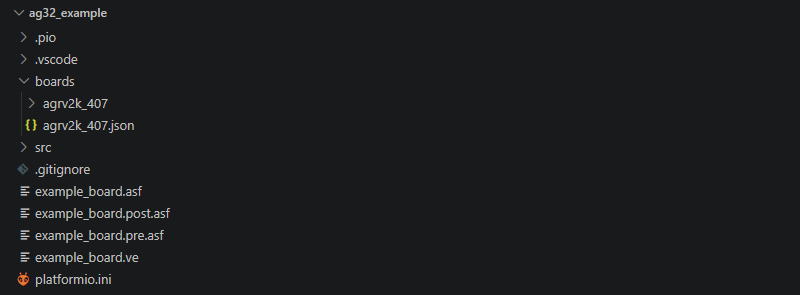

新建项目目录，然后将 AgRV_pio\platforms\AgRV\boards 目录拷贝到项目目录下（只需要其中407部分），然后将 AgRV_pio\platforms\AgRV\examples\example 目录下所有内容拷贝到项目目录下，现在大致的目录结构如下（有部分是项目运行后生成的）：

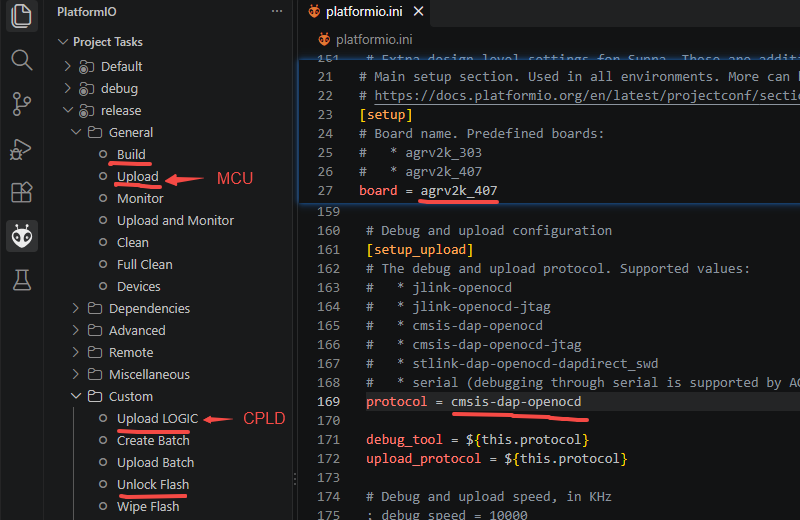

接下来修改 platformio.ini 文件中两个配置就可以编译烧录进行测试了：

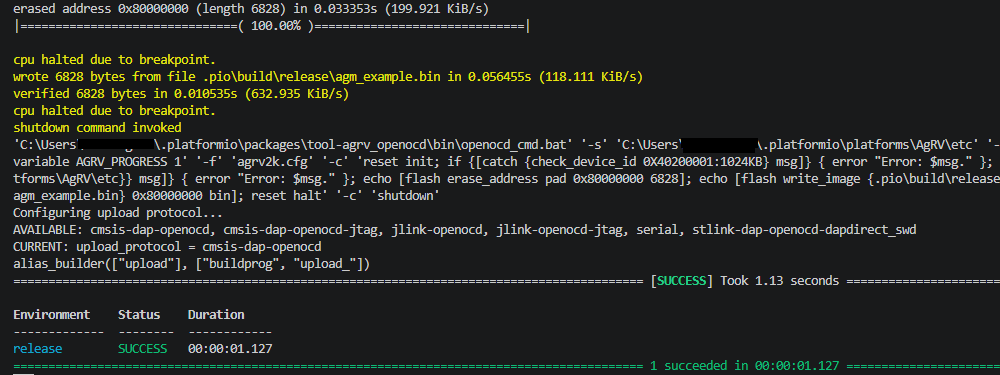

先烧录CPLD的，再烧录MCU的，如果提示Flash被锁就解锁下。

这个程序烧录后可以看到板子上D1、D2、D3的LED闪烁。

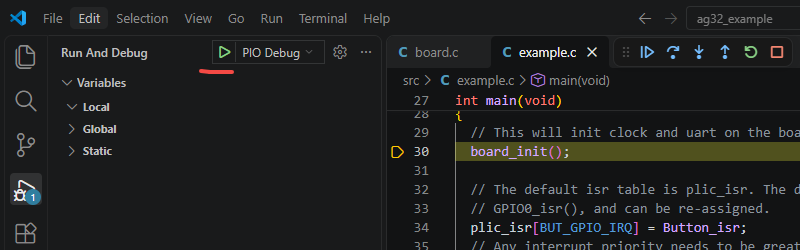

单片机程序可以直接调试：

CPLD部分

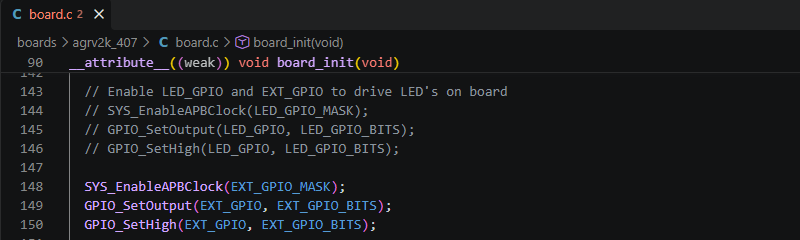

接下来开始测试CPLD部分，这里用了到开发板上的LED4，首先注释掉MCU代码中对于LED4的初始化代码：

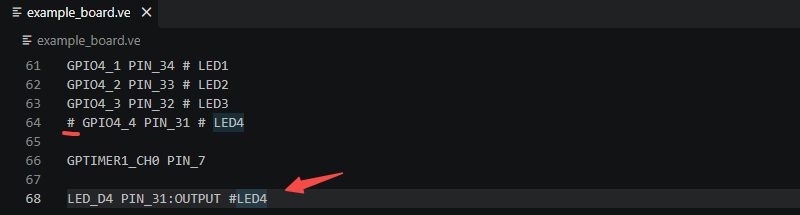

接下来注释 .ve 文件中MCU对于LED4的使用，设置CPLD对LED4的使用：

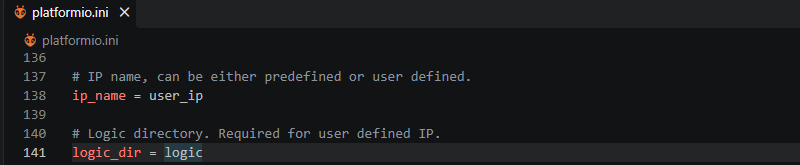

配置启用CPLD：

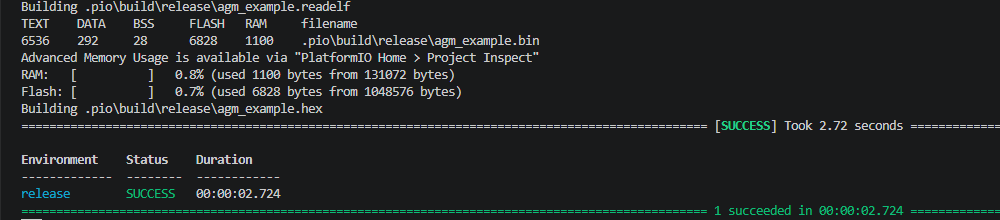

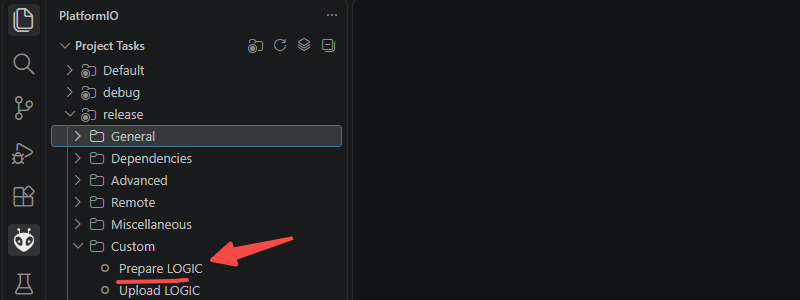

重新生成项目：

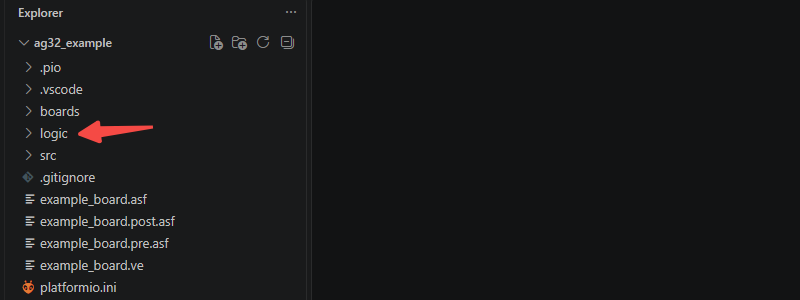

重新生成后可以看到生成的logic目录，这里就是CPLD的项目了：

CPLD开发需要在Quartus中进行，AGM文档中说必须使用Full版本的，不能使用Quartus Lite版本。我这里使用 Intel® Quartus® Prime Lite Edition Design Software Version 22.1.2 for Windows 版本进行了测试，发现可以转换编译，但是固件烧录到板子之后MCU部分程序会在卡在等待PLL启动成功的地方。使用了AGM官方提供的 QuartusSetup-13.0.1.232 就不会有这个问题。

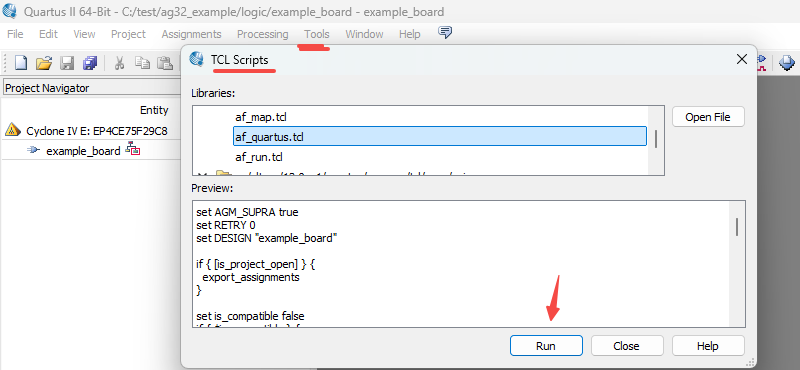

使用Quartus打开项目后首先需要转换：

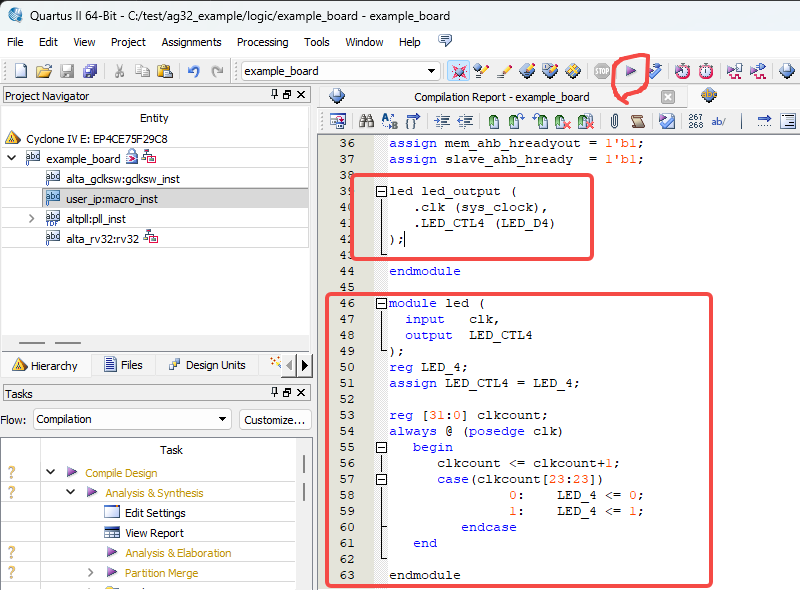

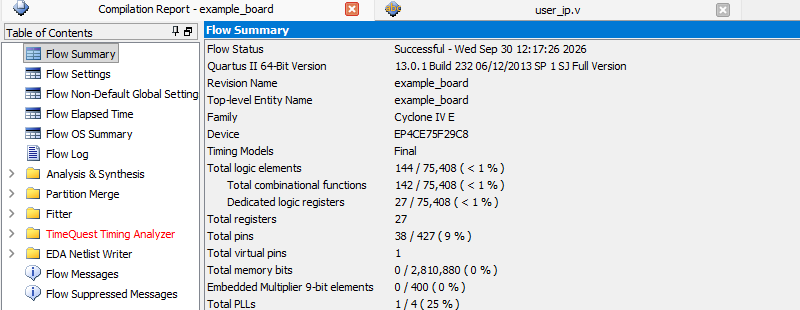

然后可以正常添加代码进行开发，开发完成后进行编译：

添加了两段代码分别如下：

bash 复制代码

led led_output (
	.clk (sys_clock),
	.LED_CTL4 (LED_D4)
);

bash 复制代码

module led (
  input   clk,
  output  LED_CTL4
);
reg LED_4;
assign LED_CTL4 = LED_4;

reg [31:0] clkcount;
always @ (posedge clk)
	begin
		clkcount <= clkcount+1;
		case(clkcount[27:27])
					0:		LED_4 <= 0;
					1:		LED_4 <= 1;
			endcase
	end

endmodule

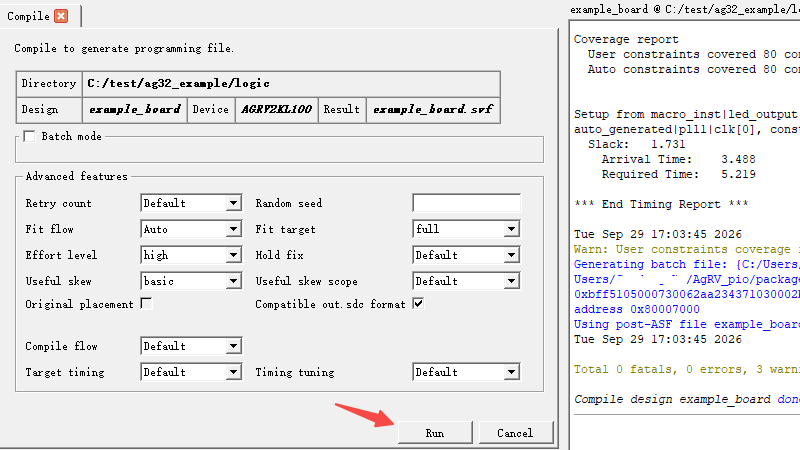

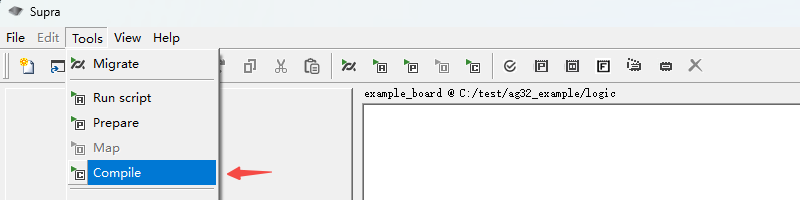

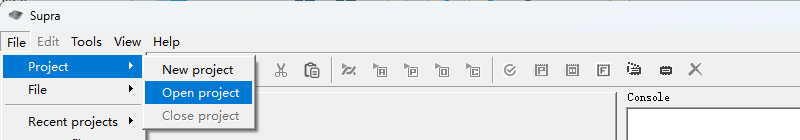

接下来使用SDK包中的Supra工具编译出逻辑部分 .bin 文件：

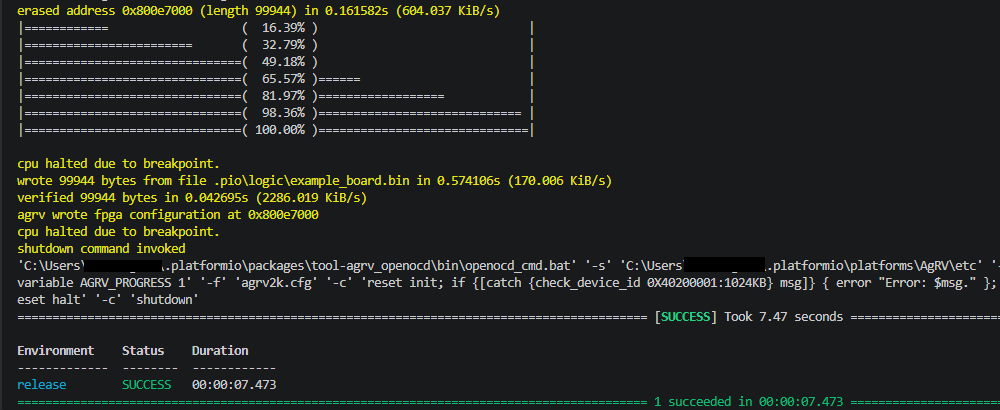

接下来就只需要在PlatformIO中重新烧录CPLD固件，重新编译MCU固件、重新烧录。完成后开发板上就可以看到LED4闪烁了。

后记

这颗料总体来说使用上比安路的 EF2M45 要简单许多，比较适合以单片机开发为主的工程师使用，兼具了单片机的简单性和CPLD的灵活性。这个灵活性从单片机的角度来说是真的很灵活了，所有GPIO都可以按需求映射，这个对于画板子来说是很舒服了。

不过这颗料有个比较大的问题就是CPLD开发依赖Quartus，这个在商用的场合上就会让人顾虑了，会不会有合规性问题等。如果一直是这种情况的话这个系列很难做大。
