QML SplitView：可拖拽分隔面板与自定义 Handle

有时候软件上的内容区域需要用户手动设置比例，SplitView 组件就是解决这个需求的。这篇文章用基础demo介绍概念，再给 Handle（拖拽手柄）换个好看的样式。

SplitView 基础用法

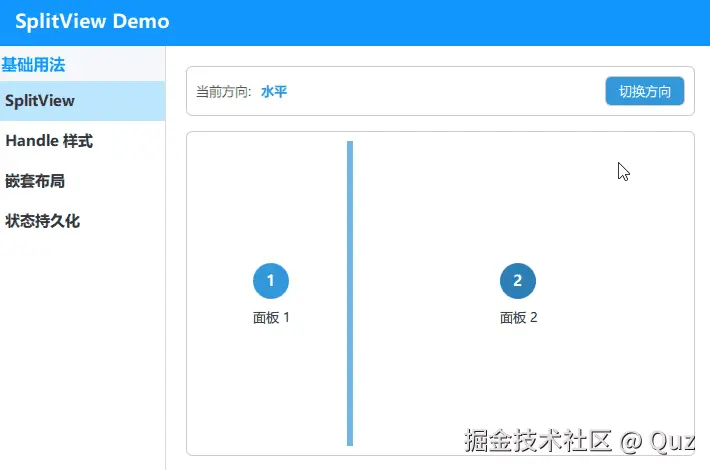

拖中间的分隔条可以调整大小，支持切换横竖方向：

演示代码

qml 复制代码

pragma ComponentBehavior: Bound
import QtQuick
import QtQuick.Controls
import QtQuick.Controls.Basic
import QtQuick.Layouts

FadeInAnimation {
    id: root
    property color mainColor: Theme.listColors[Theme.demo1]

    ColumnLayout {
        anchors.fill: parent
        anchors.margins: 20
        spacing: 15

        // ... 省略标题组件 TitleSeparator ...

        Rectangle {
            Layout.fillWidth: true
            Layout.preferredHeight: 50
            color: Theme.demoStyle.frameBg
            radius: 6
            border.color: Theme.demoStyle.frameBorder
            border.width: 1

            RowLayout {
                anchors.fill: parent
                anchors.margins: 10
                spacing: 10

                Text {
                    text: "当前方向:"
                    font.pointSize: 10
                    color: Theme.demoStyle.frameText
                }

                Text {
                    text: splitView.orientation === Qt.Horizontal ? "水平" : "垂直"
                    font.pointSize: 10
                    color: root.mainColor
                    font.bold: true
                }

                Item { Layout.fillWidth: true }

                CustomButton {
                    text: "切换方向"
                    onClicked: {
                        if (splitView.orientation === Qt.Horizontal) {
                            splitView.orientation = Qt.Vertical
                        } else {
                            splitView.orientation = Qt.Horizontal
                        }
                    }
                }
            }
        }

        Rectangle {
            Layout.fillWidth: true
            Layout.fillHeight: true
            color: Theme.demoStyle.frameBg
            border.color: Theme.demoStyle.frameBorder
            border.width: 1
            radius: 6

            SplitView {
                id: splitView
                anchors.fill: parent
                anchors.margins: 10
                orientation: Qt.Horizontal

                handle: Rectangle {
                    implicitWidth: 6
                    implicitHeight: 6
                    color: root.mainColor
                    opacity: SplitHandle.pressed ? 1.0 : 0.7
                }

                // 面板1
                CustomRect {
                    SplitView.minimumWidth: 80
                    SplitView.minimumHeight: 80
                    rectColor: Qt.color(root.mainColor).darker(1.0)
                    rectNum: "1"
                }

                // 面板2
                CustomRect {
                    SplitView.minimumWidth: 80
                    SplitView.minimumHeight: 80
                    rectColor: Qt.color(root.mainColor).darker(1.2)
                    rectNum: "2"
                }
            }
        }
    }
}

说明：这个 Demo 用到了工程里的几个共享组件，Theme 是颜色主题单例，CustomRect 是带编号的面板，CustomButton 是统一风格的按钮。它们只负责外观，不影响 SplitView 的核心逻辑，重点看 SplitView 本身。

SplitView的用法很简单，内部的子项自动排成一行或一列，拖动中间的分隔条时两侧面板跟着改变大小。想让面板保留最小空间，就在面板上写 SplitView.minimumWidth / SplitView.minimumHeight 附加属性。

切换方向的实现：

运行时修改 orientation 属性的值就可以了，水平变垂直或者垂直变水平，面板排列和分隔条方向都会自动跟着重排。

handle 指的是分隔条组件，是用户可以手动拖拽的部分。

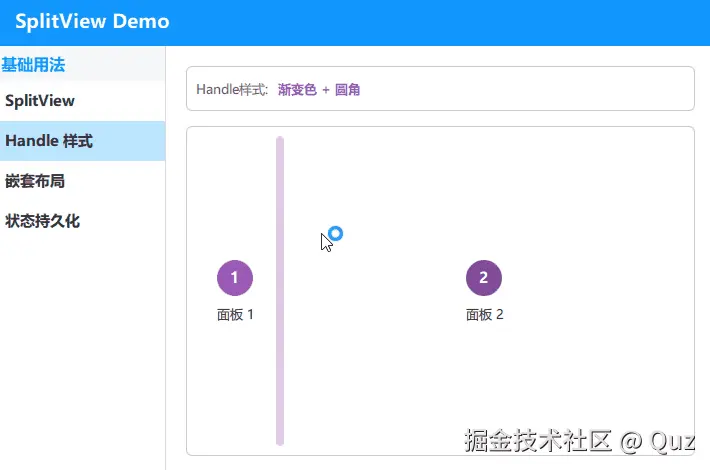

自定义 Handle 样式

如图所示：

演示代码

qml 复制代码

pragma ComponentBehavior: Bound
import QtQuick
import QtQuick.Controls
import QtQuick.Layouts

FadeInAnimation {
    id: root
    property color mainColor: Theme.listColors[Theme.demo2]

    ColumnLayout {
        anchors.fill: parent
        anchors.margins: 20
        spacing: 15

        // ... 省略标题组件 TitleSeparator ...

        Rectangle {
            Layout.fillWidth: true
            Layout.preferredHeight: 45
            color: Theme.demoStyle.frameBg
            radius: 6
            border.color: Theme.demoStyle.frameBorder
            border.width: 1

            RowLayout {
                anchors.fill: parent
                anchors.margins: 10
                spacing: 10

                Text {
                    text: "Handle样式:"
                    font.pointSize: 10
                    color: Theme.demoStyle.frameText
                }

                Text {
                    text: "渐变色 + 圆角"
                    font.pointSize: 10
                    color: root.mainColor
                    font.bold: true
                }

                Item { Layout.fillWidth: true }
            }
        }

        Rectangle {
            Layout.fillWidth: true
            Layout.fillHeight: true
            color: Theme.demoStyle.frameBg
            border.color: Theme.demoStyle.frameBorder
            border.width: 1
            radius: 6

            SplitView {
                id: splitView
                anchors.fill: parent
                anchors.margins: 10
                orientation: Qt.Horizontal

                handle: Rectangle {
                    id: handle
                    implicitWidth: 8
                    implicitHeight: 8
                    radius: 4

                    gradient: Gradient {
                        GradientStop { position: 0.0; color: root.mainColor }
                        GradientStop { position: 0.5; color: Qt.color(root.mainColor).darker(1.2) }
                        GradientStop { position: 1.0; color: root.mainColor }
                    }

                    opacity: splitView.resizing ? 1.0 : 0.3

                    // handle正中间
                    Rectangle {
                        width: splitView.orientation === Qt.Horizontal ? parent.width - 4 : 30
                        height: splitView.orientation === Qt.Horizontal ? 30 : parent.height - 4
                        radius: 4
                        color: Theme.demoStyle.handle
                        anchors.centerIn: parent
                    }
                }

                // 面板1
                CustomRect {
                    SplitView.minimumWidth: 80
                    SplitView.minimumHeight: 80
                    rectColor: Qt.color(root.mainColor).darker(1.0)
                    rectNum: "1"
                }

                // 面板2
                CustomRect {
                    SplitView.minimumWidth: 80
                    SplitView.minimumHeight: 80
                    rectColor: Qt.color(root.mainColor).darker(1.2)
                    rectNum: "2"
                }
            }
        }
    }
}

SplitView 的 handle 属性可以整个换掉，这里把分隔条重写成一条带圆角的渐变矩形。

opacity 属性绑的是 splitView.resizing，只有正在拖动分隔条时才完全显示，平时处于半透明状态，好处是不会抢占视觉焦点。

有个细节要注意：handle 里那个把手矩形的宽高是根据 splitView.orientation 算的，水平布局时横着摆、垂直布局时竖着摆，这样不管分隔条方向怎么变，把手都保持居中。改 handle 样式时保留这种方向判断，横竖切换才不会错位。

已验证环境：

Qt 版本：Qt 6.8.2、Qt 6.11.1
操作系统：Windows 11
GitHub：QML-Minimal-Demos/qml_splitview
