【一】、

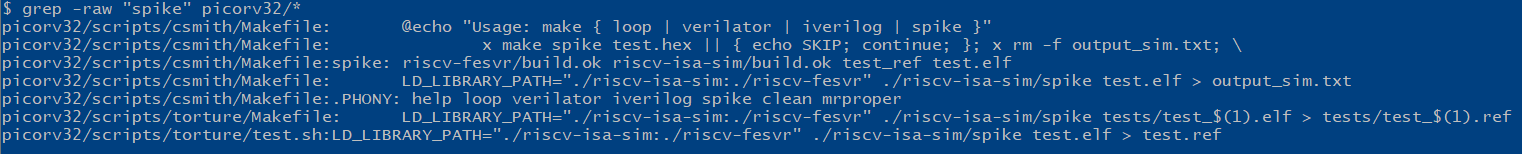

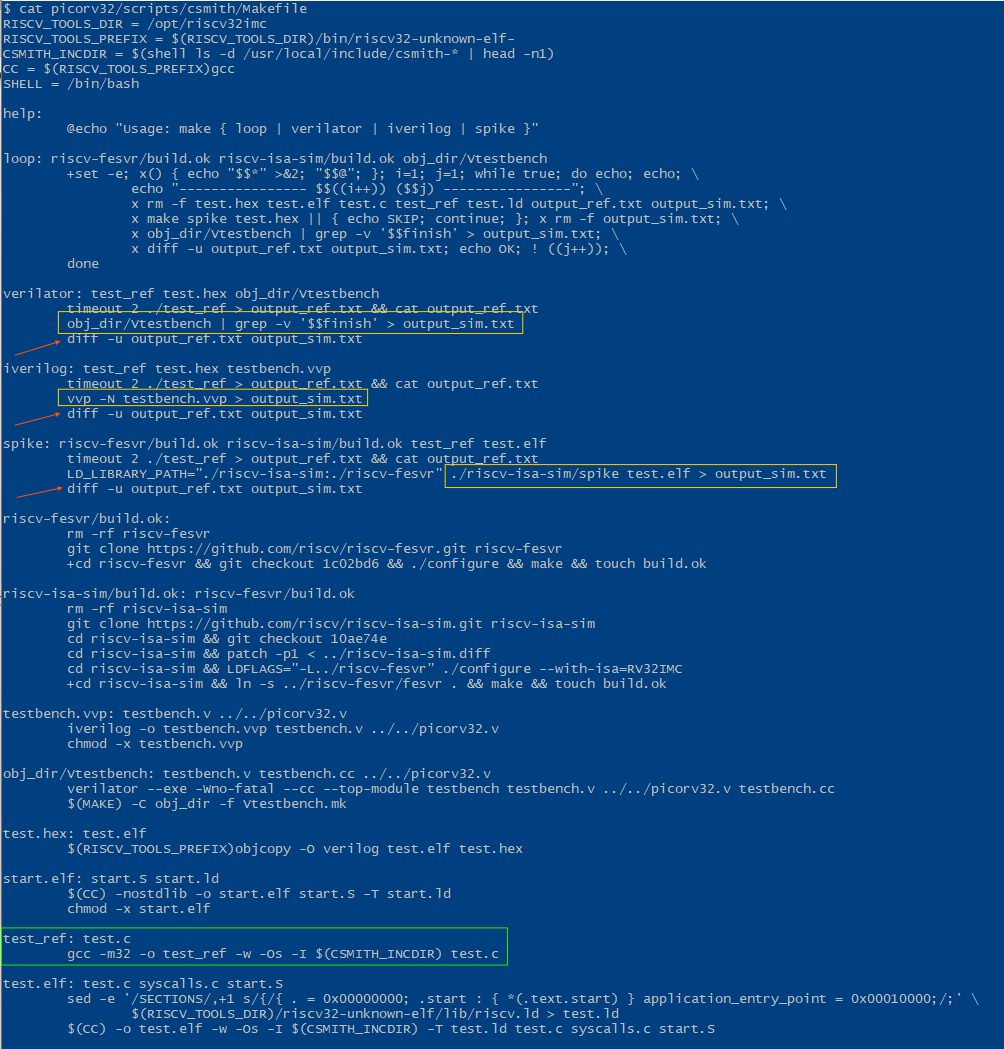

在看 RISC-V 的模拟器 spike 和 riscv-pk（或简称 spike-pk）这一套东西，挺神奇的，以前有个印象，这个东西在 RTL 开发中的应用，主要就是作为参考基准，和 RTL 上的数字电路设计的仿真进行比对，以找到 RTL 可能存在的对 RISCV 指令集设计实现上的错误。这在 picorv32 里似乎找到了，因为它有使用 spike 的仿真结果和其它结果比对，典型的是在 picorv32/scripts/csmith/Makefile 中，发现了大量的使用比较的方法，其中有一个 output_ref.txt 是比较参考基准，而 spike 运行出来的 output_sim.txt 则是被比较的【怀疑对象】，iverilog/verilator 生成的也是 output_sim.txt 的被比较的【怀疑对象】。这就有点奇怪了，为什么 spike 运行出来的是被比较的怀疑对象而不是绝对正确的参考基准呢？它的 output_ref.txt 就是一个 gcc (而不是 riscv64-unknown) 所编译的 test.c 文件。如下所示：
----这个 Makefile 里，`output_ref.txt` 不是 RISC-V 指令集参考，而是 x86 主机 native 编译运行的 Csmith 随机 C 程序的输出；spike、iverilog、verilator (PicoRV32 RTL) 三者，都是被测对象，都要和 x86 主机的程序行为做比对。
----这里的参考基准不是 RISC-V ISA 模拟器 Spike，而是C 语言程序本身的语义：同一个 C 代码，不管跑在 x86 主机、Spike RISC-V 模拟器、PicoRV32 RTL 仿真，程序可观测输出必须一致。
----为什么要拿 x86 native 做参考，而不是拿 Spike 当参考？
----1. Csmith 的目的：验证**编译器 + 目标平台**对 C 标准的实现一致性。
------Csmith 生成随机 C 程序，用来发现编译器 bug、CPU/ISA 实现 bug。
------Csmith 的核心假设：同一个合法 C 源码，在符合 C 标准的不同平台上，可观测程序输出必须相同。
------参考源：x86 Linux + host gcc，成熟稳定，作为 C 语言语义真值。
------待测：riscv-gcc（把 C 编译成 RISC-V 指令）+ 运行载体（Spike 模拟器 / PicoRV32 RTL）。
----2. 和印象里「Spike 作为 ISA 参考模型，比对 RTL」的场景区分开。
----之前理解的经典芯片验证流程是：黄金参考模型（Spike） → 产生指令执行轨迹（trace）；RTL 仿真导出 trace；比对两条 trace，检查每一条指令执行、寄存器 / 内存更新是否一致。在这个场景下：Spike = golden reference，RTL = DUT（被测设计）
【二】、
Csmith 是一种 CPU ISA 测试的方法学 (methodology) 吗？Spike 这种 golden reference 也是某种 ISA 测试方法学吗？比如说在更早之前就有这样的方法论论文？
----0. Csmith 本身不是 ISA 测试方法学，它是一个工具；它背后的核心方法学是【差分测试 Differential Testing】，1998 年 McKeeman 就有奠基论文；Csmith 是把这套差分测试落地到 C 编译器、后来被硬件圈拿来做 CPU/ISA 验证的工具arXiv。
----0. Spike 不是方法学，它是一个 Golden Reference Model（GRM，黄金参考模型）；而 "用 ISA 功能模拟器（ISS）作为 golden，和 RTL DUT 做状态比对 / 协同仿真"，这是一套成熟的处理器功能验证方法学，远早于 RISC-V 和 Spike。
----1、Csmith 工具 和它对应的验证发法学
----Csmith 是什么？Csmith 是**随机、无未定义行为 C 程序生成器**，2011 年 PLDI 论文《Finding and Understanding Bugs in C Compilers》（Yang, Regehr）正式发表，初衷**不是测 CPU，是测 C 编译器**（GCC、LLVM 等的 miscompilation 错误）。
----Csmith核心原理：生成**确定、无 UB（Undefined Behavior）**的 C 程序；同一个源码，交给多个独立编译器 / 平台执行，比对输出；输出不一致，则至少其中一个实现有错。
----Csmith这一套方法叫 **Differential Testing（差分测试）**，**不是 Csmith 发明**。
----差分测试的源头：McKeeman 1998 论文《Differential Testing for Software》，奠定差分测试方法论：**多个独立实现，喂相同输入，比对输出，用来找实现不一致 bug**。
----Csmith 是差分测试的一个**实例化工具**：专门生成合法 C 作为输入。
----2、Spike工具 和它对应的验证方法学
----Spike 是**RISC-V 指令集模拟器 ISS（Instruction Set Simulator）**，属于**Golden Reference Model（GRM）**，是**方法学里的一个组件（oracle 真值源）**，不是方法学本身。
----Spike对应的经典方法学：Golden Model / Reference Model 协同仿真比对。名称常见叫法：
-
Reference Model Verification
-
Co-simulation（协同仿真）
-
ISS vs RTL trace comparison（指令级 trace 比对）
----核心思想几十年前就存在，远远早于 RISC-V：
----建立一个**可信的高层抽象模型（golden model）**，严格按照 ISA 规范建模，只建模架构可见状态（PC、GPR、CSR、内存），不建模微架构流水线、bypass、cache 时序；
----同一个测试激励，同时跑 golden model 和 RTL DUT；**每一条指令提交后，比对架构状态**；一旦寄存器 / 内存不一致，立刻报 bug。
----这个方法在 90 年代商用 CPU 验证就大量使用（ARM、MIPS、PowerPC 都在用），不是 RISC-V 独创。
---- ARM 早年用 C 写的 ISA 参考模型；
----- MIPS 有 mips-sim；
---- RISC-V 社区把 Spike 做成开源 GRM，所以现在 RISC-V 圈子默认 Spike 作为 golden。
----3、更早的相关方法论论文时间线
----3.1. **1998：McKeeman, Differential Testing for Software** ------ 差分测试奠基论文。Csmith 只是这个思想在编译器领域的实例，后来硬件圈拿来复用。这是你 PicoRV32 csmith 脚本的底层理论源头arXiv。
----3.2. 90 年代：工业界大量使用**reference model /golden model 协同仿真**做 CPU 验证，大量 DAC/DATE 论文，没有单一 "发明者"，是随 CPU RTL 验证发展出来的工程方法学；早期参考模型很多是 C 写的功能模型。
----3.3. 2011 PLDI：Yang & Regehr 《Finding and Understanding Bugs in C Compilers》 → Csmith 正式发表，目标编译器 fuzzing。
----3.4. 2010 年后 RISC-V 兴起：Spike 作为 RISC-V ISS，被社区选为开源 golden model；然后出现 riscof、riscv-dv 等验证框架，把 Spike 集成进 ISS-RTL trace 比对 flow。
【三】、

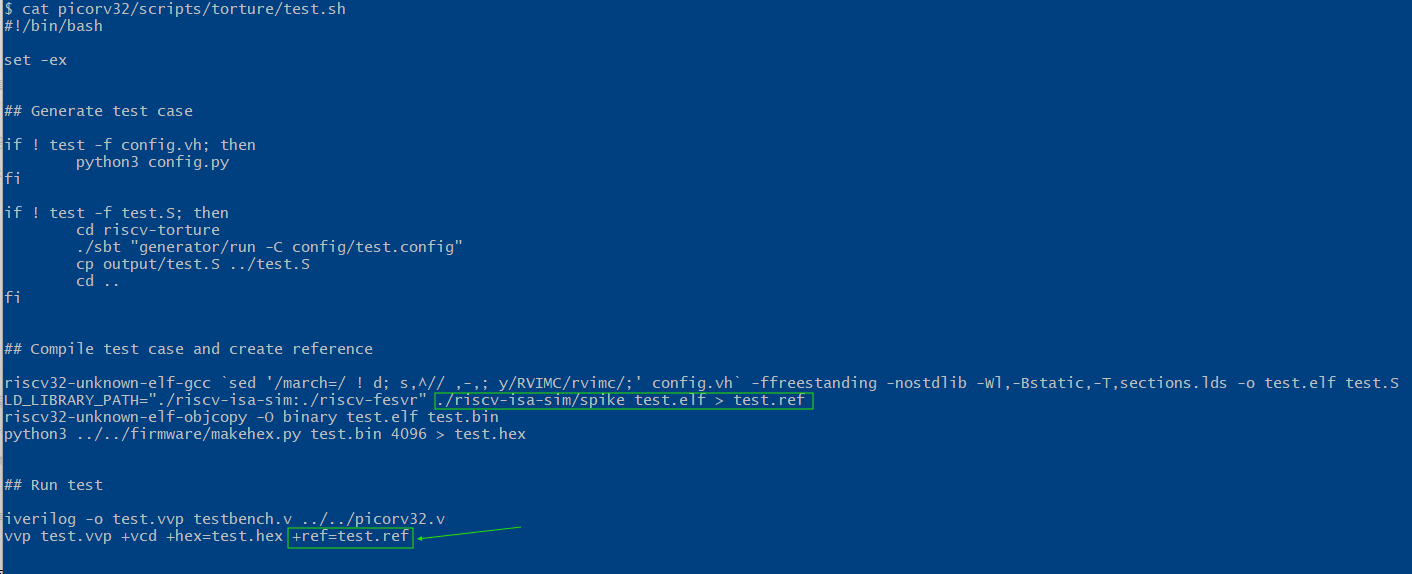

同样是在 picorv32 项目里，还有一处也是用到了 spike，但这次用法更为 "惊人"，它把 spike test.elf > test.ref 所生成的 test.ref 文件作为 iverilog 的执行器 (vvp) 的一个参数，在 vvp 命令行里使用了 + ref=test.ref，这是什么神奇用法呢？如下是这个 picorv32/scripts/torture/test.sh 的脚本。

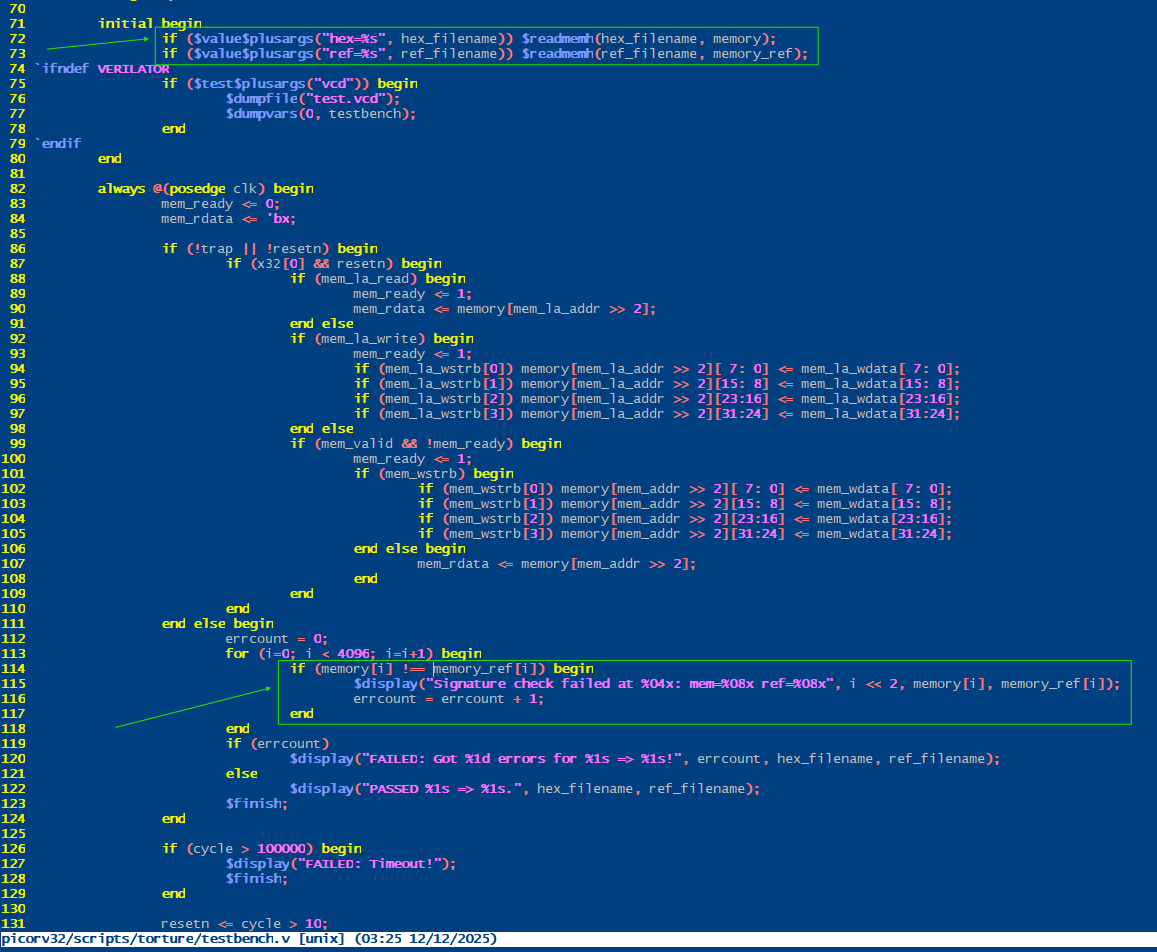

----一句话核心：`+ref=test.ref` **不是 vvp/iverilog 内置功能**，这是**testbench.v 里面自己写的 Verilog 测试代码**，用`valueplusargs`读出`ref=test.ref`这个字符串，**在 RTL 仿真运行期间，实时读取 Spike 提前生成好的 trace 文件，逐指令比对 PicoRV32 的架构状态**。
----这就是前面说的经典 ISA 验证 flow：**Spike 作为 Golden Reference，输出 trace；RTL DUT 在仿真时，每提交一条指令，就和 golden trace 做在线比对，一旦寄存器 / PC / 内存不一致，仿真立刻终止报错**。
----这和前面 `scripts/csmith` 的测试是**两套完全不同的验证范式**，刚好形成对照：
----1. **csmith**：**后处理比对**，跑完整套程序，比对最终 stdout 输出；参考源是 x86 主机 gcc；粗粒度，程序级。
----2. **riscv-torture +ref**：**仿真内在线逐指令 trace 比对**；参考源是 Spike；细粒度，ISA 架构状态级。
----这个 torture 脚本用的就是经典 **Golden Reference Model 协同仿真 / Tandem Simulation（串联仿真）**：
----同一个激励，先跑 golden 模型（Spike），预先生成 trace；再跑 RTL DUT，DUT 运行时逐条对照 golden trace。
----属于**参考模型验证方法学**，90 年代工业处理器验证就已经广泛使用。
----变种还有：**实时协同仿真（co-sim）**：Spike 和 RTL 同步跑，DUT 每提交一条指令，就调用 Spike DPI 接口当场计算参考状态，而不是预先生成离线 trace 文件。PicoRV32 这里选了离线预生成 trace 的简化版本，更轻量，不需要 DPI。

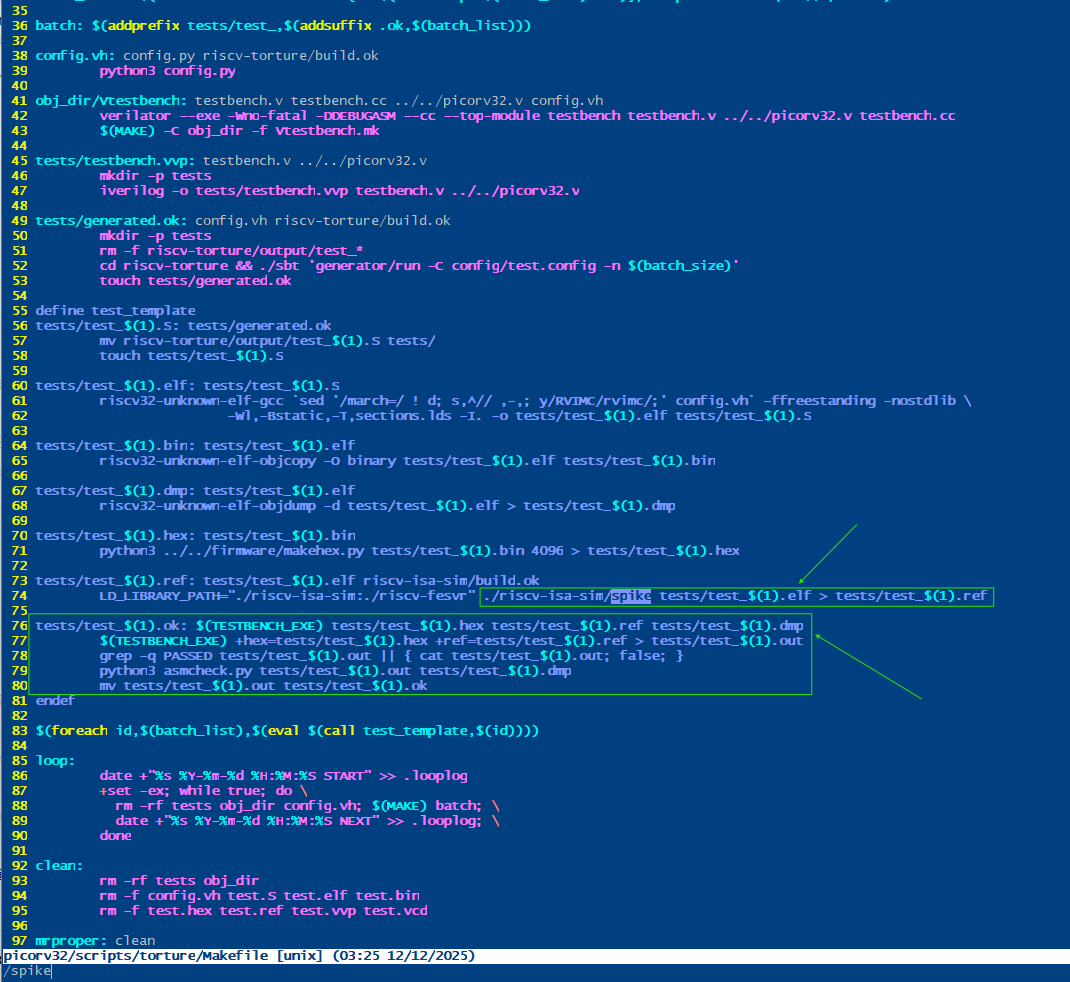

----同样是这个目录下的Makefile，采用Verilator进行验证，依靠同样的testbench.v里面的readmemh()读取hex和ref两个变量所代表的实际文件，该变量由Makefile中的参数传入，即如上的$(TESTBENCH_EXE) +hex=test_xxx.hex +ref=test_xxx.ref所传入，而test_xxx.ref正是由spike所生成的Trace。Testbench.v代码中会比较test_xxx.hex和test_xxx.ref的结果。
----两次看到了Spike作为Golden Reference Mode、用来验证RTL的test_xxx.hex是否和该GRM一致。
<<<<<<<完>>>>>>>>
关键字：Spike, Riscv-pk, Spike-pk, Golden Reference Mode, Golden Trace，Differential Testing，差分测试。Reference Model Verification，参考模型验证。Co-simulation（协同仿真），ISS vs RTL trace comparison（指令级 trace 比对）。
摘要：本文记录了PicoRV32中两个层次的差分测试案例，一个是使用Spike作为黄金基准、对RISCV RTL的运行结果进行比对测试。另一个则是以x86-gcc作为基准，对riscv-gcc compiled program running on Spike/RISCV-RTL进行测试，其中riscv-gcc compiled program on RISCV-RTL的测试又分别使用了iverilog和verilator等不同的仿真工具进行测试。充分展现了差分测试(Diff Test)和参考模型验证(Reference Model Verification)等方法。
