掌握 UML 用例建模：地图与路线的完美结合

在系统分析与设计的领域中，清晰性是至关重要的。开发人员和分析师面临的最常见陷阱之一是仅依赖可视化图表或仅依赖文本描述。真正的力量在于两者的结合。

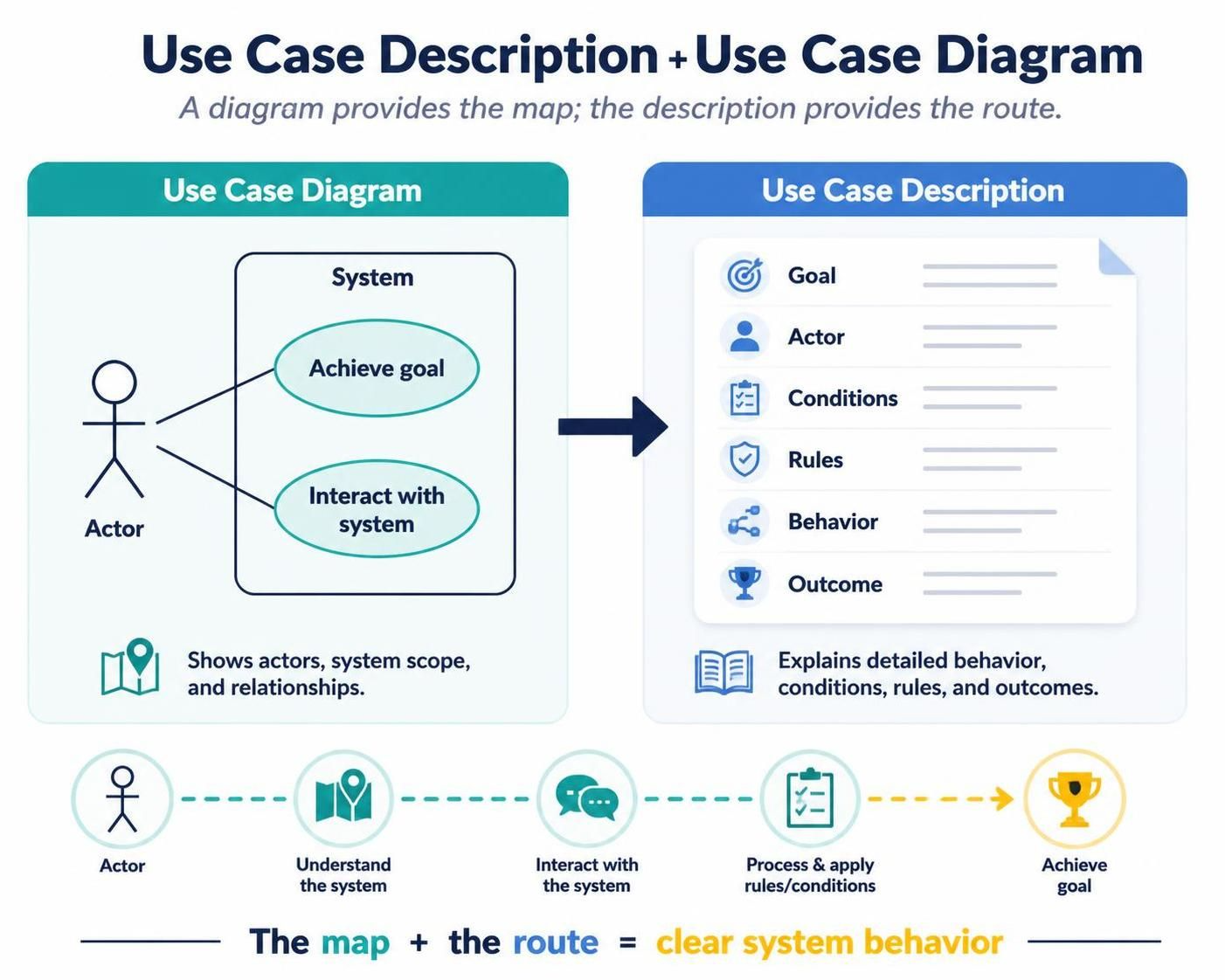

想象一下，**用例图（Use Case Diagram）就像是一张城市地图。它告诉你你在哪里，目的地在哪里，以及街道的大致布局。然而，地图不会告诉你应该在哪个交通灯前停车，或者具体的道路规则。这就是用例描述（Use Case Description）**发挥作用的地方------它提供了路线、详细的导航指令以及安全高效地从 A 点到达 B 点所需的逻辑。

1. 核心概念：目标 vs. 交互

用例不仅仅是一个功能列表；它代表了一个外部参与者通过系统完成的有价值的目标。当你对系统进行建模时，你必须专注于向用户交付的价值，而不仅仅是计算机正在做什么。

考虑以下有价值目标的示例：

客户下订单：这是一个清晰且有价值的目标。
员工提交费用报销：这解决了特定的业务需求。
患者预约就诊：这是导致预定事件的直接交互。
管理员创建用户账户：这是系统访问所必需的基本维护目标。

什么是好的用例？

为了确保你的模型健壮且易于维护，一个好的用例必须遵循以下原则：

面向目标：它必须实现特定的结果。
对参与者有价值：它必须为用户或系统提供利益。
用户视角：应从用户的角度进行描述，而不是开发人员的角度。
独立于用户界面 (UI)：它不应依赖于特定的屏幕布局或按钮点击。
可观察的行为：它应关注系统做什么，而不是如何构建。

你知道吗？

在 Visual Paradigm 中，你可以通过右键单击用例并选择"生成文档"来快速从用例图生成正式的用例描述模板。这确保了你的图表和文档保持完美同步，无需手动复制粘贴。

2. 优化你的用例命名

建模中最常见的错误之一是基于界面而不是目标来命名用例。这会产生与 UI 的"耦合"，意味着如果你更改屏幕布局，就必须重命名整个用例。

比较这些糟糕的命名约定与改进后的替代方案：

糟糕的名称 (UI/功能)	改进的名称 (目标)	原因
登录屏幕 (Login screen)	验证用户身份 (Authenticate user)	描述的是目标，而不是屏幕。
数据库更新 (Database update)	记录付款 (Record payment)	描述的是业务价值，而不是技术动作。
点击提交按钮 (Click submit button)	提交费用报销 (Submit expense claim)	避免使用特定于 UI 的措辞。
验证账户 (Validate account)	创建客户账户 (Create customer account)	使最终结果清晰明了。
处理订单 (Process order)	下订单 (Place order)	使用以参与者为中心的目标。

最佳实践： 始终使用简短的 动词-名词 短语。例如：提交费用报销 、跟踪货物 或 批准贷款申请。

3. 关键建模概念

3.1 参与者 (Actors)：外部角色

参与者 是与系统交互的外部角色。重要的是要记住，参与者是一个角色，而不一定是某个特定的人。

参与者的类型：
- 人（例如：客户、管理员）
- 组织（例如：仓库）
- 另一个软件系统（例如：支付网关）
- 硬件设备（例如：条形码扫描器）
- 时间触发器（例如：定时任务）

主要参与者 vs. 辅助参与者：

主要参与者 (Primary Actor)： 发起用例以实现目标。（例如：下订单的客户）。
辅助参与者 (Supporting Actor)： 在执行过程中协助系统。（例如：授权资金的支付网关）。

3.2 系统边界 (System Boundary)

系统边界（图表中的框）定义了被建模系统的内部与外部的区别。这防止了关于责任归属的混淆。

边界内部： 浏览产品、将产品添加到购物车、下订单、付款。
边界外部： 客户、支付网关、配送公司、电子邮件提供商。

3.3 前置条件和后置条件

为了完整定义用例的行为，你必须建立交互之前和之后的世界状态。

前置条件 (Preconditions)

这些是用例开始之前必须已经为真的条件。它们不是由用例执行的动作。

错误示例： "客户登录。"（这是一个动作，通常是先决条件用例）。
正确示例： "客户已通过身份验证。"
正确示例： "产品可供销售。"
正确示例： "购物车中至少有一件商品。"

后置条件 (Postconditions)

这些描述了用例结束后的世界状态。它们应该描述结果，而不是实现细节。

错误示例： "订单表已更新。"
正确示例： "订单已存储并可供履行。"
正确示例： "订单已记录。"
正确示例： "付款已授权。"

4. 构建你的用例描述

虽然图表给了你地图，但描述提供了路线。一个全面的用例描述通常遵循以下结构：

复制代码

用例：下订单 (Place Order)

参与者：
- 主要：客户
- 辅助：支付网关

描述：
客户选择产品，提供配送信息，支付订单费用，并收到订单确认。

前置条件：
1. 客户拥有有效账户。
2. 产品可供销售。

后置条件：
1. 订单已记录。
2. 付款已授权。
3. 发送确认电子邮件。

主流程 (路线)：
1. 客户将商品添加到购物车。
2. 客户点击"下订单"。
3. 系统提示输入配送详细信息。
4. 客户输入详细信息。
5. 系统验证详细信息。
6. 系统调用支付网关。
7. 支付网关确认成功。
8. 系统生成订单 ID。
9. 系统发送确认信息。

通过将用例图的视觉清晰度与用例描述的逻辑严谨性相结合，你创建了一个完整的规范，既便于利益相关者理解，也便于开发人员实施。

5. 工具：Visual Paradigm UML

在实际工作中，选择合适的工具可以事半功倍。Visual Paradigm 是一款强大的建模工具，它不仅支持标准的 UML 绘图，还深度集成了用例描述的生成与管理。

同步更新：如前所述，Visual Paradigm 允许你从图表直接生成文档模板。当你修改图表中的用例名称或参与者时，文档可以自动更新，减少了维护成本。
标准化模板：它提供了符合行业标准的前置条件、后置条件和流程步骤模板，帮助团队保持一致性。
协作功能：团队成员可以在同一模型上协作，实时查看图表和对应的详细文字描述，确保"地图"和"路线"始终一致。

结论

用例建模不仅仅是画几个圆圈和线条，它是一种思维方式，一种将复杂的系统需求转化为清晰、可执行步骤的艺术。

用例图提供了宏观视野，帮助利益相关者快速理解系统范围和主要交互。
用例描述提供了微观细节，确保开发人员清楚每一个步骤的逻辑、异常处理和业务规则。

只有将两者结合，才能避免"只见树木不见森林"或"只有骨架没有血肉"的问题。记住，好的建模是为了沟通，而不是为了画图本身。通过使用像 Visual Paradigm 这样的工具，并坚持"目标导向"和"UI 独立"的原则，你可以打造出既专业又实用的系统设计方案。

希望这篇指南能帮助你更好地掌握 UML 用例建模，让你的系统设计之路更加清晰顺畅！
