JVM 内存结构入门：程序计数器、虚拟机栈、本地方法栈与堆的溢出诊断

大家好，我是晚安code。

订单导出任务挂了，日志第一行是 java.lang.OutOfMemoryError: Java heap space。有人扫了一眼说「栈溢出了」，反手把 -Xss 调到 4M 重启，第二天同一时间照挂。

这类乌龙在排查现场特别常见。根子在于 JVM 内存结构没理清------哪块区域装什么、各自会抛什么错、对应哪条命令，是后面所有调优和排查的地基。

这篇是 JVM 系列的入门篇「初识」，只讲最基础的四块：程序计数器、虚拟机栈、本地方法栈、堆。每块都给出定义、会出什么问题，示例代码我在本机跑过，报错和诊断命令的输出都是真的截出来的。

一、先把地图摊开：JVM 内存结构分成哪几块

JVM 内存结构（JVM Runtime Data Area，运行时数据区）：JVM 启动之后向操作系统要来、专门用来跑 Java 程序的那几块内存。你可以当成一套合租房------有三个房间是每人一间，客厅和厨房是大家共用。

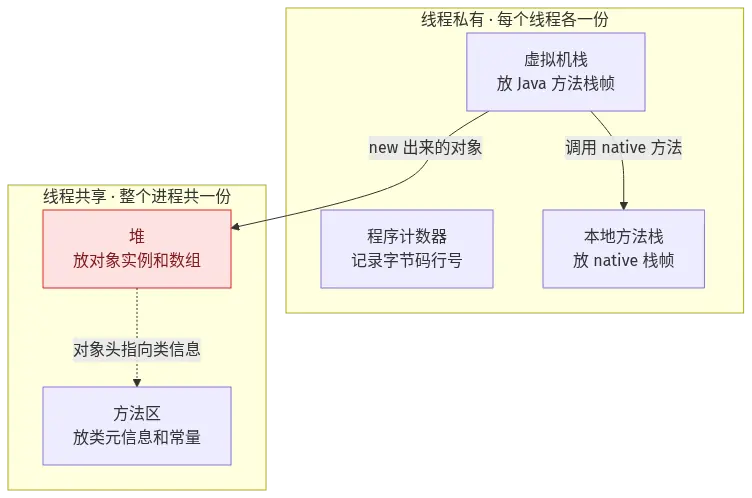

按 JVM 规范，运行时数据区分五块，但归属只有两类：

每个线程各留一份的：程序计数器、虚拟机栈、本地方法栈
全进程共用一份的：堆、方法区

「线程私有」的意思是，你起一个线程，JVM 就单独给它配一套，线程结束跟着销毁。所以线程开得越多，私有这部分占的内存就越多------记住这句话，第三章讲 -Xss 的代价时要用到。

先给一张表，把五块区域的职责和「会不会出事」摆在一起：

区域	装什么	谁持有	会不会抛 OOM
程序计数器	当前字节码指令的地址	每线程一份	不会
虚拟机栈	Java 方法的栈帧	每线程一份	会（实际更常见的是栈溢出）
本地方法栈	native 方法的栈帧	每线程一份	会
堆	对象实例、数组	全进程一份	会，最常遇到
方法区	类元信息、常量	全进程一份	会

方法区（JDK 8 之后叫元空间）是下一篇的主角，这篇只在必要的时候带一句。

二、程序计数器：唯一不会抛 OOM 的一块内存

程序计数器（Program Counter Register）：一块很小、线程私有的内存，存的是当前线程正在执行的那条字节码指令的地址。你理解成看书时夹在页缝里的手指头就行------合上书再打开，手指还按在原来那一行。

字节码解释器干活的方式是循环：取一条指令、执行、改一下计数器的值、再取下一条。分支、循环、跳转、异常处理、线程切换后恢复现场，全都得知道「刚才做到哪了」，靠的就是它。

为什么必须是线程私有：CPU 时间片是轮着给的，A 线程跑到一半被切走，B 上来跑一会儿，再切回 A。如果大家共用一个计数器，A 回来时就不知道该从哪继续了。所以每个线程一份，各记各的。

有个细节值得单独拎出来：线程正在执行 native 方法的时候，程序计数器的值是 undefined。因为 native 方法的代码在 C/C++ 里，不受 JVM 字节码那一套管，计数器这时候指无可指。JVMS 第 2.5.1 节写得很直白，原文就是 undefined。

那为什么它不会 OOM？因为这块内存压根不需要扩容------它只需要放得下一个指令地址，宽度在平台确定时就定死了。规范里给五块区域都写了异常情形，唯独程序计数器一个 OutOfMemoryError 都没规定，这是全 JVM 独一份。

顺带说个容易搞混的点：你没法用任何工具直接观测程序计数器。 异常栈里那些 CategoryTreeDemo.java:21 的行号，是 JVM 查 class 文件里的 LineNumberTable 得到的，跟运行时的 pc 寄存器不是同一个东西。两者反映的是同一个"位置"，但别在面试里说成"栈帧里能查到程序计数器的值"。

三、虚拟机栈：一个方法一个栈帧，栈溢出从这来

虚拟机栈（Java Virtual Machine Stack）：线程私有的内存，描述的是 Java 方法执行的内存模型。每调用一个方法，JVM 就压一个栈帧进去；方法返回，栈帧弹出。跟食堂里那摞餐盘一个道理------后放的压在上面，拿也从最上面拿。

栈帧（Stack Frame）：一次方法调用对应的一块内存，里面装四样东西：局部变量表、操作数栈、动态链接、返回地址。

这四样里，新手最容易理解错的是局部变量表：

基本类型（int、long、float 这些）直接存值
对象类型存的是引用，对象本体在堆里

所以"栈上分配对象"这句流传很广的话是有问题的。栈上放的是指向对象的引用，不是对象本身。唯一的例外是 JIT 的逃逸分析把没跑出方法外的对象拆成标量、直接在栈上放字段------那是编译器的优化，不是你写代码时能指望的东西。

再记一句结论：虚拟机栈这片内存，方法进进出出就是压栈弹栈，它的容量在 HotSpot 上由 -Xss 定死，不会自己长大。 装不下的结果就是 StackOverflowError。

规范里其实规定了两种异常，别记混：

栈不允许 动态扩展时，线程请求的栈深度超过最大深度 → StackOverflowError
栈允许动态扩展但扩不出来 → OutOfMemoryError

HotSpot 属于第一种，栈大小拿 -Xss 一锤定音。所以真实项目里你撞到的几乎都是 StackOverflowError，不是栈的 OOM。

实测：一个配错环的类目树怎么撑爆栈

光说"递归太深会溢出"没意思，我拿一个业务里真会碰上的场景来试：类目树向上找根节点，而运营后台把父子关系配成了环。

先看数据，CategoryTreeDemo 里的类目表：

java 复制代码

// 类目表：类目 id -> 父类目 id
private static final Map<Long, Long> PARENT_OF = new HashMap<Long, Long>();

static {
    PARENT_OF.put(1001L, 1002L);
    PARENT_OF.put(1002L, 1003L);
    PARENT_OF.put(1003L, 1001L); // 手滑把父级配反了，1003 又指回 1001，成环
}

1001 的父级是 1002，1002 的父级是 1003，1003 的父级又指回 1001。找根节点的递归出口是"父级为 null"，可这个环里永远走不到 null：

java 复制代码

/** 一路向上找根类目；父级为 null 说明自己就是顶层 */
static Long findRoot(Long categoryId) {
    Long parentId = PARENT_OF.get(categoryId);
    if (parentId == null) {
        return categoryId;
    }
    return findRoot(parentId);
}

拿 -Xss512k 跑一下：

bash 复制代码

java -Xss512k -cp . CategoryTreeDemo

输出（真实截取，中间重复帧略）：

text 复制代码

Exception in thread "main" java.lang.StackOverflowError
	at java.util.HashMap.getNode(HashMap.java:573)
	at java.util.HashMap.get(HashMap.java:558)
	at CategoryTreeDemo.findRoot(CategoryTreeDemo.java:21)
	at CategoryTreeDemo.findRoot(CategoryTreeDemo.java:25)
	at CategoryTreeDemo.findRoot(CategoryTreeDemo.java:25)
	...（同一帧重复到被 JVM 截断）

这坨输出里怎么找元凶，有个很实用的套路：从最上面往下扫，找第一处"你自己写的类" 。前两帧是 HashMap 在查表，那是 findRoot 内部的普通调用，属于被牵连的；从第三帧开始，CategoryTreeDemo.findRoot 开始一遍遍重复，第 25 行正是那句 return findRoot(parentId)------递归没出口，实锤。

对比一下第 21 行和第 25 行：21 行只出现一次，25 行重复到刷屏。这就是"逐层往下走"和"原地打转"的区别，看重复帧的起止位置，比读报错文案快得多。

有个坑要说：JVM 默认只打印 1024 帧 ，多的会被截掉。所以日志里那些重复帧是被砍过的，别以为"就循环了几十次"。要看得更深可以调 -XX:MaxJavaStackTraceDepth，不过实际排查里没必要------重复帧只要出现，问题就已经定性了。

最后说 -Xss 本身。栈是每个线程一份，你把它从默认的 1M 调到 4M，线程池里 200 个线程就多占 600M。调之前先想清楚：是单线程递归真的太深了，还是线程数本来就多。前者可以考虑调，后者应该改算法，别把参数当创可贴。

四、本地方法栈：和虚拟机栈长得像，服务对象不一样

本地方法栈（Native Method Stack）：作用和虚拟机栈几乎一模一样的内存区域，区别只在于它服务的是 native 方法------那些用 C/C++ 写好、通过 JNI 调进来的方法，而虚拟机栈服务的是 Java 方法。

规范对本地方法栈的要求很松，没规定具体实现。HotSpot 干脆把它和虚拟机栈合成了一块 ，所以你在 HotSpot 上找不到单独给本地方法栈配大小的参数，-Xss 管的是合起来的那整块。

这带来一个很实际的结果：在 HotSpot 上你基本看不到"本地方法栈溢出"这种独立报错。 native 调用压的帧和 Java 方法压的帧挤在同一摞餐盘里，撑爆了，抛的还是 StackOverflowError。

那它什么时候会真的被踩到？主要是大量 JNI 调用的场景：加解密、压缩、图像处理的底层库，不少是 native 实现的，每次调用都要在这块栈上占位置。如果你线上有个类库底层是 JNI，又赶上递归调用，栈溢出的速度会比纯 Java 代码快------因为每层占的栈空间可能更大。

这个区域本身没什么可调的，理解到"HotSpot 上和虚拟机栈是一块"就够了。

五、堆：线程共享的最大一块，也是 OOM 重灾区

堆（Java Heap） ：JVM 管理的内存里最大的一块，所有线程共享，专门用来放对象实例和数组。把它当成仓库------代码里每 new 一个对象，就往仓库里搬一件货；搬进去之后什么时候被清走，由垃圾收集器说了算。

仓库里都堆着什么，列一下比较清楚：

所有 new 出来的对象和数组，本体都在这
从 JDK 7 开始，字符串常量池也从永久代挪进了堆里
堆是 GC 的主战场，所以它还有个名字叫「GC 堆」

传统分代的划分是这样的：新生代放刚出炉的对象（绝大多数朝生夕死），熬过几轮 GC 还活着的，晋升到老年代。从 JDK 9 起默认 GC 换成 G1，内存是按 Region 切的，但逻辑上还是分代那套。这块展开又是好几千字，我之前单独写过一篇《JVM 垃圾回收全流程拆解》，这里就不重复了。

参数就两个要紧的：

bash 复制代码

-Xms512m    # 堆初始大小
-Xmx512m    # 堆最大大小

生产环境通常把这两个设成一样大，为的是避免堆反复扩容收缩带来的额外 GC 和性能抖动。

可能有人会问：-Xms 和 -Xmx 都设成一样，不就浪费内存了吗？

浪费的是"预留但不一定用得上"的部分。设成一样大，JVM 启动时就把这块地址占住，运行时不用再跟操作系统来回要------省下的是伸缩带来的停顿，代价是这部分内存别的进程借不走。对线上服务来说，这笔账通常划算。

实测：一个"分批查询"的导出任务怎么把堆撑爆

这个 bug 特别典型，因为它看上去完全不像 bug------代码本意是"分批查库省内存"。

OrderExportDemo 的主循环：

java 复制代码

public static void main(String[] args) {
    List<byte[]> loadedPages = new ArrayList<byte[]>();
    int pageNo = 0;

    while (true) {
        loadedPages.add(queryPage(++pageNo)); // 查一页，攒一页
        if (pageNo % 20 == 0) {
            System.out.println("已查 " + pageNo + " 页，全留在内存里没写出去");
        }
    }
}

每一页查回来之后，都 add 进 loadedPages 这个 List 里，从头到尾没释放过。分批查是分了，但查出来的东西全攒在内存里，分批就白分了。

queryPage 每次造一块内存代表一页订单数据：

java 复制代码

/** 模拟一次分页查询：用一块内存代表这一页的订单数据 */
private static byte[] queryPage(int pageNo) {
    byte[] page = new byte[PAGE_SIZE * 512]; // 每页约 1MB
    page[0] = (byte) pageNo;
    return page;
}

给 64M 堆跑一下，顺便打开堆快照：

bash 复制代码

java -Xmx64m -XX:+HeapDumpOnOutOfMemoryError -XX:HeapDumpPath=./export.hprof \
     -cp . OrderExportDemo

真实输出：

text 复制代码

已查 20 页，全留在内存里没写出去
已查 40 页，全留在内存里没写出去
java.lang.OutOfMemoryError: Java heap space
Dumping heap to ./export.hprof ...
Heap dump file created [61762951 bytes in 0.025 secs]
Exception in thread "main" java.lang.OutOfMemoryError: Java heap space
	at OrderExportDemo.queryPage(OrderExportDemo.java:27)
	at OrderExportDemo.main(OrderExportDemo.java:18)

几个数字值得盯一下。堆上限 64M，堆快照却写出了 61762951 字节，差不多 59M------也就是说 OOM 那一刻，堆里几乎全是这些页数据，别的对象连零头都算不上。堆已经到顶了，回收器也没辙，因为每一页都还被 loadedPages 强引用着，一个都回收不掉。

修法很直接，查一页写一页：

java 复制代码

byte[] page;
while ((page = queryPage(++pageNo)) != null) {
    writeToFile(page);   // 查一页立刻落盘，写完就不留引用
    page = null;
    loadedPages.clear(); // 如果还要分批统计，攒够一批就清
}

我自己也干过类似的事：看到 OOM 第一反应是把 -Xmx 调大，从 2G 加到 8G，结果第二天同一时间照样挂。堆溢出要先怀疑"有东西该释放没释放"，加内存只是把爆炸时间往后推。

六、栈溢出和堆溢出别搞混：区分方法与诊断工具

线上出内存问题，第一步不是改参数，是先把报错看清楚------是栈的事还是堆的事。这一步分错了，后面选命令、改参数全是白干。

先用一张表把两者的差异钉死：

	栈溢出 StackOverflowError	堆溢出 OOM: Java heap space
所在区域	线程私有，每线程一份	全进程共享，就一块
典型成因	递归没有出口、递归太深、调用链太长	对象造得比回收得快：缓存没失效、集合攒着不放、一次加载太多数据
主要排查手段	翻异常栈里的重复帧；线程还活着就 `jstack`	`jmap -histo` 看谁占得多；`jmap -dump` 抓快照
常用参数	`-Xss`	`-Xms` / `-Xmx` / `-XX:+HeapDumpOnOutOfMemoryError`
加内存管用吗	治标，且有代价	治标不治本，先找泄漏

1）先看进程：jps -l

一切从找到那个 Java 进程开始：

bash 复制代码

jps -l

text 复制代码

24764 sun.tools.jps.Jps
27900 JvmTroubleHolder

-l 会打出主类全名，第一行是 jps 自己，忽略。

2）栈的问题：jstack

假设你的服务里有个线程卡在很深的调用链上（没溢出，但已经走不出来了），想知道它卡在哪：

bash 复制代码

jstack 27900

抓到的那个线程（真实截取）：

text 复制代码

"order-sync-worker" #19 prio=5 os_prio=0 tid=0x0000021459afd800 nid=0x75f8 waiting on condition
   java.lang.Thread.State: TIMED_WAITING (sleeping)
	at java.lang.Thread.sleep(Native Method)
	at JvmTroubleHolder.deepCall(JvmTroubleHolder.java:14)
	at JvmTroubleHolder.deepCall(JvmTroubleHolder.java:17)
	at JvmTroubleHolder.deepCall(JvmTroubleHolder.java:17)
	at JvmTroubleHolder.deepCall(JvmTroubleHolder.java:17)
	...（同一帧重复到被截断）

读法和前面那坨 StackOverflowError 一模一样：找重复帧里第一个你自己的类。这里第 17 行重复了 1023 次，就是那个没有出口的递归调用。

可能有人会问：jstack 抓出来满屏重复帧，怎么知道是哪一个方法的问题？

看重复帧的第一帧 ------它一定是你自己代码里那个"发起下一层调用"的行。重复帧上面那几帧（比如 Thread.sleep、HashMap.get）是被牵连的叶子节点，它们上面只有一层，说明不了问题。反过来，如果一个方法在栈里只出现一次，那它大概率是无辜的。

注意 jstack 要看的是还活着的进程。如果线程已经因为栈溢出去世了，栈早就退干净了，这时候只能靠异常日志------好在那份日志本身就带重复帧，够用了。

3）堆的问题：jcmd、jmap、jstat

堆的诊断工具多几条，我按"从轻到重"的顺序排。

先看整体水位 ，jcmd 是新版本 JDK 上最稳的选择：

bash 复制代码

jcmd 27900 GC.heap_info

text 复制代码

 PSYoungGen      total 75264K, used 16425K
  eden space 64512K, 25% used
  from space 10752K, 0% used
  to   space 10752K, 0% used
 ParOldGen       total 172032K, used 0K
  object space 172032K, 0% used
 Metaspace       used 2944K, capacity 4486K, committed 4864K

新版 JDK 上 jmap -heap 在部分 GC 组合下已经不太好使，jcmd 的 GC.heap_info 是更稳的替代。

想知道谁在占地方，看对象直方图：

bash 复制代码

jmap -histo:live 27900 | head -12

text 复制代码

 num     #instances         #bytes  class name
----------------------------------------------
   1:            27       13662232  [B
   2:          2264         297072  [C
   3:           516          63376  java.lang.Class
   4:          2120          50880  java.lang.String
   5:           791          31640  java.util.TreeMap$Entry

第一行 [B 是 byte[]，27 个实例占了 13MB，把第二名（[C，也就是 char\[\]）甩开四十多倍。这种"一类独大"的形状，基本就是泄漏的签名。-histo:live 里的 live 会先触发一次 GC 再统计，所以数出来的是"活着逃过回收的对象"，更有参考价值。

要看具体的引用链，就得抓堆快照：

bash 复制代码

jmap -dump:live,format=b,file=trouble.hprof 27900

text 复制代码

Dumping heap to C:\...\trouble.hprof ...
Heap dump file created

bash 复制代码

ls -lh trouble.hprof

text 复制代码

112M trouble.hprof

这个 hprof 文件用 Eclipse MAT 或者 JProfiler 打开，能顺着"谁引用了谁"一路找到那根把对象钉死在内存里的引用。-histo 只能告诉你"凶手是哪一类"，快照才能告诉你"凶手被谁扣着"。

想看 GC 是不是在空转 ，用 jstat 采样：

bash 复制代码

jstat -gcutil 27900 1000 3

text 复制代码

  S0     S1     E      O      M     CCS    YGC     YGCT    FGC    FGCT     GCT
  0.00   0.00  43.63  43.61  60.57  60.33      2    0.006     2    0.017    0.023
  0.00   0.00  51.56  43.61  60.57  60.33      2    0.006     2    0.017    0.023
  0.00   0.00  57.91  43.61  60.57  60.33      2    0.006     2    0.017    0.023

E（Eden）在涨，O（老年代）纹丝不动------这是正常的对象分配节奏。如果反过来，看到 FGC 次数一路飙升、每次回收后老年代水位都不降，那就是典型的"回收不动了"，离 OOM 不远。

最后是事前预防，比事后抓现场省事得多。在启动参数里加一行：

bash 复制代码

-XX:+HeapDumpOnOutOfMemoryError -XX:HeapDumpPath=/data/dump

这样下次真 OOM 的时候，JVM 会自己把快照写下来，你人不在现场也拿得到证据。上面那条导出任务的输出里那句 Heap dump file created [61762951 bytes]，就是它干的。

这个参数对堆内存溢出有效，但对 StackOverflowError 没用------栈溢出压根没有堆快照可打。这也解释了为什么有人加了它之后，栈溢出时"什么 dump 都没等到"。

4）两个版本上的坑

JDK 9 之后，jvisualvm 和 jhat 不再随 JDK 一起发了。 你在 JDK 8 里用惯的那两个东西，换到新版本会发现找不到命令，得自己单独下（jhat 则是彻底退役了，别再找了）。

本文所有实测输出来自 Windows x64 上的 Corretto 1.8.0_432。不同 JDK 版本、不同 GC 组合下工具的可用性和输出格式会有出入，跑之前先确认下自己环境的版本。

写在最后

说白了，内存区域这块你不需要背得滚瓜烂熟，但得能在看到报错的第一秒判断出：这是栈的事，还是堆的事。是栈，就去翻异常里重复的那几帧，找第一个你自己写的类；是堆，就抓快照看谁占着地方、谁把它扣着不放。

这一步分对了，后面选命令、调参数才不至于瞎折腾------就像开头那个把堆溢出当栈溢出、反手去调 -Xss 的哥们，方向错了，参数调得再准也没用。

下一篇讲方法区和元空间：为什么 JDK 8 要把永久代换掉，以及从堆溢出到元空间溢出之间到底差了什么。感兴趣的可以先收藏。
