设计原理
使用"双向输入光耦"或"两个光耦LED反并联" 。这样不管电流从 IN→COM 还是 COM→IN，总有一个LED正向导通，光耦输出都能拉低，所以 COM 接 +24V 或 0V 都可以。

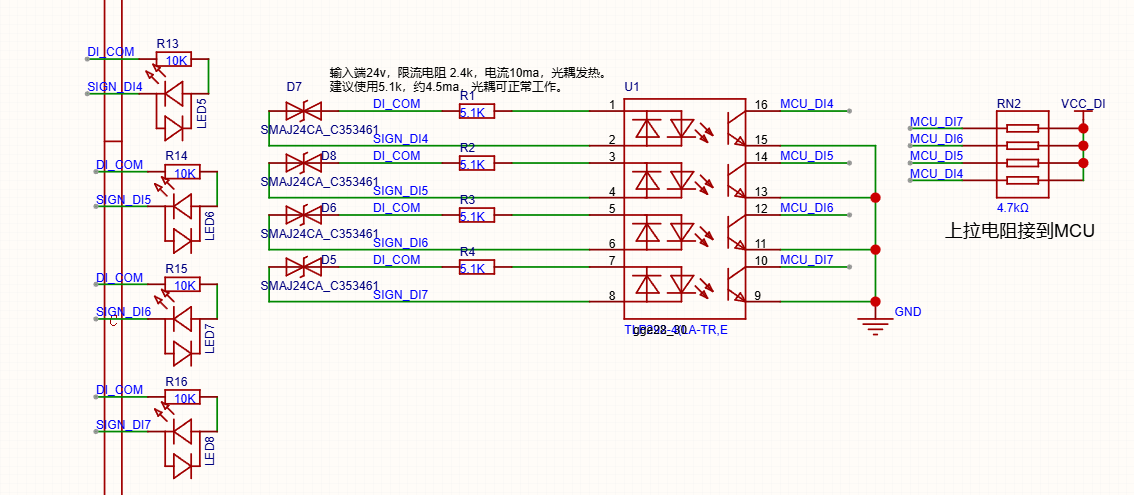

电路图示例如下
可用的型号有TLP292-4、LTV-244（大电压）。
支持双向输入信号的开关量电路
