新能源汽车压缩机低压接插件漏水，通常是由于外部水侵入或内部密封失效导致，会引发接插件针脚腐蚀、电路短路、通讯异常（如CAN网络受干扰）及压缩机无法正常工作等故障。以下是漏水的原因分析、影响及处理建议：一、 漏水原因分析
1.外部水侵入：车辆涉水过深、雨天行驶导致积水飞溅，或车辆长期停放在潮湿、泥泞环境中，水或泥浆侵入接插件内部。
2.密封失效：接插件老化、密封圈（O型圈）破损或安装不到位，导致密封性能下降，无法有效阻隔水分。
3.结构或设计缺陷：接插件本身防水等级（如IP67）不达标，或接插件位置设计不合理（如朝上布置且线束弯折处密封不严），导致雨水渗入。
4.内部结露：空调系统运行时，蒸发器温度低，空气中的水蒸气在接插件内部冷凝结露，若接插件密封不良，也会产生积水。二、 漏水带来的影响
1.针脚腐蚀：水分进入会导致接插件内部针脚（铜件）产生铜锈，造成接触不良，引发线路虚接或断路。
2.电路短路：水分导电会导致低压控制电路（如12V电源线、CAN通讯线）短路，烧毁保险丝或控制模块，并引发相关故障码（如通讯类故障码）。
3.系统故障：因电路异常，压缩机可能无法正常启动，或出现间歇性不制冷、异响等故障。三、 处理与排查建议
1.断电与清理：发现漏水后，立即断电（下电）并拔下低压接插件，使用干布或纸巾擦干表面水分，并清理接插件内部的积水，确保完全干燥后再进行后续检测。
2.拆检与清理腐蚀物：若接插件内部已产生铜锈，需拆开接插件，使用酒精或专用电子清洁剂清理针脚上的腐蚀物，并检查针脚是否因腐蚀而断裂或接触不良。
3.检查密封件：检查接插件密封圈是否破损、老化或丢失，若损坏需及时更换，确保重新装配后的密封性。
4.电路检测：清理并干燥后，使用万用表检测接插件针脚间的电阻、对地电阻及电压，排查是否存在短路或断路，确认线路正常后再重新插回测试。
5.更换接插件：若接插件内部严重腐蚀、无法清理干净，或反复出现漏水，建议直接更换新的低压接插件，以免影响压缩机控制器的正常工作。.

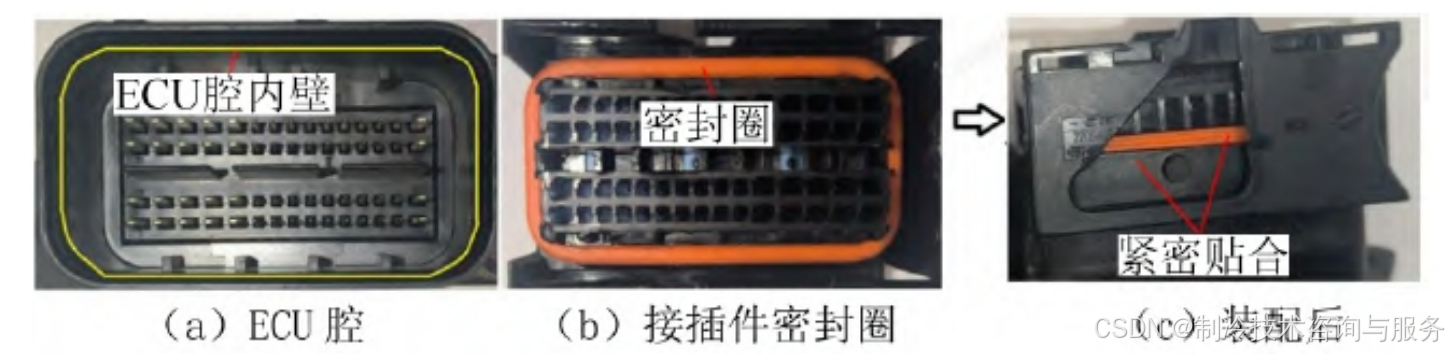

硅橡胶垫密封和凝胶密封的接插件四周均有橡胶密封圈， 当接插件插入ECU腔后， 该密封圈能够和ECU腔内壁紧密贴合， 以保证接插件四周的防水效果， 如图2所示。图2a为某机型的ECU腔， 图2b为该机型的接插件， 其中四周缠绕密封圈， 图2c为接插件插入ECU腔后的装配示意图。

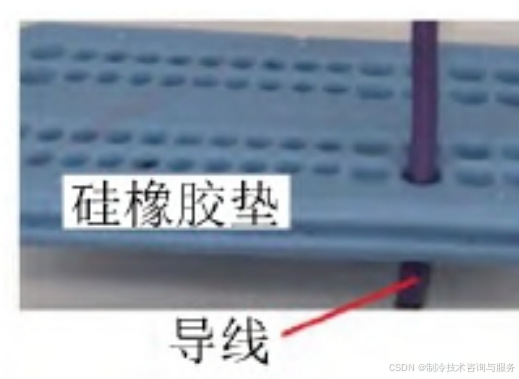

硅橡胶垫密封的ECU接插件中间部分密封材料是硅橡胶垫， 上边加工大小不等的孔（不同的孔匹配不同线径的导线）， 导线与硅橡胶垫上孔之间依靠过盈配合达到防水效果， 如图3所示。硅橡胶在-60~200℃温度下可以一直保持稳定的化学性质， 具备良好的弹性， 广泛应用于电子元器件密封、高温电线套管、显示屏密封等场合。

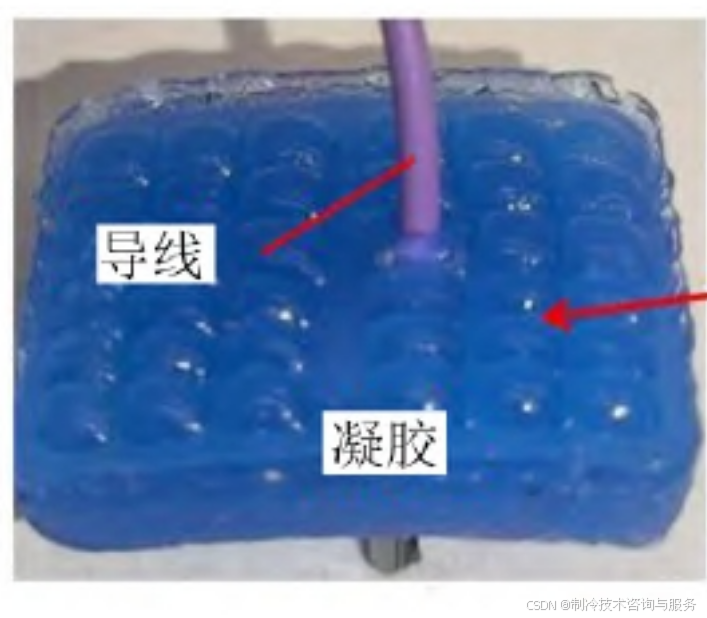

凝胶密封的ECU接插件中间部分材料是合成胶， 该合成胶在-60~200℃温度下化学性质稳定， 具备一定的流体特性和粘性， 当导线插入时， 胶本身可以与导线紧密贴合， 以达到防水效果， 如图4所示。目前博世ECU接插件广泛采用凝胶密封方式。

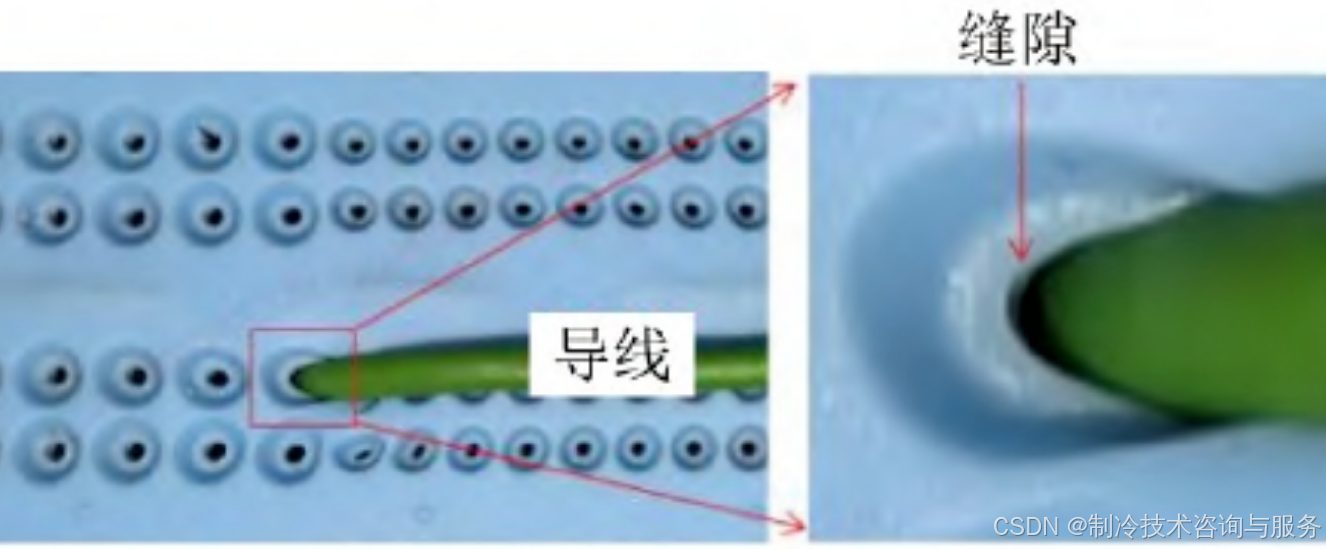

当硅橡胶垫处线束拉紧力过大时， 硅橡胶垫上孔的形状会发生变化， 导致孔和导线之间产生缝隙， 水会从缝隙进入ECU腔内部， 如图6所示。

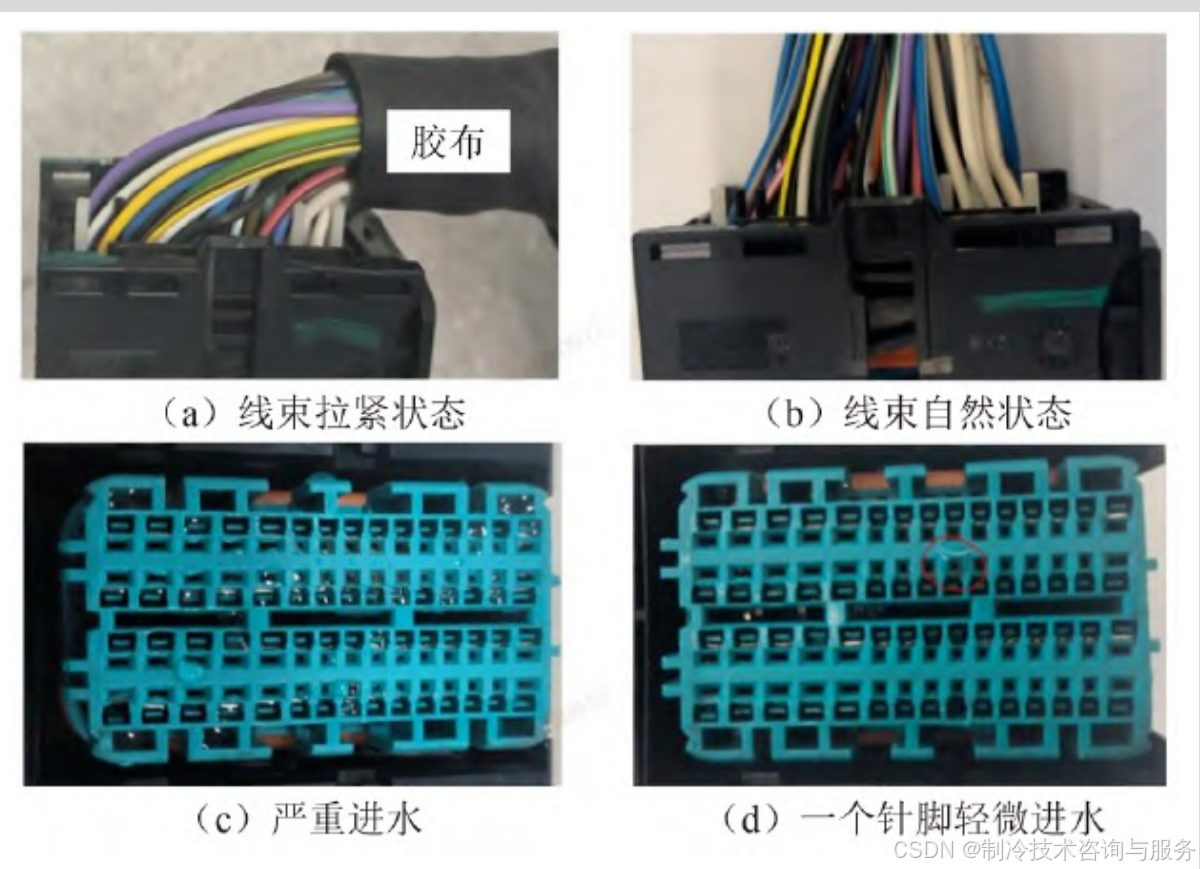

在试验室内分析故障线束时， 发现接插件处线束向一侧严重弯曲， 且被胶布紧紧地缠绕了十余圈， 线束明显处于拉紧状态。取6根该机型的新线束做防水测试， 其中前3根线束不做任何处理（第1组， 线束处于拉紧状态）， 如图7a所示；后3根将线束上胶布拆掉（第2组， 线束处于不受拉紧力的自然状态）， 如图7b所示。将该6根线束在同样条件下做防水测试：接插件插在ECU上， 放入水深1m的水箱中， 浸泡30min后观察接插件进水情况。结果发现第1组的3根线束所有接插件严重进水， 如图7c所示；第2组的3根线束中， 各接插件只有一个针脚轻微进水， 如图7d所示。

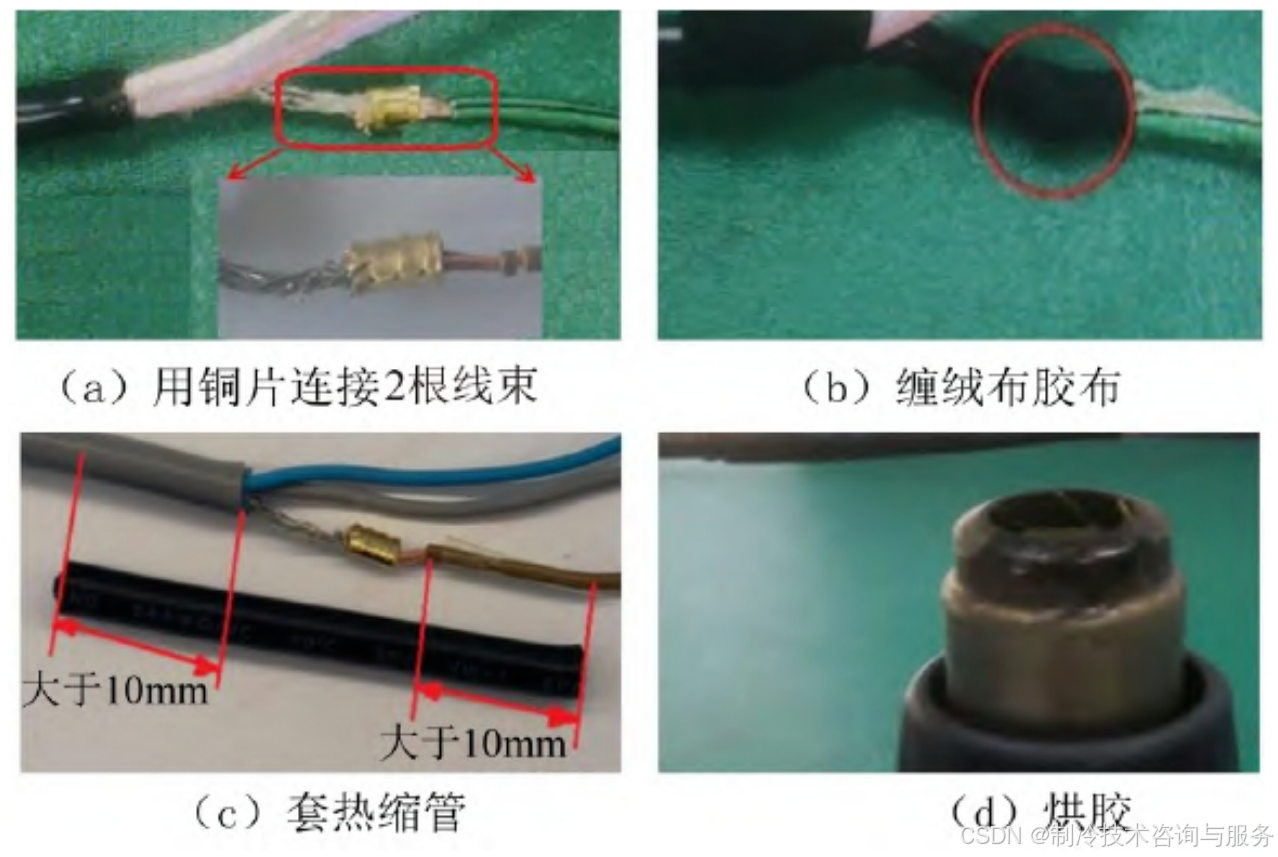

经过反复的试验， 得到线束铆接点处理方式主要包括如下4个步骤， 如图10所示。按照该步骤制作的铆接点， 完全满足IP6K9K防水要求。

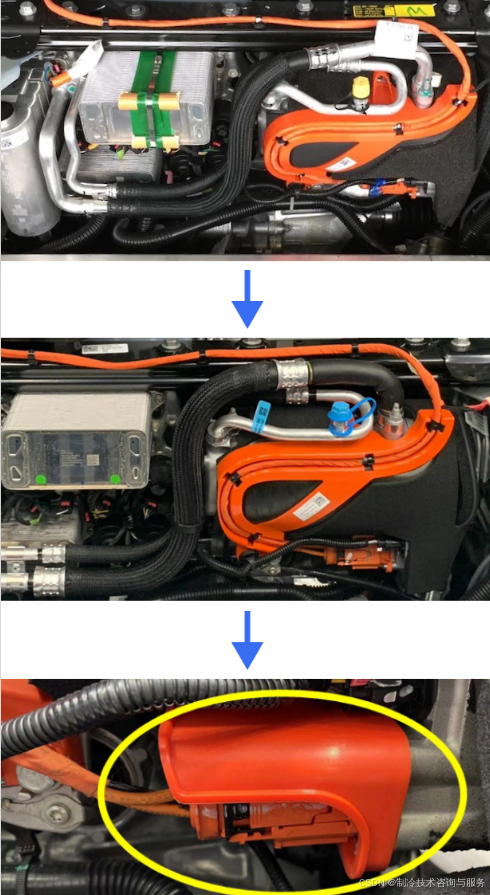

线束的走向和接插件防雨保护
